Devlope yon sikwi mezi kapasite kontra enfòmèl ant ak chip la PS021

Detèktè kapasitif te revolusyone jaden an nan mezi egzak pa transfòme chanjman sibtil nan kapasite nan done desizyonèl.Adaptabilite yo, makonnen ak rezolisyon eksepsyonèl ak estabilite tanperati a, te fè yo voulu nan tout endistri yo.Sepandan, mezire valè kapasite anba a 10 pf prezante defi remakab akòz enfliyans nan kapasite pèdi ak parazit, ki mande avanse desen sikwi ak sansiblite ranfòse ak ranje dinamik.Atik sa a fouye nan chip inovatè PS021 pa ACAM, yon solisyon dènye kri ki redefini mezi kapasite nan konvèsyon tan-a-dijital, ofri presizyon depaman, efikasite, ak adaptabilite nan aplikasyon pou Capteur divès.

Katalòg

Modil mezi kapasite

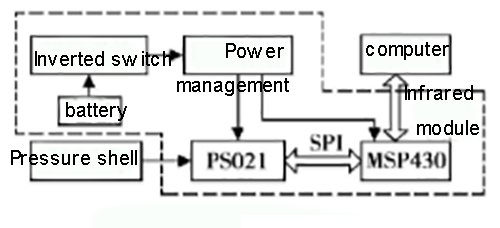

Modil mezi mikwo-kapasite a se yon aparèy kontra enfòmèl ant ak sofistike ki fèt pou mezi kapasite egzak.Konpozan prensipal li yo gen ladan yo yon aman presyon ki reziste, yon sikwi jesyon pouvwa, yon chip PS021, ak yon inite mikrokontroleur (MCU).Ansanm, pati sa yo fasilite koleksyon done egzat ak pwosesis.

Nan nwayo li yo, modil la opere pa konvèti chanjman kapasite minit nan yon pwodiksyon dijital 16-ti jan, gras a chip la PS021.MCU a MSP430 jwe yon wòl enpòtan nan jere done sa a atravè koòdone nan SPI, estoke li nan memwa flash li yo.Yon fwa trete, done yo transmèt nan yon òdinatè nan yon modil kominikasyon enfrawouj.Rezilta final yo ap parèt grafikman lè l sèvi avèk vizyèl Basic 6.0 lojisyèl, ofri yon koòdone ki aksesib pou siveyans.

Sistèm jesyon pouvwa a asire efikasite enèji pa kap founi bay pouvwa a tou de MCU a MSP430 ak chip la PS021 nan yon fason ki gen tan kontwole.Sa a asire pèfòmans optimal pandan y ap minimize konsomasyon pouvwa, fè modil la tou de serye ak efikas.

Karakteristik kle nan chip la PS021

Chip la PS021 se zo bwa tèt la teknolojik nan modil la mezi.Li itilize avanse tan-a-dijital konvètisè (TDC) teknoloji delivre ultra-ba konsomasyon pouvwa ak mezi-wo presizyon.Sa a konsepsyon dènye kri fè chip la PS021 trè versatile pou aplikasyon pou divès kalite, ki gen ladan detèktè presyon, detèktè akselerasyon, ak mezi diferans.Gen kèk nan karakteristik ki pi remakab li yo enkli:

Fleksib kapasite mezi dijital: Li sipòte yon seri mezi lajè ak yon presizyon ki rive jiska 22 Bits, pèmèt lekti detaye ak egzak.

Kominikasyon SPI-konpatib: chip a fasil konekte ak mikrokontroleur oswa DSPs nan yon koòdone SPI, asire lis transmisyon done.

Konpansasyon kapasite parazit: yon sikwi bati-an konpanse pou efè parazit, amelyore fyabilite mezi jeneral.

Pò Mezi Tanperati entegre: karakteristik sa a pèmèt pou koleksyon done tanperati a, ki se grav pou tanperati-sansib anviwònman.

Prensip mezi ak operasyon

Pwosesis mezi modil la rasin nan prensip egzak elektwonik, asire presizyon nan chak etap.Isit la ki jan li fonksyone:

Konfigirasyon CAPACITOR: Yon CAPACITOR CAKE (CSENSOR) ki konekte nan yon referans CAPACITOR (CREF) nan yon rezistans, fòme yon fil ki ba-pase.

Siklik chaje ak dechaje: Sèvi ak yon switch analòg, PS021 chip ranplasan an ant chaje ak egzeyat kondansateur yo.Sik sa yo fèt ak egal sou-fwa, asire operasyon ki konsistan.

High-presizyon TDC PS021 ChIP a mezire tan an li pran pou kondansateur yo estabilize pandan egzeyat.

• Se tan an egzeyat pou CAPACITOR a referans defini kòm τ1 = rcref.

• Se tan an egzeyat pou Capteur CAPACITOR a defini kòm τ2 = rcsensor.

• Rapò a nan tan sa yo egzeyat (τ2/τ1 = Csensor/CREF) se itilize yo kalkile kapasite kapasite la.

Chip la PS021 tradui rapò sa a nan yon pwodiksyon dijital 16-ti jan, ki se trete ak ki estoke pa MCU la.

Sa a sik mezi repete kontinyèlman, pèmèt aktyèl swiv nan chanjman kapasite.

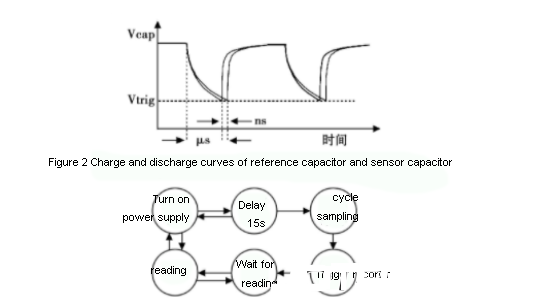

Relasyon ki genyen ant varyasyon nan kapasite (ΔC) ak chanjman nan tan egzeyat korespondan (ΔT) se montre.Graf la montre orè yo distribisyon nan koub yo chaj-egzeyat nan kondansateur yo, kote menm nanosekond-nivo diferans ki genyen nan distribisyon reflete chanjman kapasite sibtil.Presizyon sa a pèmèt modil la detekte varyasyon trè sansib nan anviwònman an kèk.

Konsepsyon sikwi entegre pou sistèm yo

Sistèm Design

Nan pouswit amelyore efikasite enèji, sistèm lan adopte yon estrateji inik: li glise nan yon eta ki ba-pouvwa apre choute-kòmanse, sèlman leve sou kèk deklanche ekstèn.Lè tankou yon moman rive, li vin patisipe aktivman nan koleksyon an ak prezèvasyon nan done ki miwa chanjman kapasite.Done sa a se dilijans anrejistre nan memwa flash tou de anvan ak sa yo deklanchman.Metòd sa a, lajman rekonèt nan elektwonik, gen pou objaktif pou konsève enèji pa dedye aktivite operasyonèl sèlman lè sitiyasyon an mande pou li.Pa anplwaye teknik sa a, sistèm nan judyan itilize resous, pwolonje validite a nan batri a ak asire egzak done kaptire -yon melanj Harmony nan flèr teknik ak sèvis piblik pratik.

Kontwòl modil

Nan sant la nan fonksyon Awondisman PS021 a bay manti depandans li yo sou yon mikrokontroleur.Mikrokontroleur yo chwazi TI MSP430 vle di soti pou balans louabl li yo ant itilizasyon pouvwa ki ba ak ase memwa, efektivman ranfòse efikasite jeneral sistèm lan.Li se enstrimantal nan kontwole kominikasyon SPI, kowòdone aktivite PS021 a, ak jere depo done.Kapasite li nan okipe entèn dijital deklanche ak rapid retansyon done egzibisyon aptness li yo pou travay la, fasilite operasyon lis ak apèn nenpòt reta.Karakteristik sa yo reflete sibtilite ki nan konsepsyon sikwi kontanporen ki ba-pouvwa, kote efikasite satisfè kapasite-konsantre nan doub nan pwogrè teknik ak fluidite operasyonèl.

Jesyon pouvwa

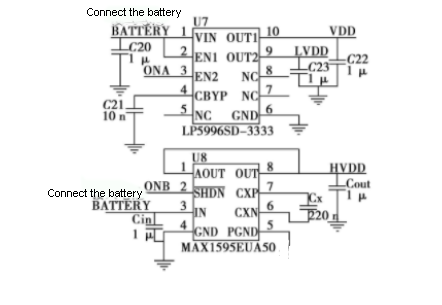

Se jesyon pouvwa reyalize nan tan an atansyon nan founiti pouvwa modil, anplwaye yon chip LDO ak ponp chaj yo kenbe siksè akademik nivo vòltaj ki estab.Eleman yo resevwa pouvwa oaza ki baze sou bezwen espesifik operasyonèl, reyisi segondè efikasite pa Smart apwovizyone pouvwa ki sòti dirèkteman nan batri a chak fwa sa nesesè.Sa a distribisyon pouvwa selektif montre estrateji avanse nan jesyon pouvwa, diminye itilizasyon pouvwa initil ak pwolonje lavi a nan elektwonik pòtab.Pou moun ki angaje ak batri-depandan sistèm, navige balans ki genyen ant demand pouvwa ak pèfòmans se yon pouswit frekan ak dinamik.

Done Lekti Modil

Modil la GP2W0116YP enfrawouj jwe yon wòl kle nan fondasyon kominikasyon done sistèm lan, pèmèt ba-pouvwa transmisyon done nan òdinatè.Reyinyon IRDA1.2 estanda, li akonpli vitès transfè done soti nan 2.4 kb/s a 115.2 kb/s, asire gaya kominikasyon san fil.

Sistèm devlopman lojisyèl

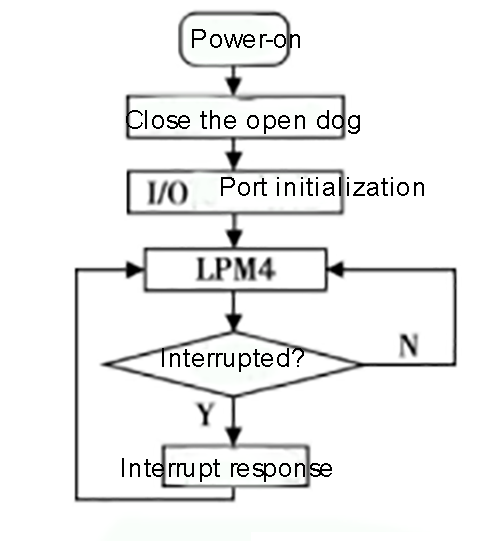

Lojisyèl kontwòl la itilize lang C pou sipèvize koleksyon done ak transmisyon, mete aksan sou fasilite lojisyèl an nan konpreyansyon ak adaptabilite.Nan sans li yo, bouk la dominan orchestrates jesyon an nan eta pouvwa ak adeptly manch entèripsyon.Sa a mete aksan sou pouswit nan konsepsyon sistèm ki priyorite konsomasyon ba-enèji.

Balanse lizibilite ak Transparans

Crafting lojisyèl nan C ranfòse ou ak jesyon dirèk sou resous sistèm ak asire adaptabilite nan tout tribin pyès ki nan konpitè divès kalite.Desizyon sa a fasilite pèfòmans optimize pandan y ap pèmèt sistèm yo evolye ak avanse teknoloji.Men-sou eksperyans demontre ke yon estrikti kòd klè siyifikativman fasilite antretyen kontinyèl, mete aksan sou valè a nan konsantre sou lizibilite pandan pwosesis la devlopman.

• Teknik jesyon pouvwa : Nan senaryo kote sistèm yo dwe fonksyone kontinyèlman ak itilizasyon enèji minim, jesyon pouvwa efikas vin yon nesesite.Nwayo a nan lojisyèl an kontwòl, bouk prensipal la, èksèl nan gouvène tranzisyon yo ant eta pouvwa, ki mennen ale nan lavi batri pwolonje ak fyabilite sistèm amelyore.Nan endistri a, enkòpore analiz prediksyon nan jesyon pouvwa eta a rekonèt kòm yon metòd pou redwi plis konsomasyon enèji san yo pa diminye pèfòmans.

• Navige entèripsyon pou optimize sistèm lan: Reponn sou entèripsyon se aktif pou soutni pèfòmans sistèm ak efikas pwosesis done.Achitekti a ta dwe entegre mekanis fò yo atake entèripsyon divès kalite, asire travay danjere yo priyorite pandan y ap moun ki mwens ijan yo difere.Leson ki soti nan deplwaman sistèm konplè endike ke reyisi yon balans ant reyaksyon rapid ak travay kontwolè dosil amelyore debi sistèm.

Apwòch nan teknik mezi

Entegrasyon an nan sikwi sofistike nan manometers kapasitif vle di yon avansman sibstansyèl nan presizyon nan mezire presyon balistik.Sa a zouti pèmèt pou siveyans aktyèl la delika nan varyasyon kapasite nan anviwònman eksplozif konplèks, ki manje dezi a gwo twou san fon yo atrab transfòmasyon rapid ak dinamik.

Nan sa yo anviwònman konplike, entegrasyon siksè rive soti nan atansyon rigoureux a chak aspè minit.Se presizyon nan mezi lajman ki gen fòm pa estabilite nan eleman yo manomètr ak rezistans a nan konsepsyon li yo kont latwoublay deyò.Ou ka kreyativite elabore metòd diminye bri ak entèferans, asire done rete transparan menm nan kondisyon ekstrèm.Apwòch sa a ka gen ladan aplikasyon an entelijan nan metòd pwoteksyon ak chwa a ki gen bon konprann nan materyèl li te ye pou rezistans fò tèmik yo.

Lè yo fin fè done yo, entèpretasyon li yo mande pou yo sèvi ak algoritm konplike jisteman analize chanjman ki fèt nan kapasite.Detay yo konplike nan reyaksyon eksplozif, tankou Spikes presyon passagers ak chanjman brid sou kou nan anviwònman an, mande pou yon bon jan fondasyon analyse.Ou ka souvan anplwaye modèl simulation predi iregilarite potansyèl ak verifye efè yo sou presizyon nan mezi.Insights extrait soti nan modèl sa yo siyifikativman kontribye nan revizyon an nan metòd eksperimantal ak ranfòse nan detèminasyon sistèm.

Konklizyon

Chip la PS021 ak entegrasyon li yo nan sikwi mezi modèn reprezante yon zouti nan kapasitif teknoloji kèk.Pa adrese konpleksite yo nan mezi ba-kapasite, li etabli yon nouvo estanda pou presizyon, vitès, ak disponiblite.Konsepsyon modilè li yo ak operasyon enèji-efikas pèmèt entegrasyon san pwoblèm nan aplikasyon pou divès, ki soti nan sistèm otomobil nan konsomatè elektwonik.Kòm endistri yo kontinye mande pi wo presizyon ak inovasyon, adopsyon an nan solisyon avanse tankou chip a PS021 mete aksan sou yon apwòch pou pi devan-kap simonte limit tradisyonèl yo, pavaj yon fason pou avansman transfòmasyon nan teknoloji Capteur ak pi lwen pase.
