Eksplore TCA6424ARGJR: Karakteristik, ka itilize, ak fich teknik

Texas Enstriman TCA6424ARGJR yo se yon ekspansyon pwisan ak fleksib 24-bit/O, Enjenieri pou entegre sistèm I2C ak SMBUS.Atik sa a eksplore karakteristik kle li yo, espesifikasyon teknik, ak aplikasyon pou lajè, demontre ki jan li senplifye kominikasyon ant mikrokontroleur ak aparèy periferik.Pa pèmèt jesyon efikas nan operasyon I/O, TCA6424ARGJR a ede ou amelyore pèfòmans sistèm, diminye konpleksite, epi reyalize solisyon pri-efikas.Avèk sipò li yo pou pwotokòl divès ak fonksyonalite configurable, ekspansyon sa a se yon zouti voulu pou devlope sistèm inovatè ak serye elektwonik nan jaden flè teknoloji dinamik jodi a.

Katalòg

1. BECA de TCA6424ARGJR

2. Karakteristik

3. espesifikasyon teknik

4. CAD Modèl

5. Konpozan Altènatif

6. Aplikasyon

7. Manifakti

8. Eleman ki konparab

Exploring TCA6424ARGJR: Features, Use Cases, and Technical Datasheet

BECA de TCA6424ARGJR

A Tca6424argjr, devlope pa Texas Enstriman, sèvi kòm yon fleksib I/O ekspansyon ki efor lyen ak mikrokontroleur via koòdone nan I2C.Avèk kapasite operasyonèl li yo spanning yon seri vòltaj vas soti nan 1.65V 5.5V pou tou de P-pò ak koneksyon SDA/SCL, li ofri konpatibilite vaste nan tout sistèm anpil.Sa a adaptabilite lajè-pèmèt aparèy la yo dwe aplike nan aplikasyon pou divès kalite, ki soti nan elektwonik debaz nan plis sistèm kontwòl konplike itilize nan anviwònman endistriyèl.

Mete aksan sou atribi nan TCA6424Argjr a se minim konsomasyon aktyèl ki sibstiti an 1µA, ki se avantaje pou ba-pouvwa senaryo, ede nan prezèvasyon enèji.Pwodiksyon entèwonp louvri-drenaj la, jwe yon gwo wòl nan kominikasyon efikas, san pèdi tan notifye mikrokontroleur la sou nenpòt ki chanjman estati.Prezans nan yon opsyon opinyon Reyajiste amelyore fyabilite a nan sistèm lan pa ofri yon metòd dwat yo rekòmanse lè sa nesesè.Anviwònman konfigirasyon customizable ki bay kontwòl fleksib, Restoration nan yon etalaj vas nan aplikasyon pou, ki soti nan elektwonik konsomatè chak jou nan sistèm automatisation avanse.

Karakteristik

Patikilarite	Deskripsyon
24-ti jan I/O ekspansyon	Ofri 24 lòt opinyon/pwodiksyon broch kontwole via I2C oswa SMBUS pwotokòl.
Vòltaj opere	Sipòte 1.65V a 5.5V sou tou de P-Port ak SDA/SCL kote, Garanti konpatibilite ak divès nivo vòltaj ak aparèy.
Ba aktyèl ki sibstiti an	Konsome sèlman 1 µA nan mòd sibstiti, konsève pouvwa ak pwolonje lavi batri.
Open-drenaj pwodiksyon entèwonp	Siyal mikrokontroleur la sou chanjman opinyon oswa erè kondisyon.
Reyajiste opinyon	Pèmèt retabli nan eta a default via yon ekstèn siyal.
Rejis konfigirasyon	Anviwònman pwogramasyon pou direksyon PIN, polarite, ak eta pwodiksyon.
Pakèt	Vini nan yon pake UQFN-32, ofri yon anprint ti ak pwofil ki ba.
Aplikasyon	Apwopriye pou klavye, ki ap dirije, ak kontwòl GPIO, amelyore Fonksyonalite mikrokontroleur ak fleksibilite.

Espesifikasyon teknik

Lèt	Paramèt
Estati lifecycle	Aktif (dènye mete ajou: 1 jou de sa)
Tan plon faktori	6 semèn
Kontakte PLATING	Lò
Kalite aliye	Sifas mòn
Pake / Ka	32-UFQFN ekspoze pad
Sifas mòn	Wi
Kantite broch	32
Pwa	59.987591 mg
Kantite mwen/os	24
Tanperati opere	-40 ° C ~ 85 ° C
Anbalaj	Tape & bobine (TR)
JESD-609 Kòd	E4
Kòd pbfree	Wi
Estati pati	Aktif
Nivo sansiblite imidite (MSL)	1 (san limit)
Kantite sispansyon	32
Kòd ECCN	Ear99
Kòd HTS	8542.39.00.01
Vòltaj - Pwovizyon pou	1.65V ~ 5.5V
Pozisyon tèminal	Quad
Tanperati reflow pik (cel)	260
Ekipman pou vòltaj	3.3V
Baz nimewo pati	TCA6424
Konte PIN	32
Pwodiksyon kalite	Pouse-rale
Pwodwi pou pouvwa	2/5V
Koòdone	I2c, smbus
Kantite pò	3
Sòti aktyèl	25mA
Kantite Bits	24
Frekans revèy	400kHz
Bay aktyèl-max	0.03mA
Entèwonp pwodiksyon	Wi
Kouran - Sous Sòti/koule	10mA 25mA
Karakteristik	Pafwa
Wotè	600μm
Longè	5mm
Lajè	5mm
Epesè	0m
Rive SVHC	Pa gen SVHC
Redi radyasyon	Non
ROHS Estati	ROHS3 konfòme
Plon gratis	Plon gratis

CAD modèl

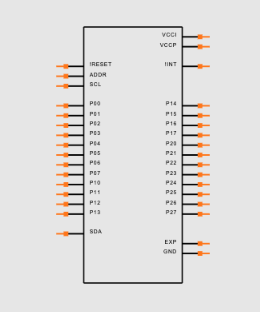

Senbòl

TCA6424ARGJR Symbol

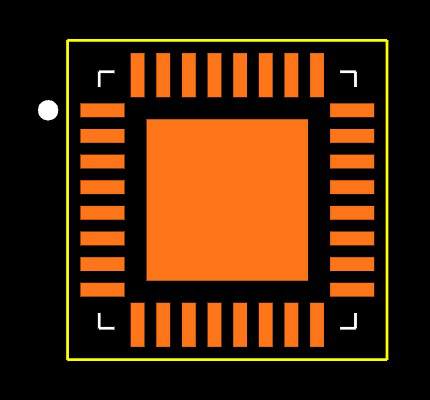

Anprent pye

TCA6424ARGJR Footprint

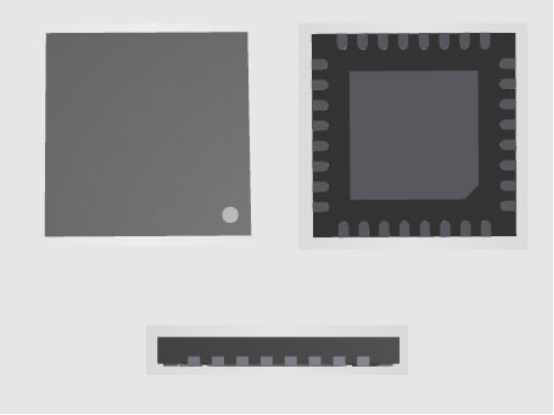

3D reprezantasyon estriktirèl

TCA6424ARGJR 3D Model

Konpozan altènatif

Nimewo pati	Deskripsyon	Fabrikan
TCA6424ARSMR	24 I/O, Pia-Jeneral Objektif, QCC32, QFN-32	Texas Enstriman

Aplikasyon

Senplifye kouman matris klavye

Ekspansyon TCA6424argjr I/O ofri yon apwòch senp nan konsepsyon layouts klavye klavye pa diminye depandans la sou anpil broch mikrokontroleur.Efikasite sa a pa sèlman garnitur desann depans sa yo ki asosye ak eleman elektwonik, men tou prepare wout la pou kreye ankadreman sikwi ki gen plis kontra enfòmèl ant ak abilman òganize.Nan sans, abilman itilize I/O agrandi ka mennen nan pi piti, PCB plis ergonomic, fè yo yon chwa atire pou jaden an tout tan-en nan gadjèt pòtab ak portable.

Amelyore kontwòl ki ap dirije nan PWM

Lè adrese kontwòl ki ap dirije, TCA6424argjr a entegre karakteristik PWM prezante yon metodoloji abil pou manipile entansite ak aranjman koulè nan dispozisyon ekleraj konplèks.Sa a atribi klere nan aplikasyon pou tankou teknoloji entelijan kay ak ekspozisyon vizyèl transfòmasyon.Konpetans nan fè tranzisyon grasyeuz ak efè ekleraj tise byen-branche, san yo pa twò fòse mikrokontroleur prensipal la, subtile anrichi eksperyans ou ak pwen nan direksyon pou yon kalib pwodwi siperyè.

Ogmante GPIO pou achitekti aparèy versatile

TCA6424ARGJR a ranfòse kapasite yo GPIO, louvri moute yon myriad nan avni koneksyon nan jeni aparèy.Sa a adaptabilite se remakab nan senaryo customizable, kote kouman eleman distenk vin oblije satisfè kondisyon inik operasyonèl.Fasilite a ak ki I/O èkspandè melanj nan dispozisyon divès kalite ouvr posiblite inovatè nan domèn tankou IoT ak automatisation endistriyèl, kote chanjman ak potansyèl ekspansyon yo se kle.Lè ou konsidere sa, anvizaje ki jan teknoloji sa a ta ka ankouraje plis pwototip likid se curieux, ankouraje ajisteman rapid nan repons a Sur mache ak en dezi konsomatè yo.

Fabrikan

Enstriman Texas se renome pou inovasyon semi -conducteurs li yo, kontinyèlman amelyore estati estime li yo ak yon seri pwodwi laj ki elve pèfòmans ak efikasite nan tout endistri divès kalite.Antouzyasm fervent konpayi an pou inovasyon klere nan nan kreyasyon li yo nan solisyon semi -conducteurs revolisyonè, adrese bezwen yo nan aplikasyon pou soti nan konsomatè elektwonik nan sistèm otomobil.Angajman yo nan ba-pouvwa l 'ak wo-efikasite desen aliyen ak apèl la ogmante pou ekolojik-zanmi teknoloji.Pran Sur soti nan pwojè pi lwen pase limit akademik souvan ofri ou yon konpreyansyon siyifikatif nan aplikasyon pou pratik.Ou ka souvan chwazi konpozan Texas Enstriman yo pou ranfòse rezistans ak disponiblite aparèy elektwonik yo, espesyalman nan domèn swen sante ak enèji renouvlab.

Eleman konparab

Nimewo pati	Fabrikan	Pake / Ka	Kantite broch	Koòdone	Ekipman pou vòltaj	Teknoloji	Kòd pbfree	Rive SVHC	Plon gratis
Tca6424argjr	Texas Enstriman	32-UFQFN ekspoze pad	32	I2c, smbus	3.3 V	CMOS	Wi	Pa gen SVHC	Plon gratis
MCP23017-E/ML	Teknoloji Microchip	24-WFQFN Ekspoze pad	24	I2c, smbus	1.8 V	CMOS	Wi	Pa gen SVHC	Plon gratis
TCA9555RTWR	Texas Enstriman	24-WFQFN Ekspoze pad	24	I2c, smbus	1.8 V	CMOS	Wi	Pa gen SVHC	Plon gratis
TCA9535RTWR	Texas Enstriman	24-WFQFN Ekspoze pad	24	I2c, smbus	1.8 V	CMOS	Wi	Pa gen SVHC	Plon gratis
TCA6416ARTWR	Texas Enstriman	28-vqfn ekspoze pad	28	I2c	5 V	CMOS	Wi	Pa gen SVHC	Plon gratis
