Konprann tranzistò KSC1845 la

KSC1845 la se yon tranzistò NPN ki ba-bri ki fèt pou odyo ak lòt aplikasyon sansib elektwonik.Atik sa a eksplore karakteristik li yo, l ', ak aplikasyon pou komen, fè li fasil a konprann ki jan li adapte nan sikui divès kalite.

Katalòg

KSC1845 Product BECA

A KSC1845 Fè pati nan fanmi an tranzistò NPN, ki fèt espesyalman pou okipe aplikasyon pou odyo-frekans ak bri ki ba, fè li ideyal pou son-sansib sikwi elektwonik.Pake Silisyòm ki baze sou-92 li yo bay durability ak yon konsepsyon kontra enfòmèl ant pou entegrasyon fasil.

KSC1845 la gen twa tèminal prensipal: baz la, pèseptè, ak emeteur, chak jwe yon wòl nan dirije koule aktyèl la.Lè yon aktyèl ap koule nan baz la, tranzistò a louvri chemen ki genyen ant pèseptè a ak emeteur, sa ki pèmèt yon koule kontwole nan aktyèl la.Karakteristik sa a pèmèt li anplifye siyal, ak estrikti a twa-kouch (de N-doped kouch ak yon p-doped) fòme yon switch serye.Avèk pèfòmans ba-bri li yo, li se yon chwa pi pito pou anplifikasyon odyo ak lòt aplikasyon sansib.

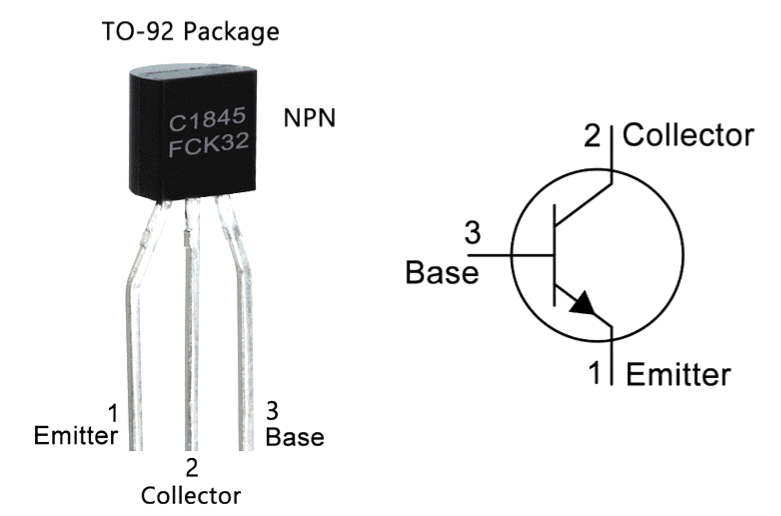

KSC1845 PIN konfigirasyon

KSC1845 CAD modèl

KSC1845 senbòl

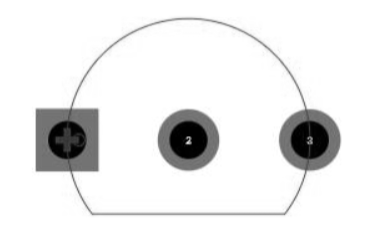

KSC1845 anprint

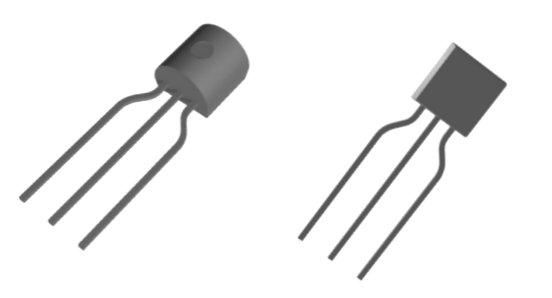

KSC1845 3D modèl

KSC1845 Karakteristik

Audio frekans ki ba-bri anplifikatè

Se KSC1845 a ki fèt delivre klè anplifikasyon odyo ak bri minim, fè li yon bon chwa pou aplikasyon pou odyo sansib.Karakteristik sa a ki ba-bri ede kenbe bon jan kalite son, espesyalman nan sikwi kote ki klè transmisyon siyal ki nesesè.

Konpleman pou KSA992

Sa a se tranzistò souvan itilize kòm yon kontrepati a KSA992, yon tranzistò NPN ki konplete KSC1845 la nan sikui anpil.Lè yo pè, yo travay byen ansanm, amelyore pèfòmans nan yon varyete aplikasyon elektwonik.

Aplikasyon nan KSC1845

Sikui odyo

Bon jan kalite a ki ba-bri nan KSC1845 a fè li ideyal pou sikwi odyo, kote li anplifye siyal san yo pa ajoute bri background vle, asire pi bon klè son nan ekipman odyo.

Wo-frekans pouvwa konvèsyon

Nan sikwi konvèsyon pouvwa, tranzistò sa a sipòte operasyon wo-frekans, bay manyen pouvwa efikas nan sistèm elektwonik ki mande pou konvèsyon ki estab ak lis.

Ballast elektwonik

KSC1845 se tou yo itilize nan ballast elektwonik, ki kontwole aktyèl nan sistèm ekleraj, espesyalman nan enèji-efikas anpoul.Estabilite li fè li apwopriye pou sa yo kalite sikwi.

Sikwi règleman vòltaj

Se tranzistò sa a souvan itilize nan sikwi règleman vòltaj ede kenbe nivo vòltaj fiks, asire ki konsistan pèfòmans nan divès aparèy elektwonik.

Anplifikatè pouvwa

Nan aplikasyon pou anplifikasyon pouvwa, KSC1845 la ede ogmante fòs la nan siyal fèb, fè li itil nan odyo ak lòt aplikasyon pou siyal ba-pouvwa.

Multivibrators

Ka tranzistò sa a dwe itilize nan tou de bistable ak astable sikwi multivibrator, ki se esansyèl pou kreye oblije chanje ak distribisyon siyal nan anpil aparèy elektwonik.

Ekleraj ekonomize enèji

Yo itilize li nan sikwi pou ekleraj ekonomize enèji, kote li ede nan kontwole itilizasyon pouvwa efektivman, espesyalman nan limyè ki bezwen yo dwe tou de efikas ak dirab.

Ba pouvwa chaj sipò

KSC1845 ka sipòte charj anba 0.05A, fè li apwopriye pou aplikasyon pou ki mande konsomasyon pouvwa ki ba, kontribiye nan efikasite nan kous la.

Chanje founiti pouvwa

Tranzistò a souvan itilize nan sistèm ekipman pou pouvwa wo-chanje, kote li ede jere chanjman rapid nan vòltaj ak aktyèl, bay pèfòmans ki estab nan aplikasyon sa yo mande.

KSC1845 Espesifikasyon

Espesifikasyon teknik, karakteristik, karakteristik, ak konpozan ak espesifikasyon konparab nan sou semi -conducteurs KSC1845FTA.

Lèt	Paramèt
Tan plon faktori	6 semèn
Kontakte PLATING	Fèblan
Mòn	Atravè twou
Kalite aliye	Atravè twou
Pake / Ka	TO-226-3, TO-92-3 (TO-226AA) (ki te fòme mennen)
Kantite broch	3
Pwa	240mg
Materyèl eleman tranzistò	Silisyòm
Pèseptè-emeteur vòltaj pann	120V
Kantite eleman	1
HFE Min	200
Tanperati opere	150 ° C TJ
Anbalaj	Tape & Box (TB)
Pibliye	2002
JESD-609 Kòd	E3
Kòd pbfree	Wi
Estati pati	Aktif
Nivo sansiblite imidite (MSL)	1 (san limit)
Kantite sispansyon	3
Kòd ECCN	Ear99
Voltage - rated DC	120V
Max pouvwa dissipation	500MW
Pozisyon tèminal	Fon
Rating aktyèl	50mA
Abitid	110MHz
Baz nimewo pati	KSC1845
Konfigirasyon eleman	Sèl
Pouvwa dissipation	500MW
Aplikasyon tranzistò	Anplifikatè
Jwenn pwodwi Pleasant	110MHz
Polarite/kalite kanal	Npn
Kalite tranzistò	Npn
Vòltaj Emeteur Pèseptè (VCEO)	120V
Max Pèseptè Kouran	50mA
DC Kouran Akeri (HFE) (Min) @ IC, VCE	300 @ 1ma 6v
Kouran - coupure pèseptè (max)	50NA ICBO
VCE saturation (max) @ ib, ic	300mv @ 1ma, 10mA
Frekans tranzisyon	110MHz
Max vòltaj pann	120V
Pèseptè baz vòltaj (VCBO)	120V
Emeteur baz vòltaj (VEBO)	5V
Wotè	4.58mm
Longè	4.58mm
Lajè	3.86mm
Rive SVHC	Pa gen SVHC
Redi radyasyon	Non
ROHS Estati	ROHS3 konfòme
Plon gratis	Plon gratis

Pati ki sanble ak KSC1845

Pati ki sou bò dwat la gen espesifikasyon menm jan ak sou semi -conducteurs KSC1845FTA

Nimewo pati	Fabrikan	Mòn	Pake / Ka	Pèseptè emeteur pann vòltaj	Max Pèseptè Kouran	Frekans tranzisyon	Pèseptè emeteur saturation vòltaj	HFE Min	Max pouvwa dissipation
Ksc1845pta	Sou semi -conducteurs	Atravè twou	TO-226-3, TO-92-3 (TO-226AA)	120 V	50 Ma	110 megaèrts	70 mv	200	500 MW
2N5550TFR	Sou semi -conducteurs	Atravè twou	TO-226-3, TO-92-3 (TO-226AA)	140 V	600 Ma	100 megaèrts	250 mv	60	625 MW
Ksc1845pta	Sou semi -conducteurs	Atravè twou	TO-226-3, TO-92-3 (TO-226AA)	140 V	600 Ma	100 megaèrts	250 mv	60	625 MW
2N5550TA	Sou semi -conducteurs	Atravè twou	TO-226-3, TO-92-3 (TO-226AA)	120 V	50 Ma	-	70 mv	200	500 MW

Opsyon ekivalan pou KSC1845

• Fjv1845

Gid Itilizasyon pou KSC1845

Tranzistò KSC1845 la aktive sitou nan tèminal baz la.Lè se yon vòltaj aplike nan tèminal sa a, li deklannche tranzistò a, sa ki pèmèt aktyèl pou avanse pou pi soti nan pèseptè a emeteur la.Sa a koule kontwole fè li efikas pou anplifye siyal nan yon kous.

Akòz konsepsyon li yo, KSC1845 la manke simetri.Si ou swap emeteur a ak pèseptè, tranzistò a pa pral travay nan abityèl mòd aktif li yo, men yo pral olye opere nan do.Konpòtman sa a soti nan nivo dopan espesifik nan chak tèminal, fè oryantasyon kòrèk esansyèl pou fonksyon apwopriye.

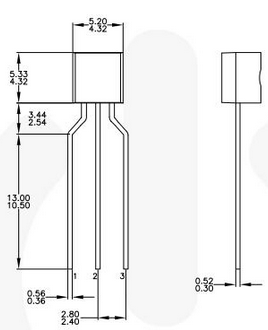

KSC1845 Detay pake

Enfòmasyon fabrikan pou KSC1845

Sou semi -conducteurs (nasdaq: SOU) fabrike KSC1845 la, ki konsantre sou teknoloji ki konsève enèji pandan y ap bay pouvwa serye ak jesyon siyal.Avèk yon gwo pwogramasyon nan pwodwi yo, konpayi an sèvi divès endistri yo ak gen pou objaktif pou satisfè demann lan ap grandi pou efikasite nan elektwonik.Sou Semiconductor te etabli tèt li globalman, opere nan yon rezo nan enstalasyon ak biwo lavant atravè Amerik di Nò, Ewòp, ak Azi Pasifik la.Atravè sant sa yo, konpayi an asire ke pwodwi tankou KSC1845 la satisfè estanda kalite ak delivre pèfòmans serye pou aplikasyon pou atravè lemond.

Fich pdf

KSC1845FTA fich:

Ksc1845fta.pdf
