Konprann Analisè Rezo vektè (VNA): Prensip ak fonctionnalités

Analisè rezo vektè (VNAs) yo debaz nan elektwonik modèn, ofri presizyon nan mezire paramèt rezo konplèks benefisye pou konsepsyon, tès, ak optimize sistèm RF.Beyond analiz siyal tradisyonèl, VNAs bay fonksyonalite avanse, sòti nan mezi refleksyon senp nan anplitid detaye ak analyses faz.Zouti sa yo nesesè pou aplikasyon tankou tès eleman ak complète milti-pò karakterizasyon rezo.

VNAS fonksyone pa analize siyal segondè-frekans asire entegrite siyal ak pèfòmans nan kondisyon divès kalite.Atik sa a eksplore kapasite yo avanse nan VNAs, èkspoze wòl kle yo nan elektwonik nan ranfòse teknik operasyonèl, yon klasifikasyon detaye nan analysers rezo, ak konparezon ak analyser spectre.Li gen ladan tou Sur nan mekanik VNA, prezante dyagram blòk ak metòd kalibrasyon, en wòl grav yo nan avanse teknoloji ak asire fyab la nan sistèm elektwonik.

Katalòg

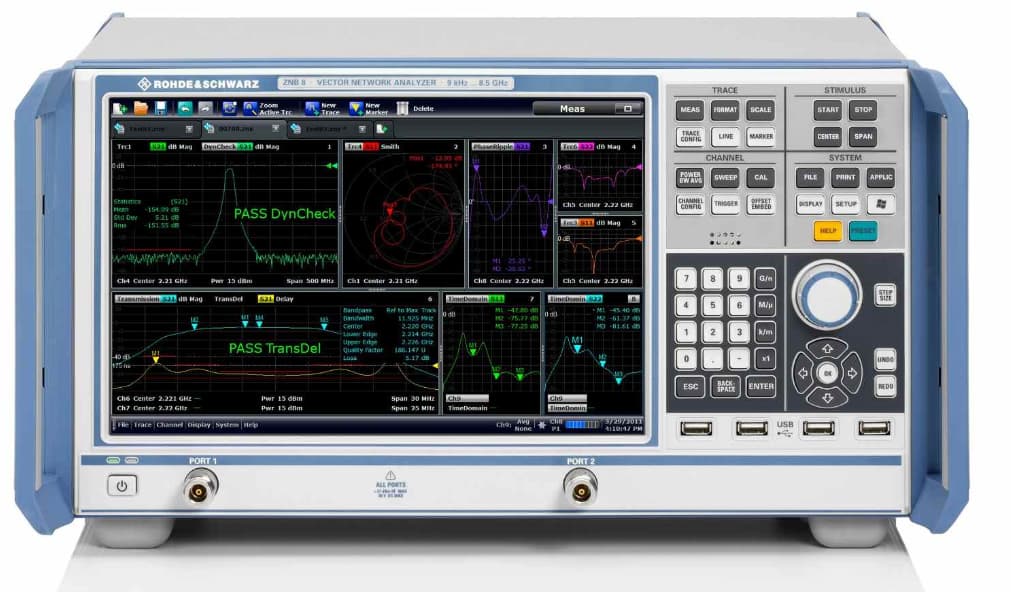

Figi 1: Analisè rezo vektè (VNAs)

Eksplore teknoloji VNA

Yon analyser rezo vektè (VNA) se yon zouti trè espesyalize ki fèt pou evalye karakteristik rezo sikwi elektwonik yo.Li fonksyone pa voye yon siyal segondè-frekans nan yon kous ak Lè sa a, analize siyal la ki retounen.Pwosesis sa a pèmèt VNA a pran tou de anplitid la ak faz nan siyal la atravè nan yon pakèt domèn frekans.Sa a kapasite mezi egzak kenbe lekti pouvwa egzat, espesyalman nan pi wo frekans kote metòd tradisyonèl tankou vòltaj ak mezi aktyèl vin mwens serye.

VNAs yo ekipe ak karakteristik avanse enfòmatik ki fasilite yon analiz apwofondi nan paramèt rezo, tankou pèt ensèsyon ak pèt retounen.Rezilta yo nan analiz sa yo yo tipikman prezante nan divès kalite fòma grafik.Pou egzanp, tablo Smith yo te itilize visualized enpedans konplèks, pandan y ap mayitid-faz simityè ede nan konprann ki jan siyal konpòte yo atravè frekans diferan.

Aparèy sa yo nesesè nan tès rijid nan sistèm gwo vitès.Yo patikilyèman efikas nan analize konplèks rezo milti-pò, ki gen ladan konpozan tankou filtè, anplifikatè, ak liy transmisyon.VNAs yo eksepsyonèlman byen adapte pou manyen konfigirasyon konplike, tankou pè yo diferans yo te jwenn nan lyen seri PCIe.Sa fè yo yon zouti danjere nan konsepsyon ak evalyasyon sistèm elektwonik avanse yo.

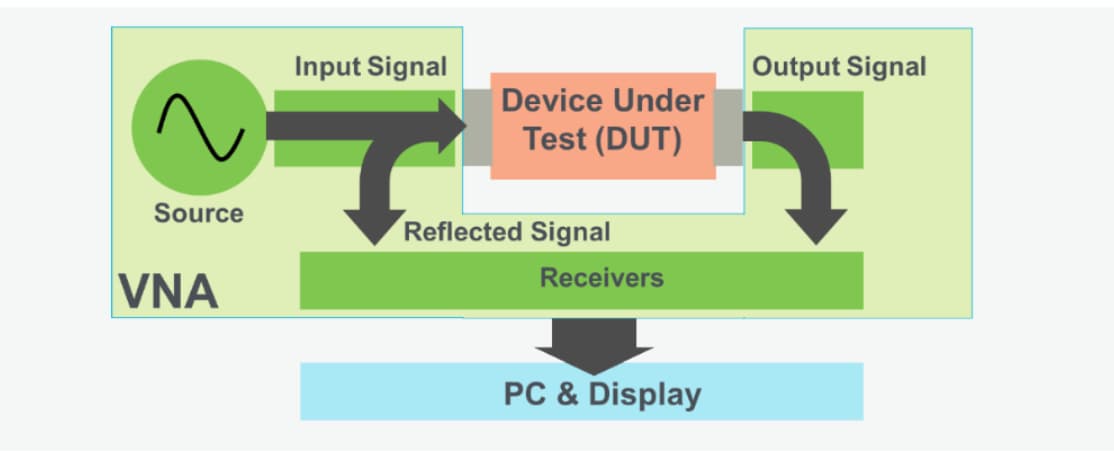

Figi 2: Operasyon analysers rezo vektè (VNAs)

Operasyon nan analisè rezo vektè (VNAs)

Analisè rezo vektè (VNAs) yo se zouti itil pou evalye pèfòmans nan konpozan elektwonik.Operasyon yo kòmanse ak yon modil sous ki emèt yon siyal estimilis ki dirije nan direksyon pou aparèy la anba tès (DUT).Kòm siyal la reyaji ak DUT a, chanjman rive, ki Lè sa a, yo te kaptire pa modil reseptè.VNA a ak anpil atansyon mezire tou de siyal yo ki reflete nan opinyon an ak moun ki transmèt nan pwodiksyon an.Pa konpare siyal sa yo chanje ak estimilis orijinal la, VNA a bay mezi egzak nan konpòtman DUT la.

VNA modèn souvan prezante kapasite multipath, sa ki pèmèt yo voye siyal la estimilis nan plizyè pò ansanm.Fonksyonalite sa a amelyore adaptabilite yo nan yon varyete konfigirasyon tès yo.Pou egzanp, yon debaz yon sèl-pò VNA konsantre sou mezire sèlman siyal yo reflete, ofri Sur detaye nan ki jan siyal la konpòte li nan opinyon an.Nan diferans, plis avanse de-pò VNAs ka mezire tou de transmisyon an ak refleksyon nan siyal an menm tan an nan tout chemen miltip.Kapasite sa a multipath se patikilyèman itil pou analize senaryo konplèks, tankou koule siyal bidirèksyonèl, fè VNAs adaptab pou nan yon pakèt domèn bezwen tès-soti nan analiz eleman senp nan plis konplike, evalyasyon milti-dimansyon.

Klasifikasyon ak kapasite nan analisè rezo RF

Analisè rezo RF yo enfliyan nan elektwonik ak kominikasyon, jwe yon wòl kle nan devlopman, tès, ak antretyen nan sikwi RF ak sistèm yo.Analizè sa yo klase ki baze sou kapasite mezi yo, ki detèmine konvnab yo pou aplikasyon pou divès kalite.

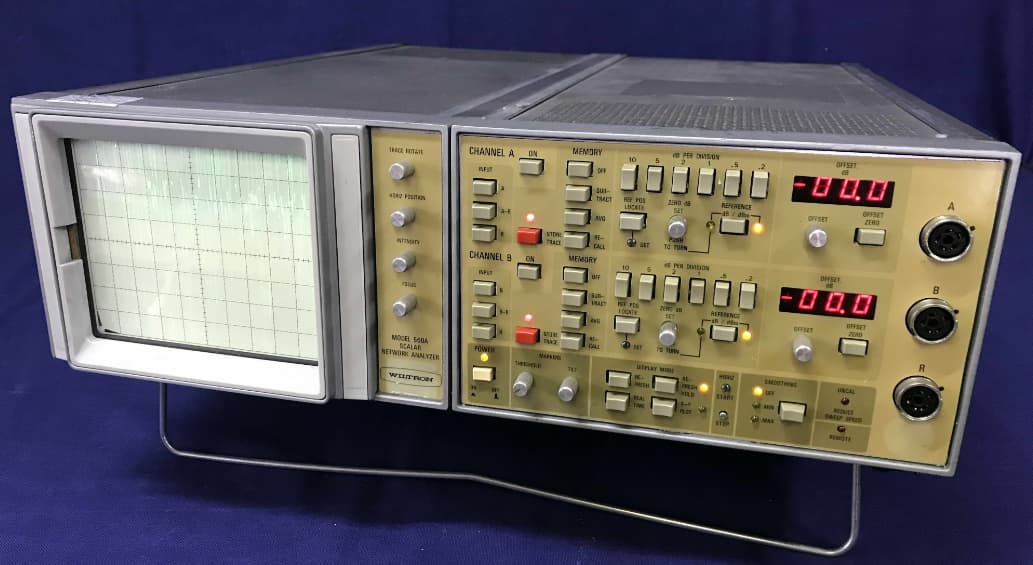

Figi 3: Analyzers Rezo Scalar (SNAS)

SNAS yo fèt pou mezire sèlman anplitid siyal yo.Yo bay enfòmasyon sou fòs siyal men yo pa pran done faz.SNAs yo jeneralman yo itilize pou travay de baz dyagnostik kote analiz detaye se initil.Senplisite yo fè yo ideyal pou senaryo tès dwat.SNAs yo pri-efikas ak ase pou tès woutin ak rezon edikasyon, fè yo aksesib pou aplikasyon pou de baz yo.

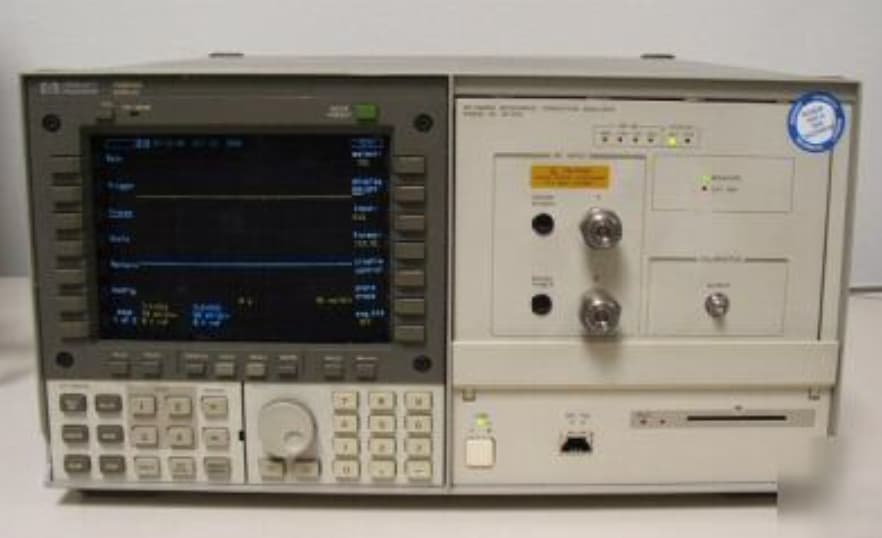

Figi 4: Gwo siyal rezo siyal (LSNAs)

LSNAs, ke yo rele tou analizè tranzisyon mikwo ond yo, yo espesyalize pou analize aparèy RF anba kondisyon dinamik, wo-anplitid.LSNAs yo rezoud nan senaryo ki mande pou analize konpòtman an linear ak jenerasyon Harmony nan aparèy, tankou nan kominikasyon satelit ak sistèm rada.Pa bay Sur nan ki jan aparèy fè anba mond reyèl la, kondisyon wo-pouvwa, LSNAs yo voulu pou devlope gaya sistèm RF.

Kapasite nan RF Analyzers Rezo
Kalite mezi	RF Analyzers Rezo kouvri nan yon ranje lajè nan kapasite mezi -soti nan mezi yo anplitid debaz nan SNAs Mezi vektè plis konplèks nan VNAs ak dinamik gwo-siyal Analiz nan LSNAs.Ranje sa a pèmèt yo okipe anyen nan men senp Chèk analyses sofistike.
Entegrite siyal	Analis avanse tankou VNAs ak LSNAs yo grav pou kenbe entegrite siyal nan eleman wo-frekans. Yo idantifye pwoblèm tankou enpedans dezekilib ak linear, ki se Dinamik pou asire pèfòmans optimal.
Adaptabilite	Analisè rezo modèn yo souvan Modilè, sa vle di yo ka pwolonje oswa ranfòse satisfè rechèch espesifik oswa bezwen endistriyèl.Fleksibilite sa a fè yo valab nan dènye kri devlopman teknoloji
Otomatik ak entegrasyon	Anpil analis rezo vini ak lojisyèl Ki sipòte tès otomatik ak entegrasyon ak lòt sistèm tès yo.Sa kapasite amelyore efikasite yo nan anviwònman tès konplèks, fè yo zouti debaz nan dispozisyon tès avanse.

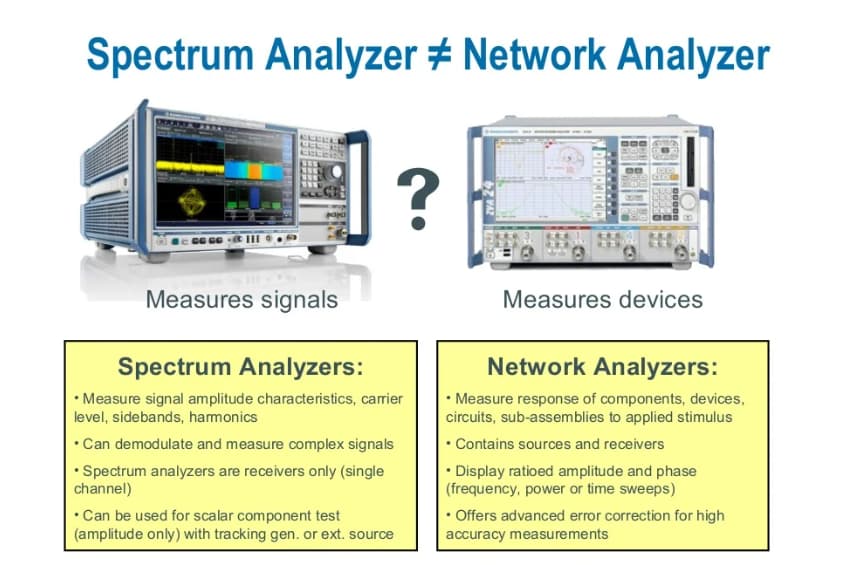

Figi 5: Analyzers Rezo RF ak analizeur spectre

RF Analyzers Rezo vs Spectrum Analyzers: Diferans yo

Analisè rezo RF yo ak analizeur spectre yo tou de bezwen zouti pou ekzamine siyal elektwonik, men yo sèvi diferan rezon.Analisè rezo RF aktivman jenere siyal yo evalye pèfòmans lan ak entegrite nan konpozan oswa rezo tout antye.Yo bay mezi detaye sou tou de anplitid ak faz, ki se grav pou byen karakterize rezo ak dyagnostik pwoblèm.Kapasite sa a pèmèt pou yon konpreyansyon gwo twou san fon nan ki jan yon rezo konpòte li anba kondisyon opere divès kalite.

Nan diferans, analisè spectre yo fèt yo obsève ak analize siyal ekstèn.Yo konsantre sou evalye pwopriyete yo nan spectre la siyal, tankou fòs siyal, distribisyon frekans, Harmony, ak bri background.Kontrèman ak analisè rezo RF, analisè spectre pa jenere siyal;Olye de sa, yo mezire ak analize siyal ki soti nan sous ekstèn yo.Sa fè yo patikilyèman itil pou travay tankou siveyans siyal anviwònman oswa tès pou entèferans elektwomayetik.

Fonksyon yo distenk nan zouti sa yo mete aksan sou itilizasyon espesyalize yo.Analisè rezo RF yo ideyal pou tès aktif ak devlopman nan konpozan rezo, bay Sur vle pou konsepsyon rezo ak depanaj.Nan lòt men an, analisè spectre yo pi byen adapte pou analiz siyal pasif, fè yo ale-a chwa pou travay tankou siveyans anviwònman ak detekte entèferans siyal.

Dyagram blòk nan analizeur rezo vektè

Yon dyagram blòk rezo vektè (VNA) ki pèsistan pou konprann kijan aparèy la fonksyone, ak tap mete deyò konpozan kle tankou sous siyal, récepteurs, ak inite pwosesis.Dyagram sa a sèvi kòm yon plan, ki montre koule nan siyal nan VNA a ak eksplike ki jan chak eleman kontribye nan pwosesis siyal.

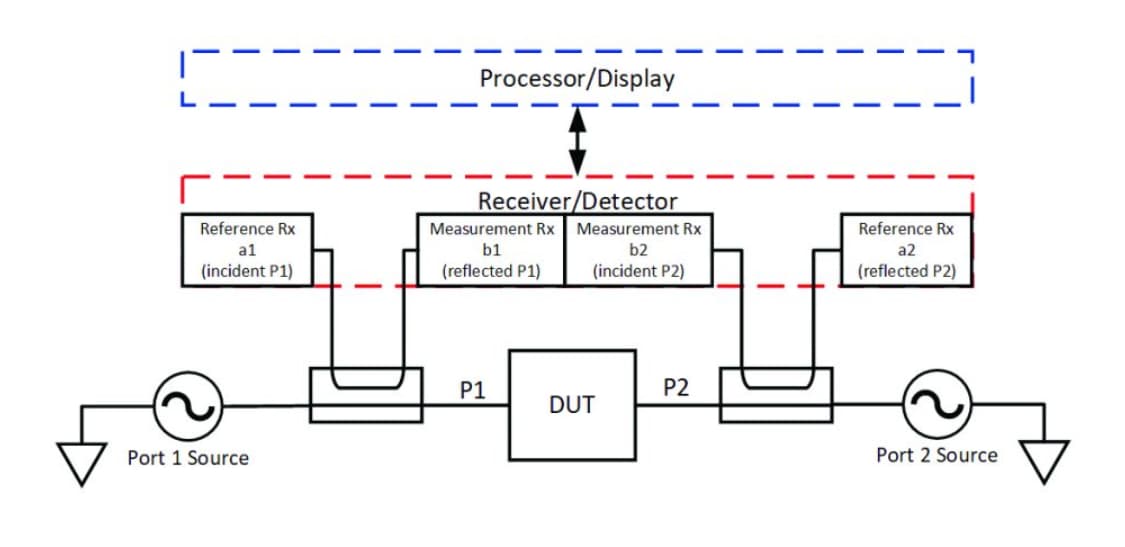

Figi 6: Eleman nan dyagram nan blòk VNA

Sous siyal: Eleman sa a jenere siyal la estimilis ki voye nan aparèy la anba tès (DUT).Sous siyal la se pwen depa pou tout pwosesis mezi a.

Couplers direksyon/switch: Eleman sa yo dirije siyal la estimilis nan DUT a pandan y ap tou separe siyal yo reflete ak transmèt.Yo asire ke siyal yo retounen soti nan DUT a yo kòrèkteman bat nan récepteurs yo pou analiz.

Reseptè: Récepteurs yo pran tou de estimilis orijinal la ak siyal yo repons soti nan DUT a, detekte chanjman ki fèt nan anplitid ak faz.Done sa a se grav pou konprann ki jan DUT a transforms siyal la.

Chanèl Referans: Chanèl sa yo bay yon siyal debaz, sa ki pèmèt pou mezi egzak nan ki jan DUT a te modifye siyal la.Referans lan asire ke mezi yo egzat pa konpansasyon pou nenpòt ki varyasyon nan chemen an siyal.

Processeurs done: Yon fwa siyal yo te kaptire, processeurs yo done analize enfòmasyon an, konvèti done anvan tout koreksyon nan paramèt siyifikatif tankou koefisyan simaye.Paramèt sa yo itil pou evalye karakteristik DUT yo.

Ekspozisyon Inite: Finalman, inite a ekspozisyon visualizes done yo trete, tipikman lè l sèvi avèk fòma tankou tablo Smith ak mayitid-faz simityè.Sa yo vizuèl ede itilizatè entwitif konprann pèfòmans DUT la ak konpòtman.

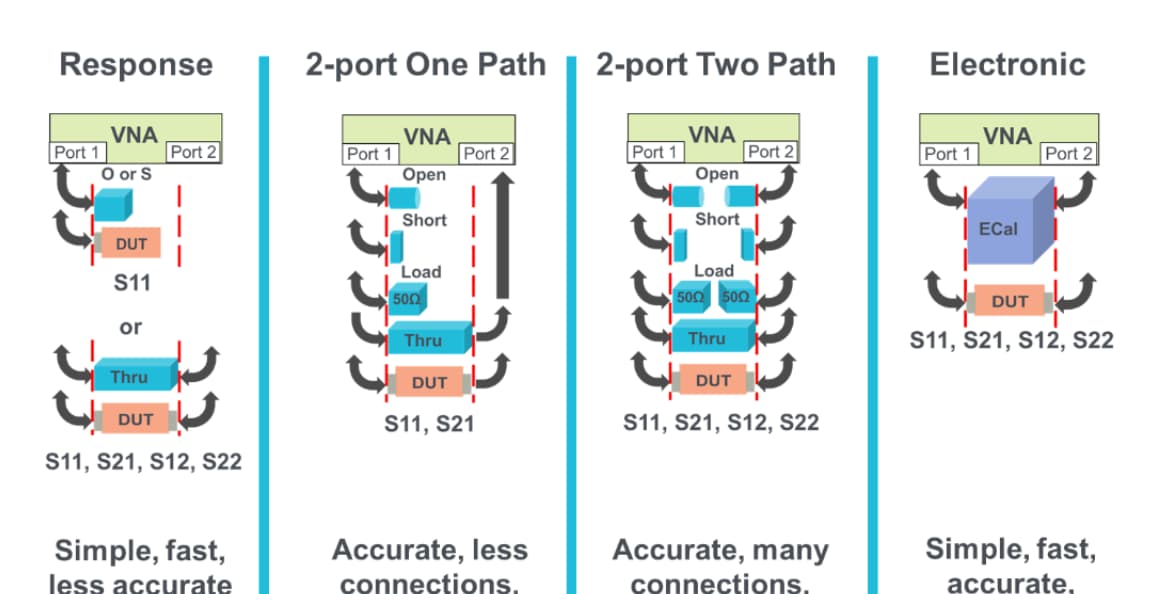

Figi 7: Teknik Kalibrasyon pou Analyzers Rezo vektè (VNAs)

Teknik kalibrasyon pou mezi egzat

Kalibrasyon oblije kenbe presizyon ak disponiblite analysers rezo vektè (VNAs).VNAs vini ak karakteristik kalibrasyon avanse ki ka pwepare a anviwònman tès diferan ak bezwen operasyonèl yo.Pami sa yo se itilizatè-inisye kalibrasyon, ki pèmèt pou ajisteman egzak sou-sou sit, asire ke mezi aliman ak kondisyon espesifik.

• Kalibrasyon repons lan

Sa a se metòd kalibrasyon ki pi fondamantal la, ki enplike mezi yon estanda li te ye pou ajiste repons VNA a.Li se yon teknik senp apwopriye pou travay senp, espesyalman kote sèlman mezi refleksyon yo gen obligasyon.

• Full yon sèl-pò ak de-pò kalibrasyon

Metòd sa yo ofri ajisteman pi konplè.Lè l sèvi avèk estanda li te ye yo, yo korije tou de mayitid ak erè faz nan refleksyon ak mezi transmisyon.Teknik sa yo se dinamik pou aplikasyon pou mande segondè presizyon ak yo souvan itilize lè tou de refleksyon ak done transmisyon bezwen yo dwe egzat.

• Kalibrasyon elektwonik (E-CAL)

Teknik sa a automatise pwosesis kalibrasyon an lè l sèvi avèk estanda elektwonikman kontwole.Li siyifikativman koupe tan konfigirasyon ak minimize risk pou yo erè moun.E-CAL se patikilyèman itil nan anviwònman kote recalibrasyon souvan yo gen obligasyon akòz chanje kondisyon tès yo.

Aplikasyon nan analisè rezo vektè nan teknoloji modèn

Analisè rezo vektè (VNAs) yo gen obligasyon enstriman nan tout jaden divès kalite, jwe yon wòl danjere nan devlopman ak tès nan sistèm RF.

Figi 8: tès eleman

VNAs yo jete nan pou evalye konpozan RF tankou anplifikatè ak filtè.Yo mezire paramèt dinamik tankou genyen, pèt retounen, ak estabilite operasyonèl, asire ke chak eleman fè nan limit espesifye li yo.

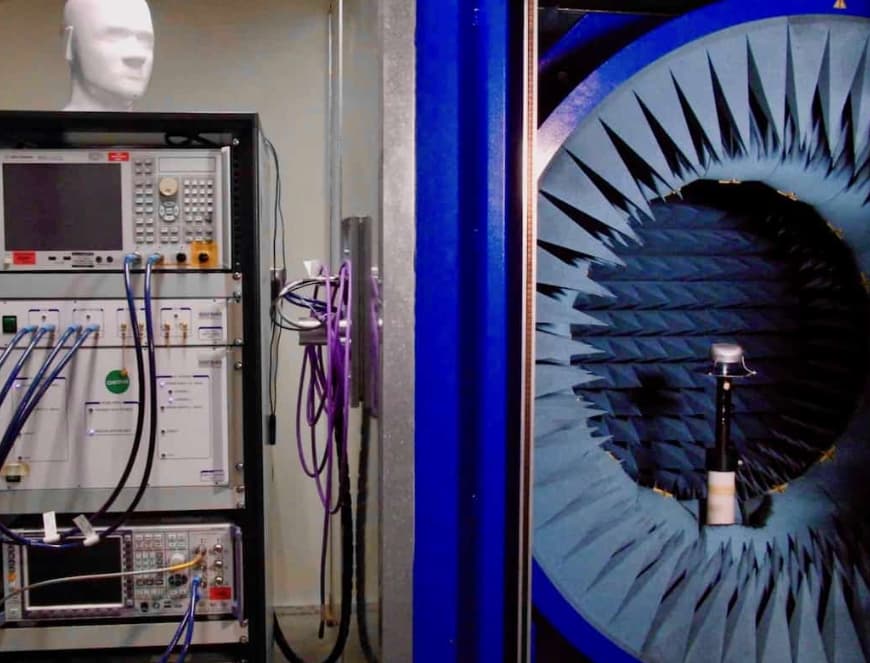

Figi 9: konsepsyon antèn ak tès

VNAs yo se enstrimantal nan optimize desen antèn pa mezire paramèt kle tankou antèn genyen, modèl radyasyon, ak enpedans.Mezi sa yo ede amelyore pèfòmans antèn ak efikasite.

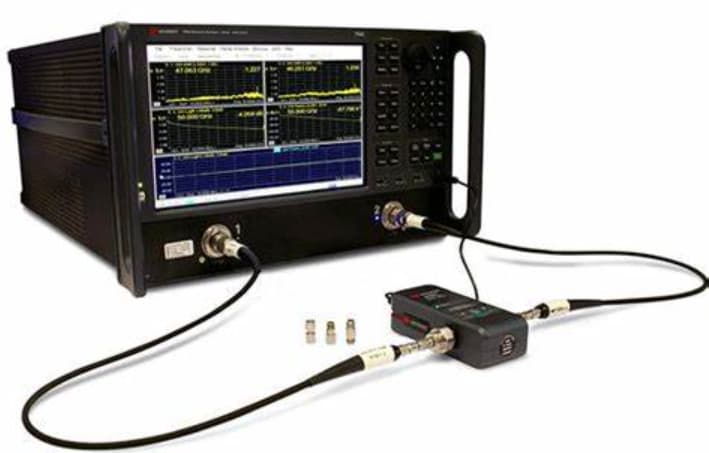

Figi 10: tès kab

VNAs yo te itilize pou verifye entegrite câbles RF yo.Yo mezire pèt ensèsyon ak estabilite faz, ki yo te itilize yo kenbe bon jan kalite siyal sou distans ki long.

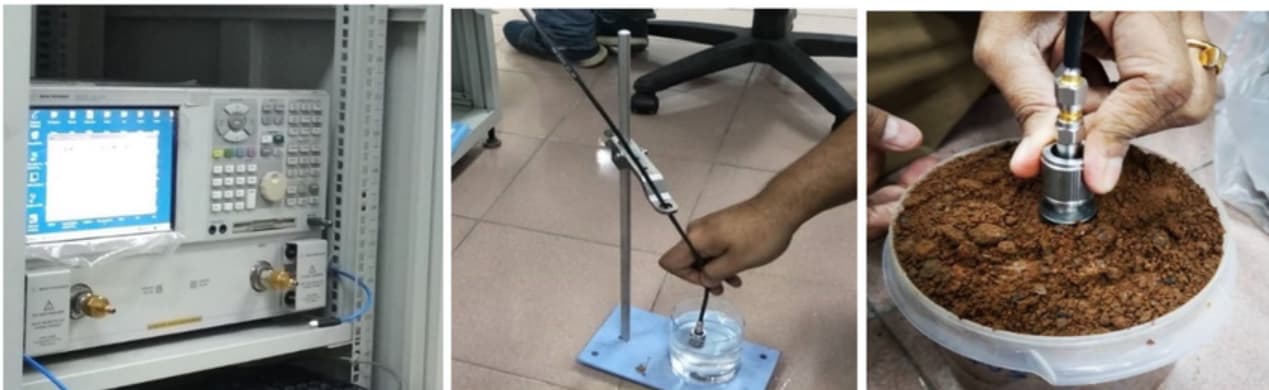

Figi 11: analiz materyèl

VNAs kapab tou analize pwopriyete yo dielèktrik nan materyèl, bay done grav pou manifakti elektwonik ak syans materyèl.Analiz sa a ede nan chwazi materyèl yo dwa pou aplikasyon espesifik.

Konklizyon

Eksplorasyon an nan analisè rezo vektè (VNAs) revele wòl voulu yo nan domèn nan devlopman sistèm elektwonik ak RF.Avèk kapasite avanse yo pou mezire tou de anplitid ak faz, VNAs ofri yon pwofondè nan analiz irealizabl ak aparèy ki pi senp tankou analis rezo eskalè oswa menm analizeur spectre.Aplikasyon yo pwolonje pi lwen pase tès eleman sèlman yo kouvri yon suite konplè nan fonksyon ki gen ladan teknik kalibrasyon sofistike, detaye karakterizasyon rezo, ak optimize a nan wout RF konplèks.VNAs, ak kapasite multipath yo ak entegrasyon ak lojisyèl modèn, kanpe kòm fondman nan enfrastrikti a teknolojik, kondwi innovations ak presizyon nan tout bagay soti nan telekominikasyon nan sistèm satelit.

Analiz konplè sa a pa sèlman mete aksan sou gwo abilite teknik nan VNAs, men tou reflete sou trajectoire evolisyonè yo nan adapte a demand yo nan paysages teknoloji modèn.Diskisyon an souliye enpòtans grav nan VNAs nan asire efikasite konsepsyon, fyab sistèm, ak ekselans operasyonèl nan divès kalite endistri yo.Kòm teknoloji ap kontinye avanse, wòl nan VNAs ap gen chans pou grandi, reflete inovasyon kontinyèl ak konpleksite nan agrandi nan sistèm elektwonik.

Kesyon yo poze souvan [FAQ]

1. Kijan yon analyser rezo vektè travay?

Yon analyser rezo vektè mezire enpedans konplèks la nan yon aparèy pa voye yon siyal li te ye nan li ak analize ki jan siyal la se chanje.Li voye siyal sa a nan plizyè frekans epi li resevwa siyal sortan nan aparèy la anba tès la.VNA a konpare siyal la sortan kont orijinal la detèmine tou de grandè ak chanjman faz.Enfòmasyon sa a ede nan konprann ki jan yon aparèy konpòte li atravè frekans diferan.

2. Ki sa ki se yon analyser siyal vektè itilize pou?

Yon analyser siyal vektè se sitou itilize pou analiz detaye sou karakteristik yo ki batman nan siyal konplèks.Yo itilize li nan telekominikasyon yo analize bon jan kalite a nan siyal ke yo te transmèt ak resevwa, konsantre sou paramèt tankou frekans, faz, ak anplitid.Sa a se ensiste pou optimize pèfòmans sistèm ak depanaj nan kominikasyon san fil.

3. Ki sa ki se yon analyser rezo vektè ak ki jan li diferan pase yon analyser rezo eskalè?

Yon analyser rezo vektè mezire tou de grandè a ak faz nan yon siyal, bay yon View detaye sou karakteristik rezo yon aparèy la atravè yon seri de frekans.Nan contrast, yon analyser rezo eskalè sèlman mezire grandè a nan yon siyal.Kapasite nan yon VNA ki mezire faz, nan adisyon a grandè, pèmèt pou tès pi konplè ak analiz de aparèy.

4. Ki sa ki se ranje a frekans nan VNA?

Ranje a frekans nan yon analyser rezo vektè ka varye anpil depann sou modèl la ak konsepsyon, tipikman spanning soti nan yon kilohertz kèk (kHz) jiska plizyè terahertz (THz).Gen kèk modèl espesyalize ki fèt pou travay nan frekans espesifik ki adapte ak aplikasyon patikilye tankou telekominikasyon, sistèm rada, ak lòt aplikasyon RF.

5. Poukisa se yon VNA remakab?

Yon analyser rezo vektè se grav pou konsepsyon, tès, ak kenbe konpozan nan RF ak endistri mikwo ond.Li asire ke aparèy tankou antèn, câbles, ak anplifikatè satisfè kritè pèfòmans espesifye yo atravè tout frekans operasyonèl yo.Kapasite li nan mezire tou de anplitid ak faz se dinamik pou asire ke sistèm yo serye, efikas, ak ki kapab satisfè estanda sevè operasyonèl.
