1N4733A Zener Diod: Travay, pinout, ak fich

Gid sa a eksplore karakteristik yo ki ak itilizasyon nan dyòd la 1N4733a Zener, yon eleman nan elektwonik modèn li te ye pou règleman serye vòltaj li yo.Li kouvri prensip k ap travay dyòd a, ki jan yo sèvi ak li nan sikui, ak wòl li nan kenbe vòltaj fiks nan dispozisyon divès kalite.

Katalòg

Apèsi sou lekòl la nan 1N4733A Zener dyòd la

A 1N4733A Dyod kanpe soti pou manyen pouvwa gaya li yo ak presizyon nan règleman vòltaj, ak yon Rating pouvwa nan 1 Watt ak yon vòltaj Zener nan 5.1v.Sa a dyòd dyod se yon diskontinu nan jeni elektrik, travay anpil nan estabilizasyon vòltaj ak coupure sikwi.Li se valè pou ba li yo ranvèse aktyèl, bay nivo vòltaj fiks.Kalite sa yo fè li trè benefisye pou konvètisè ak sikwi ekipman pou pouvwa, amelyore pèfòmans operasyonèl yo ak fyabilite.Nan elektwonik, kapasite dyòd a nan fè aktyèl nan tou de devan ak ranvèse direksyon fè distenksyon li soti nan diodes tipik.Fonksyonalite sa a ede nan règleman vòltaj, asire yon pwodiksyon ki estab menm avèk nivo opinyon fluctuant, kenbe efikasite pandan senaryo pann.Tankou yon karakteristik se avantaje pou desen sikwi konplèks ki mande estabilite.Konstriksyon an dirab, prezante yon junction PN lou doped antoure nan vè pwoteksyon, pèmèt dyòd a okipe yon spectre vòltaj nan 3.3 a 91 V. Sa a pa sèlman amelyore detèminasyon li yo nan milye kondisyon anviwònman, men tou asire lavi sikwi pwolonje pa bay yon referans serye.vòltaj.Fyabilite nan dyòd a se evidan nan konstriksyon li yo.Li gen ladan yon konsepsyon paresseux doub ki reziste korozyon ak karakteristik tèminal fasil soude, asire koneksyon solid nan sikui.

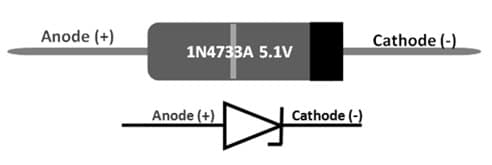

1N4733A konfigirasyon PIN

PIN No.	Non PIN	Deskripsyon
1	Anod	Kouran koule nan tèminal sa a.
2	Katod	Kouran koule soti nan tèminal sa a.

1N4733A karakteristik ak espesifikasyon

Karakteristik/spesifikasyon	Detay
Nominal Zener Voltage (VZ)	5.1 vòlt
Pouvwa dissipation (PZ)	1.0 wat
Zener regilatè aktyèl (IZM)	178 MAMPS
Kalite pake	DO-41 (atravè twou)
Vòltaj nominal	5.1 vòlt
Tolerans	± 5%
Depo tanperati depo	-65 ° C a 175 ° C
Pwa	0.35 gram
Karakteristik espesyal	Segondè fyab, karakteristik byen file ranvèse.

Kijan 1N4733A travay?

Se 1N4733A Zener dyòd a ki fèt yo kontwole vòltaj pa konpòte yon fason diferan soti nan diodes estanda nan patipri ranvèse.Nan pi devan patipri, li pèmèt aktyèl koule ak yon ti gout vòltaj (alantou 0.3 0.7 vòlt), menm jan ak diodes regilye.Sepandan, anba patipri ranvèse, li montre yon konpòtman inik.Yon fwa vòltaj la ranvèse rive nan pwen pann li yo, apeprè 5.5 vòlt, dyòd dyod la kòmanse fè aktyèl la.Sa a pann kontwole pèmèt dyòd a yo kenbe yon vòltaj pwodiksyon ki estab, menm si vòltaj la opinyon oswa chaj sikwi fluktuan.

Se règleman sa a vòltaj reyalize nan de pwosesis: pann la Zener ak efè a lavalas.Nan pi ba tension, pann la Zener domine, ak yon koyefisyan tanperati negatif, sa vle di vòltaj la pann diminye kòm tanperati leve.Nan pi wo tension, efè a lavalas pran sou ak yon koyefisyan tanperati pozitif, kote vòltaj la pann ogmante ak tanperati a.Nan 1N4733A a, de efè sa yo balans soti, asire ki konsistan pèfòmans atravè yon seri de tanperati.Sa fè dyòd a yon chwa serye pou sikui ki mande pou règleman vòltaj fiks, patikilyèman nan anviwònman ki gen kondisyon varyab.

Devlope yon voltmèt AC ak Arduino Uno

Designing yon voltmèt AC lè l sèvi avèk yon Arduino UNO sèvi kòm yon antre angaje nan mond lan nan aplikasyon pou mikrokontroleur pou mezire tension AC.Pwojè sa a anrichi ak divès eleman tankou yon rezistans 330-OHM, yon potansyomètr 10k-ohm, yon seleksyon nan rezistans ak kondansateur, diodes tankou 1N4733A Zener a, ak yon breadboard pratik ki fasilite asanble.Awondisman an manch opinyon tension 110V, 220V, 380V pa itilize yon divizeur vòltaj, aliyen yo alèz ak Arduino a 5V ranje.1N4733A Zener dyòd a ofri pwoteksyon, pwoteje kous la soti nan tension pi wo a 5.1 vòlt.Montre valè yo mezire reyalize nan yon ekran LCD, ki amelyore vizibilite a ak konpreyansyon nan rezilta yo.Pwogram Arduino ki mache avèk li a enkòpore divizyon tension AC Peak pa √2 pou kalkile valè RMS yo, yon aspè reflechi ki reflete senaryo chak jou kote yo mande atansyon.

AC voltmètr ak tablo Arduino

Élaboration pwogram Arduino a

Kòd la Arduino pansé ké yon wòl dinamik nan sistèm lan pa pèsistans swiv RMS vòltaj atravè evalyasyon an nan pik mwatye vag mezi.Ogmante vòltaj referans entèn la, kòd la bay yon entèpretasyon plis nan vòltaj la sinis sinis, fasilite yon degre ki pi wo nan presizyon.Pwosesis sa a demontre adepness nan pwogram mikrokontroleur nan jeni egzak ak enstriman mizik sérieux pou jaden an nan jeni elektrik.

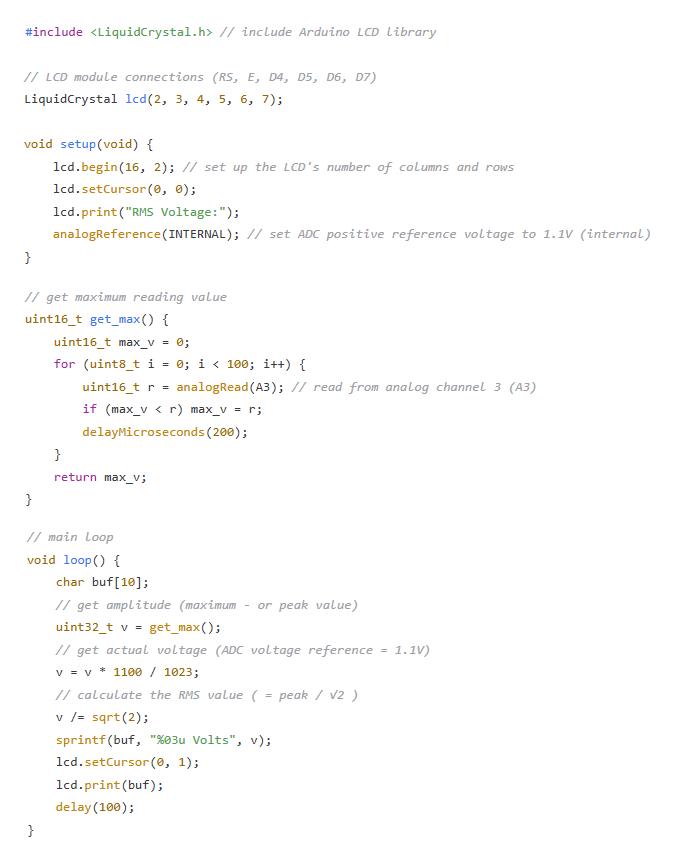

Kòd Arduino

Aplikasyon nan 1N4733A Zener dyòd la

Fonksyon pwoteksyon vòltaj

Nan aplikasyon pou pwoteksyon vòltaj, 1N4733A a sèvi pou pwoteje konpozan delika, blocage desann sou depase vòltaj ak presizyon, konsève fonctionnalités sikwi.Dyod sa a limite maksimòm vòltaj abilman, abilman reponn a kondisyon pasajè ki ta ka otreman rezilta nan echèk eleman deranje.

Règleman vòltaj pou sistèm kontra enfòmèl ant

Pou pi piti sikwi yo te jwenn nan gadjèt pòtab, 1N4733A a asire yon vòltaj pwodiksyon ki estab.Li tou dousman sipòte pèfòmans ki konsistan ki nesesè nan mitan divès kalite kondisyon opinyon, demontre enpòtans li nan senaryo kote vòltaj konstan se yon Lifeline pou lonjevite aparèy ak fonksyon soutni.

Aplikasyon pou koupe ond yo

Lè pè nan seri ak lòt diodes, 1N4733A a ap fè koupe ond, aspè nan jesyon deformation siyal.Aplikasyon sa a kenbe gwo valè nan aparèy kominikasyon kote kenbe pite siyal se yon enkyetid gwo.

Pwoteje mikrokontroleur oswa ICS

1N4733A a ofri pwoteksyon aktif vòltaj opinyon pou mikrokontroleur oswa sikwi entegre, anpeche kondisyon sou-vòltaj ki ta ka mete konpozan sa yo.Li bay yon mwayen pri-efikas ranfòse fyab la nan desen nan sistèm sansib elektwonik.

Estabilite vòltaj nan kondisyon iregilye

Estabilite asire pa 1N4733A a pwouve nan sikui tendans pouvwa twoub oswa entèferans elektwomayetik, kenbe vòltaj pwodiksyon fiks ak jwe yon pati nan evite bès pèfòmans potansyèl yo.

Limite domaj sikwi soti nan monte vòltaj

Estrateji prevantif kont gwo vòltaj yo entegral nan konfime byennèt sikwi elektwonik yo.Entegrasyon an nan 1N4733A a diminye risk pou yo mal soti nan Spikes inatandi segondè vòltaj, kontribiye nan andirans nan desen elektwonik nan pratik.

Vòltaj deplasman pou rezilta varyab

1N4733A a fasilite vòltaj efikas deplasman pou modifikasyon pwodiksyon, tranzisyon atenuasyon atravè plizyè etap pwodiksyon.Fonksyon sa a sipòte konfigirasyon sikwi fleksib kote adaptabilite se avantaje.

Fich pdf

1N4733A fich:

1N4728A - 1N4764A.pdf

Diodes smc rive 205.pdf

Smc diodes rohs.pdf

Mult Dev Eol 17/Jan/2019.pdf

Obs Mult Aparèy 01/Jul/2019.pdf
