2N2219 NPN Transistor: Espesifikasyon, Aplikasyon, ak fich

Gid sa a an pwofondè eksplore detay yo nan 2N2219 NPN tranzistò a, yon enpòtan ti-siyal tranzistò selebre pou durability li yo ak adaptabilite nan anplifikasyon ak oblije chanje travay.Pa ekzamine estrikti diferan li yo, prezante yon kouch p-kalite sandwitch ant de materyèl N-kalite, atik sa a demontre ki jan 2N2219 la anplifye siyal fèb ak efikasite, tap mete baz la pou anpil innovations teknolojik.Nou pral kraze prensip opere li yo, karakteristik tèmik, aplikasyon pou, ak teknik konsepsyon sikwi.

Katalòg

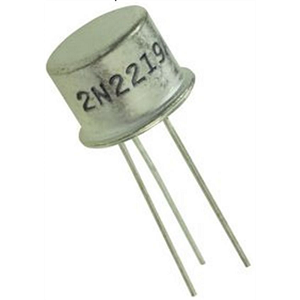

Apèsi sou lekòl la nan 2N2219 NPN tranzistò a

A 2N2219 Tranzistò NPN se yon tranzistò serye ak versatile ti-siyal lajman itilize pou anplifikasyon ak aplikasyon pou oblije chanje.Li te ye pou konsepsyon dirab bonm metal li yo, li ofri dissipation amelyore chalè konpare ak plastik ki baze sou altènativ, pèmèt li nan opere nan yon ti kras pi wo vòltaj ak nivo pouvwa.Sa fè li yon chwa popilè nan sikui ki mande tou de efikasite ak fyabilite.Nan operasyon, pèseptè tranzistò a ak emeteur yo ranvèse-partial jiskaske yon ti vòltaj aplike nan baz li yo.Sa a orè aparèy la nan yon eta pou pi devan-partial, sa ki pèmèt aktyèl koule ant pèseptè a ak emeteur.Pa ak anpil atansyon reglemante aktyèl la baz, depreferans anba a 5mA, 2N2219 a ka ogmante siyal efektivman oswa okipe travay oblije chanje ak yon kapasite aktyèl ki rive jiska 800mA nan eta satire li yo.Lè yo retire aktyèl baz la, tranzistò a retounen nan eta koupe li yo, sa ki fè li byen adapte pou sikui ki mande rapid sou/sou tranzisyon yo.Aman an metal nan 2N2219 a pa sèlman amelyore rezistans li yo, men tou amelyore jesyon tèmik, pèmèt eleman nan okipe pi wo pouvwa san yo pa surchof.Pou plis aplikasyon pou mande, ajoute lavabo chalè oswa ogmante vantilasyon ka anpeche twòp chofaj ak asire ki konsistan pèfòmans.Karakteristik sa yo fè 2N2219 yon chwa ou fè konfyans pou segondè-frekans oblije chanje ak pouvwa-efikas desen.

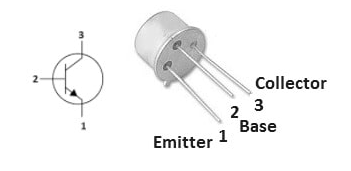

2N2219 konfigirasyon PIN

PIN No.	Non PIN	Deskripsyon
PIN 1	Emete	Koule aktyèl la odtoki soti nan tèminal sa a ak nòmalman konekte ak GND.
PIN 2	Fondasyon	Kontwole prejije tranzistò a, vire tranzistò a Sou oswa koupe.
PIN 3	Pèseptè	Pèmèt koule aktyèl la epi nòmalman konekte ak yon Chaje.

2N2219 espesifikasyon ak karakteristik

Karakteristik/spesifikasyon	Detay
Tipe	Ti siyal NPN tranzistò
Pake/Ka	TO-39
Operasyon ranje tanperati	-65 ° C a 150 ° C
Kantite broch	3
Polarite	Npn
Maksimòm Pèseptè Kouran (IC)	800 Ma
Frekans Tranzisyon (FT)	250 megaèrts
Emeteur-a-baz vòltaj (VEB)	5 V
Minimòm DC aktyèl genyen (HFE)	30
Mòn kalite	Atravè twou
Maksimòm pouvwa dissipation	800 MW
Pèseptè-a-emeteur vòltaj pann	30 V
Pèseptè-a-emeteur saturation vòltaj	1.6 V
Pèseptè-a-baz vòltaj	60 V
Vire-sou tan	40 ns
Vire-off tan	250 ns

2N2219 ekivalan ak altènativ

Ekivalan

• 2N5551

• Nte123

• 2N2218

• 2N3109

• 2N4403

• 2N3107

Altènativ

• BC636

• BC549

• BC639

• 2N2369

• BC547

• 2N3055

• 2N3906

• 2N3904

• 2N5551

• 2SC5200

Élaboration yon NICD batri Charger Awondisman

Objektif prensipal konsepsyon sikwi a se pou revitalize yon batri 12v NICD pa kap founi bay yon aktyèl fiks nan apeprè 74mA.Sa a aktyèl ki estab asire chaj yo batri avèk efikasite san yo pa surcharj, kòm se kous la ki fèt yo sispann otomatikman yon fwa batri a rive nan kapasite plen.Konsepsyon an priyorite yon rezistans ki ba entèn yo, ki minimize jenerasyon chalè ak subtile pwolonje validite batri a pa diminye estrès sou chimi entèn li yo.Konpozan kle sikwi a gen ladan yon tranzistò 2N2219, yon dyòd Zener 5.6V, ak batri a 12v NICD tèt li.Tranzistò a jwe yon wòl doub kòm yon aparèy oblije chanje ak anplifye, reglemante aktyèl la yo kenbe yon ki konsistan 74mA.Ansanm, dyòd a Zener estabilize vòltaj la atravè emeteur tranzistò a, asire ke fluctuations vòltaj yo minimize pandan chaje.Mezi sa yo amelyore fyab la nan pwosesis la chaje pandan y ap pwoteje batri a soti nan mal.

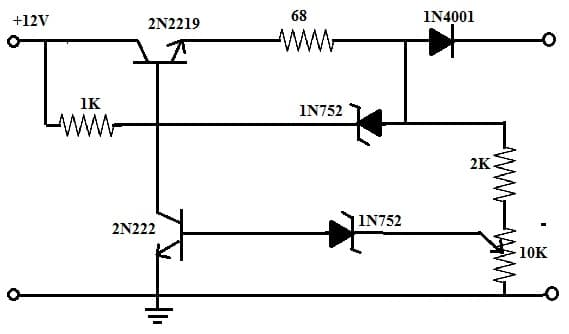

NICD Batri Charger Awondisman

Tranzistò 2N2219 la entegral pou reyalize estabilite aktyèl nan kous la.Li aji kòm yon gad palè, asire kantite lajan ki kòrèk la nan koule aktyèl nan batri la.San règleman apwopriye, twòp aktyèl ka mennen nan surchof, yon fenomèn li te ye tankou ki sove kite tèmik.Kondisyon sa a ka domaje grav tou de kous la ak batri a.Pa ak anpil atansyon chwazi 2N2219 a, sikwi a diminye risk sa yo, asire operasyon ki an sekirite epi efikas.Enklizyon nan yon dyòd Zener 5.6V plis konplete konsepsyon sa a.Sa a dyòd estabilize manje a vòltaj nan tranzistò a, ki anpeche fluctuations vòltaj minè soti nan afekte pwosesis la chaje.Sa a personnalisation pèmèt plato a akomode varyasyon ti tay nan konsepsyon batri, maksimize efikasite ak pwolonje sante batri.Lòt konpozan tankou rezistans ak kondansateur yo souvan entegre nan kous la.Rezistans yo te itilize pou limite twòp aktyèl, pwoteje kous la soti nan Surcharge.Pandan se tan, kondansateur ede jere Spikes vòltaj pasajè, ki ka rive pandan pouvwa monte oswa chanjman toudenkou nan chaj.Fine-akor eleman sa yo pa sèlman bay yon kouch ajoute nan pwoteksyon pou batri a, men tou amelyore rezistans a nan plato a li menm.

Pwopriyete 2N2219 NPN tranzistò a

Adaptabilite nan anplifikasyon

Tranzistò 2N2219 la trè valè pou wòl li nan anplifye kouran elektrik, fè li yon ale-a eleman nan oblije chanje ak sikwi anplifikatè sanble.Operasyon li yo gon sou yon junction baz-emeteur pi devan-emeteur, kote yo dwe baz la dwe chaje pozitivman parapò ak emeteur la.Sa a konfigirasyon kreye yon chemen kontwole pou koule aktyèl, pèmèt anplifikasyon efikas.Pa manipile aktyèl la baz, ou ka reyalize egzak kontwòl sou pwodiksyon an anplifye, fè sa a tranzistò apwopriye pou nan yon pakèt domèn aplikasyon elektwonik, ki soti nan anplifikasyon odyo nan pwosesis siyal.

Enpedans segondè opinyon ak entegrite siyal

Youn nan karakteristik yo ki exceptionnelles nan 2N2219 a se enpedans segondè opinyon li yo, ki minimize kantite lajan an nan aktyèl trase soti nan etap anvan an nan yon kous.Sa a atribi asire ke siyal orijinal la rete undistorted, konsève bon jan kalite li yo pandan pwosesis la anplifikasyon.Sa fè 2N2219 efikas nan sikwi sansib, tankou sistèm odyo oswa ekipman mezi.Kapasite tranzistò a nan balans efikasite pouvwa ak pite siyal se yon rezon kle pou itilize toupatou li yo nan tou de desen komèsyal ak eksperimantal elektwonik.

Fast oblije chanje kapasite

2N2219 a se egalman abil nan oblije chanje aplikasyon yo, kote li fonksyone kòm yon rapid sou/sou aparèy an repons a chanjman nan kondisyon opinyon.Tan repons rapid li yo pèmèt li tranzisyon ant eta prèske enstantane, fè li ideyal pou sikui ki mande egzak distribisyon, tankou jenerasyon batman kè, pòtay lojik dijital, ak sistèm kontwòl motè.Anplis de sa, efikasite li yo nan oblije chanje ede konsève enèji ak diminye dissipation chalè, ki fè yo bezwen faktè nan modèn, pouvwa-sansib sistèm elektwonik.Sa a konbinezon de vitès ak efikasite fè 2N2219 a yon chwa serye pou desine teknoloji dènye kri.

Envèse pwodiksyon pou konsepsyon sikwi kreyatif

Yon karakteristik curieux nan 2N2219 a se kapasite li nan pwodwi yon pwodiksyon Envèse lè konplètman aktive.Sa vle di ke vòltaj la nan pèseptè a (pwodiksyon) se diferan de sa ki nan baz la (opinyon), sa ki pèmèt pou konfigirasyon sikwi inovatè.Pwopriyete envèsyon sa a ka exploitées nan aplikasyon ki mande negasyon lojik, tankou pa pòtay nan sikwi dijital, oswa nan konbinezon ak lòt konpozan yo kreye konplèks, desen multi.

Entegre 2N2219 tranzistò ak mikrokontroleur

Tranzistò 2N2219 la aji kòm yon switch konpetan nan aplikasyon pou mikrokontroleur, fasilite jesyon an nan pi wo aparèy pouvwa lè l sèvi avèk ba-pouvwa siyal dijital.Pèseptè a konekte nan yon ekipman pou pouvwa via chay la, pandan y ap emeteur a rive nan tè a.Yon PIN mikrokontroleur lyen ki mennen nan baz la nan yon rezisteur pou jere aktyèl ak pwoteje tranzistò a soti nan pwoblèm potansyèl surcharj.Kalkile rezistans ki apwopriye baz la mande yon konpreyansyon konplike nan vòltaj pwodiksyon mikrokontroleur la, gout nan vòltaj baz-emeteur, ak aktyèl baz la gen entansyon.Konfigirasyon sa a Prosper nan senaryo kote mikrokontroleur gouvène konpozan elèktromekanik tankou rle oswa motè, reflete yon pwosesis adousi pou efikasite ak fyabilite.

Kalkile valè rezistans

Chwa a nan valè rezistans enfliyanse pèfòmans fonksyonèl tranzistò a.Kòmanse pa anyen vòltaj pwodiksyon mikrokontroleur la ak diminye li pa gout nan vòltaj baz-emeteur, jeneralman tou pre 0.7 vòlt pou 2N2219 la.Divize pa aktyèl la baz vize detèmine valè a rezisteur.Ou ka itilize fòmil sa a pou baz aktyèl la (IB):

Kòd pou règleman tranzistò

Kòd koupe soti nan pwojè mikrokontroleur ofri yon konpreyansyon pratik nan efektivman reglemante 2N2219 la.Pou egzanp, nan AVR mikrokontroleur, souvan aktive broch deziyen.Mete yon PIN segondè inisye aktyèl nan baz la, aktive tranzistò a, pandan y ap mete li ki ba sispann baz aktyèl, kidonk dezaktive tranzistò a.Sa a manipilasyon egzak nan aparèy segondè-pouvwa nan ki byen fabrike kòd egzanp fleksibilite a ak potansyèl transfòmasyon nan aplikasyon pou mikrokontroleur-kondwi.

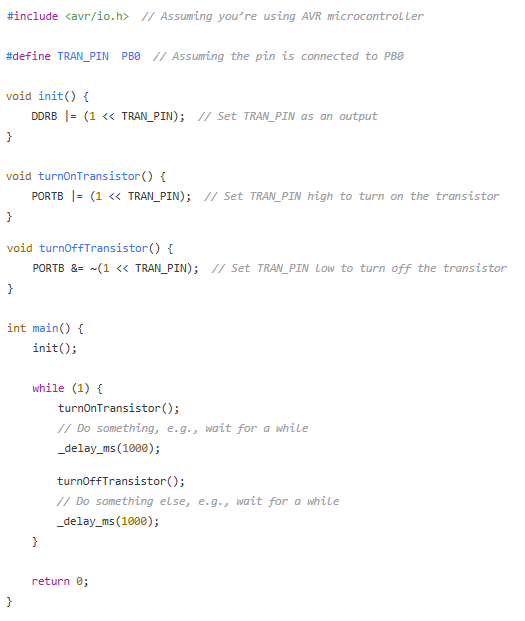

Egzanp Kòd

Avantaj nan 2N2219 NPN tranzistò a

Vit oblije chanje ak pèfòmans segondè-vitès

Youn nan kalite yo exceptionnelles nan tranzistò a 2N2219 se mobilite eksepsyonèl elèktron li yo, ki pèmèt pi vit oblije chanje konpare ak tranzistò PNP.Karakteristik sa a se valab nan aplikasyon pou wo-frekans, tankou anplifikasyon siyal ak sikwi chanje dinamik.Pou egzanp, nan sistèm kominikasyon, rapid pwosesis siyal ka amelyore bon jan kalite a ak efikasite nan transmisyon done.Menm jan an, nan automatisation endistriyèl, vit-chanje tranzistò tankou 2N2219 ede kenbe presizyon an ak vitès ki nesesè pou machin pèfòmans-wo.

Entegrasyon fasil ak sistèm negatif-tè

Estrikti a NPN nan 2N2219 la ki fèt yo travay avèk efikasite ak sistèm negatif-tè, ki yo souvan yo te jwenn nan yon vas majorite de aparèy elektwonik.Sa a konpatibilite nannan senplifye konsepsyon sikwi, kòm li diminye bezwen an pou eleman adisyonèl oswa konfigirasyon konplèks asire lis operasyon.Entegrasyon senplifye a pa sèlman vitès moute pwosesis la konsepsyon, men tou amelyore fyab sistèm jeneral.Pa minimize pwen potansyèl nan echèk, 2N2219 la kontribye nan plis ki estab ak dirab sistèm elektwonik, ki te itilize nan aplikasyon pou sòti nan otomobil elektwonik nan aparèy ki priyorite yo se fyab ak lonjevite.

Efektif manyen vòltaj ak efikasite enèji

Yon lòt avantaj nan 2N2219 a se kapasite li nan jere pi wo tension efektivman.Sa fè li yon chwa serye pou aplikasyon pou gwo pouvwa, kote konpozan souvan fè fas a risk pou yo surchof oswa degradasyon pèfòmans.2N2219 la fèt pou opere avèk efikasite menm nan kondisyon ki mande, ki bay pèfòmans ki konsistan san danje a nan tèmik ki sove kite oswa echèk eleman.Konsomasyon ki ba aktyèl tranzistò a sipòte konsèvasyon enèji, fè li ideyal pou enèji-efikas desen.Nan aplikasyon tankou sistèm enèji renouvlab oswa batri ki mache ak aparèy, kote efikasite enèji ak pèfòmans dirab yo se gwo, 2N2219 a bay yon balans ekselan nan manyen pouvwa ak itilizasyon enèji minim.

Gran pou anplifikasyon ki lejè

2N2219 a se byen adapte pou travay anplifikasyon ki lejè, souvan depase lòt tranzistò NPN popilè tankou 2N2222 an tèm de efikasite ak entegrite siyal.Konsepsyon li yo asire pwòp ak konsistan anplifikasyon siyal tankou ekipman odyo, transmeteur radyo, ak aparèy kominikasyon.Pou egzanp, nan sistèm odyo, kenbe entegrite siyal se kle nan fournir bon kalite son san yo pa distòsyon.Menm jan tou, nan teknoloji kominikasyon, anplifikasyon siyal serye ki nesesè pou transmisyon done klè ak san enteripsyon.

Aplikasyon nan 2N2219 NPN tranzistò a

Oblije chanje ak anplifikasyon siyal

Selebre pou kapasite li yo oblije chanje ak siyal anplifikasyon, tranzistò a 2N2219 jwenn yon plas nan sikwi ki mande presizyon ak efikasite.Nan jesyon pouvwa a, li abilman kondwi poul ak opere rle, en adaptabilite li yo.Anpil admire pèfòmans ki konsistan li yo atravè yon spectre nan kondisyon operasyonèl yo.

Amelyorasyon nan konfigirasyon pè Darlington

Itilize nan dispozisyon pè Darlington, 2N2219 a ranfòse aktyèl, èkspoze wòl li nan reyalize gwo benefis nan sikwi kontra enfòmèl ant.Sa a atribi se avantaje nan konsève espas san sakrifye fonctionnalités, yon enkyetid premye nan konsepsyon kontanporen elektwonik.

Ekselans nan Audio ak pouvwa anplifikasyon

Nan esfè a nan anplifikasyon odyo ak pouvwa, kote klè ak fòs yo enpòtan, 2N2219 a Prosper.Konpetans li nan egzekite travay segondè-vitès oblije chanje amelyore atire li yo nan senaryo mande fwa repons rapid, ki ka distenge ant pèfòmans mwayèn ak remakab.

Fonksyonalite nan DC ak VHF/UHF aplikasyon pou

Nan senaryo DC ak VHF/UHF, fyabilite tranzistò sa a pèmèt li fè efektivman, menm nan kondisyon solid.Li se yon eleman komen nan brikoleur twous ak pwojè elektwonik paske nan kapasite ekselan li yo okipe tou de ba ak gwo-frekans operasyon efektivman.

Fich pdf

2N2219 fich:

Microchip ca prop65.pdf

Microchip reach.pdf

Microchip rohs.pdf

Chanjman Faktori 23/Feb/2021.pdf
