Yon gid konplè sou XBee S2C Modil: pinout, espesifikasyon, mòd, koneksyon Arduino, ak itilizasyon

Modil yo XBee, premye prezante nan 2005 pa Digi Entènasyonal anba mak la Maxstream, te revolusyone kominikasyon san fil ak Aderans yo nan IEEE a 802.15.4-2003 estanda.Ki fèt yo sipòte konfigirasyon versatile tankou Star ak pwen-a-pwen rezo, ekosistèm lan XBee te evolye nan yon suite gaya nan modil, cartes, passerelles, ak solisyon lojisyèl.Pwogrè sa yo fè yo voulu pou aplikasyon divès kominikasyon san fil, sòti nan automatisation endistriyèl nan IoT ki pèmèt sistèm entelijan.Nan atik sa a, nou plonje nan modil la XBee S2C -yon exceptionnelles nan pwogramasyon an XBee.Nou pral eksplore atribi kle li yo, konfigirasyon, ak aplikasyon pou pratik, èkspoze ki jan li senplifye dispozisyon kominikasyon pandan y ap fournir fyab, évolutivité, ak efikasite.Si w ap élaboration konplike rezo may oswa entegre sistèm IoT, XBee S2C modil la kenbe potansyèl la transfòme inisyativ kominikasyon san fil ou.Se pou dekouvwi kapasite li yo ak ka itilize pratik.

Katalòg

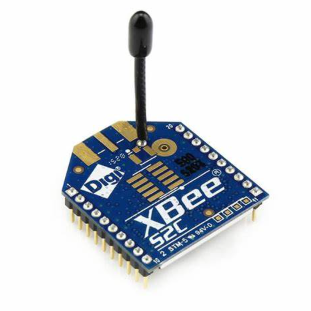

XBEE S2C Modil Apèsi sou lekòl la

Modil la XBee S2C vle di soti kòm yon zouti trè versatile pou kominikasyon RF.Li transparans konekte ak yon seri de mikrokontroleur ak efektivman transmèt done sou gwoup la frekans 2.4GHz.Modil la se patikilyèman abil nan bati rezo solid ak serye pou koule done san enteripsyon, espesyalman lè yo itilize ak Zigbee ki pèmèt aparèy, fè li byen enpòtan nan anviwònman konplèks teknolojik.

Modil la itilize teknoloji ZigBee pou etabli rezo may konplike.Sa a pèmèt aparèy angaje yo nan kominikasyon sou long distans ak navige alantou baryè fizik.Pwotokòl Zigbee a li te ye pou adaptabilite li yo, évolutivité, ak chanèl sekirite, fè li trè apwopriye pou anviwònman endistriyèl kote ki konsistan ak alè echanj done vle.Pou egzanp, entegre modil sa yo nan grilles entelijan ka amelyore sistèm jesyon enèji pa asire done egzat transmèt nan tout rezo gwo.

Youn nan aspè ki pi attrayant nan XBee S2C a se fasilite li yo nan itilize.Entegre li ak mikrokontroleur se senp, pèmèt deplwaman rapid atravè yon varyete de aplikasyon pou.Lojisyèl X-CTU Entènasyonal la se enstrimantal nan amelyore kapasite modil la.Avèk zouti sa a, itilizatè yo ka fasilman configured, tès, ak aktyalizasyon firmwèr, asire ke modil yo yo ekipe ak amelyorasyon yo dènye ak mezi sekirite.Pou teknisyen, kouri similasyon nan lojisyèl an kapab yon etap pridan konfime ke konfigirasyon aliman ak demand patikilye operasyonèl anvan deplwaye yo nan jaden an.

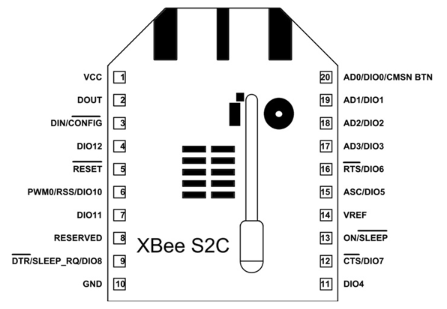

PIN konfigirasyon

Nimewo PIN	Non PIN	Deskripsyon
Pin1	VCC	Sa a se PIN itilize bay pouvwa opinyon nan aparèy la.
Pin2	Dout/dio13	Travay kòm yon pwodiksyon seri UART ak tou aji kòm yon gpio PIN.
Pin3	Din/config/dio14	Aji kòm yon done seri opinyon pou UART ak kòm yon PIN GPIO.
Pin4	Dio12/spi_miso	Done pwodiksyon PIN pou kominikasyon SPI, tou ka itilize pou GPIO fonksyon.
PIN5	Retabli	Ede nan retabli aparèy la nan yon siyal ekstèn.
PIN6	RSS/PWM0/DIO10	Itilize pou GPIO & PWM, ak endike fòs siyal nan UART Seri Kominikasyon.
PIN7	PWM1/DIO11	Travay kòm GPIO & PWM.
PIN8	Rezève	Pa gen koneksyon oswa pa konekte PIN.
Pin9	Dtr/sleep_rq/dio8	Kontwole liy dòmi Modil XBee S2C la epi tou li travay kòm yon fonksyon GPIO.
Pin10	YD	PIN tè.
Pin11	Dio4/spi_mosi	Travay kòm yon PIN GPIO ak ede nan kominikasyon SPI pou Done Done XBee a.
Pin12	CTS/DIO7	Aji kòm yon endikatè kontwòl koule RS232 epi li se tou itil pou fonksyon GPIO.
Pin13	On_sleep/dio9	Ede nan tcheke estati a XBee ak se fonksyonèl pou GPIO fonksyon.
Pin14	Vref	Dirèk koòdone ADC nan referans vòltaj analòg.
Pin15	Asc/dio5	Achte siy mòd dòmi & mòd dyagnostik, tou Travay pou broch GPIO.
Pin16	RTS/DIO6	Endike koule aktyèl nan kominikasyon RS232 ak Travay kòm yon PIN GPIO.
Pin17	Ad3/dio3/spi_ssel	Esklav chwazi PIN pou kominikasyon SPI, tou travay kòm Analog Done Antre & GPIO.
Pin18	Ad2/dio2/spi_clk	CLK PIN pou kominikasyon SPI, tou ap travay nan opinyon analòg & Gpio.
Pin19	Ad1/dio1/spi_attn	Spi_attn ede nan notifikasyon mèt pou done xbee pwodiksyon;Epitou GPIO & Analog D '.
PIN20	Ad0/dio0/cmsn btn	Itilize pou bouton komisyonin, GPIO, & ADC opinyon.

Atribi debaz ak detay teknik

Karakteristik/spesifikasyon	Detay
Kalite aparèy	Endepandan
Frekans transmisyon	2.4 GHz a 2.5 GHz
Kanal	16 Chanèl sekans dirèk
Entèfas	UART (max 250 kb/s), SPI (max 5 MB/s)
Transmèt ajisteman pouvwa	Reglabl pa lojisyèl
Ranje (iben/andedan)	200 pye
Range (RF liy-of-je deyò)	Jiska 4000 pye
Transmèt pwodiksyon pouvwa (mòd ranfòse)	6.3 MW (8 dBm)
Transmèt pwodiksyon pouvwa (mòd nòmal)	2 MW (3 dBm)
RF done pousantaj	250,000 bps
Sansiblite reseptè (mòd ranfòse)	-102 dBm
Sansiblite reseptè (mòd nòmal)	-100 dBm
Pwovizyon pou ranje vòltaj	+2.1 a +3.6 V
Opere aktyèl (nòmal mòd)	33 Ma nan 3.3 V
Opere aktyèl (mòd ranfòse)	45 Ma nan 3.3 V
San fè anyen konsa aktyèl	9 Ma
Maksimòm pwodiksyon aktyèl	40 Ma
Pouvwa-desann aktyèl	<1 µA
Pwoteksyon ESD	3000 V
Operasyon ranje tanperati	-40 ° C a 85 ° C
Uart kominikasyon done pousantaj	Jiska 256 kbps
SPI kominikasyon done pousantaj	Jiska 5 Mbps
Modil done pousantaj	Jiska 250,000 bps

Mòd operasyonèl

Modil la XBee S2C defini yon melanj kaptivan nan adaptabilite ak sèvis piblik, fasilite operasyon li yo nan de metodoloji distenk: nan mòd lòd ak mòd API.Chak metodoloji akeyir nan kondisyon kominikasyon divès, appariement atribi diferan ak bezwen espesifik operasyonèl.

Nan mòd lòd-echanj done san pwoblèm

Nan nan mòd lòd, souvan li te ye kòm mòd transparan, modil la asire echanj done dirèk ak senp via PIN la DIN.Sa a konfigirasyon favè senaryo nesesite kominikasyon senp pwen-a-pwen.Pa swe chemen done transparan, aparèy ka efor echanj enfòmasyon, elimine bezwen pou pwosesis konplèks oswa pwotokòl konplike.

API mòd-estriktire ankadreman ki baze sou entèraksyon

Nan lòt men an, mòd API adopte yon estrateji plis òganize pa ankadre done anvan transmisyon.Metòd sa a bay sekirite entansifye ansanm ak validasyon erè rijid ak fonksyon fidbak.Konsepsyon nan ankadreman tipik konpoze delimitè kòmanse, idantifyan kalite, longè ankadreman, done yo reyèl, ak checksums.Yon asanble konsa pa sèlman asire kominikasyon, men tou ede nan ajisteman paramèt raffinage ak trape rekonesans livrezon pake.

Exploiter potansyèl la nan modil la XBee S2C

Grasping siyifikasyon nan modil la XBee S2C nan enfrastrikti rezo anrichi pèfòmans an jeneral ak amelyore kapasite operasyonèl yo.Modil sa a ede nan élaboration fleksib ak efikas rezo san fil ki founi divès demand operasyonèl.Li sitou opere nan twa wòl espesifik:

Metriz nan Kowòdinasyon Rezo

Koòdonatè a èksèl nan mete kanpe ak soutni lòd rezo.Li ale pi lwen pase manyen pwotokòl ak senkronizasyon genyen ladan yo konfigirasyon paramèt rezo tankou seleksyon chanèl ak ID rezo, ankouraje yon atmosfè kominikasyon san enteripsyon.Nan aplikasyon pratik, koòdonatè souvan aji kòm ne nwayo a, defini fondasyon rezo a ak sante.Ou ka souvan vwa enpak la nan èkspèrt kodaj inite sa a diminye latansi ak ranfòse done debi.

Kapasite routage

Routeurs jwe yon wòl aktif nan asire kontinyèl done koule atravè seksyon rezo.Yo pa sèlman jere transfè done entèn, men tou fasilite kominikasyon ekstèn pa aji kòm ale-betweens.Wòl sa a kenbe enpòtans sibstansyèl nan anviwònman rezo konplèks kote distribisyon done bezwen yo dwe efikas nan tout nœuds miltip.Ou ka souvan ajiste anviwònman routeur pou yon melanj ideyal nan ranje ak konsèvasyon pouvwa, pwomosyon kwasans rezo ak dirab fonctionnalités.

Manyen nan aparèy fen

Pandan ke limite nan fonksyon, fen aparèy sant sou RF done transmisyon ak resepsyon.Konsepsyon yo souvan enkòpore mòd ekonomize enèji pou yon ekstansyon pou lavi batri, debaz nan ka siveyans byen lwen.Aparèy sa yo fèt pou egzekite travay espesifik nan rezo a ak redwi konpleksite, asire fyabilite.Yon pratik endistri toupatou gen ladan estratejik jere dòmi ak sik reveye pou yon ekstansyon pou operasyon aparèy san yo pa diminye entegrite done.

Fine-akor PAN ID ak chanèl

ID nan Zòn Pèsonèl (PAN) se aktif nan idantifye chak rezo, pou mande atansyon konfigirasyon an sekirite plasman aparèy kòrèk.Chwazi nan 16 chanèl ki disponib, anjeneral jere pa koòdonatè a, yo itilize nan diminye entèferans ak sipòte efikasite rezo a.Ou ka souvan diskite sou metòd pou alokasyon chanèl dinamik ak jesyon PAN ID yo ajiste nan orè anviwònman oswa dekale rezo, kidonk soutni kominikasyon efikas.

Entèfas XBee S2C ak Arduino ak Nodemcu pou aplikasyon pou IoT dinamik

Eksplore entegrasyon an nan XBee S2C modil ak Arduino ak Nodemcu ouvè yon mond nan aplikasyon pou fleksib nan entènèt la nan bagay sa yo (IoT) jaden flè.Sa a jefò tipikman vire toutotou élaboration distenk transmetè ak konpozan reseptè fasilite likid done echanj okoumansman de ritm yo nan entèraksyon ou.

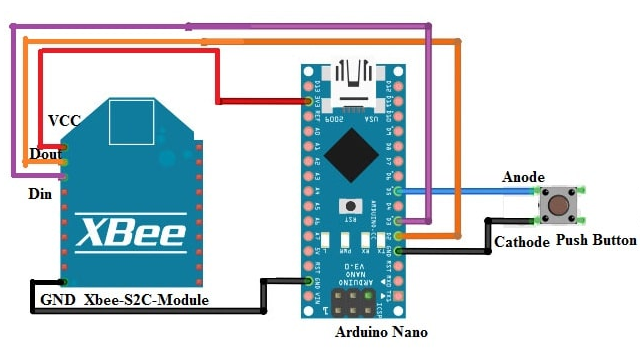

Modil Transmetè ak Arduino Nano

Kreye yon lyen ant Modil la XBee ak Arduino Nano bezwen bon koneksyon nan VCC, GND, DIN, ak broch.Itilizasyon ekspre nan yon bouton pouse inisye transfè done sou ke yo te bourade, yon fonksyon ki repwodwi entèraksyon an entwisyon wè nan senaryo kontwòl.Tankou yon konfigirasyon rezone ak eksperyans chak jou kote bouton pouse rasyonalize angajman ou nan sistèm entegre.

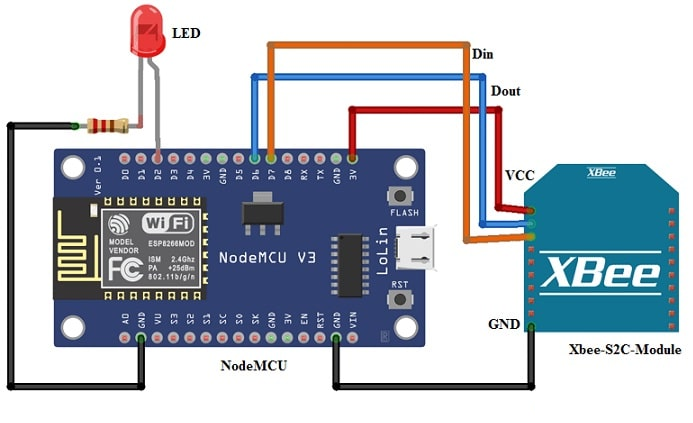

Sistèm reseptè ak nodemcu

Entegrasyon nan NodeMCU a ak modil la XBee adopte yon schema koneksyon menm jan an, ogmante pa yon dirije ki aji kòm yon endikatè estati pou resi done.Sa a konfigirasyon anrichi konpreyansyon nan sistèm fidbak, kote siyal vizyèl ki ap dirije a miwa pwosesis la debogaj nan entèraksyon pyès ki nan konpitè, ankouraje yon sans rasire nan fyabilite sistèm.

Kòd

Kòd la obligatwa pou transmetè a:

#enkli "Softwareserial.h"

Softwareserial XBee (2,3);

Int bouton = 5;

Boolean aktive = fo;// varyab sa a kenbe tras nan klik altènatif nan bouton an

anile setup ()

{

Serial.begin (9600);

pinMode (bouton, input_pullup);

Xbee.begin (9600);

}

anile bouk ()

{

// lè bouton se bourade (gpio rale ba) voye 1

si (digitalread (bouton) == Low && activer)

{

Serial.println ("Vire sou dirije");

activer = fo;

Xbee.write ('1');

reta (1000);

}

// Lè se bouton an bourade yon dezyèm fwa (GPIO rale ba) voye 0

lòt bagay si (digitalRead (bouton) == Low &&! Toggle)

{

Serial.println ("fèmen dirije");

activer = vre;

Xbee.write ('0');

Kòd la obligatwa pou reseptè a:

#enkli

int dirije = 2;

int resevwa = 0;

int mwen;

// pou kominike ak zigbee

Softwareserial Zigbee (13,12);

anile setup ()

{

Serial.begin (9600);

zigbee.begin (9600);

PinMode (ki ap dirije, pwodiksyon);

}

anile bouk ()

{

// Tcheke si done yo resevwa

si (zigbee.available ()> 0)

{

resevwa = zigbee.read ();

// Si done yo se 0, fèmen dirije a

si (resevwa == '0')

{

Serial.println ("fèmen dirije");

DigitalWrite (ki ap dirije, ba);

}

// Si done yo se 1, vire sou dirije a

lòt bagay si (resevwa == '1')

{

Serial.println ("vire sou dirije");

DigitalWrite (ki ap dirije, segondè);

}

}

Kòd yo bay yo demontre transmisyon an ak pwosesis resepsyon lè l sèvi avèk eleman debaz tankou bouton pouse ak poul.Egzanp sa yo se passerelles pou ou vise yo repwodui sistèm kominikasyon efikas nan fondasyon IoT, analogue nan moun ki travay nan endistri-estanda modèl.

Operasyon an kowòdone nan de modil XBee sipòte san enteripsyon kominikasyon Zigbee ant Arduino Nano ak Nodemcu.Chak peze bouton transmèt done pandan y ap bay fidbak imedya nan ki ap dirije a, reflete sistèm kote asirans lan nan done aktyèl se mete aksan sou.

Aplikasyon

Kay automatisation ak rezo may

Modil la XBee S2C amelyore automatisation lakay pa transparans fòme rezo may ki konekte aparèy nan kay la.Modil sa a jwenn Tanporèman nich li yo nan anviwònman mande ki estab, kominikasyon ki ba-latansi, reyalize nan pwotokòl yo gaya Zigbee.Li tipikman jwenn yon plas nan ekleraj, sekirite, ak sistèm kontwòl klima, avanse yon plis entèaktif ak konekte atmosfè kay entelijan.Talan li yo pou pwòp tèt ou-geri nan rezo a may asire kontinwite sèvis, menm lè yon sèl ne falters, kidonk ranfòse fyab la an jeneral ak konpetans nan konfigirasyon an.

Aplikasyon endistriyèl ak kominikasyon medyòm-ranje

Nan mond endistriyèl la, modil la XBee S2C se yon chwa pi pito pou medyòm-ranje kominikasyon, ankouraje konsistans nan kominikasyon chemen kle pou otomatik pwosesis endistriyèl.Sa gen ladan siveyans ak kontwole ekipman faktori, epi li Prosper nan senaryo kote anviwònman piman bouk fè solisyon branche mwens posib.Ogmante modil sa a reflete yon enklinasyon k ap monte nan direksyon pou numérisation, amelyore efikasite endistriyèl, ak minimize D '.Ou ka reflete sou potansyèl li nan reenvante manifakti tradisyonèl pa entegre aktyèl analiz done ak siveyans ekipman vijilan, kote kiryozite kiryozite sou enpak li sou pwodiktivite.

Otomatik bilding komèsyal yo

Modil la pwolonje sèvis piblik li yo nan automatisation bilding komèsyal yo, senplifye operasyon an nan sistèm HVAC, ekleraj, ak enfrastrikti sekirite.Entegrasyon sa yo bay bati ou yon chans reyalize yon degre ekselan nan efikasite enèji, aliyen ak kondwi a modèn nan direksyon pou konsyans anviwònman an.Prowess kominikasyon li yo fasilite entegrasyon ak fondasyon ki egziste deja, sipòte adaptabilite ak kwasans.Men sou eksperyans nan aplikasyon sa yo souvan montre yon diminisyon ki make nan depans fonksyònman, en wòl XBee S2C modil la nan diminye anprint anviwònman an nan enstalasyon komèsyal yo.

Sistèm enèji entelijan

Nan domèn nan sistèm enèji entelijan, modil la XBee S2C amelyore jesyon enèji ak distribisyon nan grilles entelijan.Li pèmèt echanj done aktyèl ant sous enèji ak konsomatè yo, optimize alokasyon enèji ak minimize gaspiyaj.Ou ka fè aranjman pou itilizasyon aparèy pou chak pwen pri aktyèl oswa demand pik antisipe, tradui nan ekonomi enèji remakab.Ame ak pwotokòl kominikasyon an sekirite, modil la sipòte jesyon an nan sous enèji desantralize renouvlab, yon etap pi devan nan asire pratik enèji dirab pou jenerasyon kap vini yo.Devlopman sa yo mete aksan sou potansyèl li nan ekzamine modèl konsomasyon enèji, rezonans ak objektif dirab mondyal.
