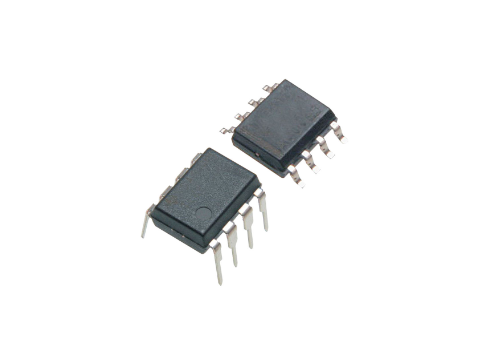

AD620 anplifikatè instrumentation: fich, konfigirasyon PIN, ak BECA schematic

Se anplifikatè a instrumentation AD620 ki renome pou presizyon li yo ak adaptabilite, fè li yon chwa ou fè konfyans nan tout endistri divès kalite.Avèk gwo presizyon ak konsomasyon pouvwa ki ba, AD620 a èksèl nan aplikasyon pou tankou instrumentation medikal, automatisation endistriyèl, ak sistèm done presizyon.Konprann detay yo pinout ak operasyonèl nan sa a anplifikatè obligatwa pou entegrasyon sistèm san pwoblèm, asire pèfòmans optimal nan nenpòt ki konsepsyon.Nan atik sa a, nou pral eksplore karakteristik yo ki kle yo, konfigirasyon PIN, ak aplikasyon pou nan AD620 a, en poukisa li rete yon ale-a solisyon pou anplifikasyon serye ou.

Katalòg

AD620 Apèsi sou lekòl la

A Ad620 se yon anplifikatè instrumentation ékonomi ak-wo presizyon.Li pèmèt ajisteman jwenn jiska 10,000 lè l sèvi avèk jis yon sèl rezisteur.Disponib nan 8-plon SOIC ak tranpe anbalaj, li ofri yon anprint kontra enfòmèl ant konpare ak desen disrè.

Aparèy la asire konsomasyon pouvwa minim, ak yon aktyèl ekipman pou maksimòm de 1.3mA, fè li byen adapte pou batri-opere ak aplikasyon pou pòtab.AD620 a gen anpil presizyon segondè ak yon linear maksimòm nan 40 ppm, yon vòltaj konpanse nan 50 μV max, ak yon flote konpanse nan 0.6 μV/° C max.Espesifikasyon sa yo fè li efikas nan sistèm akizisyon done presizyon tankou peze balans ak interfaces aparèy.Li prezante bri ki ba ak ba opinyon patipri aktyèl, ki se remakab pou aparèy medikal ki mande lekti egzak.

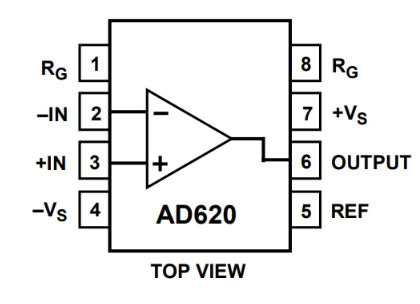

AD620 konfigirasyon PIN

AD620 modèl CAD

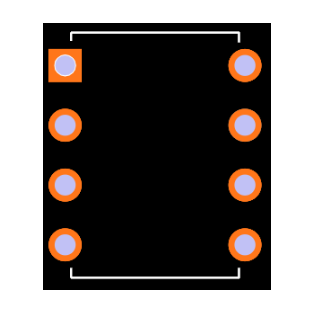

Anprent pye

Karakteristik nan AD620

Patikilarite	Deskripsyon
Fasilite nan itilize	Senp yo sèvi ak konsepsyon ak rezistans ekstèn pou benefis ajisteman.
Akeri Range	Jwenn mete ak yon sèl rezistans ekstèn, reglabl soti nan 1 a 10,000.
Ranje ekipman pou pouvwa	Opere sou yon seri ekipman pou lajè nan ± 2.3 V a ± 18 V.
Pèfòmans	Pèfòme tradisyonèl 3-op-amp instrumentation Desen anplifikatè.
Anbalaj	Disponib nan 8-plon plonje ak pakè SOIC.
Ba konsomasyon pouvwa	Maksimòm ekipman pou aktyèl la nan 1.3 Ma.
DC Pèfòmans	B klas karakteristik pèfòmans ekselan DC.
Antre vòltaj konpanse	Antre vòltaj konpanse nan 50 μV.
Antre flote konpanse	Low D 'konpanse flote nan 0.6 μV/° C.
Antre patipri aktyèl	Maksimòm opinyon patipri aktyèl la nan 1.0 na.
Komen-mòd rejè rapò	Komen-mòd rapò rejè nan 100 dB minimòm nan G = 10.
Ba bri	Antre bri vòltaj nan 9 NV/√Hz nan 1 kHz.
Bri opinyon	0.28 μV bri pik-a-pik nan 0.1 Hz a 10 Hz ranje.
Espesifikasyon AC	Karakteristik ekselan pèfòmans AC ak 120 kHz Pleasant nan g = 100.
Tan rezoud	Vit tan rezoud nan 15 μs a 0.01%.

Espesifikasyon nan AD620

Isit la se yon tab detaye nan aparèy yo analòg Inc. Ad620bn Espesifikasyon teknik, atribi, ak paramèt, ansanm ak pati ki gen espesifikasyon menm jan an.

Lèt	Paramèt	Detay
Kontakte PLATING	Plon, fèblan	Plon/fèblan
Mòn	Atravè twou	Atravè twou
Kalite aliye	Atravè twou	Atravè twou
Pake / Ka	8-tranpe (0.300, 7.62mm)	8-tranpe (0.300, 7.62mm)
Kantite broch	8	8
Kantite eleman	1	1
Tanperati opere	-40 ° C ~ 85 ° C	-40 ° C ~ 85 ° C
Anbalaj	Tib	Tib
JESD-609 Kòd	E0	E0
Kòd pbfree	Non	Non
Estati pati	Demode	Demode
Nivo sansiblite imidite (MSL)	1 (san limit)	1 (san limit)
Kantite sispansyon	8	8
Kòd ECCN	Ear99	Ear99
Rezistans	10gohm	10gohm
Max pouvwa dissipation	650MW	650MW
Pozisyon tèminal	Doub	Doub
Kantite fonksyon	1	1
Ekipman pou vòltaj	15V	15V
Anplasman tèminal	2.54mm	2.54mm
Baz nimewo pati	Ad620	Ad620
Konte PIN	8	8
Vòltaj ekipman pou opere	36V	36V
Operasyon Pwovizyon pou Kouran	1.3mA	1.3mA
Nominal Pwovizyon pou Kouran	1.3mA	1.3mA
Pouvwa dissipation	650MW	650MW
To touye	1.2V/μs	1.2V/μs
Kalite anplifikatè	Enstrimantasyon	Enstrimantasyon
Komen mòd rejè rapò	93 dB	93 dB
Kouran - Antre patipri	500pa	500pa
Voltage - Pwovizyon pou, Single/Doub (±)	4.6V36V ± 2.3V18V	4.6V36V ± 2.3V18V
Sòti aktyèl pou chak chanèl	18mA	18mA
Antre Offset Voltage (VOS)	30mv	30mv
Negatif ekipman pou vòltaj-nom	-15v	-15v
Vòltaj - Antre konpanse	15μV	15μV
-3dB Pleasant	1MHz	1MHz
Antre Offset aktyèl-max (IIO)	0.00075μA	0.00075μA
Vòltaj genyen-min	1	1
Voltage genyen-nom	10	10
Ki pa linear-max	0.00%	0.00%
Longè	9.27mm	9.27mm
Wotè chita (max)	4.57mm	4.57mm
Redi radyasyon	Non	Non
ROHS Estati	Ki pa Peye-Rohs konfòme	Ki pa Peye-Rohs konfòme
Plon gratis	Gen plon	Gen plon

Altènativ nan AD620

Nimewo pati	Deskripsyon	Fabrikan
Ad620brz-rl	Anplifikatè instrumentation, 85 UV konpanse-max, 1 megaèrts bann Lajè, PDSO8, plon gratis, MS-021-AA, SOIC-8	Rochester Electronics LLC
Ad620brz-bobin	Anplifikatè instrumentation, 85 UV konpanse-max, 1 megaèrts bann Lajè, PDSO8, MS-021-AA, SOIC-8	Aparèy Analog Inc
AD620BR-bobin	Ba flote, ba pouvwa instrumentation amp ak pwogrè mete nan 1 a 10000	Aparèy Analog Inc
AD620BRZ-R7	Ba flote, ba pouvwa instrumentation amp ak pwogrè mete nan 1 a 10000	Aparèy Analog Inc
AD620BRZ	Anplifikatè instrumentation, 85 UV konpanse-max, 1 megaèrts bann Lajè, PDSO8, plon gratis, MS-021-AA, SOIC-8	Rochester Electronics LLC
AD620BR	Anplifikatè instrumentation, 85 UV konpanse-max, 1 megaèrts bann Lajè, PDSO8, MS-021-AA, SOIC-8	Rochester Electronics LLC
Ad620brz-reel7	Anplifikatè instrumentation, 85 UV konpanse-max, 1 megaèrts bann Lajè, PDSO8, MS-021-AA, SOIC-8	Aparèy Analog Inc

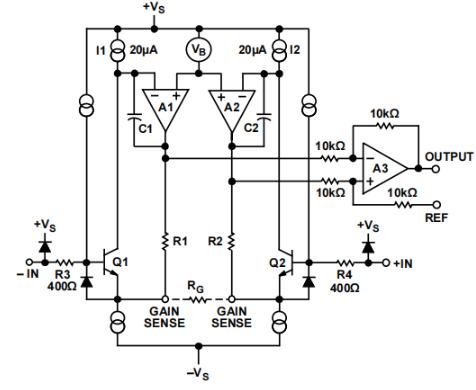

Senplifye schematic de ad620

Aplikasyon ideyal pou AD620

AD620 a, ak presizyon eksepsyonèl li yo ak minimòm vòltaj konpanse, jwenn tèt li nan kay la nan divès kalite sistèm done-presizyon.Sistèm sa yo span atravè aplikasyon pou tankou balans pwa ak interfaces transducteur, kote pouswit nan presizyon mezi se inplakabl.

Sistèm done presizyon

AD620 a Prosper nan anviwònman kote presizyon se dominan.Pran balans peze, souvan travay nan laboratwa rechèch oswa anviwònman endistriyèl: isit la, chak mezi kapab yon etap nan direksyon pou inogirasyon dekouvèt syantifik oswa bon jan kalite pwodwi siperyè.Segondè rapò a rejè komen anplifikatè a (CMRR) ak karakteristik bri ki ba yo se zo do a nan pèfòmans sa a serye ak egzak.

Interfaces transducer

Aplikasyon pou koòdone transducer yo se yon lòt tèren kote AD620 a egzibisyon kapasite li yo.Konsidere transducers ki transfòme fenomèn fizik tankou presyon, tanperati, oswa fòs nan siyal elektrik.Presizyon nan konvèsyon sa yo se grav -yo dwe li nan kontwòl la egzak nan sistèm automatisation endistriyèl oswa siveyans nan vijilan nan kondisyon anviwònman an.Enpedans segondè opinyon AD620 a jwe yon wòl prensipal nan prezève entegrite siyal, kidonk fè li yon chwa konvenkan pou sa yo interfaces.

Aplikasyon medikal

Nan mond lan nan enstriman medikal, AD620 a klere klere.Aparèy tankou elèktrokardyogram (ECGs) ak ki pa-pwogrese san presyon monitè konte sou presizyon segondè, epi minimòm entèferans siyal delivre diagnostics serye.Isit la, AD620 a ki ba bri ak patipri aktyèl yo voulu.Anplis, gwo abilite anplifikatè a nan konsève pouvwa siyifikativman pwolonje lavi batri nan aparèy medikal pòtab -yon karakteristik pi gwo nan jaden flè jodi a nan solisyon swen sante mobil, kote chak èdtan adisyonèl nan operasyon ka fè yon diferans pwofon.

Ki jan yo opere ak optimize AD620 la?

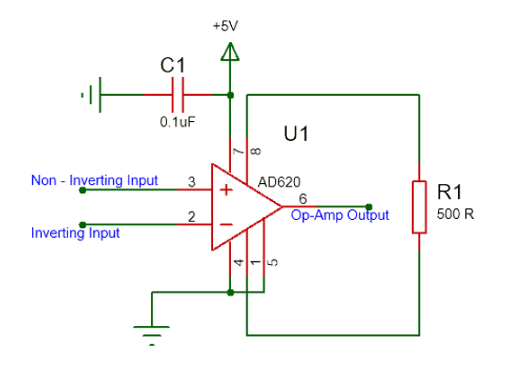

Opere AD620 a enplike nan yon seri de etap dwat.Pou kòmanse, avèk efikasite jere sikwi a entegre (IC) pouvwa pa ki lye ak PIN 7 nan ekipman pou pouvwa a ak PIN 4 nan tè a.Yon sèl +5V ekipman pou se souvan ase pou travay sa a.Garanti ke PIN 2 (ki pa ranvèse) ak PIN 3 (inverse) jere siyal la opinyon se itil pou fonksyonalite apwopriye.Estabilize pwodiksyon an lè pa gen okenn diferans vòltaj ant broch opinyon, tipikman PIN tè 5 (referans) ansanm ak PIN 4.

Kontwole benefis AD620 a se yon pwosesis trè senp, ki egzije yon sèl rezistans ekstèn.Mete benefis la pa mete yon rezisteur (eg, 500Ω pou yon benefis nan 100) ant broch 8 (+RG) ak 1 (-rg).Se benefis la Lè sa a, kalkile lè l sèvi avèk fòmil la.

G = (49.4 kΩ / r_G) + 1.

Fòmil sa a asire pwogrè egzak pa yon fason ki apwopriye chwazi valè rezisteur, ofri yon metòd senp ankò pwisan nan tayè pèfòmans anplifikatè a nan bezwen espesifik.Youn nan aspè souvan neglije se opinyon an patipri aktyèl.Konsepsyon AD620 a minimize sa a kounye a, men diminye nenpòt ki move balans nan enpedans nan sous ki konekte nan broch yo opinyon se toujou rezoud.Minimize dezekilib la diminye vòltaj konpanse, amelyore presizyon an jeneral, ki se sitou danjere nan instrumentation presizyon kote dezakò minit gen pwoblèm.Varyasyon tanperati ka siyifikativman afekte pèfòmans AD620 la.Garanti ke rezistans a itilize pou anviwònman an genyen gen yon koyefisyan ki ba-tanperati a se benefis pou kenbe ki estab benefis nan yon seri tanperati lajè.Nan aplikasyon ki afekte nan kondisyon anviwònman an, estabilite sa a se itil pou pèfòmans ki konsistan.Nan senaryo pratik tankou sistèm siveyans endistriyèl, kenbe estabilite nan benefis malgre fluctuations tanperati a se aktif pou fè pou evite mezire ereur.Sa a mete aksan sou enpòtans ki genyen nan chwazi eleman ki apwopriye ki nan amoni ak anviwònman an operasyonèl, konsa asire siveyans serye ak egzat.PIN la referans (PIN 5) siyifikativman afekte vòltaj la pwodiksyon.Baz sa a PIN ansanm ak PIN 4 tipikman zewo pwodiksyon an lè pa gen okenn diferans vòltaj opinyon.Sepandan, nan plis dispozisyon avanse, konekte PIN sa a nan yon vòltaj espesifik ka prezante yon konpanse li te ye nan pwodiksyon an, ki se benefisye nan aplikasyon pou ki mande egzak orè referans vòltaj.

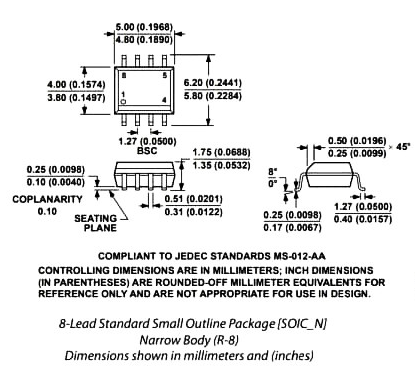

AD620 anbalaj

Sou aparèy analòg

Analog Aparèy Inc. (NASDAQ: ADI) èksèl nan konsepsyon an, fabrike, ak maketing nan pèfòmans-wo analòg, melanje-siyal, ak dijital pwosesis siyal (DSP) sikwi entegre.Etabli an 1965, ADI te angaje tèt li nan simonte defi jeni konplèks nan pwosesis siyal.Solisyon enjenyeu yo gen pouvwa pou yo vire fenomèn nan mond reyèl la tankou tanperati, presyon, ak vitès nan siyal egzak elektrik, konsa pèmèt aplikasyon divès ak pratik alantou glòb la.

Plis pase deseni yo, ADI te fè tranzisyon soti nan konsantre sèlman sou teknoloji analòg anbrase yon apwòch plis holistic ki gen ladan melanje-siyal ak DSP teknoloji.Sa a chanjman miwa yon tandans pi laj nan endistri a elektwonik nan direksyon entegre fonksyon miltip nan yon chip sèl, amelyore pèfòmans ak koupe pouvwa konsomasyon.Solisyon Adi a jwenn plas yo nan aplikasyon nan tout automatisation endistriyèl, swen sante, konsomatè elektwonik, ak sistèm otomobil.

Pòtfolyo ADI a englobe nan yon pakèt domèn teknoloji analòg presizyon tankou anplifikatè, pwodwi lineyè, ak konvètisè done yo, ki se grav pou-wo rezolisyon kèk ak mezi.Solisyon melanje-siyal ki konbine analòg ak sikwi dijital sou yon chip sèl, bay ranfòse fonksyonalite ak efikasite.

Fich pdf

AD620BN fich:

Ad620.pdf

AD620BRZ-R7 fich:

Ad620.pdf

Kesyon yo poze souvan [FAQ]

1. Èske AD623 ranplase AD620?

AD620 ak AD623 tou de se yon sèl instrumentation anplifikatè ak konpatibilite PIN.Faktè distenk ant yo bay manti nan kondisyon ekipman pou pouvwa yo: AD620 bezwen founiti doub, tandiske AD623 ka opere ak swa founiti doub oswa sèl.Se poutèt sa, AD620 ka ranplase ak AD623 si sikwi orijinal la sèvi ak founiti pou pouvwa doub.Ou ka souvan chwazi AD623 pou efikasite enèji li yo ak konsepsyon pouvwa senplifye, kòm li fonksyone ak yon rezèv sèl.Apre yon sibstitisyon konsa, pèfòmans tablo mikrokontroleur la rete estab epi li kontinye egzekite travay li yo transparans, asire fyab nan aplikasyon pratik.

2. Ki sa ki AD620 broch yo reprezante?

P1 ak P8: ekstèn benefis-anviwònman rezistans

P2 ak P3: Terminals Antre

P6: pwodiksyon tèminal

P4 ak P7: ± 5V Pwodwi pou pouvwa

P5: Referans Voltage Antre (400mv)

Sa a konfigirasyon espesifik PIN fasilite koneksyon eleman estriktire ak optimize, asire pèfòmans ki konsistan ak senplifye pwosesis depanaj.

3. Ki jan AD620 travay?

AD620 a baze sou yon konsepsyon tradisyonèl twa-op-amp men gen ladan amelyorasyon pèfòmans siyifikatif gwo pouvwa ranje ekipman pou (± 2.3-± 18 V) ak konsomasyon pouvwa ki ba (maksimòm aktyèl la nan 1.3 Ma).Karakteristik sa yo fè li apwopriye pou ba-vòltaj, ba-pouvwa desen.Monolitik li yo bati ak lazè kalibrasyon garanti segondè presizyon.Itilize yon opinyon diferans bipolè nan yon pwosesis β reyalize pi ba patipri opinyon aktyèl ak estabilize pèseptè aktyèl atravè fidbak entèn yo.Ekwasyon an genyen se g = 49.4kΩ / r_g + 1, kote R_G se rezistans ekstèn ki kontwole benefis la.Sa a reflete pratik inovatè nan elektwonik, en enpòtans ki genyen nan presizyon ak efikasite nan konsepsyon eleman kontanporen.

4. Ki siyal AD620 pwodiksyon?

AD620 a, kòm yon anplifikatè instrumentation jwenn reglabl, delivre yon siyal vòltaj.Sa a adaptabilite pwodiksyon espesyalman ensiste pou aplikasyon pou ki mande egzak anplifikasyon siyal, tankou instrumentation medikal ak kontwòl pwosesis endistriyèl.Kapasite li nan bay egzat anplifikasyon siyal mete aksan sou wòl li nan kenbe estanda ki wo nan pèfòmans nan aplikasyon pou grav.

5. Poukisa pwodiksyon AD620 la toujou negatif?

Si pwodiksyon an rete negatif malgre yon opinyon ± 5V, plizyè faktè ta ka nan jwe twòp benefis ak sikwi move balans.Enspekte rezistans reglabl ki lye ak broch yo pou asire li satisfè espesifikasyon fich yo e ke benefis la pa twò wo, sa ki ka diminye risk pou yo anplifye siyal entèferans.Pa kenbe yon benefis modere nan premye etap la ak balanse rezistans a patipri, ou ka adrese siyal fidelite ak pwoblèm estabilite efektivman.Teknik sa yo depanaj mete aksan sou mezi pratik yo defann entegrite siyal nan sikwi analòg.
