AD8130AR Gid Anplifikatè: Karakteristik, pinout, aplikasyon ak fich

Gid sa a se tout sou AD8130AR a, yon anplifikatè gwo vitès.Li nan ki fèt yo pran siyal soti nan trese-pè câbles (kalite a souvan yo itilize nan rezo) ak vire yo nan pwòp, sèl-te fini siyal ke lòt pati nan yon sistèm ka itilize.Nan atik sa a, ou pral aprann ki sa AD8130AR a fè, ki jan li fonksyone anndan, kote ou ka itilize li, ak sa ki vèsyon ki disponib pou bezwen diferan.

Katalòg

AD8130AR BECA

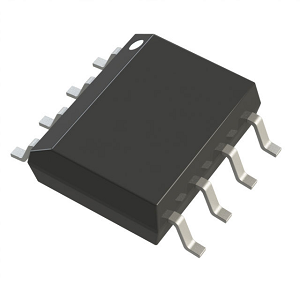

A AD8130AR se yon anplifikatè reseptè diferans ki gen gwo vitès ki fèt pou transmisyon siyal presizyon sou câbles trese-pè.Kòm yon pati nan fanmi an AD8129/AD8130, li èksèl nan konvèti siyal diferans nan yon sèl-te fini rezilta ak fidelite siyal ekselan.Avèk yon lajè −3 dB bandwidth nan 270 megaèrts ak yon pousantaj eksepsyonèl touye nan 1090 V/µs, li se ideyal pou transmèt videyo analòg oswa dijital ak done gwo vitès.AD8130AR a bay sipèb rejè komen-mòd mezire nan 94 dB nan frekans ki ba ak 70 dB nan 10 megaèrts, sa ki pèmèt li nan opere efektivman menm sou pri ki ba, kablaj unshielded.Li sipòte yon seri ekipman pou pouvwa lajè, ki soti nan yon sèl +4.5 V a doub ± 12.6 V ray, pèmèt itilize nan tout divès sistèm tension san yo pa bezwen an pou transformateur izolasyon.AD8130 a se inite-genyen ki estab ak pi byen adapte pou segondè-band, aplikasyon pou ba-genyen.

Si ou ap chèche pou serye, pèfòmans-wo anplifikatè reseptè, AD8130AR a se yon gwo chwa.Mete lòd esansyèl ou avèk nou jodi a kenbe sistèm gwo vitès ou kouri san pwoblèm ak ki konsistan, ki ba-bri manyen siyal.

AD8130AR konfigirasyon PIN

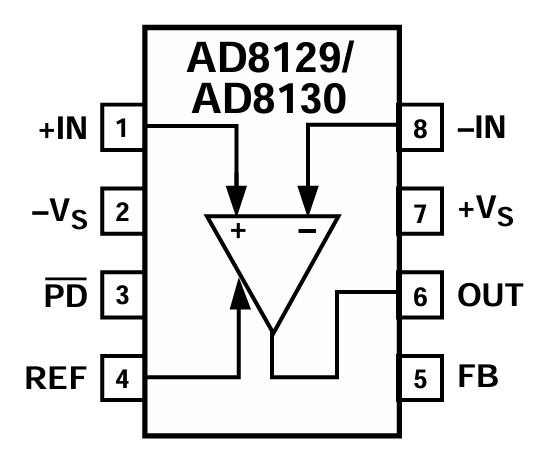

Nimewo PIN	Non PIN	Deskripsyon
1	+Nan	D 'ki pa Peye-ranvèse (D' diferans pozitif)
2	–VS	Vòltaj ekipman pou pouvwa negatif
3	PD̅	Pouvwa-desann kontwòl (aktif ki ba)
4	Ref	Referans vòltaj opinyon (kouche pwodiksyon mòd komen)
5	FB	PIN Feedback (pou mete benefis oswa estabilite)
6	Deyò	Pwodiksyon nan anplifikatè a
7	+VS	Pozitif pouvwa ekipman pou vòltaj
8	–Nan	Envèse opinyon (negatif diferans D ')

AD8130AR CAD Modèl

AD8130AR Senbòl

AD8130AR Footprint

AD8130AR 3D modèl

AD8130ar karakteristik

Segondè Pleasant: AD8130AR la sipòte yon −3 dB bandwidth nan 270 megaèrts nan benefis inite, sa ki pèmèt li okipe vit analòg ak siyal dijital ak pèt minim oswa reta.Sa fè li apwopriye pou aplikasyon pou wo-frekans tankou transmisyon videyo ak gwo vitès lyen done.

Vit pousantaj touye: Avèk yon pousantaj trè wo touye nan 1090 vòlt pou chak microsecond, anplifikatè a ka reponn byen vit nan chanjman rapid nan siyal D ', asire tranzisyon siyal byen file ak diminye distòsyon nan vit-chanje fòm.

Excellent komen-mòd rapò rejè (CMRR): AD8130AR a reyalize 94 dB CMRR soti nan DC a 100 kHz, 80 dB nan 2 megaèrts, ak 70 dB nan 10 megaèrts.Sa a pèmèt li rejte bri vle oswa entèferans ki parèt egalman sou tou de entrain, menm nan frekans segondè pou itilize ak câbles ki pa gen trese-pè.

Enpedans segondè opinyon: Enpedans segondè opinyon li yo asire minimòm loading sou sous la siyal, konsève entegrite siyal ak fè li pi fasil koòdone ak lòt sikwi.

Lajè opinyon komen-mòd ranje vòltaj: Lajè ranje komen-mòd vle di anplifikatè a ka aksepte tension opinyon ki balanse byen lwen pi wo a oswa anba tè san yo pa distòsyon, menm san yo pa itilize nan transformateur.

Bri opinyon ki ba: AD8130AR a kenbe yon etaj bri ki ba, fè li apwopriye pou aplikasyon pou presizyon tankou instrumentation ak aparèy medikal.

Ba deformation: Anplifikatè a ofri trè ba total distòsyon Harmony, mezire nan −79 dBC pou yon 1 V P-P siyal nan 5 megaèrts.Sa a asire repwodiksyon siyal egzat nan aplikasyon tankou videyo oswa transmisyon baz RF.

Lajè ranje ekipman pou pouvwa : Li ka opere soti nan yon ekipman pou sèl kòmanse nan +4.5 V oswa soti nan founiti doub jiska ± 12.6 V, ofri konpatibilite ak nan yon pakèt domèn tension sistèm ak amelyore adaptabilite konsepsyon.

Pouvwa-desann fonksyon: PIN la entegre pouvwa-desann pèmèt yo enfim aparèy la lè yo pa nesesè, konsève pouvwa nan batri-opere oswa aplikasyon pou enèji-sansib.

AD8130 Dyagram blòk

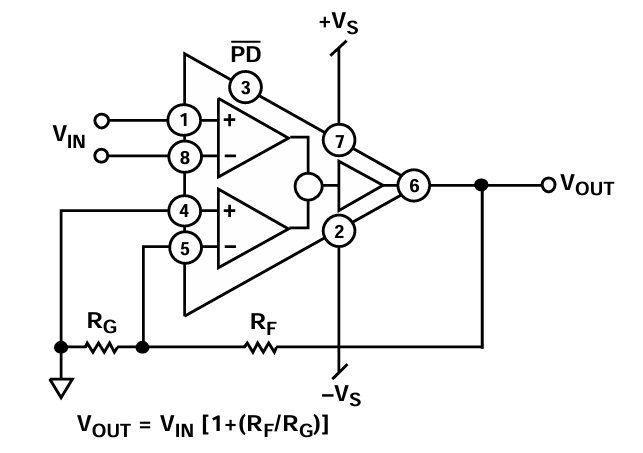

Dyagram nan blòk montre estrikti a entèn nan AD8130 la ak Variant AD8130AR li yo, tou de nan yo ki fonksyone kòm anplifikatè reseptè diferans.Nan nwayo a nan aparèy la yo se de anplifikatè diferans entèn ranje nan pwosesis yon sèl-te fini siyal opinyon (V_IN) ak pwodwi yon pwodiksyon diferans.Siyal la antre nan PIN 1 (ki pa ranvèse opinyon) ak ap koule nan de anplifikatè matche entèn ki kenbe ekselan rejè komen-mòd ak fidelite siyal.PIN 5 se chita nan rezistans RG, pandan y ap rezisteur RF RF konekte pwodiksyon an tounen nan chemen an inverse, mete benefis la dapre fòmil la:

Sa a aranjman fidbak asire estabilite ak egzak kontwòl jwenn.Pouvwa apwovizyone nan aparèy la atravè broch 2 ak 7, ki yo ki konekte nan ray yo ekipman pou negatif ak pozitif respektivman (-vs ak +vs).PIN 6 sorti final siyal la anplifye, ak PIN 3 (PD) pèmèt pou pouvwa-desann kontwòl pou konsève pou pouvwa lè aparèy la se pa nan itilize.Achitekti entèn diferans lan minimize deformation ak entèferans ekstèn, fè seri a AD8130 apwopriye pou mande aplikasyon pou gwo vitès tankou distribisyon siyal presizyon videyo sou liy trese-pè.

Espesifikasyon AD8130AR

Lèt	Paramèt
Fabrikan	Aparèy analog Inc.
Anbalaj	Tib
Estati pati	Demode
Kalite anplifikatè	Diferansye
Kantite sikui	1
To touye	1100 V/µs
-3dB Pleasant	290 megaèrts
Kouran - Antre patipri	500 Na
Vòltaj - Antre konpanse	400 µV
Kouran - Pwovizyon pou	13 Ma
Kouran - Sòti / Chèn	40 Ma
Voltage - ekipman pou span (min)	4.5 V
Voltage - Pwovizyon pou span (max)	25.2 V
Tanperati opere	-40 ° C ~ 85 ° C
Kalite aliye	Sifas mòn
Pake / Ka	8-SOIC (0.154 ", 3.90mm lajè)
Pake aparèy founisè	8-soic
Nimewo pwodwi baz	AD8130

Aplikasyon AD8130AR

High-vitès diferans liy récepteurs

AD8130AR a se objektif-bati yo resevwa gwo-frekans siyal diferans transmèt sou trese-pè câbles.Ekselan rejè komen-mòd li yo ak lajè Pleasant asire siyal la rete pwòp ak egzat menm lè ekstèn bri elektrik se prezan.Sa fè li ideyal pou itilize nan automatisation endistriyèl, lyen kominikasyon, oswa anviwònman kote EMI ak Crosstalk yo se enkyetid.

Diferans-a-sèl-te fini konvèsyon

Nan anpil sistèm, siyal yo transmèt nan fòm diferans pou iminite bri men yo dwe konvèti nan yon sèl-te fini siyal pou plis pwosesis.The AD8130AR handles this conversion with minimal distortion and wide voltage support, enabling clean and efficient interfacing between differential outputs and single-ended ADCs, DSPs, or analog systems.

High-vitès anplifikatè instrumentation

Mèsi a gwo enpedans opinyon li yo, bri ki ba, ak linear eksepsyonèl, AD8130AR a se byen adapte pou aplikasyon pou instrumentation.Li pèmèt mezi egzak diferans ak anplifikasyon san yo pa ajoute bri sistèm, fè li valab nan syantifik, medikal, oswa endistriyèl interfaces Capteur.

Nivo aplikasyon pou chanje

AD8130AR a akomode yon opinyon lajè ranje komen-mòd vòltaj, sa ki pèmèt li nan chanjman nivo vòltaj ant sistèm ak diferan potansyèl tè.Sa a se itil nan sistèm ki span long distans oswa konekte diferan domèn pouvwa san yo pa egzije transfòmatè izolasyon oswa pyès ki nan konpitè adisyonèl.

Analog ak dijital transmisyon siyal videyo

Avèk lajè lajè li yo ak distòsyon ki ba, AD8130AR a se ideyal pou transmèt siyal videyo analòg oswa dijital sou câbles trese-pè.Li prezève klè imaj ak entegrite distribisyon, fè li apwopriye pou sistèm siveyans videyo, ekipman emisyon, oswa dispozisyon vizyon machin ki mande transmisyon long distans.

High-vitès sistèm transmisyon done

Nan sistèm kominikasyon done, degradasyon siyal sou distans se yon pi gwo enkyetid.AD8130AR a diminye sa a pa kenbe segondè fidelite siyal menm sou longè kab pwolonje, asire ke siyal vit dijital rive entak.Li se yon gwo chwa pou sistèm tankou Ethernet sou pè trese, inite akizisyon done, oswa backplanes kontwòl dijital.

Ad8130ar pati ki sanble

• Ad8130arz-bobin

AD8130arz-bobin a se fonksyonèl ki idantik ak AD8130AR a, prezante menm 270 MHz la Pleasant, 1090 V/µs pousantaj touye, ak segondè CMRR.Diferans lan kle manti nan fòma anbalaj li yo, vèsyon sa-a vini nan yon plon-gratis, ROHS-konfòme bobine apwopriye pou otomatik SMT (sifas mòn teknoloji) asanble.Li se ideyal pou wo-volim anviwònman fabrikasyon k ap chèche konfòmite anviwònman an ak pwosesis pwodiksyon efikas.

• AD8130Armz-bobin

Sa a Variant, AD8130Armz-bobin, pataje tout karakteristik debaz elektrik nan AD8130AR a, men vini nan yon mini ti pake deskripsyon (MSOP-8) olye ke SOIC a estanda.Fòma a MSOP ofri yon anprint ki pi piti, fè li ideyal pou kontra enfòmèl ant oswa espas-contrained desen PCB san yo pa konpwomèt pèfòmans.Li se yon chwa tèt pou pòtab oswa dans entegre sistèm yo.

• Ad8130armz-reel7

AD8130Armz-Reel7 a se menm aparèy la kòm vèsyon an Armz-bobin men apwovizyone nan yon fòma 7-pous tep-ak-bobin optimisé pou espesifik chwazi-ak-plas sistèm yo.Li kenbe menm gwo vitès, ba-distòsyon karakteristik yo, ofri konvenyans pou liy asanble ki mande pou pi sere tolerans bobin oswa pi piti pakèt kouri.

Avantaj AD8130AR

Achitekti fidbak aktif

Kontrèman ak tradisyonèl op-amps, AD8130AR a sèvi ak yon konsepsyon fidbak aktif ki separe opinyon yo ak chemen fidbak.Sa a diminye entèraksyon ki genyen ant siyal ak fidbak, amelyore estabilite ak minimize distòsyon.Li te tou amelyore kapasite aparèy la nan rejte komen-mòd bri, fè li pi apwopriye pou pwosesis siyal diferans sou distans ki long.

Segondè Pleasant ak pousantaj touye

Anplifikatè a ofri yon Pleasant nan 270 megaèrts ak yon zèklè-vit pousantaj touye nan 1090 V/µs.Karakteristik sa yo pèmèt li okipe bor vit ak kontni segondè-frekans ak reta minim oswa pèt siyal, fè li ideyal pou aplikasyon pou tankou transmisyon videyo, RF baz, oswa sistèm kominikasyon dijital.

Ba deformation ak bri

Avèk yon nivo bri opinyon nan jis 12.5 NV/√Hz ak Harmony distòsyon osi ba ke −79 dBC nan 5 megaèrts, AD8130AR a asire pwòp, segondè-fidelite siyal anplifikasyon.Sa fè li ideyal pou instrumentation sansib ak akizisyon done presizyon.

AD8130AR Dimansyon anbalaj

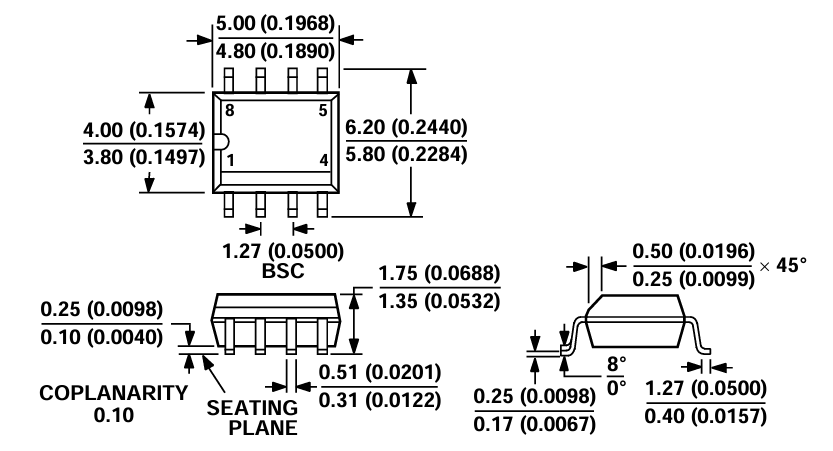

Dimansyon pake

Paramèt	Dimansyon (mm)
Lajè kò	3.80 - 4.00
Longè kò	4.80 - 5.00
Lajè an jeneral (ak kondwi)	5.80 - 6.20
Wotè kò	1.35 - 1.75
Plon anplasman (espas PIN)	1.27 (BSC)
Plon lajè	0.25 - 0.50
Plon epesè	0.17 - 0.25
Longè plon (ki soti nan pake)	0.40 - 1.27
Wotè kanpe	0.10 - 0.25
Coplanarity	0.10 (max)
Plon Bend Ang	0 ° - 8 °

Pake deskripsyon

Ad8130ar manifakti

Se AD8130AR a manifaktire pa Analog Devices Inc. (ADI), yon globalman ki renome konpayi semi-conducteurs rekonèt pou lidèchip li yo nan pèfòmans-wo analòg, melanje-siyal, ak teknoloji dijital pwosesis siyal.Te fonde an 1965 ak biwo santral li nan Wilmington, Massachusetts, ADI te bati yon repitasyon fò pou fournir eleman presizyon ki pouvwa tout bagay soti nan automatisation endistriyèl ak instrumentation nan enfrastrikti kominikasyon ak avanse konsomatè elektwonik.Aparèy analog mete aksan sou bon jan kalite, inovasyon, ak alontèm fyab, fè konpozan li yo, ki gen ladan solisyon yo AD8130AR ou fè konfyans nan mande anviwònman jeni.Avèk anpil sipò konsepsyon, dokiman gaya, ak pwouve ekselans fabrikasyon, ADI asire ke AD8130AR a satisfè estanda rijid pou siyal fidelite ak pèfòmans sistèm.

Konklizyon

AD8130AR a se yon chwa entelijan lè ou bezwen yon anplifikatè serye ki kenbe siyal pwòp, menm sou câbles lontan oswa nan kote ki fè bwi.Li gen yon pakèt domèn itilizasyon soti nan sistèm videyo ak done gwo vitès nan tès ekipman ak detèktè.Li travay byen ak founiti pou pouvwa diferan ak vini nan kalite pake plizyè nan anfòm desen divès kalite.Pèfòmans fò li yo, bri ki ba, ak bon jan kalite ou fè konfyans soti nan aparèy analòg fè li gwo pou nenpòt moun ki bati vit ak egzat elektwonik.
