AD8542AR Doub operasyon anplifikatè teknik Apèsi sou lekòl la

Ou jwenn yon gade klè nan AD8542AR a ak ki jan li anfòm nan sikui analòg chak jou.Anplifikatè operasyon doub sa a bati pou itilizasyon pouvwa ki ba epi li travay byen ak vòltaj ekipman pou yon sèl, sa ki fè li fasil lage nan desen kontra enfòmèl ant.Ou ka sèvi ak li pou siyal detèktè, aparèy pòtab, oswa senp travay filtraj san enkyete w sou gwo kouran kouran.Avèk antre ak pwodiksyon tren-a-ray, ou fè pi byen sèvi ak ranje rezèv ou a pandan w ap kenbe siyal ki estab ak previzib.

Katalòg

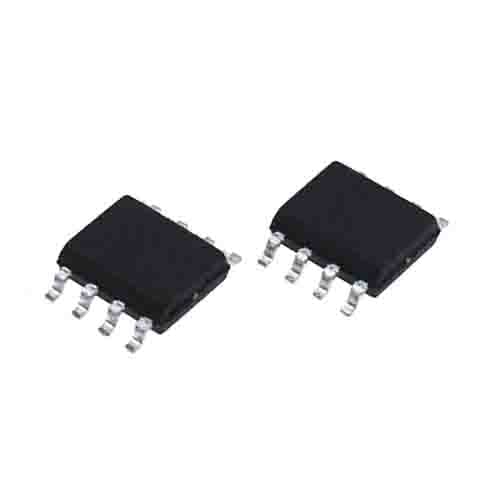

AD8542AR Apèsi sou lekòl la

La AD8542AR se yon anplifikatè operasyon doub objektif jeneral ki bati pou operasyon ki ba pouvwa ak tren nan tren antre ak pèfòmans pwodiksyon.Li opere nan yon sèl rezèv ak sipòte sistèm vòltaj ki ba kote manyen siyal efikas yo mande.Aparèy la bay anplifikasyon ki estab pou ti siyal analòg pandan l ap kenbe konpòtman ki konsistan nan tout seri operasyon li yo.Konsepsyon doub chanèl li yo sipòte konsepsyon sikwi kontra enfòmèl ant ak diminye kantite eleman.Itilizasyon komen yo enkli kondisyone siyal detèktè, enstriman ki mache ak pil, aparèy mezi pòtab, ak etap pwosesis debaz analòg.Pati a balanse presizyon ak efikasite pouvwa pou fonksyon analòg chak jou.Ap chache pou AD8542AR?Kontakte nou pou tcheke stock aktyèl, tan plon, ak pri.

AD8542AR Detay Pinout

Deskripsyon PIN AD8542AR

Nimewo PIN	Non PIN	Deskripsyon
1	SOTI A	Anplifikatè A pwodiksyon
2	− NAN A	Anplifikatè Yon opinyon envèsti
3	+ NAN A	Anplifikatè Yon opinyon ki pa envèsti
4	V−	Ekipman negatif oswa tè
5	+ NAN B	Antre anplifikatè B ki pa envèsti
6	−NAN B	Anplifikatè B envèse D '
7	SOTI B	Anplifikatè B pwodiksyon
8	V+	Ekipman pozitif

AD8542AR CAD Modèl

AD8542AR Senbòl

AD8542AR anprint

AD8542AR 3D Modèl

Karakteristik AD8542AR

Konfigirasyon Doub Chèn

AD8542AR a gen de chanèl anplifikatè endepandan nan yon sèl aparèy.Sa a pèmèt yon sèl eleman okipe siyal analòg pè, ki ede diminye espas tablo ak senplifye layout sikwi.Tou de chanèl yo opere ak konpòtman elektrik matche, sipòte pwosesis siyal balanse ak konsistan.

Rail nan Rail Antre ak Sòti Operasyon

Antre ak pwodiksyon ka balanse tou pre tou de nivo rezèv.Sa a pèmèt pi bon itilizasyon ranje vòltaj ki disponib, espesyalman nan sistèm vòltaj ki ba.Siyal yo ka trete ak pèt minimòm de ranje dinamik lè yo opere nan yon rezèv sèl.

Karakteristik operasyon ki ba pouvwa

Aparèy la tire anpil ti kouran ekipman pou pandan operasyon nòmal.Sa a sipòte pi long lavi batri ak pi ba demann pouvwa jeneral.Li byen adapte pou sistèm ki rete aktif pou peryòd pwolonje.

Low Antre Offset Voltage

Yon ti vòltaj konpanse opinyon ede kenbe presizyon lè anplifye siyal ki ba yo.Sa a diminye erè vòltaj vle nan pwodiksyon an.Konpòtman konpanse ki estab sipòte mezi repete.

Ekstrèmman ba Antre prejije aktyèl

Etap nan opinyon trase sèlman yon ti kantite kouran.Sa a minimize entèraksyon ak sous siyal enpedans segondè.Li ede prezève entegrite siyal nan chemen opinyon sansib.

Objektif jeneral genyen Bandwidth

Pleasant genyen an sipòte frekans siyal analòg komen yo itilize nan sikui deteksyon ak kontwòl.Li bay anplifikasyon fiks san distòsyon siyal twòp.Sa fè aparèy la apwopriye pou yon pakèt travay analòg chak jou.

Kontwole Slew Rate Konpòtman

Pousantaj slew la pèmèt tranzisyon pwodiksyon lis lè siyal opinyon an chanje.Sa a sipòte swivi siyal ki estab san kwen brid sou kou.Li ede kenbe repons tan previzib.

Kapasite Kondwi Sòti

Etap pwodiksyon an ka sous ak koule nivo aktyèl modere.Sa a pèmèt koneksyon dirèk ak chaj tankou filtè oswa konvètisè.Nan anpil desen, pa gen okenn etap tanpon adisyonèl ki nesesè.

Wide Single Range Voltage Pwovizyon pou

Anplifikatè a opere atravè yon pakèt vòltaj ekipman pou.Sa a pèmèt konpatibilite ak diferan nivo pouvwa sistèm.Li sipòte entegrasyon fleksib nan desen vòltaj melanje.

Operasyon Tanperati Pwolonje

Aparèy la espesifye pou opere sou yon seri tanperati lajè.Pèfòmans elektrik rete estab nan diferan kondisyon tèmik.Sa a sipòte itilizasyon nan anviwònman endistriyèl ak deyò.

AD8542AR Espesifikasyon teknik

Atribi pwodwi	Valè atribi
Manifakti	Analog Devices, Inc.
Voltage - span Pwovizyon pou (Min)	2.7 V
Voltage - Pwovizyon pou span (Max)	5.5 V
Voltage - Antre Offset	1 mV
Akeri pwodwi Bandwidth	1 MHz
Pousantaj Slew	0.92 V/µs
Kalite Sòti	Rail-a-Rail
Kouran - Pwovizyon pou	45 µA (x2 chanèl)
Kouran - Sòti / Chèn	30 mA
Kouran - Antre patipri	4 pA
Tanperati Fonksyònman	-40 ° C ~ 125 ° C
Kantite sikwi	2
Kalite aliye	Sifas mòn
Pake Aparèy Founisè	8-SOIC
Pake / Ka	8-SOIC (0.154", 3.90mm Lajè)
Pake	Tib
Nimewo pwodwi de baz	AD8542

Aplikasyon sikwi AD8542AR

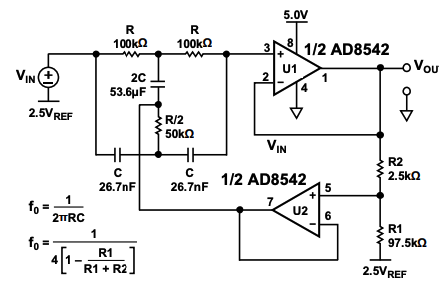

Filtè aktif twin-T konfigirasyon pou rejte entèferans 60 Hz lè l sèvi avèk tou de chanèl AD8542 doub anplifikatè operasyonèl la anba operasyon yon sèl ekipman.Sikwi a konbine yon rezo pasif twin-T ki fèt ak rezistans matche ak kondansateur ak yon etap anplifikatè aktif pou ogmante pwofondè antay ak kontwole faktè bon jan kalite a, ki mete nan 10 atravè yon rapò rezistans defini.Yo itilize yon rezèv 5.0 V ak yon referans 2.5 V pou patipri chemen siyal la, sa ki pèmèt bon operasyon san yon ray negatif.Yon seksyon anplifikatè trete siyal filtre a pandan y ap dezyèm nan tanpon referans nan mitan-pwovizyon, asire patipri ki estab.Valè konpozan yo chwazi pou etabli frekans dan an selon relasyon RC estanda, sa ki fè konfigirasyon an apwopriye pou siprime bri liy elektrik nan chemen siyal analòg ba-frekans.

Aplikasyon AD8542AR

Aparèy elektwonik pòtab ak pil

AD8542AR a se souvan itilize nan elektwonik pòtab kote vòltaj ekipman pou ba ak operasyon pouvwa ki ba yo obligatwa.Li sipòte anplifikasyon siyal ki estab pandan y ap trase aktyèl minimòm, ki ede pwolonje tan opere batri.Konpòtman tren an tren pèmèt siyal yo dwe trete avèk presizyon menm lè vòltaj batri a chanje.

Capteur siyal kondisyone sikwi

Nan sistèm Capteur ki baze sou, AD8542AR la itilize pou anplifye, tanpon, oswa echèl siyal nivo ki ba anvan plis pwosesis.Aktyèl patipri opinyon ki ba li yo ede evite chaje rezilta detèktè sansib.Sa a sipòte transfè siyal cleaner soti nan detèktè tankou tanperati, presyon, oswa eleman deteksyon limyè.

Low Power Instrumentation Systems

Aparèy la adapte byen nan instrumentation ki dwe rete aktif pou peryòd tan.Li bay anplifikasyon fiks pandan y ap kenbe itilizasyon pouvwa ba.Sa fè li apwopriye pou ekipman siveyans kote konpòtman siyal konsistan ak efikasite yo tou de obligatwa.

Konsomatè Elektwonik Analòg Front End Circuits

AD8542AR yo itilize nan etap analòg devan pou prepare siyal pou konvèsyon oswa blòk kontwòl.Li ede estabilize nivo vòltaj ak tranzisyon siyal lis.Sa a amelyore konsistans nan chemen odyo, sikui opinyon itilizatè, ak koòdone analòg ki ba vitès.

Endistriyèl Kontwòl ak Siveyans Sistèm

Nan sistèm endistriyèl yo, anplifikatè a sipòte kondisyone siyal pou kontwòl fidbak ak chemen siveyans.Ranje lajè tanperati opere li yo pèmèt li fonksyone seryezman atravè kondisyon anviwònman k ap chanje.Sa a sipòte konpòtman sistèm previzib nan operasyon alontèm.

Anplifikasyon Objektif Jeneral nan Sistèm Embedded

AD8542AR a souvan chwazi pou travay anplifikasyon jeneral nan platfòm entegre.Li ka tampon siyal ant blòk analòg ak dijital melanje.Fleksibilite sa a pèmèt li sipòte filtraj, dekale, ak fonksyon izolasyon nan desen kontra enfòmèl ant.

Deskripsyon dimansyon AD8542AR

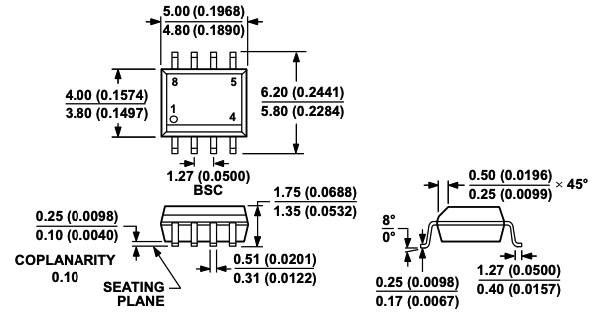

Kontra enfòmèl ant pake sifas-mòn defini pa uit kondwi ranje simetrik alantou yon kò etwat rektangilè, ak dimansyon espesifye an milimèt ak ekivalan pous pou referans.Layout la montre yon lajè kò apeprè 3.80 a 4.00 mm ak yon longè jeneral sou 4.80 a 5.00 mm, ak yon anplasman plon nominal nan 1.27 mm.Jeyometri plon gen ladan lajè plon defini, epesè, ak wotè distans pou asire bon soude ak coplanarity, ki espesifye nan 0.10 mm.Desen an idantifye aliyman plan syèj, ang plon, ak detay chanfrein, epi li note konfòmite ak estanda JEDEC MS-012-AA, ki bay konpatibilite mekanik konsistan pou asanblaj tablo sikwi enprime.

Avantaj ak dezavantaj AD8542AR

Avantaj

• Doub chanèl konsepsyon sipòte konsepsyon sikwi kontra enfòmèl ant

• Aktyèl ekipman pou ba sipòte operasyon enèji efikas

• Antre ak pwodiksyon tren an tren pèmèt pi bon itilizasyon vòltaj ekipman pou ba

• Trè ba opinyon patipri aktyèl kostim sous siyal enpedans segondè

• Lajè ranje tanperati opere sipòte anviwònman varye

• Konpòtman ki estab adapte ak manyen siyal analòg jeneral

Dezavantaj

• Pleasant benefis limite limite itilizasyon nan siyal frekans ki pi wo yo

• Pousantaj slew modere limite repons a chanjman siyal rapid yo

• Ranje vòltaj ekipman pou pa sipòte pi wo sistèm vòltaj

• Konsepsyon jeneral ka pa adapte aplikasyon pou bri ki ba anpil

AD8542AR Altènatif

Nimewo Pati	Manifakti	Karakteristik kle	Sèvi ak Ka / Nòt
AD8542ARM-REEL	Analog Devices, Inc.	Doub anplifikatè operasyon ki ba-pouvwa ak operasyon pwodiksyon tren-a-ray, aktyèl patipri opinyon ki ba, ak pèfòmans ki estab sou yon ranje tanperati lajè.Apwovizyone nan anbalaj kasèt ak bobin pou asanble otomatik.	Byen adapte pou konsepsyon ki mache ak pil ak espas ki limite ki konte sou pwodiksyon otomatik sou sifas mòn, ki gen ladan enstriman pòtab ak sikwi kondisyone siyal Capteur.
AD8542AR-REEL7	Analog Devices, Inc.	Deb jeneral-bi amp op ki gen rezilta tren-a-ray, ba kouran kiesan, ak karakteristik elektrik konsistan.Livre nan anbalaj bobine gwo volim.	Souvan yo itilize nan fabrikasyon gwo volim pou travay pwosesis siyal analòg tankou anplifikasyon, tanpon, ak kondisyone nan sistèm kontwòl ak siveyans.
AD8542AR-REEL	Analog Devices, Inc.	Anplifikatè operasyon doub ki ba-pouvwa ak kapasite pwodiksyon tren-a-ray, Pleasant modere, ak aktyèl patipri opinyon ki ba.Ki fèt pou aplikasyon sifas-mòn.	Apwopriye pou sikui analòg jeneral kote konsomasyon pouvwa ki ba ak anbalaj sifas kontra enfòmèl ant yo obligatwa, tankou elektwonik konsomatè ak sistèm entegre.

Konsènan Analog Devices, Inc.

Analog Devices, Inc. se yon konpayi teknoloji ki konsantre sou konsepsyon ak pwodiksyon analòg, siyal melanje, ak konpozan siyal dijital.Dosye pwodwi li yo sipòte mezi siyal, konvèsyon, kontwòl pouvwa, ak manyen done atravè yon pakèt sistèm elektwonik.Konpayi an sèvi mache tankou ekipman endistriyèl, kominikasyon, aparèy swen sante, ak elektwonik konsomatè.Istwa fonksyònman long li yo reflete yon konsantre sou pèfòmans ki estab, bon jan kalite konsistan, ak sipò pwodwi alontèm.Konpozan konpayi an yo souvan itilize nan sistèm ki mande konpòtman siyal serye nan divès kondisyon elektrik ak anviwònman an.

Konklizyon

AD8542AR a ofri yon melanj balanse nan itilizasyon pouvwa ki ba, pèfòmans ki estab, ak manyen siyal fleksib.Ou ka konte sou konfigirasyon doub chanèl li yo pou ekonomize espas epi redwi pati siplemantè nan kous ou a.Konpòtman tren-a-ray li yo ede ou jwenn plis soti nan vòltaj ekipman pou ba san patipri konplèks.Avèk aktyèl patipri opinyon ki ba ak vòltaj konpanse, li okipe ti siyal pwòp.Aparèy la travay byen nan yon seri tanperati lajè, fè li serye nan anpil anviwònman.An jeneral, li adapte byen nan desen analòg chak jou kote senplisite ak efikasite enpòtan.

Fichye done PDF

Fèy done AD8542AR:

AD8542AR.pdf

AD8542AR.pdf
