ADM5170AP Liy Chofè Gid: Karakteristik, pinout, aplikasyon pou ak RS-232/RS-423 konvèsyon siyal

Gid sa a se tout sou ADM5170AP a, yon chip espesyal ki ede voye siyal nan sistèm kominikasyon dijital.Li konsantre sou ki jan chip sa a pran siyal lojik debaz (tankou TTL oswa CMOS) ak konvèti yo nan pi fò RS-232 oswa RS-423 siyal pou pi bon transmisyon.Li eksplike tou kijan ADM5170AP a pèmèt ou chwazi mòd pwodiksyon an, ajiste vitès siyal la, epi itilize li avèk efikasite.Li mete aksan sou ki jan sa a chip fè li pi fasil konekte epi voye done byen klè ak fiable sou pi long distans.

Katalòg

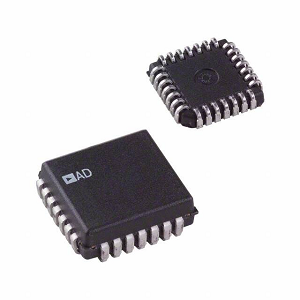

ADM5170AP Apèsi sou lekòl la

A ADM5170AP se yon chofè versatile liy octal pwepare pou sistèm kominikasyon dijital, manyen pousantaj done jiska 116 kb/s.Li se inikman Enjenieri yo aksepte TTL oswa CMOS entrain, ki Lè sa a, yo Envèse ak tradui nan RS-232E oswa RS-423A nivo siyal.Sa a se fleksibilite ki reji pa mòd nan chwazi entrain MS+ ak MS-;Mete tou de nan GND inisye RS-423 operasyon, tandiske konekte MS+ VDD ak MS- VSS pèmèt RS-232 operasyon.Pousantaj nan pwodiksyon touye ka tise byen ajiste soti nan 10 V/µs a 2.2 V/µs pa konekte yon rezistans ekstèn ant pousantaj la SLEW Ajiste (SRA) PIN ak GND, akomode divès kalite longè kab ak kalite.Aparèy la tou karakteristik rezilta ki ka enfim lè l sèvi avèk EN (pèmèt opinyon an) PIN, sa ki pèmèt pataje nan yon liy pwodiksyon komen ki amelyore sistèm konsepsyon fleksibilite ak efikasite.ADM5170AP a entegre ba pouvwa CMOS teknoloji, pwodiksyon kout sikwi pwoteksyon, ak TTL/CMOS entrain konpatib, fè li yon chwa ideyal pou gwo vitès modèm, òdinatè I/O pò, ak aplikasyon pou nivo lojik tradiksyon.

Si w ap panse sou amelyore sistèm ou oswa agrandi liy pwodwi ou, ADM5170AP a se yon chwa entelijan.Kontakte nou jodi a pou mete lòd esansyèl ou epi asire envantè ou satisfè demann ak eleman sa a pèfòmans-wo.

ADM5170AP konfigirasyon PIN

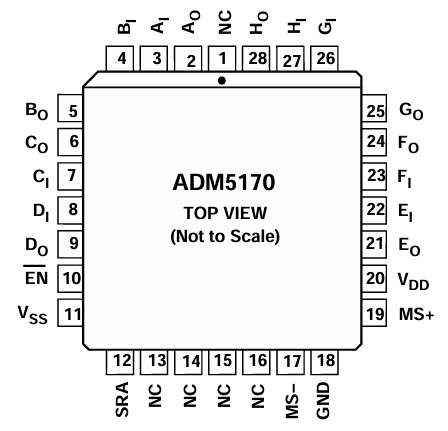

Mnemonik	Fonksyone
VD	D 'ekipman pou pouvwa, +10 V ± 10%.
VS	D 'ekipman pou pouvwa, –10 V ± 10%.
YD	PIN tè.Dwe konekte ak 0 V.
YounMwen ...HMwen	D 'dijital pou chofè A a H.
YounO ...HO	RS-232/RS-423 pwodiksyon soti nan chofè A H.
En	Pèmèt PIN.Lè segondè, tout rezilta yo 3-deklare.
MS+, MS–	Mode chwazi entrain.Itilize pou kontwole nivo pwodiksyon an balanse.Avèk MS+ & MS- ki konekte ak GND, RS-423A nivo pwodiksyon yo chwazi.Ak MS+ ki konekte ak VD ak MS– ki konekte ak VS, RS-232 Nivo pwodiksyon yo devlope.
SrA	Slew to ajiste opinyon.Yon rezistans ekstèn (2 kΩ a 10 KΩ) Konekte ant PIN sa a ak GND itilize pou kontwole pwodiksyon an touye To (10 V/µs a 2.2 V/µs).

ADM5170AP CAD Modèl

ADM5170AP senbòl

ADM5170AP anprint

ADM5170AP 3D modèl

ADM5170AP Karakteristik

• Uit chofè liy sèl-te fini: ADM5170AP a gen ladan uit chofè liy endepandan nan yon pake, sa ki pèmèt pou chanèl miltip nan transmisyon done ansanm.Karakteristik sa a itil pou sistèm kominikasyon dijital konplèks ki egzije plizyè rezilta siyal

• Nòm Konfòmite: Aparèy sa a konfòme avèk EIA RS-232E, RS-423A, ak CCITT V.10/X.26 estanda, asire li ka opere san pwoblèm nan yon seri de fondasyon kominikasyon dijital ak se konpatib ak pwotokòl kominikasyon entènasyonal yo.

• Pwogramasyon pousantaj touye: Ou ka ajiste pousantaj la pwodiksyon touye soti nan 10 V/µs a 2.2 V/µs pa konekte yon rezistans ekstèn ant pousantaj la SLEW Ajiste (SRA) PIN ak tè.Sa a ajisteman pèmèt pou amann-akor nan entegrite siyal dapre karakteristik sa yo nan kab la konekte, diminye refleksyon siyal ak erè transmisyon.

• Lajè ekipman pou vòltaj ranje : ADM5170AP a opere ak yon ranje vòltaj ekipman pou soti nan 9 V a 15 V pou VDD ak soti nan –9 V a –15 V pou VSS.Sa a gwo ranje akomode founiti pou pouvwa divès kalite, amelyore fleksibilite aparèy la nan konfigirasyon sistèm diferan.

• Ba pouvwa CMOS teknoloji: Bati ak ba pouvwa CMOS teknoloji, ADM5170AP a diminye konsomasyon pouvwa desann nan 40 MW lè enfim.Karakteristik sa a enpòtan pou ekonomize enèji nan sistèm ki egzije tan long operasyon ak dirab.

• 3-eta sorti: Broch yo pwodiksyon nan ADM5170AP a ka enfim lè l sèvi avèk en (pèmèt opinyon an) PIN.Sa a fonksyonalite pèmèt pou pataje nan liy kominikasyon komen ak anpeche entèferans siyal, fè li ideyal pou sistèm kote plizyè chofè pataje chemen pwodiksyon.

• TTL/CMOS entrain konpatib: Chofè a liy aksepte tou de TTL ak CMOS nivo opinyon, ofri adaptabilite nan entèfas ak divès kalite fanmi lojik.Karakteristik sa a senplifye pwosesis konsepsyon an pa elimine bezwen pou pyès ki nan konpitè nivo adisyonèl.

• Sòti pwoteksyon kout sikwi: Li gen ladan bati-an pwoteksyon kont bout pantalon pwodiksyon, ki amelyore fyab la ak rezistans nan aparèy la pa anpeche domaj akòz sikwi aksidan kout pandan operasyon.

ADM5170AP blòk dyagram

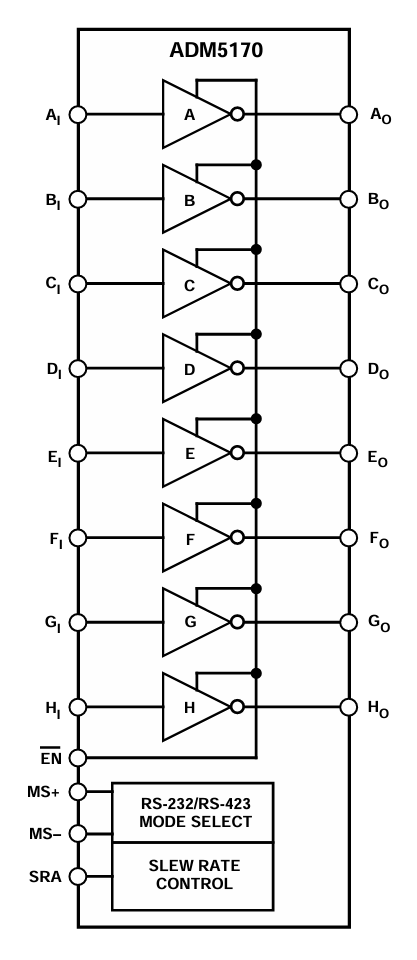

A Dyagram blòk nan la ADM5170AP ilistre fonksyon li kòm yon chofè liy oktal, manyen uit chanèl siyal opinyon-pwodiksyon ki make A nan H. Chak opinyon siyal (AI a HI) pase nan yon chofè liy dedye Inverting, ki konvèti TTL/CMOS Siyal Antre nan nivo pwodiksyon apwopriye liy chofè (AO HO).Rezilta sa yo ka opere anba swa RS-232 oswa RS-423 estanda, tou depann de mòd la chwazi via MS+ ak MS- broch.A MODE CHWAZI Blòk nan pati anba a nan dyagram lan chanje ant RS-232 ak RS-423 nivo siyal.

Anplis de sa, dyagram lan montre yon Slew To Kontwòl PIN (SRA), ki pèmèt yo ajiste to tranzisyon an nan siyal yo pwodiksyon.Sa a ede jere entegrite siyal ak entèferans elektwomayetik (EMI), patikilyèman sou pi long liy transmisyon.A En PIN se yon kontwòl pèmèt ki aktive oswa désactivée tout chofè ansanm.An jeneral, ADM5170AP a se yon chofè liy versatile IC yo itilize nan sistèm kominikasyon dijital, ki fèt pou sipòte plizyè estanda epi asire transmisyon siyal serye sou lyen done seri.

ADM5170AP espesifikasyon

Lèt	Paramèt
Fabrikan	Aparèy analog Inc.
Anbalaj	Tib
Estati pati	Demode
Lèt	Chofè
Pwotokòl	RS232, RS423
Kantite chofè/récepteurs	8/0
Pousantaj done	116kbps
Vòltaj - Pwovizyon pou	9V ~ 15V
Tanperati opere	-40 ° C ~ 85 ° C
Kalite aliye	Sifas mòn
Pake / Ka	28-LCC (J-plon)
Pake aparèy founisè	28-PLCC (11.51x11.51)
Nimewo pwodwi baz	ADM5170

ADM5170AP pwodiksyon mòd pwogramasyon

Chip nan ADM5170AP gen de mòd pwodiksyon ki kite li travay ak estanda vòltaj diferan pou voye siyal.Mòd sa yo se:

1. Mòd pwodiksyon ki ba: Sa a mòd swiv RS-423A estanda a, ki te itilize pou senp, pwen-a-pwen kominikasyon.Pou itilize mòd sa a, konekte mòd yo chwazi broch, ki make MS+ ak MS-, dirèkteman nan tè a (GND).Sa a konfigirasyon kenbe nivo yo vòltaj pi ba ak plis kontwole, ki se bon pou evite entèferans lè liy yo fèmen ansanm.

2. mòd pwodiksyon segondè: Sa a mòd matche estanda a RS-232 epi li se apwopriye pou senaryo kote câbles yo long oswa siyal la gen vwayaje byen lwen, kòm li pèmèt pou pi fò ak pi wo siyal vòltaj.Pou aktive sa a mòd, konekte MS+ nan ekipman pou pouvwa a pozitif (VDD) ak MS - nan ekipman pou pouvwa a negatif (VSS).Sa fè pwodiksyon an pi fò, asire siyal la rete klè sou pi long distans.

Entrain				Rezilta
MS+	MS–	En	Done
YD	YD	0	0	5 V a 6 V (RS-423)
YD	YD	0	1	–5 V a –6 V (RS-423)
VD	VS	0	0	(VDD-3 V) (RS-232) ¹
VD	VS	0	1	(VSS + 3 V) (RS-232) ¹
X	X	1	X	Segondè z

Aplikasyon ADM5170AP

Sistèm kominikasyon gwo vitès

ADM5170AP a depreferans adapte pou sistèm kominikasyon gwo vitès akòz kapasite li nan okipe pousantaj done jiska 116 KB/s.Sa fè li pafè pou aplikasyon ki mande rapid ak serye transmisyon done sou rezo.

Odinatè I/O pò ak periferik

Sa a se chofè liy itilize anpil nan entèfas opinyon òdinatè/pwodiksyon pò ak periferik.Konpatibilite li yo ak nivo TTL/CMOS ak RS-232E/RS-423A estanda asire li ka transparans entegre ak nan yon pakèt domèn pyès ki nan konpitè òdinatè, amelyore koneksyon ak koule done ant aparèy.

High-vitès modèm

Bay segondè li yo manyen pousantaj done ak reglabl pousantaj touye, ADM5170AP a se yon chwa ekselan pou gwo vitès aplikasyon modèm.Li ede modile ak demodule siyal done efektivman, asire koneksyon entènèt klè ak ki konsistan.

Enprimant

Nan enprimant, ADM5170AP a ede nan transmisyon an serye nan done ant òdinatè a ak enprimant lan.Kapasite li nan transmèt done efektivman sou pi long distans san yo pa pèt asire-wo kalite, operasyon enprime vit.

Tradiksyon nivo lojik

Aparèy la tou jwe yon wòl nan tradiksyon nivo lojik, konvèti TTL oswa CMOS nivo opinyon nan RS-232E oswa RS-423A nivo pwodiksyon.Fonksyon sa a bon nan sistèm kote aparèy opere nan diferan nivo lojik, asire konpatibilite ak kominikasyon efikas nan tout divès konpozan elektwonik.

ADM5170AP pati ki sanble

• ADM560JRSZ

• ADM5170JP-bobin

• ADM560JRS

ADM5170AP avantaj

Doub pwotokòl sipò ak mòd chwazi

ADM5170AP a pèmèt yo chwazi ant RS-232E ak RS-423A estanda pwodiksyon lè l sèvi avèk mòd chwazi entrain (MS+ ak MS-).Sa a konpatibilite doub ofri fleksibilite nan konsepsyon aplikasyon an, akomode kondisyon kominikasyon divès kalite san yo pa bezwen an pou eleman adisyonèl.

Uit chofè endepandan

Entegre uit yon sèl-te fini chofè liy nan yon sèl pake, ADM5170AP a minimize bezwen an pou bato miltip, ekonomize espas ak diminye konpleksite nan konsepsyon sistèm.Entegrasyon sa a se benefisye nan anviwònman ak limite PCB byen imobilye.

Lajè ekipman pou vòltaj ranje

Kapasite aparèy la pou opere atravè yon seri vòltaj lajè ekipman pou (9 V a 15 V pou VDD, ak –9 V a –15 V pou VSS) fè li adaptab nan anviwònman pouvwa divès kalite, amelyore sèvis piblik li yo nan divès anviwònman operasyonèl.

Ba konsomasyon pouvwa

Prezante ba pouvwa CMOS teknoloji, ADM5170AP a konsome mwens pouvwa, espesyalman lè enfim (sèlman 40 MW).Efikasite enèji sa a fè li apwopriye pou aplikasyon pou kote konsèvasyon pouvwa ki nesesè, tankou batri-opere aparèy.

TTL/CMOS entrain konpatib

Konpatibilite li yo ak estanda TTL ak CMOS nivo lojik asire ADM5170AP a ka transparans koòdone ak yon gwo ranje nan sistèm dijital, elimine bezwen pou nivo-déplacement pyès ki nan konpitè ak senplifye konsepsyon sistèm.

Sòti pwoteksyon kout sikwi

Avèk bati-an pwoteksyon kont bout pantalon pwodiksyon, ADM5170AP a bay ranfòse durability ak disponiblite, pwoteje aparèy la ak sistèm nan soti nan domaj ki te koze pa sikwi aksidan kout pandan operasyon.

ADM5170AP Dimansyon anbalaj

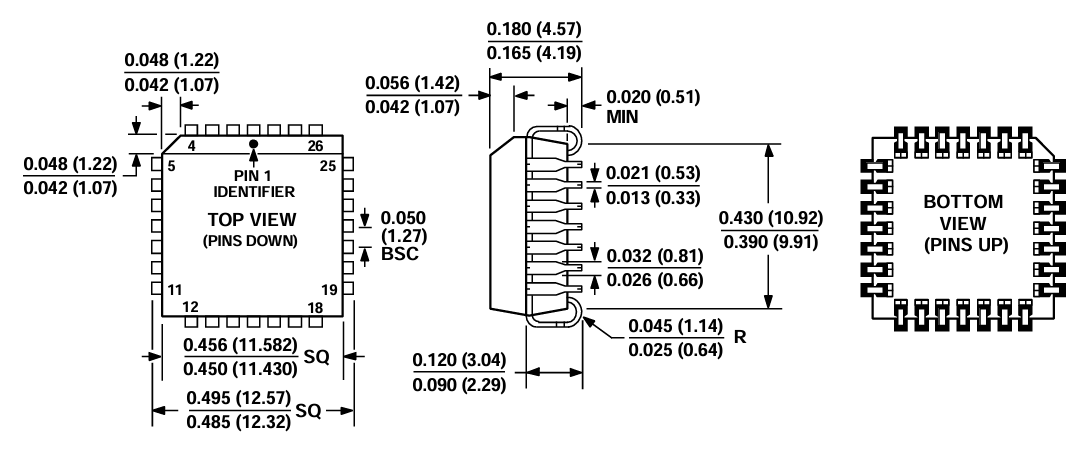

Dimansyon pake

Paramèt	Dimansyon (mm)
Lajè kò (min - max)	12.32 - 12.57
Longè kò (min - max)	11.43 - 11.58
Wotè Kò (Min - Max)	9.91 - 10.92
Plon span (min - max)	4.19 - 4.57
Plon anplasman (tipik)	1.27
Epesè plon (min - max)	0.33 - 0.53
Plon lajè (min - max)	0.64 - 1.14
Wotè kanpe (min)	0.51
Plon lajè zepòl (min - max)	1.07 - 1.42
Reyon kwen (R) (Min - Max)	0.64 - 1.14

Pake deskripsyon

Adm5170AP manifakti

ADM5170AP a manifaktire pa Aparèy analog Inc. (ADI), yon lidè globalman rekonèt nan konsepsyon an ak pwodiksyon nan pèfòmans-wo analòg, melanje-siyal, ak dijital pwosesis siyal (DSP) sikwi entegre.Te fonde an 1965 ak biwo santral li nan Wilmington, Massachusetts, ADI se li te ye pou fournir dènye solisyon semi-conducteurs ki sèvi aplikasyon nan tout endistri tankou kominikasyon, automatisation endistriyèl, sistèm otomobil, ak konsomatè elektwonik.Repitasyon Adi a pou fyab ak inovasyon reflete nan konpozan tankou ADM5170AP a, ki montre konsantre konpayi an sou entegrite siyal, konsomasyon pouvwa ki ba, ak fleksibilite sistèm.Aparèy analog asire ke chak pwodwi, ki gen ladan ADM5170AP a, satisfè bon jan kalite sevè ak estanda pèfòmans pou sistèm modèn elektwonik.
