Gid akseleromètr: Ki jan li fonksyone, kalite, espesifikasyon, ak itilizasyon

Yon akseleromètr se yon ti Capteur ki ede w mezire mouvman, vibrasyon, enklinezon, ak efè gravite a.Nan atik sa a, ou pral aprann ki sa yon akseleromètr ye, ki jan li detekte akselerasyon lè l sèvi avèk eleman deteksyon entèn yo, ak espesifikasyon kle yo ki defini pèfòmans li yo.Ou pral eksplore tou diferan kalite akseleromèt ki baze sou teknoloji deteksyon, aks mezi, ak siyal pwodiksyon.Aplikasyon komen ak konparezon klè ak lòt detèktè mouvman yo kouvri tou.

Katalòg

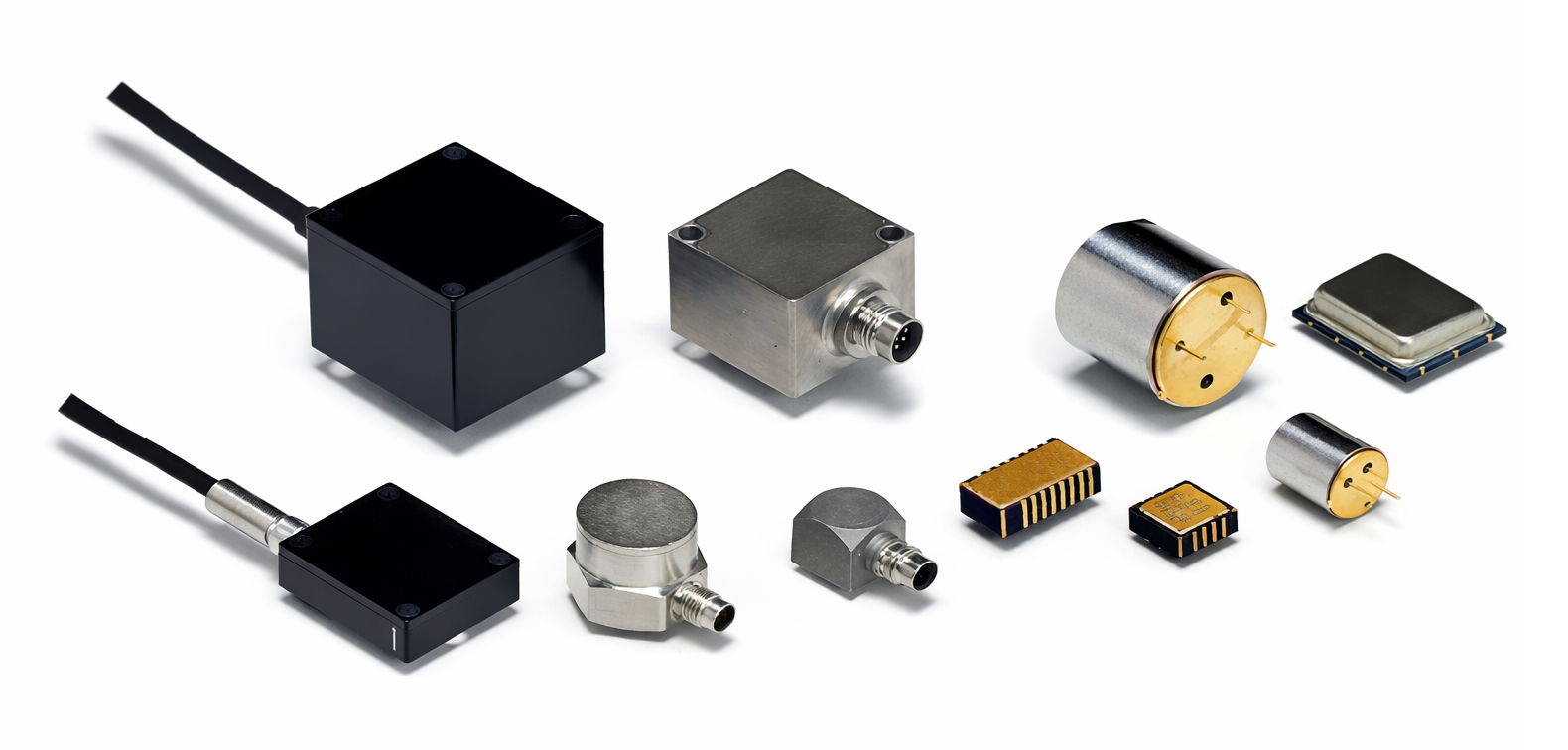

Figi 1. Akseleromètr

Ki sa ki se yon akseleromètr?

Yon akseleromètr se yon Capteur elektwonik kontra enfòmèl ant ki fèt pou detekte chanjman nan mouvman ak oryantasyon lè w santi fòs akselerasyon yo.Li reponn a tou de fòs fiks ak chanjman ki aji sou yon objè, ki gen ladan mouvman ak efè gravitasyonèl.Akseleromètr yo bati nan divès fòm fizik, sòti nan aparèy miniature nan nivo chip nan lojman rezistan endistriyèl.Pwodiksyon yo bay done mezirab ki ka entèprete pa sikui elektwonik oswa sistèm dijital.

Prensip k ap travay nan yon akseleromètr

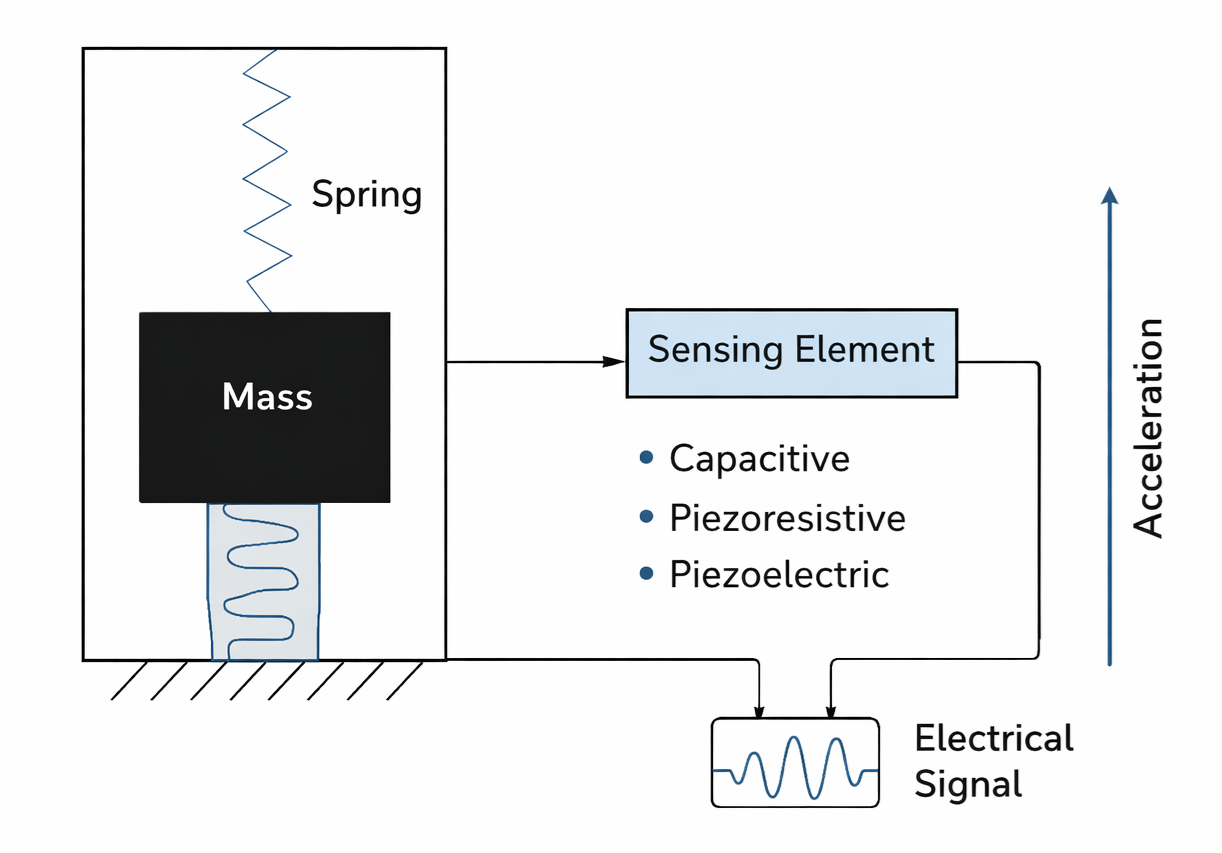

Figi 2. Prensip k ap travay nan yon akseleromètr

Yon akseleromètr travay lè li santi mouvman an nan yon mas prèv lè aparèy la fè eksperyans akselerasyon.Anba kondisyon estasyonè, mas prèv la rete nan pozisyon ekilib li.Lè akselerasyon aplike, inèsi nan mas prèv la lakòz li deplase relatif nan ankadreman an Capteur.Figi 2 montre prensip fonksyònman sa a.Kòm akselerasyon aji sou Capteur a, mas la sispann defle kont fòs la restore nan sezon prentan an.Kantite deplasman an dirèkteman gen rapò ak grandè ak direksyon akselerasyon aplike a.

Deplasman mekanik sa a detekte pa eleman deteksyon an, ki konvèti mouvman mas prèv la nan yon chanjman elektrik mezirab.Tou depan de metòd deteksyon an, chanjman sa a ka parèt kòm yon varyasyon nan kapasite, rezistans, oswa chaj pwodwi.Sikwi a deteksyon trete chanjman sa a epi li pwodui yon siyal elektrik ki pwopòsyonèl ak akselerasyon aplike a.

Espesifikasyon akseleromètr

Spesifikasyon	Deskripsyon
Mezi Range	Ranje komen yo ± 2 g, ± 4 g, ± 8 g, ± 16 g, ak jiska ± 200 g
Sansiblite	Tipik sansiblite se 1 mV pou chak g a 1000 mV pou chak g
Rezolisyon	Rezolisyon varye ant 8 ti jan ak 24 ti jan depann sou kalite ADC
Kalite Sòti	Disponib kòm vòltaj analòg oswa dijital I2C ak SPI
Aks Mezi	sèl aks, doub aks, oswa twa aks deteksyon
Bandwidth	Frekans Pleasant varye ant 10 Hz ak 5000 Hz
Frekans Repons	Repons plat nan ranje bandwidth rated la
Dansite bri	Tipik bri dansite se 20 µg pou chak √Hz a 300 µg pou chak √Hz
Zewo g Offset	Erè konpanse se tipikman ± 20 mg a ± 100 mg
Linearite	Linearite erè a se mwens pase ± 0.5 pousan nan echèl konplè
Kwa aks Sansiblite	Kwa aks sansiblite se pi ba pase 2 pousan
Opere Voltage	Pwovizyon pou vòltaj varye ant 1.8 V ak 5.5 V
Kouran Konsomasyon	Ba pouvwa modèl konsome 1 µA a 500 µA
Opere Tanperati	Estanda ranje se -40 °C a +85 °C
Chòk Siviv	Chòk tolerans varye ant 2000 g ak 10000 g
Done Sòti Pousantaj	Done pousantaj varye ant 1 Hz ak 10 kHz
Entèfas Pwotokòl	Kalite dijital sipòte I2C, SPI, oswa UART
Kalite pake	Komen pakè yo gen ladan LGA, QFN, ak DIP
Gwosè	Tipik gwosè Capteur se 2 mm × 2 mm a 5 mm × 5 mm
Kalibrasyon	Faktori kalibre pou sansiblite ak konpanse
Kalite aliye	Sifas mòn oswa nan twou aliye
Presizyon	An jeneral presizyon se tipikman ± 1 pousan a ± 5 pousan
Drift	Tanperati drift se mwens pase 0.01 g pou chak °C
Tan repons	Tan repons se anba 1 ms
EMI Rezistans	Ki fèt pou reziste bri elektwomayetik endistriyèl

Kalite akseleromèt ki baze sou Teknoloji deteksyon

Akseleromèt kapasitif

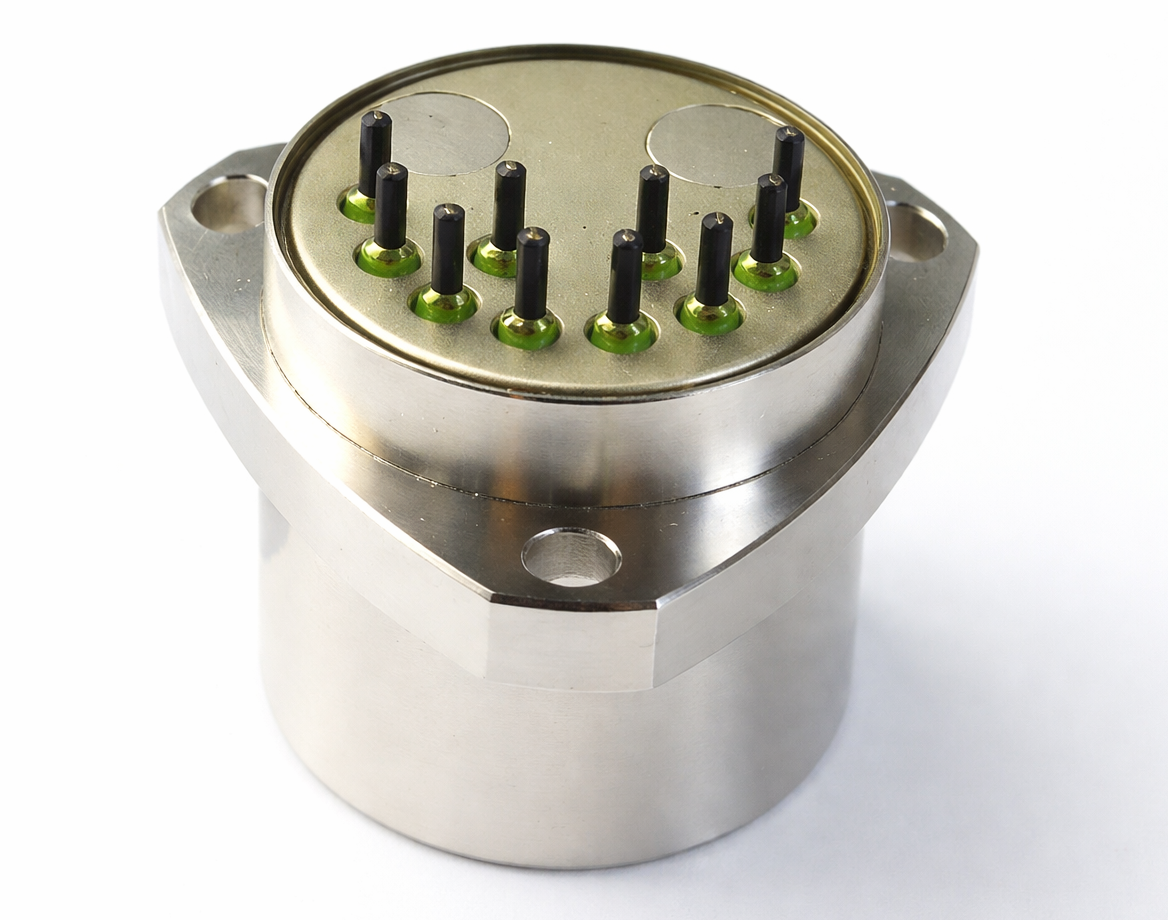

Figi 3. Akseleromètr kapasitif

Akseleromèt kapasitif depann sou chanjman nan kapasite ki te koze pa mouvman an nan yon mas prèv mikwo-echèl nan estrikti nan Capteur.Konsepsyon yo pèmèt deteksyon egzak ti chanjman akselerasyon ak repetibilite ekselan.Akseleromèt sa yo byen adapte pou mezi ki ba-frekans ak estatik tankou enklinezon ak oryantasyon.Gwosè kontra enfòmèl ant yo ak konsomasyon pouvwa ki ba fè yo ideyal pou sistèm elektwonik entegre ak pòtab.

Akseleromèt piezoelectric

Figi 4. Piezoelectric Akseleromètr

Akseleromèt piezoelectric jenere yon siyal elektrik lè yo sibi estrès mekanik pwovoke pa akselerasyon.Yo patikilyèman efikas nan kaptire mouvman rapid ak vibrasyon wo-frekans ak distòsyon siyal minim.Akòz prensip fonksyònman yo, yo pa reponn ak akselerasyon konstan oswa trè dousman ki chanje.Detèktè sa yo lajman itilize nan anviwònman kote analiz Vibration ak repons dinamik yo enpòtan.

Akseleromèt piezorezistif

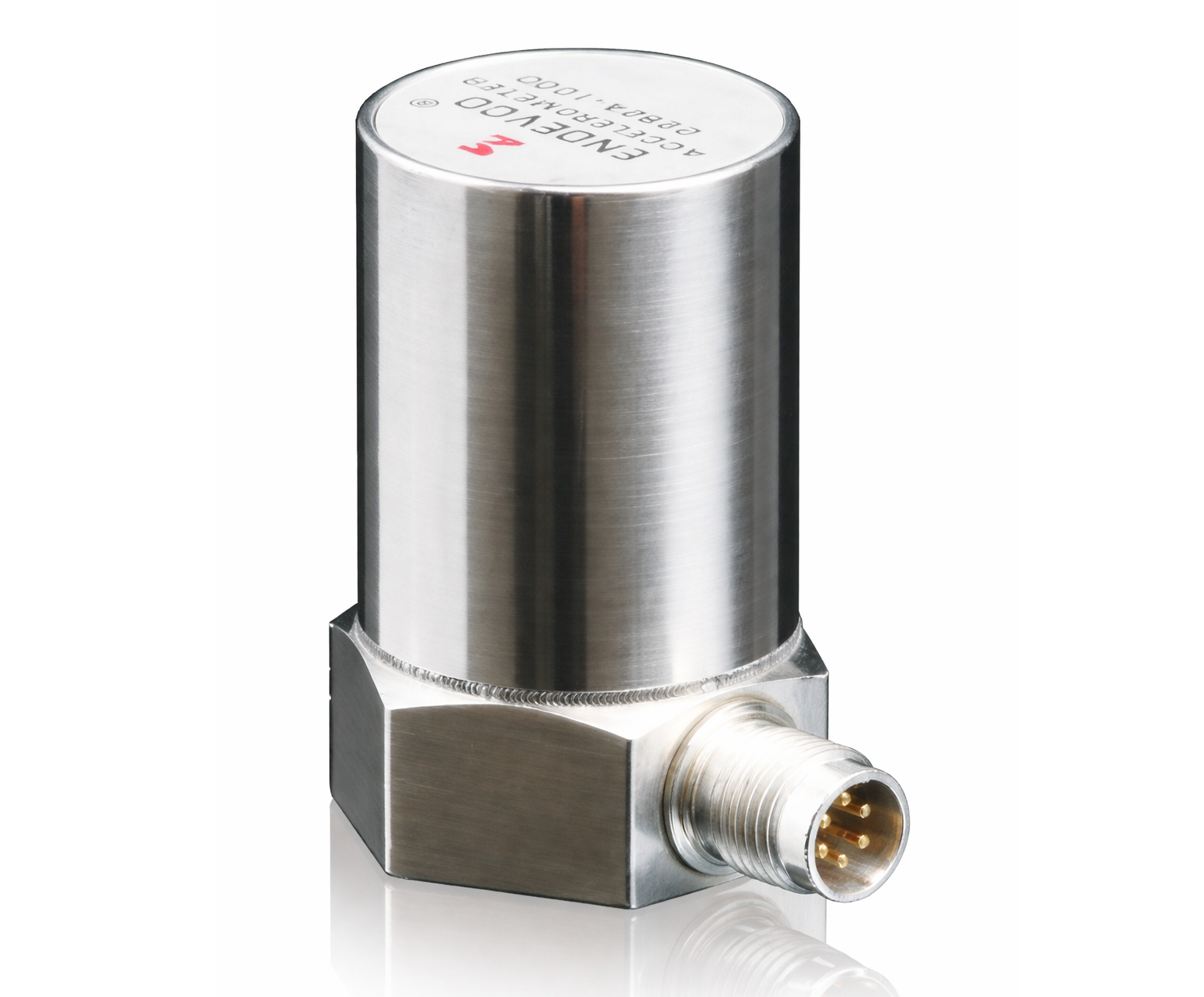

Figi 5. Akseleromètr piezoresistif

Akseleromètr piezorezistif yo detekte akselerasyon lè yo kontwole chanjman rezistans nan eleman deteksyon tension.Konstriksyon solid yo pèmèt yo kenbe tèt ak gwo chòk mekanik ak kondisyon fonksyònman difisil.Kontrèman ak kèk lòt teknoloji, yo ka opere seryezman atravè ranje tanperati lajè.Sa fè yo apwopriye pou aplikasyon pou mande kote durability ak rezistans enpak yo bezwen.

Kalite akseleromèt ki baze sou mezi aks

Akseleromèt sèl-aks

Figi 6. Akseleromètr sèl-aks

Akseleromèt sèl aks mezire akselerasyon nan yon direksyon fiks.Yo anjeneral yo itilize kote mouvman limite a yon oryantasyon li te ye oswa chemen lineyè.Konsepsyon senp yo fè yo pri-efikas ak fasil yo entegre.Detèktè sa yo souvan chwazi pou travay siveyans senp ak konpleksite direksyon minimòm.

Doub-aks akseleromètr

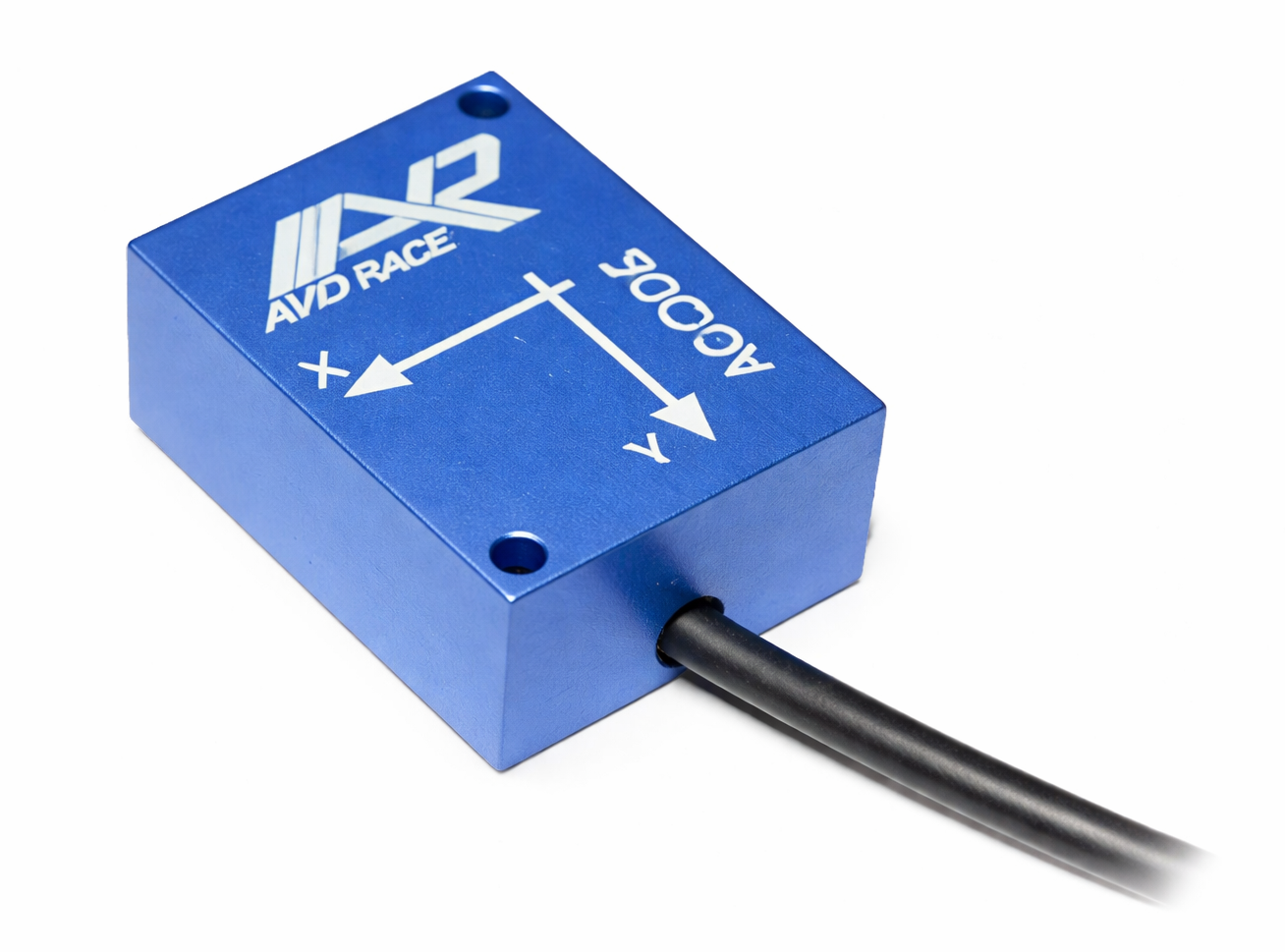

Figi 7. Akseleromètr doub

Akseleromèt doub aks mezire akselerasyon nan de direksyon pèpandikilè nan menm plan an.Kapasite sa a pèmèt deteksyon mouvman konbine tankou enklinezon ak mouvman plan.Yo ofri plis enfòmasyon espasyal pase detèktè sèl-aks pandan y ap kenbe pwosesis siyal relativman senp.Yo souvan itilize konsepsyon doub aks kote Suivi mouvman ki genyen de dimansyon ase.

Triaxial (3-Axis) Akseleromètr

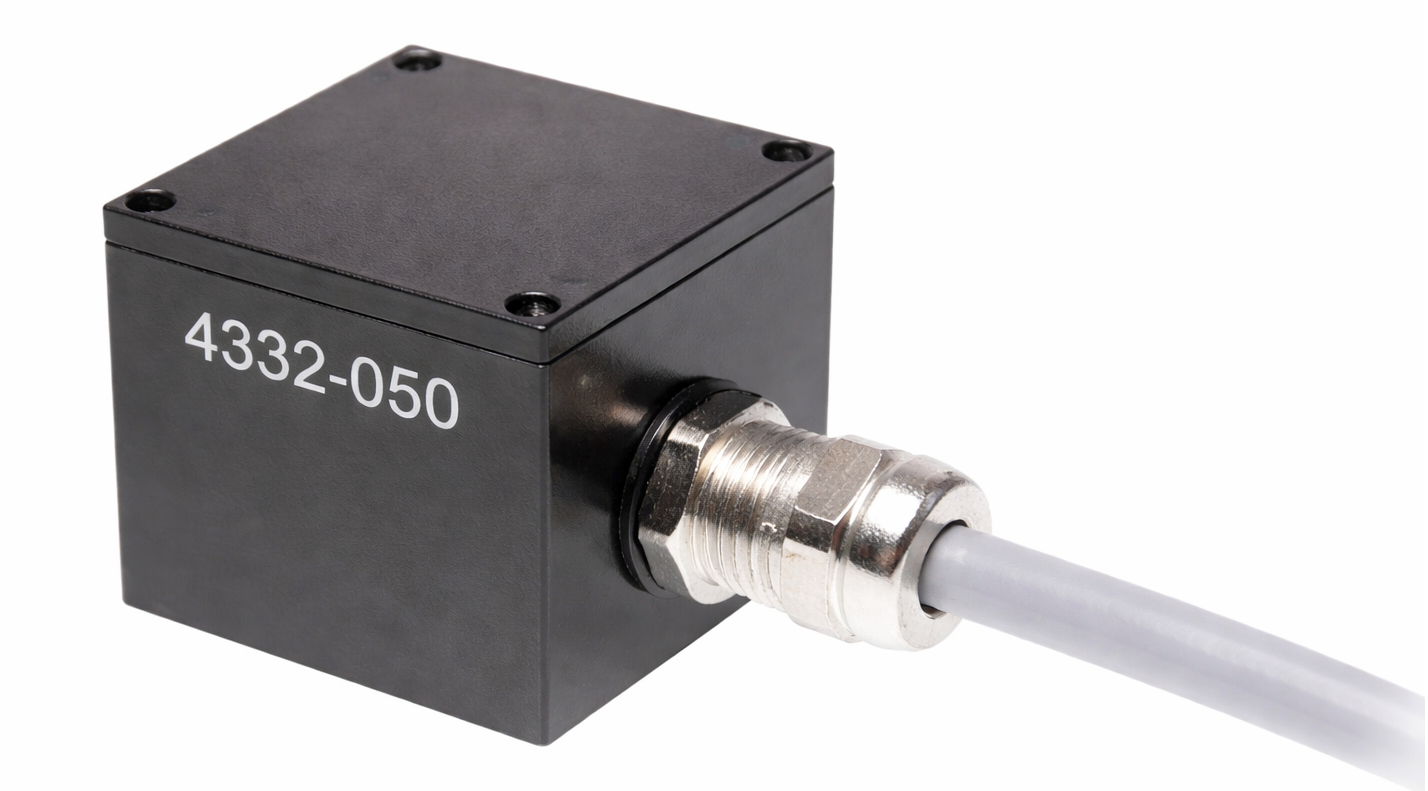

Figi 8. Triaxial (3-Axis) Akseleromètr

Akseleromèt triyaxial mezire akselerasyon an menm tan sou twa aks ortogonal.Sa a pèmèt deteksyon konplè mouvman espasyal kèlkeswa oryantasyon Capteur.Yo senplifye konsepsyon sistèm lè yo elimine nesesite pou plizyè detèktè sèl-aks.Akseleromèt triyaxial yo itilize nan aplikasyon ki mande konsyans mouvman konplè ak swiv oryantasyon.

Kalite akseleromèt ki baze sou kalite pwodiksyon

Akseleromètr analòg

Akseleromètr analòg pwodui yon siyal vòltaj kontinyèl ki varye dirèkteman ak akselerasyon.Pwodiksyon sa a pèmèt siveyans ak pwosesis entèn minim.Sepandan, bon jan kalite siyal ka afekte pa bri elektrik ekstèn ak longè kab long.Kondisyone siyal atansyon souvan obligatwa nan aplikasyon presizyon.

Akseleromèt dijital

Akseleromèt dijital yo delivre done akselerasyon nan fòma dijital lè l sèvi avèk pwotokòl kominikasyon estanda.Sa a diminye sansibilite nan bri ak senplifye transmisyon done sou distans ki pi long.Anpil akseleromèt dijital gen ladan filtraj entèn ak karakteristik kalibrasyon.Pwodiksyon estriktire yo fè yo byen adapte pou entegrasyon dirèk ak sistèm kontwòl dijital.

Aplikasyon akseleromètr

1. Elektwonik Konsomatè

Akseleromèt yo itilize nan smartphones ak wearables pou detekte mouvman ak oryantasyon aparèy.Yo pèmèt wotasyon ekran, konte etap, ak karakteristik ki baze sou mouvman.

2. Sistèm otomobil

Nan machin yo, akseleromèt yo detekte chanjman toudenkou nan vitès pandan aksidan.Yo ede deklanche èrbag ak sipòte sistèm sekirite tankou estabilite ak kontwòl ranvèsman.

3. Siveyans Endistriyèl

Akseleromèt mezire vibrasyon nan machin tankou motè ak ponp.Sa a ede jwenn pwoblèm bonè epi anpeche echèk machin inatandi.

4. Aparèy Medikal ak Swen Sante

Akseleromèt yo swiv mouvman kò nan bann Fitness ak wearables medikal.Yo itilize yo tou pou deteksyon tonbe ak siveyans aktivite pasyan yo.

5. Aerospace & Defans

Akseleromèt ede avyon, dron, ak veso espasyèl mezire mouvman ak direksyon.Yo enpòtan pou navigasyon ak sistèm kontwòl vòl.

6. Robotics & Automatisation

Nan robo, akseleromèt yo santi mouvman, enklinezon, ak enpak toudenkou.Yo ede amelyore balans, kontwòl, ak operasyon an sekirite.

7. Siveyans estriktirèl ak sismik

Akseleromèt detekte vibrasyon nan bilding ak pon.Yo itilize yo tou pou kontwole mouvman tè a pandan tranblemanntè.

Akseleromètr vs jiroskop vs Inklinomètr

Spesifikasyon	Akseleromètr	Jiroskop	Inklinomètr
Mezi Prensipal	Lineyè akselerasyon	Angilè vitès	Panche ang
Kantite mezire Inite	Mèt pou chak dezyèm kare	Degre pou chak dezyèm	Degre
Mezi tipik Range	Mwens 16 pou plis 16 mèt pa segonn kare	250 rive 2000 degre pou chak segonn	Zewo a 360 degre
Mezi estatik Kapasite	Wi	Non	Wi
Kalite Mouvman Detekte	Tradiksyon ak Vibration	Wotasyon ak vire	Enklinasyon ak pant
Nivo sansiblite	Segondè nan ba frekans yo	Segondè nan wo to wotasyon	Trè wo pou ralanti enklinezon
Siyal Sòti Kalite	Analòg oswa dijital	Digital	Analòg oswa dijital
Echantiyon komen Pousantaj	100 a 5000 hertz	100 a 8000 hertz	10 a 200 hertz
Tipik bri Dansite	50 mikwo g pou chak rasin hertz	0.01 degre pou chak segonn pou chak rasin hertz	0.001 degre
Drift sou tan	Ba	Segondè san yo pa koreksyon	Trè ba
Referans gravite Itilizasyon	Sèvi ak gravite vektè	Pa sèvi ak gravite	Sèvi ak gravite vektè
Konsomasyon pouvwa	10 a 300 mikwowatt	1 a 10 miliwatt	5 a 100 miliwatt
Faktè fòm komen	MEMS chip	MEMS chip	Modil oswa pake detèktè
Aplikasyon	Mouvman deteksyon ak siveyans vibrasyon	Oryantasyon swiv ak estabilizasyon	Nivelman ak siveyans enklinezon

Konklizyon

Akseleromètr travay pa konvèti mouvman an siyal elektrik atravè mouvman an nan yon mas prèv.Diferan desen ak teknoloji deteksyon pèmèt yo mezire akselerasyon avèk presizyon nan divès kondisyon.Kantite aks mezi ak kalite pwodiksyon afekte fason done mouvman yo kaptire ak trete.Akòz fleksibilite ak fyab yo, akseleromèt yo lajman itilize nan elektwonik konsomatè, sistèm endistriyèl, machin, swen sante, ak aplikasyon pou ayewospasyal.
