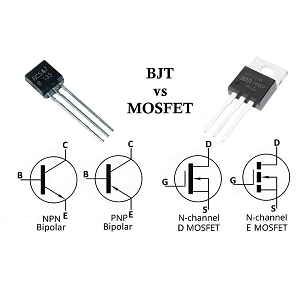

BJT vs MOSFET: diferans kle, prensip k ap travay, kalite, ak aplikasyon pou

Gid sa a pale sou de pati komen yo itilize nan elektwonik: BJT ak MOSFET.Li eksplike kisa yo ye, ki jan yo travay, ak diferan kalite yo nan chak.Li montre tou kote yo te itilize, tankou nan anplifikatè, switch, ak aparèy dijital.Ou pral aprann tou bò yo bon ak move nan tou de, kidonk, ou ka deside ki youn ki pi bon pou kous ou.

Katalòg

Ki sa ki se yon BJT ak MOSFET?

Ki sa ki se yon BJT?

Yon tranzistò junction bipolè (BJT) se yon aparèy semi -conducteurs debaz yo itilize nan tou de analòg ak elektwonik dijital.Li ranplase tib vakyòm nan byen bonè elektwonik, ede fè sikwi ki pi piti, pi vit, ak pi efikas.BJTS vini nan de fòm ki baze sou ki jan kouch entèn yo nan materyèl semi -conducteurs yo ranje ak doped.Li travay lè l sèvi avèk yon ti opinyon aktyèl nan baz la kontwole yon pi gwo aktyèl ant pèseptè a ak emeteur.Sa fè BJT a yon aparèy aktyèl-kontwole ak itil pou anplifye siyal elektrik fèb.Nan NPN BJTS, elektwon pote aktyèl la, ki bay aparèy sa yo pi wo vitès ak pi bon efikasite konpare ak kalite PNP, kote twou yo se transpòtè prensipal yo.Paske nan konpòtman previzib yo ak kapasite yo okipe chanjman siyal lineyè, BJTs yo souvan yo itilize nan sikwi analòg tankou anplifikatè odyo ak ba-bri chemen siyal.

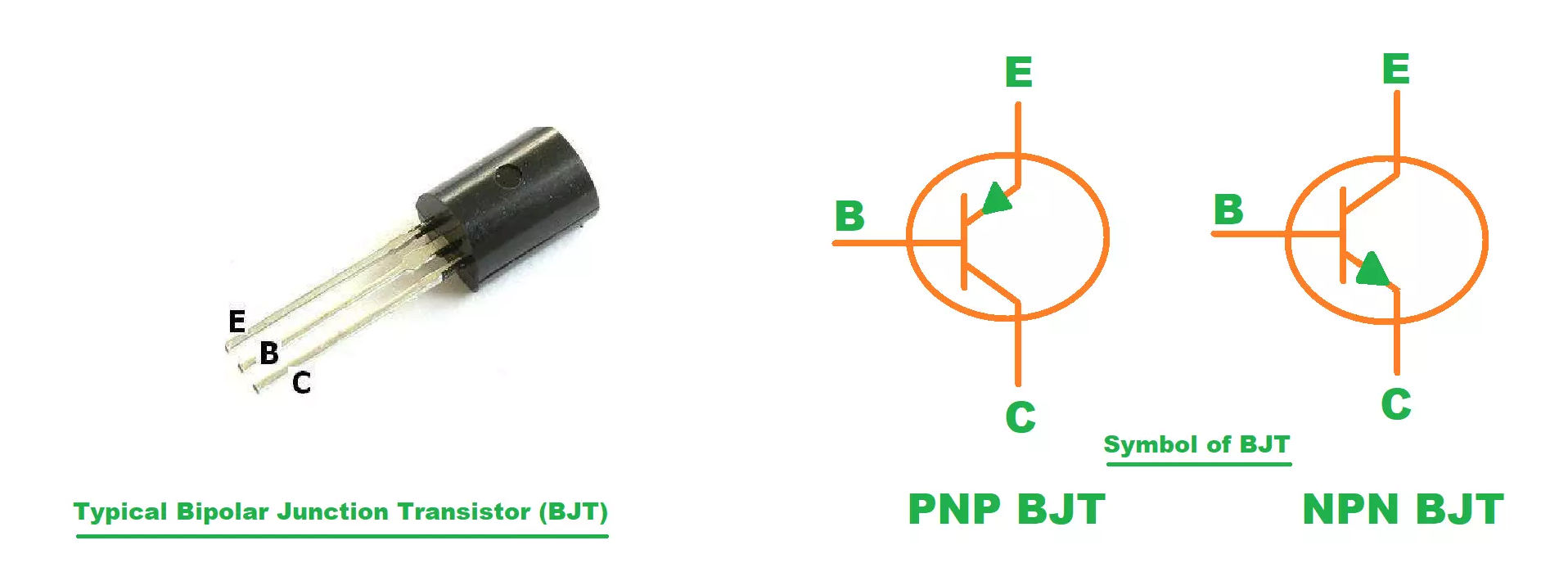

Figi 2. Bipolè Junction Transistors (BJTS)

Ki sa ki se yon MOSFET?

Yon tranzistò metal-oksid-semi-conducteurs jaden-efè (MOSFET) se yon switch vòltaj-kontwole lajman itilize nan elektwonik modèn.Kontrèman ak BJTS, ki bezwen yon aktyèl fiks nan opinyon an, yon MOSFET sèlman mande pou yon vòltaj nan pòtay lavil la kontwole aktyèl la ant sous la ak drenaj yo.Se pòtay lavil la elektrik izole soti nan kanal la pa yon kouch mens oksid, ki pèmèt aparèy la yo opere ak aktyèl ki ba anpil aktyèl.Sa a izolasyon bay MOSFETs gwo enpedans opinyon ak ede redwi itilizasyon pouvwa a, espesyalman lè aparèy la se pa chanje.MOSFET vini nan N-chanèl ak P-chanèl kalite epi yo ka opere nan swa mòd amelyorasyon (nòmalman koupe) oswa mòd rediksyon (nòmalman sou).Paske nan vitès vit oblije chanje yo, pèt pouvwa ki ba, ak konpatibilite ak sikwi lojik yo, yo yo enpòtan nan mikroproseseur, sistèm dijital, ak konvètisè pouvwa efikas.

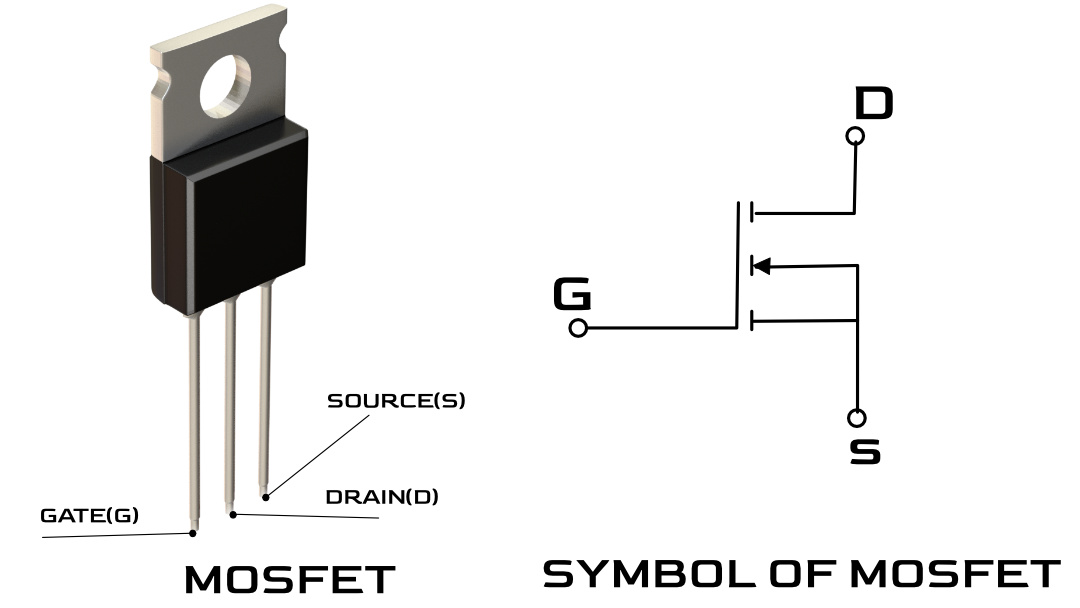

Figi 3. Metal-oksid-semi-conducteurs jaden-efè tranzistò (MOSFETs)

Kouman BJT ak MOSFET travay?

Kouman BJTS travay?

Yon tranzistò junction bipolè (BJT) ap travay lè l sèvi avèk yon ti aktyèl nan baz la kontwole yon pi gwo aktyèl ap koule tankou dlo soti nan pèseptè a emeteur la.Nan yon tranzistò NPN, lè se yon ti vòltaj pou pi devan aplike ant baz la ak emeteur, elektwon yo sou fòm piki soti nan emeteur a nan baz la.Paske baz la se mens ak alalejè doped, se sèlman yon elektwon kèk recombine la;Pifò nan yo te baleye nan pèseptè a akòz ranvèse-partial pèseptè-baz junction la.Sa kreye yon fò pèseptè aktyèl.Tranzistò a aji kòm yon anplifikatè aktyèl, kote yon ti baz aktyèl (mwen_B) kontwole yon pi gwo pèseptè aktyèl (mwen_C).Relasyon ki genyen ant yo defini pa β aktyèl la, kote

Aktyèl la emeteur (mwen_E) se aktyèl la total kite tranzistò a ak se sòm total la nan baz la ak pèseptè kouran:

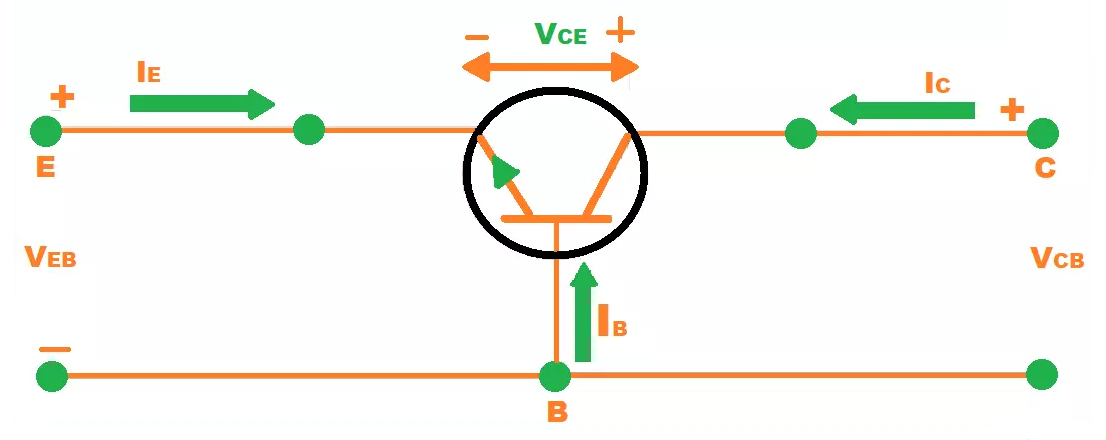

Figi 1. Prensip k ap travay nan yon tranzistò junction bipolè

Kouman MOSFETS travay?

Yon MOSFET (metal-oksid-semi-conducteurs jaden-efè tranzistò) opere pa kontwole koule nan aktyèl ant de tèminal (sous ak drenaj) lè l sèvi avèk yon jaden elektrik ki te pwodwi pa tèminal la pòtay.

Nan yon N-chanèl amelyorasyon-mòd MOSFET, aparèy la se nòmalman koupe lè pa gen okenn vòltaj pòtay aplike.Lè se yon vòltaj pozitif aplike nan pòtay lavil la, li kreye yon jaden elektrik ki atire elektwon nan direksyon rejyon an kanal nan substrate a P-kalite.Elektwon sa yo fòme yon kouch envèsyon, kreye yon kanal kondiktè ant sous la ak drenaj la.Kouran ka Lè sa a, koule lè se yon vòltaj aplike ant de tèminal sa yo.

Kouch nan oksid mens ant pòtay lavil la ak substra a aji tankou dielèktrik la nan yon CAPACITOR.Li elektrik izolasyon pòtay lavil la, se konsa nòmalman pa gen okenn koule aktyèl nan pòtay la tèt li.Sa a minimize konsomasyon pouvwa ak fè enèji nan aparèy efikas.

Pou fèmen MOSFET a, se vòltaj la pòtay retire oswa te fè zewo, sa ki lakòz kanal la disparèt ak kanpe koule aktyèl la.P-chanèl MOSFETs fonksyone menm jan an, men mande pou yon vòltaj pòtay negatif yo fòme yon kanal pou koule aktyèl.

Vitès la oblije chanje nan MOSFET a depann sou ki jan byen vit kapasite nan pòtay ka chaje oswa egzeyate.Sepandan, yon fwa aparèy la se konplètman sou oswa koupe, li konsome prèske pa gen okenn pouvwa, fè li ideyal pou itilize nan sikwi lojik dijital ak gwo vitès aplikasyon pou chanje.

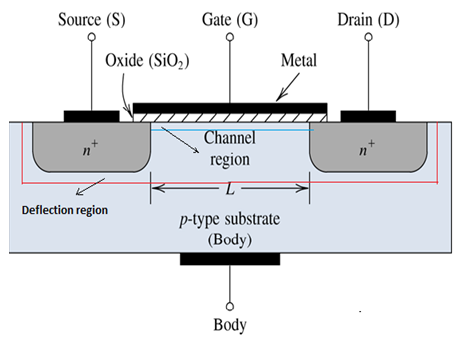

Figi 5. Prensip k ap travay nan yon MOSFET

Kalite BJT ak MOSFET

Kalite tranzistò junction bipolè (BJTS)

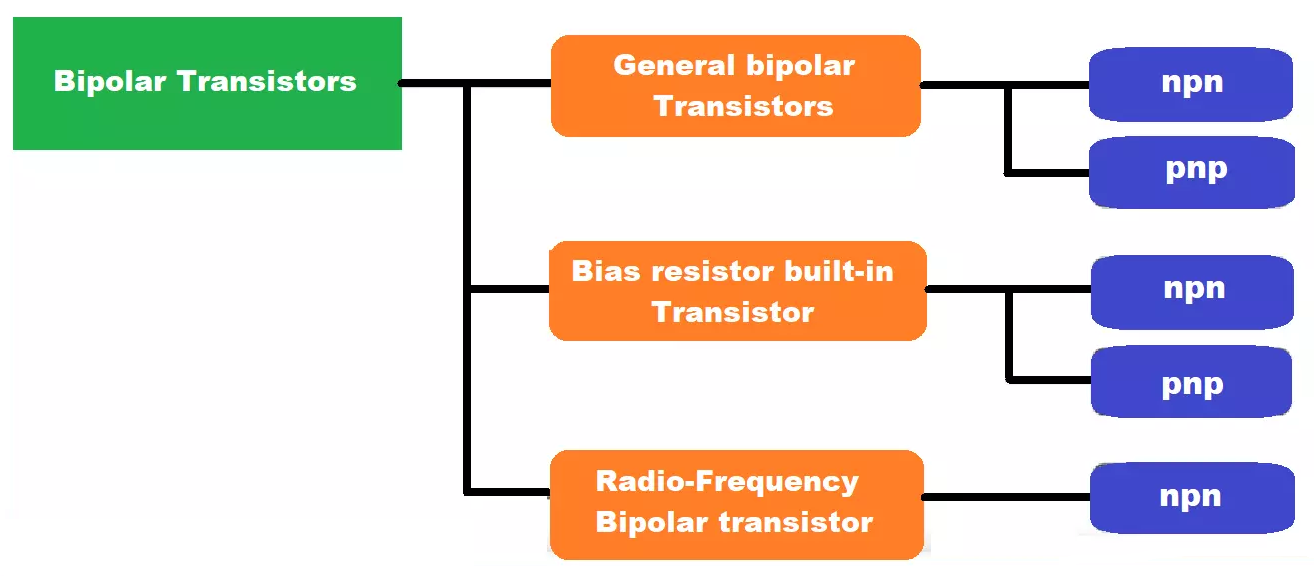

Figi 6. Kalite BJT

• NPN tranzistò

Yon tranzistò NPN te fè leve nan de N-kalite kouch semi-conducteurs separe pa yon mens baz p-kalite.Lè se yon patipri pou pi devan aplike nan junction nan baz-emeteur, elektwon koule soti nan emeteur a nan baz la.Pifò nan sa yo elektwon yo te baleye nan pèseptè a, génération yon koule fò aktyèl.Tranzistò NPN yo lajman itilize akòz mobilite a segondè nan elektwon, ki pèmèt pou pi vit oblije chanje ak pi bon pèfòmans nan anpil aplikasyon pou elektwonik.

• Tranzistò PNP

Yon tranzistò PNP gen yon estrikti inverse konpare ak yon NPN: de kouch P-kalite ak yon baz N-kalite nan ant.Lè emeteur-baz junction a se pou pi devan-partial, twou deplase soti nan emeteur a nan baz la epi yo Lè sa a, yo kolekte pa pèseptè a.Paske twou deplase pi dousman pase elektwon, tranzistò PNP tipikman gen pi ba benefis aktyèl ak pi dousman vitès oblije chanje.Malgre sa, yo enpòtan nan desen sikwi konplemantè epi yo souvan yo itilize pou aplikasyon pou tankou ki ba-bò oblije chanje.

Kalite MOSFET ak mòd opere

Figi 7. Kalite MOSFET

• Amelyorasyon mòd MOSFETS

Transistors sa yo nòmalman koupe epi mande pou yon vòltaj pòtay yo vire sou. N-chanèl amelyorasyon-mòd MOSFETs yo chanje sou pa aplike yon vòltaj pozitif nan tèminal la pòtay.Sa yo se aparèy trè efikas li te ye pou vitès vit oblije chanje yo ak ki ba sou-rezistans, fè yo ideyal pou itilize nan aplikasyon pou pouvwa-chanje, oblije chanje regilatè yo, contrôleur motè, ak sikui lojik dijital.P-chanèl amelyorasyon-mòd MOSFETS, nan lòt men an, mande pou yon vòltaj pòtay negatif yo vire sou.Malgre ke yo gen tandans gen pi dousman vitès oblije chanje ak pi wo rezistans pase tokay N-chanèl yo, yo se gwo nan CMOS (konplemantè metal-oksid-semi-conducteurs) desen.Nan sistèm sa yo, P- ak N-chanèl MOSFETs travay ansanm yo kreye pòtay lojik ki konsome nòmalman pa gen okenn pouvwa lè san fè anyen konsa, ki se enpòtan pou batri ki mache ak pouvwa elektwonik.

• Depletion Mode Mosfets

Sa yo se nòmalman sou yo epi mande pou yon vòltaj pòtay yo fèmen. N-chanèl rediksyon-mòd MOSFETs Fè aktyèl pa default epi yo ka chanje nan pa aplike yon vòltaj pòtay negatif.Sa yo se itil nan aplikasyon pou tankou sikwi analòg, konstan sous aktyèl, oswa fail-ki an sekirite desen kote yon "toujou-sou" konpòtman se dezirab.P-chanèl rediksyon-mòd MOSFETS Opere menm jan an, men mande pou yon vòltaj pòtay pozitif chanje an.Pandan ke mwens souvan itilize yo, yo sèvi wòl enpòtan nan espesifik analòg oswa pwoteksyon desen sikwi kote previzib kondiksyon default nesesè.

Fòs ak feblès nan BJT ak MOSFET

Fòs ak feblès nan BJTS

Fòs	Feblès
Segondè linearite ak konsistan benefis pou sikui analòg	Mande pou aktyèl baz konstan, ogmante pouvwa konsomasyon
Reponn byen nan ti kouran opinyon (ideyal pou odyo Preamps, entrain Capteur)	Enpedans ba opinyon, fè li difisil koòdone ak Sous gwo enpedans
Modere pwodiksyon aktyèl ak kontwòl senp	Tendans ki sove kite tèmik san yo pa refwadisman apwopriye
Jeneralman plis abòdab pase Mosfets	Pi dousman vitès oblije chanje konpare ak MOSFETs, limite itilize Nan aplikasyon vit dijital
Ekselan pou ba-bri aplikasyon analòg tankou radyo Frekans ak anplifikatè instrumentation	Limite D 'vòltaj balanse, espesyalman nan ba-vòltaj sistèm
Pi fasil patipri ak estabilize nan mòd lineyè ak apwopriye desen	Akeri (β) varye anpil ant aparèy ak ak Tanperati, ki egzije tolerans sikwi pi sere oswa konsepsyon fidbak
Bonjan pèfòmans nan pouse-rale ak klas AB anplifikatè sèn	Pa tankou évolutive tankou MOSFET nan sikwi modèn entegre oswa trè wo-dansite VLSI desen
Prefere nan desen tranzistò disrè kote senplisite ak presizyon analòg yo priyorite	Pi gwo gwosè fizik ak mwens efikas nan gwo pouvwa oblije chanje sòf si ak anpil atansyon ki fèt ak chalè l ap desann ak prejije

Fòs ak feblès nan Mosfets

Fòs	Feblès
Trè wo enpedans opinyon;bezwen prèske pa gen okenn aktyèl la kontròl	Fasil domaje nan elektrisite estatik (ESD)
Fasil konekte ak sikwi lojik dijital	Bezwen sikwi pwoteksyon pou anpeche domaj pòtay
Ba sou-rezistans ede redwi pèt pouvwa	Pòtay dwe chaje ak egzeyat, ki ralanti oblije chanje nan gwo vitès
Gran pou ba-pouvwa ak enèji-ekonomize aparèy	Mwens efikas nan frekans trè wo san yo pa espesyal desen
Travay byen nan aplikasyon pou oblije chanje vit tankou pouvwa Pwodwi pou ak konvètisè yo	Bezwen kontwòl vòltaj pòtay atansyon;Twò wo ka domaje aparèy la
Itilize nan proseseur, GPUs, ak pòtab elektwonik akòz ti gwosè ak pouvwa ki ba	Pa serye nan wo-radyasyon oswa anviwònman ekstrèm Sòf si vèsyon espesyal yo itilize
Disponib nan tou de N-chanèl ak P-chanèl kalite pou Balanse konsepsyon lojik (CMOS)	Ka pi chè pase BJTS nan senp, ba-pouvwa Analog itilize
Vit ak efikas oblije chanje chalè nan sikui	Ka montre deformation nan sikwi analòg presizyon sof si rekonpanse

Aplikasyon nan BJT ak MOSFET

Sikwi analòg

Nan sikui ki travay ak siyal (tankou son), BJTs yo souvan itilize paske yo bay bon kalite siyal ak benefis.Ou pral jwenn yo nan bagay sa yo tankou anplifikatè odyo ak regilatè vòltaj.MOSFET yo tou itilize isit la, espesyalman lè segondè rezistans opinyon oswa oblije chanje vit, tankou nan switch analòg oswa kèk regilatè vòltaj.

Chanje sikui

Tou de BJTS ak MOSFETs ka itilize yo vire bagay sa yo sou yo ak sou nan yon kous.BJTs yo bon pou pi dousman switch ki bezwen genyen tankou nan contrôleur motè oswa rle senp.MOSFET yo pi bon pou oblije chanje vit ak efikas, tankou nan contrôleur vitès motè, tan dijital, oswa sikwi ekipman pou pouvwa.

Pwosesis siyal

Lè yon sikwi bezwen okipe ti, siyal egzak tankou nan detèktè oswa nan filtè, BJTs yo souvan chwazi paske yo se ki estab epi bay konsistan pèfòmans.MOSFETs kapab tou itilize isit la, espesyalman nan sistèm dijital, men BJTs yo pi bon lè presizyon enpòtan.

Sikwi dijital

MOSFET yo se blòk bilding prensipal elektwonik dijital yo.Yo ap itilize nan bagay sa yo tankou bato òdinatè, memwa, ak pòtay lojik yo paske yo sèvi ak anpil ti pouvwa ak travay vit.BJTs itilize yo dwe komen nan pi gran sistèm dijital men yo kounye a se sitou ranplase pa MOSFETs.

Sikui segondè-frekans

Pou siyal trè vit, tankou nan radyo oswa sistèm san fil, tou de kalite yo ka itilize.BJTs travay byen jiska yon kèk santèn megahertz, fè yo gwo pou anplifikatè radyo.High-vitès MOSFETs, tankou GAN oswa LDMOS kalite, yo te itilize nan modèn sistèm segondè-frekans tankou rada oswa aparèy kominikasyon paske yo chanje byen vit ak pa gaspiye anpil enèji.

Sikwi pouvwa

Nan sikui ki kontwole yon anpil nan pouvwa, MOSFETs yo anjeneral chwazi pou pi ba-vòltaj sistèm tankou chajè batri, limyè ki ap dirije, ak ti pouvwa convertisseurs yo, yo yo efikas epi rete fre.BJTS, oswa vèsyon pi fò yo tankou IGBTs, yo toujou itilize nan sistèm lou-devwa tankou kondwi motè ak machin endistriyèl kote yo ka okipe gwo kouran ak tension.

Diferans ant BJT ak MOSFET

Posesyon	Tranzistò junction bipolè (BJT)	Metal oksid semi -conducteurs Transistor efè jaden (MOSFET)
Klasifikasyon	De kalite: NPN ak PNP	De kalite: amelyorasyon-mòd (n-chanèl, p-chanèl) ak Depletion-mòd (N-Chèn, P-Chèn)
Tèminal	Baz, emeteur, pèseptè	Pòtay, sous, drenaj
Kalite tranzistò	Tranzistò bipolè	Tranzistò unipolè
Chaj transpòtè	Tou de elektwon ak twou	Swa elektwon oswa twou
Metòd kontwòl	Kouran-kontwole aparèy	Aparèy vòltaj-kontwole
Oblije chanje vitès	Jiska ~ 100 kHz	Jiska ~ 300 kHz
Antre enpedans	Ba	Wo
Sòti enpedans	Ba	Mwayen
Koyefisyan tanperati & paralèl	Koyefisyan negatif;Limite itilize paralèl	Koyefisyan pozitif;Fasil paralèl
Konsomasyon pouvwa	Pi wo (akòz kontwòl aktyèl)	Pi ba (akòz kontwòl vòltaj)
Dezyèm limit pann	Gen yon limit dezyèm pann	Pa gen dezyèm pann;defini zòn opere san danje
Estabilite tèmik	Pi ba estabilite tèmik	Pi bon estabilite tèmik
Pouvwa dissipation nan oblije chanje	Tipikman disipe plis pouvwa	Pi efikas nan oblije chanje;pi ba dissipation

Konklizyon

BJTS ak MOSFET yo tou de te itilize pou kontwole koule elektrisite a, men yo fè l nan diferan fason.BJTs itilize yon ti aktyèl pou kontwole yon pi gwo yon sèl, se konsa yo se gwo pou anplifye siyal, tankou nan moun kap pale oswa radyo.MOSFETs itilize vòltaj olye pou yo aktyèl ak yo pi bon pou oblije chanje ak ekonomize pouvwa, ki fè yo komen nan òdinatè ak batri ki mache ak aparèy.Chak gen fòs li yo, BJTs yo pi bon pou kontwòl siyal pwòp, ak MOSFET yo pi bon pou vit, ki ba-enèji oblije chanje.Chwazi youn nan dwa depann sou sa ki sikwi ou bezwen: pouvwa, vitès, bon jan kalite siyal, oswa ekonomi enèji.
