CC1101 émetteur: fich, pinout, ak altènativ

CC1101 ki soti nan Texas Enstriman se yon versatile sub-1 GHz resèpteur ki bay yon solisyon pri-efikas pou pouvwa-konsyan aplikasyon pou san fil.Atik sa a eksplore karakteristik teknik li yo, pinout, ak espesifikasyon, en ki jan li sipòte demann lan ap grandi pou efikas ak serye sistèm kominikasyon san fil.

Katalòg

Ki sa ki CC1101 a?

Enstriman Texas yo CC1101 kanpe soti kòm yon pri-efikas émetteur fabrike espesyalman pou kominikasyon san fil nan seri a sub-1 GHz.Konsepsyon li yo konsantre sou minimize konsomasyon enèji, rezonans byen nan bann yo ISM ak SRD nan frekans tankou 315, 433, 868, ak 915 megaèrts.Anplis, li montre adaptabilite pa enkòpore bann adisyonèl tankou 300-348 megaèrts, 387-464 megaèrts, ak 779-928 megaèrts, rann tèt li versatile atravè paysages varye teritoryal ak regilasyon.Nan achitekti li yo bay manti yon modèm en fleksib, abil nan akomode diferan fòma batman ak akonplisman pousantaj done jiska 600 kbps.Sa a adaptabilite jwenn valè nan aplikasyon pou kote kondisyon transmisyon done varye.

CC1101 a ap travay ansanm ak yon mikrokontroleur, akonpaye pa kèk konpozan pasif, en yon metòd endistri-favorize ki kapitalize sou konsepsyon modilè benefisyeman anplifye pèfòmans sistemik.Nan sitiyasyon ki mande pwolonje kominikasyon rive, appariement ak yon CC1190 ranje ralonj se komen.Sa a sinèrji pa sèlman ogmante sansiblite aparèy la, men tou ranfòse pouvwa pwodiksyon li yo, amelyore solidite rezo ak disponiblite.Karakteristik CC1101 a revele wòl prometteur li yo nan jesyon aparèy IoT, mesure entelijan, ak aplikasyon pou kontwòl remote kote efikasite, makonnen ak fleksibilite batman.Modularite nannan li yo ak adaptabilite enkòpore yon solisyon évolutive abil nan kenbe vitès ak tout tan tout tan-chanjman peyizaj teknoloji a, sijere ke li kenbe pwomès pou pwogrè kontinyèl nan kominikasyon san fil.

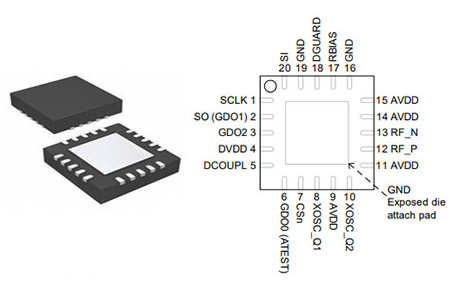

CC1101 konfigirasyon PIN

PIN NON	Non PIN	Deskripsyon
1	Sclk	Entèfas konfigirasyon seri, opinyon revèy
2	Se konsa, (GDO1)	Entèfas konfigirasyon seri, pwodiksyon done.Volontè PIN pwodiksyon jeneral lè CSN se wo
3	Gdo2	PIN pwodiksyon dijital pou itilizasyon jeneral: siyal tès yo, FIFO siyal estati, endikatè kanal klè, pwodiksyon revèy, desann-divize de XOSC, seri pwodiksyon RX done
4	Dvdd	1.8 - 3.6 V ekipman pou pouvwa dijital pou dijital I/O a ak Pou regilatè a vòltaj nwayo dijital
5	Dcoupl	1.6 - 2.0 V Digital pouvwa ekipman pou pwodiksyon pou decoupling. Remak: PIN sa a fèt pou itilize ak CC1101 la sèlman.Li pa ka itilize yo Bay vòltaj ekipman pou lòt aparèy
6	GDO0 (atest)	PIN pwodiksyon dijital pou itilizasyon jeneral: siyal tès yo, FIFO siyal estati, endikatè kanal klè, pwodiksyon revèy, desann-divize de XOSC, seri pwodiksyon RX done, seri done TX opinyon.Tou itilize kòm tès analòg I/O pou pwototip/tès pwodiksyon
7	CSN	Entèfas konfigirasyon seri, Chip Chwazi
8	Xosc_q1	Crystal osilator PIN 1, oswa opinyon revèy ekstèn
9	AVDD	1.8 - 3.6 V koneksyon analòg pouvwa ekipman pou
10	Xosc_q2	Crystal osilator PIN 2
11	AVDD	1.8 - 3.6 V koneksyon analòg pouvwa ekipman pou
12	RF_P	Pozitif RF opinyon siyal nan LNA nan resevwa mòd.Pozitif RF siyal pwodiksyon soti nan PA nan mòd transmèt
13	Rf_n	Negatif RF opinyon siyal LNA nan resevwa mòd.Negatif RF siyal pwodiksyon soti nan PA nan mòd transmèt
14	AVDD	1.8 - 3.6 V koneksyon analòg pouvwa ekipman pou
15	AVDD	1.8 - 3.6 V koneksyon analòg pouvwa ekipman pou
16	YD	Koneksyon tè analòg
17	Rbias	Ekstèn rezistans patipri pou referans aktyèl
18	Dguard	Koneksyon ekipman pou pouvwa pou izolasyon bri dijital
19	YD	Koneksyon tè pou izolasyon bri dijital
20	Si	Koòdone konfigirasyon seri, done opinyon

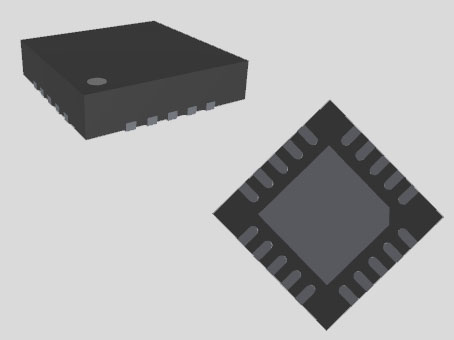

CC1101 senbòl, anprint, ak modèl CAD

Karakteristik nan CC1101 la

RF Pèfòmans

Modil la CC1101 konbine segondè sansiblite ak efikasite pouvwa, ofri jiska +12 dBm nan pouvwa pwodiksyon pwogramasyon pandan y ap konsome enèji minim.Sa fè li ideyal pou aparèy enèji-konsyan, espesyalman nan sistèm IoT kote lavi batri long enpòtan.Pa balanse sansiblite ak itilizasyon enèji, modil la amelyore ranje kominikasyon ak durability aparèy.

Karakteristik analòg

CC1101 a sipòte teknik modulasyon miltip, akor rapid frekans, e li gen ladan yon Capteur tanperati entegre.Karakteristik sa yo bay fleksibilite ak disponiblite nan divès anviwònman, fè li fasil yo adapte estrateji kominikasyon pou bezwen espesifik.Konpansasyon tanperati ak opsyon dinamik modulasyon ranfòse pèfòmans nan kondisyon difisil.

Karakteristik dijital

CC1101 a gen ladan zouti avanse dijital tankou manyen pake, yon koòdone SPI fleksib, deteksyon san fil, ak blanchiman done.Sa yo asire transmisyon done sekirite ak efikas, amelyore estabilite sistèm ak vitès.Jesyon pake optimize li yo amelyore pèfòmans nan sistèm konplèks dijital, fè li ideyal pou kominikasyon san fil serye.

Pouvwa efikasite

CC1101 a se trè pouvwa-efikas, desen sèlman 200 Na nan mòd dòmi ak prezante vit demaraj ak reveye-sou-radyo kapasite.Sa a konsomasyon pouvwa ki ba pwolonje lavi batri, diminye bezwen an pou ranplasman souvan, ki se enpòtan pou aparèy tankou detèktè aleka ak elektwonik.

Karakteristik jeneral

Avèk yon konsepsyon kontra enfòmèl ant ak eleman minimòm ekstèn, CC1101 a satisfè tou de Ewopeyen yo ak estanda US.Ti gwosè li yo ak konfòmite regilasyon fè li versatile pou mache mondyal la.Senplifye desen pandan y ap kenbe fyabilite aliyen ak pratik modèn endistriyèl, asire entegrasyon fasil nan tout aplikasyon pou divès kalite.

CC1101 espesifikasyon teknik

Espesifikasyon teknik, karakteristik, ak paramèt nan CC1101 a, ansanm ak eleman ki sanble ak Texas Enstriman CC1101RGP yo.

Lèt	Paramèt
Estati lifecycle	Aktif (dènye mete ajou: 4 jou de sa)
Kontakte PLATING	Lò
Kalite aliye	Sifas mòn
Kantite broch	20
Tanperati opere	-40 ° C ~ 85 ° C
JESD-609 Kòd	E4
Estati pati	Aktif
Kantite sispansyon	20
Vòltaj - Pwovizyon pou	1.8V ~ 3.6V
Tanperati reflow pik (cel)	280
Ekipman pou vòltaj	3V
Profondè	4.15mm
Baz nimewo pati	CC1101
Pouvwa - Sòti	12dbm
To Done (Max)	800kbps
Tan plon faktori	6 semèn
Mòn	Sifas mòn
Pake / Ka	20-vqfn ekspoze pad
Pwa	69.994479mg
Anbalaj	Tib
Kòd pbfree	Wi
Nivo sansiblite imidite (MSL)	3 (168 èdtan)
Lèt	TX/RX sèlman
Pozisyon tèminal	Quad
Kantite fonksyon	1
Anplasman tèminal	0.5mm
Abitid	300MHz348MHz, 387MHz464MHz, 779MHz ~ 928MHz
Densite	0 b
RF Fanmi/Creole	Jeneral ISM < 1GHz
Interfaces seri	Spi
Kouran - k ap resevwa	14.3mA ~ 17.1mA
Kouran - Transmèt	12.3mA ~ 34.2mA
Kantite récepteurs	1
Modulasyon	2fsk, 4fsk, mande, gfsk, msk, ook
Sansiblite (dbm)	-116 dBm
Longè	4mm
Epesè	930µm
Wotè	1mm
Lajè	4mm
Redi radyasyon	Non
Plon gratis	Plon gratis
Rive SVHC	Pa gen SVHC
ROHS Estati	ROHS3 konfòme

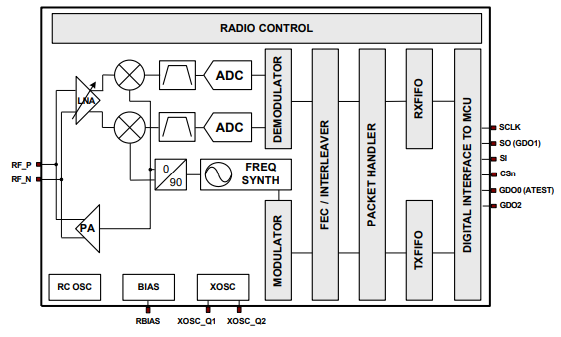

Dyagram blòk fonksyonèl nan CC1101 la

Dyagram ki anwo a montre estrikti debaz CC1101 la, ki itilize yon konsepsyon reseptè ki ba-si.Premyèman, anplifikatè ki ba-bri a (LNA) ranfòse siyal la RF.Se siyal sa a Lè sa a, konvèti nan frekans entèmedyè (si) siyal nan de konpozan (mwen ak Q).Siyal sa yo nimerik lè l sèvi avèk analòg-a-dijital convertisseurs (ADCs).Apre numérisation, pwosesis tankou Otomatik Kontwòl Otomatik (AGC), kanal filtraj, demodulasyon, ak senkronizasyon nan Bits ak pakè yo fèt.Pou transmèt, CC1101 la jenere siyal RF dirèkteman lè l sèvi avèk sentèz frekans.

Nan resevwa mòd, synthesizer frekans chip la sèvi ak yon sou-chip LC VCO ak yon 90-degre faz shifted yo kreye osilatè lokal la (LO) siyal (mwen ak Q) ki nesesè pou konvèsyon siyal.Yon kristal ki konekte ak broch XOSC Q1 ak XOSC Q2 bay frekans referans pou sentetizeur ak revèy pou sikwi ADC ak dijital yo.Yon koòdone 4-fil SPI itilize pou konfigirasyon ak aksè done, pandan y ap en dijital la jere anviwònman chanèl, manyen pake, ak depo done.

CC1101 Awondisman Aplikasyon

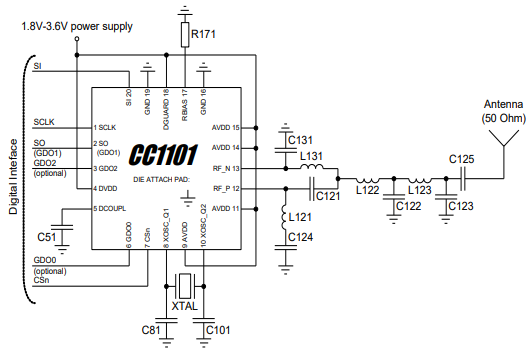

Tipik aplikasyon ak evalyasyon Awondisman 315/433 MHz (eksepte ekipman pou decoupling kondansateur)

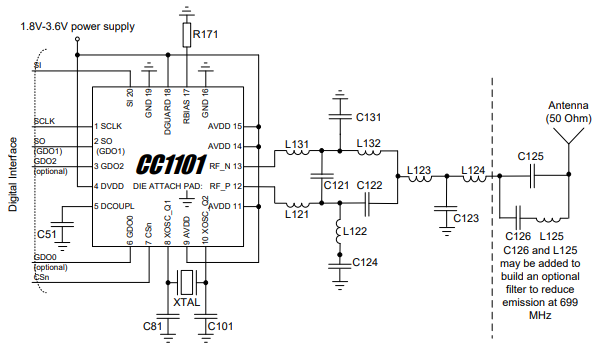

Tipik aplikasyon ak evalyasyon sikwi 868/915 megaèrts (eksepte ekipman pou decoupling kondansateur)

Altènativ a CC1101 la

Nimewo pati	Deskripsyon	Fabrikan
CC1100ergpt	Ba-pouvwa sub-1GHz resèpteur san fil pou China ak Gwoup frekans Japon 20 -QFN -40 a 85	Texas Enstriman
MD59-0049RTR	RF ak Awondisman Baseband, PQCC20, 4 mm, plastik, MLF-20	Macom
Cc1101rtkrg3	IC Telecom, Selilè, RF ak Awondisman Baseband, PQCC20, 4 X 4 mm, vèt, plastik, qlp-20, sikwi telefòn selilè	Texas Enstriman
CC1101RTK	Telecom, selilè, RF ak sikwi baseband, PQCC20, 4 x 4 Mm, vèt, plastik, qlp-20	Texas Enstriman
CC1101RTKG3	Telecom, selilè, RF ak sikwi baseband, PQCC20, 4 x 4 Mm, vèt, plastik, qlp-20	Texas Enstriman
CC1101RGP	Pake / ka 20-vfqfn ekspoze pad, kantite broch 20, Frekans 300MHz ~ 348MHz, 387MHz ~ 464MHz, 779MHz ~ 928MHz, aktyèl - K ap resevwa 14.3mA ~ 17.1mA, aktyèl - transmèt 12.3mA ~ 34.2mA, Sansiblite -116 dBm, ekipman pou vòltaj 3 V, ton tèminal 0.5 mm	Texas Enstriman
CC115LRGPR	Pake / ka 20-vfqfn ekspoze pad, kantite broch 20, Frekans 300MHz ~ 348MHz, 387MHz ~ 464MHz, 779MHz ~ 928MHz, aktyèl - K ap resevwa 13.9mA ~ 15.9mA, aktyèl - transmèt 12.3mA ~ 31.1mA, Sansiblite -112 dBm, ekipman pou vòltaj 3 V, ton tèminal 0.5 mm	Texas Enstriman
CC1100RTKR	Pake / ka 20-vfqfn ekspoze pad, kantite broch 20, Frekans 300MHz ~ 348MHz, 387MHz ~ 464MHz, 779MHz ~ 928MHz, aktyèl - K ap resevwa 13.3mA ~ 15.9mA, aktyèl - transmèt 12.3mA ~ 34.2mA, Sansiblite -111 dBm, ekipman pou vòltaj 3 V, ton tèminal 0.5 mm	Texas Enstriman
CC110LRGPR	Pake / ka 20-vfqfn ekspoze pad, kantite broch 20, Frekans 315MHz, 433MHz, 868MHz, 915MHz, ekipman pou vòltaj 3 V, ton tèminal 0.5 mm	Texas Enstriman
CC1100RTK	Pake / ka 20-vfqfn ekspoze pad, kantite broch 20, Frekans 300MHz ~ 348MHz, 387MHz ~ 464MHz, 779MHz ~ 928MHz, aktyèl - K ap resevwa 14.3mA ~ 17.1mA, aktyèl - transmèt 12.3mA ~ 34.2mA, Sansiblite -116 dBm, ekipman pou vòltaj 3 V, ton tèminal 0.5 mm	Texas Enstriman

Aplikasyon nan CC1101 la

CC1101 a se yon ultra-ba-pouvwa resèpteur san fil ki fèt pou sub-1 aplikasyon pou GHz, ideyal pou senaryo kote enèji-efikas kominikasyon yo mande yo.Adaptabilite li fè li valab nan sistèm sekirite, automatisation, operasyon endistriyèl, ak teknoloji émergentes tankou IoT.

Sistèm Sekirite Sosyal

CC1101 la amelyore sistèm sekirite san fil pa pèmèt ba-pouvwa, ki dire lontan aparèy tankou detektè mouvman ak detèktè alam.Efikasite li diminye bezwen an pou antretyen souvan, asire siveyans san enteripsyon ak lavi batri pwolonje.

Solisyon automatisation

Nan tou de lakay ak endistriyèl automatisation, CC1101 la sipòte kominikasyon san pwoblèm ant aparèy, pèmèt sistèm entelijan kontwole mesures anviwònman ak optimize itilize enèji.Li se yon eleman kle nan bati pi efikas ak adaptasyon k ap viv ak anviwònman k ap travay.

Pwosesis endistriyèl

CC1101 a fasilite serye kominikasyon san fil nan defi anviwònman endistriyèl, sa ki pèmèt siveyans aleka ak kontwòl nan machin.Sa amelyore sekirite, diminye D ', ak amelyore efikasite operasyonèl, espesyalman kote solisyon branche yo se Inposibl.

Teknoloji émergentes ak IoT

Fleksibilite CC1101 a fè li yon kandida fò pou entènèt nan bagay sa yo (IoT) aplikasyon pou, sipòte ba-pouvwa, rezo lajè-zòn.Kòm IoT ogmante, CC1101 a se gwo nan kreye entelijan, enèji-efikas aparèy ki kominike transparans nan tout sistèm konekte.

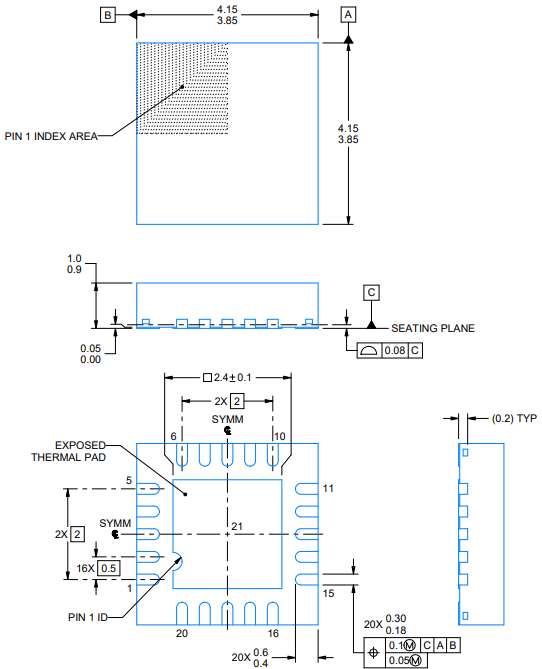

Pake pou CC1101

Enfòmasyon fabrikan CC1101
