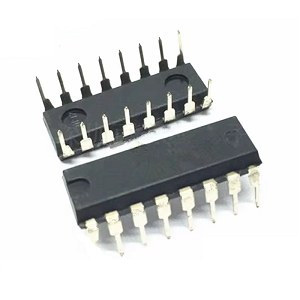

CD4014 IC: 8-ti jan enskri chanjman ak entrain paralèl

Gid sa a eksplore CD4014 a, yon sikwi trè adaptab CMOS entegre li te ye pou 8-ti jan chanjman fonksyonalite enskri li yo, sipòte tou de seri ak paralèl done entrain.Ki renome pou adaptabilite li yo nan yon pakèt domèn aplikasyon pou lojik dijital, CD4014 a se efikas nan senaryo ki mande efikas manyen done ak transfè senp, espesyalman nan sistèm kontra enfòmèl ant kote diminye itilizasyon PIN se yon priyorite.Soti nan yon BECA de konfigirasyon PIN li yo nan aplikasyon pou ak opsyon altènatif, atik sa a bay yon egzamen an pwofondè nan swe CD4014 la pou desen inovatè elektwonik ak jesyon done optimize.

Katalòg

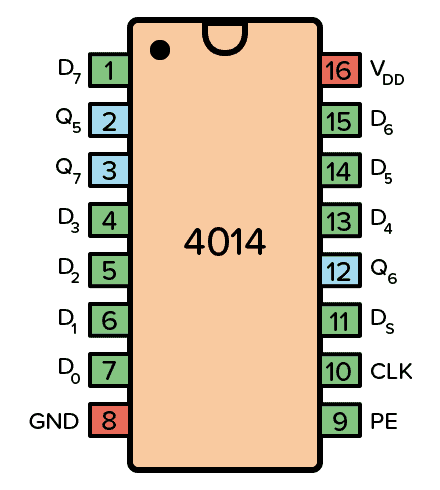

Konfigirasyon PIN nan 4014 IC

Non PIN	PIN No.	Lèt	Deskripsyon
VDD	16	Pouvwa	Pwovizyon pou vòltaj (+3 a +15v)
YD	8	Pouvwa	Tè (0v)
D0-D7	1, 4, 5, 6, 7, 13, 14, 15	Mize	Paralèl done opinyon broch
Q5, Q6, Q7	2, 3, 12	Randman	Rezilta tampone soti nan twa dènye Bits yo
PE	9	Mize	Paralèl pèmèt
CP	10	Mize	PIN revèy nan senk opinyon an
D	11	Mize	PIN opinyon seri

Itilizasyon 4014 IC la

S'angajè sou itilize 4014 IC a, kòmanse pa ak anpil atansyon konekte VDD nan tèminal pozitif sous pouvwa ou a ak GND nan tèminal la negatif.Sa a IC opere nan yon seri pouvwa nan 3V a 15V, sepandan modèl espesifik ta ka pwolonje jiska 20V.Se yon bon lide egzaminen fich la pou detay egzak elektrik, adapte konpatibilite nan konfigirasyon inik ou.Ranje a vòltaj chwazi dirèkteman enfliyanse entegrite operasyonèl aparèy la ak fonctionnalités fiks.

Inisye paralèl done loading pa oblije chanje paralèl la pèmèt (PE) PIN nan yon eta segondè.Konekte entrain done ou chwazi a atravè broch done paralèl ki make D0 a D7.Yon siyal kwen k ap monte aplike nan PIN la CLK kaptire done yo gen entansyon nan rejis la.Faz preparatwa sa a miwa mete yon ekip sou yon pratik ki byen kowòdone, kote wòl ak senkronizasyon yo gen anpil enpòtans.

Kòmanse done deplasman pa baskile PIN la PE nan yon eta ki ba.Chak k ap monte CLK batman kè done incrémentielle.Nan sa a mòd, PIN la DS sèvi pou done seri opinyon, fasilite pwosesis done fleksib.Fonksyon sa a vin miyò benefisye lè tranzisyon done likid ki nesesè, asire òganizasyon efikas ak kategori nan siyal dijital.

Aplikasyon Awondisman nan CD4014 la

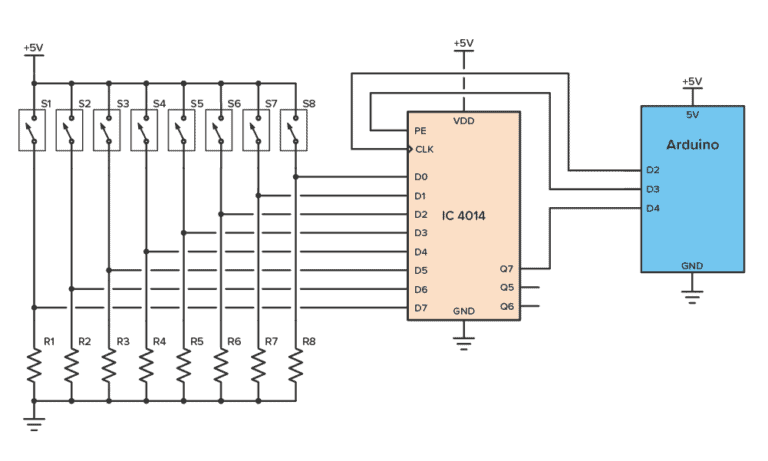

A CD4014 Shift Rejis se yon zouti pratik pou li eta yo ki rive jiska uit switch lè l sèvi avèk jis twa broch mikrokontroleur, tankou ak yon Arduino.Sa fè li ideyal pou pwojè kote disponiblite PIN limite, menm jan li efikasman ogmante kapasite opinyon san yo pa bezwen an pou pyès ki nan konpitè siplemantè.Awondisman an ap travay pa kaptire eta yo nan tout switch konekte ak voye done sa a nan mikrokontroleur yon sèl ti jan nan yon tan.CD4014 la sèvi ak konvèsyon paralèl-a-seri, ki pèmèt ou kontwole switch miltip pandan y ap kenbe fil elektrik la senp ak kontra enfòmèl ant.

Pou mete l 'kanpe, konekte PIN D3 Arduino a nan paralèl CD4014 la pèmèt (PE) PIN, D2 nan revèy la (CLK) PIN, ak D4 nan pwodiksyon an done (Q) PIN.D3 aktive Obtenir a pran eta switch, D2 voye pulsasyon revèy chanjman eta yo nan pwodiksyon an, ak D4 li done yo sekans.Chak batman revèy orè pwochen eta a switch nan PIN la pwodiksyon, sa ki pèmèt Arduino a li tout uit switch yon sèl nan yon tan.Apwòch sa a efikas epi sove tou de espas ak resous yo.Lè l sèvi avèk CD4014 la, ou ka jere entrain miltip ak minim I/O l ', senplifye konsepsyon ou, epi redwi fil elektrik konpleksite.Li se yon solisyon kontra enfòmèl ant ak serye pou pwojè ki mande pou siveyans egzak nan eta switch.

CD4014 ekivalan ak altènativ

Ekivalan

• NTE4014

• MC14014

• HCF4014

• HEF4014

• CD4014BE

Altènativ

• 74HC165

• 74hc166

• 74HC198
