CD4073: Yon 3-opinyon ak pòtay IC eksplike

Gid sa a eksplore CD4073 a, yon trip 3-opinyon ak pòtay entegre sikwi, ki renome pou adaptabilite li yo ak efikasite nan elektwonik modèn.Li examines wòl CD4073 a nan sikwi lojik dijital pa kraze konfigirasyon PIN li yo, operasyon pòtay ak aplikasyon pou.

Katalòg

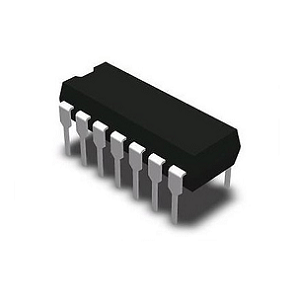

Konfigirasyon PIN nan 4073 IC

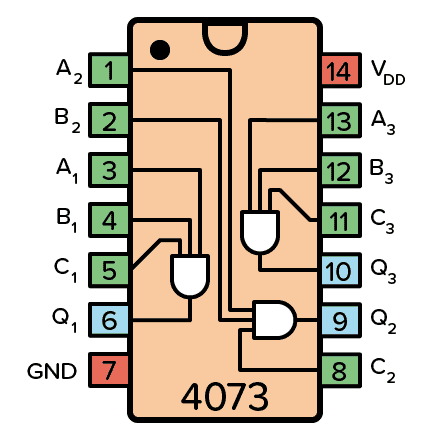

Non PIN	PIN No.	Lèt	Deskripsyon
VDD	14	Pouvwa	Pwovizyon pou vòltaj (+3 a +15v)
YD	7	Pouvwa	Tè (0v)
A1 a A3	1, 3, 13	Mize	Entran yon nan twa ak pòtay yo
B1 a B3	2, 4, 12	Mize	Entran B nan twa ak pòtay yo
C1 a C3	5, 8, 11	Mize	Entran C nan twa ak pòtay yo
Q1 Pou Q3	6, 9, 10	Randman	Rezilta soti nan twa a ak pòtay yo

Apèsi sou lekòl la nan 3-opinyon an ak pòtay

Yon 3-opinyon ak pòtay bay yon pwodiksyon segondè sèlman lè tout twa entrain, refere yo kòm A, B, ak C yo mete nan segondè.Konprann sa a mande pou ekzamine tab la verite, ki ofri yon ekspozisyon detaye nan konbinezon opinyon ilistre koule nan lojik majorite pwodwi yon pwodiksyon ki ba.Se sèlman ak tout entrain nan segondè fè sikwi a jenere yon pwodiksyon segondè, ki enkòpore chèk la konplike ki nesesè nan senaryo mande pwogrè kondisyon sevè pou yon rezilta vle rive.

Antre a	Antre B	Opinyon c	Pwodiksyon Q
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	0
1	0	0	0
1	0	1	0
1	1	0	0
1	1	1	1

Fonksyon ak l 'nan CD4073 la

Premye konfigirasyon ak koneksyon

Kòmanse deplwaman de la CD4073, kòmanse pa konekte VDD nan yon rezèv vòltaj ki estab ak pozitif, pandan y ap asire ke GND se byen lye nan tè a.Etap sa a sèvi kòm zo rèl do a pou fonksyone apwopriye sikwi entegre a.Se yon bon lide nan double-tcheke koneksyon sa yo kontourne nenpòt dezakò potansyèl ki ta ka leve soti nan pwoblèm pouvwa.

Antre ak jesyon siyal

Entran yo, ki make A, B, ak C, yo dwe konekte ak siyal dijital ki avèk presizyon reflete kondisyon yo ki anba egzamen an.Chwa a nan siyal dijital kenbe yon enpak paske li predicates lojik la ak konpòtman trete pa CD4073 la.Neglijans oswa sipèvizyon, tankou koneksyon ki pèdi oswa bri, ka prezante erè, compliquer operasyon yo ki lojik.

Itilizasyon pwodiksyon ak entegrasyon sikwi

Rezilta yo pòtay, anjeneral reprezante kòm Q, aji kòm endikatè yo entèseksyon lojik nan entrain A, B, ak C. entegre rezilta sa yo nan operasyon sikwi ki vin apre ka bay valè imans.Se entegrasyon estratejik souvan gide pa senaryo sot pase yo kote optimize efikasite sikwi mennen nan amelyorasyon pèfòmans remakab.

CD4073 Awondisman Aplikasyon

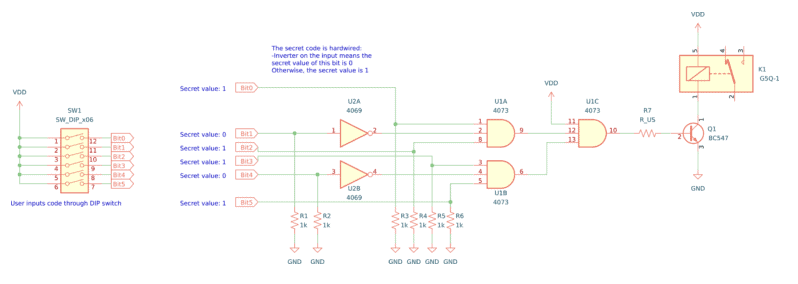

CD4073 Awondisman an entegre se yon eleman enpòtan pou bati yon sistèm seri kòd sekirite ki verifye yon kòd binè 6-ti jan, tankou 101101. Sistèm sa a itilize ak pòtay la nan CD4073 a konfime presizyon nan kòd la opinyon.Pa pòtay ki sòti nan yon IC tankou CD4069BE a yo te itilize yo ajiste nivo lojik, asire se opinyon an kòrèkteman entèprete pa kous la.Bon sekans ak ajisteman nan lojik la opinyon yo bezwen pou sistèm nan fonksyone fiable.

Plizyè eleman yo se kle nan rasanble kous la.Yo itilize yon relè pou kontwole aparèy ekstèn yo, pandan ke CD4073BE a okipe operasyon ak pòtay yo, ak CD4069BE a pa bay operasyon pòtay yo.Yon switch plonje 6-pozisyon yo itilize pou antre kòd la binè, ak rezistans yo enkli kontwole koule aktyèl la.Yon tranzistò NPN, tankou BC547 a, ap travay sou pouvwa relè a epi asire bon operasyon.

Se relè a aktive pa tranzistò a, ki anplifye aktyèl la ti soti nan switch la plonje nan kondwi relè la.Sa a pèmèt kous la kontwole aparèy ekstèn tankou alam sekirite oswa kadna pòt, amelyore sekirite an jeneral.Seleksyon apwopriye a ak prejije nan tranzistò a oblije evite erè sikwi.Sa a demontre enpòtans ki genyen nan balanse lojik dijital ak kontwòl analòg, kòm entèraksyon atansyon yo detèmine siksè a oswa echèk nan aplikasyon pou pyès ki nan konpitè.

CD4073 Altènativ ak ekivalan

• Epitou make kòm NTE4073, MC14073, HCF4073, TC4073, HEF4073.

• varyasyon tankou "CD4073BE"Endike manifakti oswa diferans teknoloji.

• 74HC11: Yon lòt trip 3-opinyon ak pòtay IC.

Fich

CD4073BE fich:

Materyèl mete 30/mar/2017.pdf

CD4073B/81B/82B Tip.pdf
