CD4075 IC-Yon gid pou 3-opinyon li yo oswa pòtay

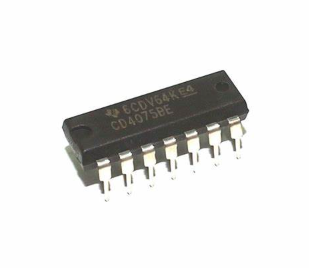

CD4075 trip 3-opinyon an oswa pòtay se yon versatile CMOS IC prezante twa oswa pòtay, chak manyen twa entrain.Li nan ideyal pou automatisation, pwojè mikrokontroleur, ak sistèm pou pran desizyon, senplifye konsepsyon sikwi pandan y ap asire pèfòmans serye.Atik sa a eksplore espesifikasyon teknik li yo, konfigirasyon PIN, aplikasyon pratik, ak sikwi egzanp, ofri Sur valab pou ou pou w optimize pèfòmans sikwi.

Katalòg

PIN Layout

Non PIN	PIN #	Tipe	Deskripsyon
VDD	14	Pouvwa	Pwovizyon pou vòltaj (+3 a +15v)
YD	7	Pouvwa	Tè (0v)
A1 a A3	1, 3, 13	Mize	Entrain yon nan twa a oswa pòtay yo
B1 a B3	2, 4, 12	Mize	Entran B nan twa a oswa pòtay yo
C1 a C3	5, 8, 11	Mize	Entran C nan twa a oswa pòtay yo
Q1 Pou Q3	6, 9, 10	Randman	Rezilta soti nan twa a oswa pòtay yo

Apèsi sou lekòl la nan 3-opinyon an oswa pòtay

3-opinyon an oswa pòtay entwodui yon fonctionnalités elaji nan tipik la oswa pòtay pa ajoute yon liy opinyon siplemantè.Avèk sa a opinyon adisyonèl, ou ka jwenn tèt yo ak pi gwo latitid, menm jan ou kapab kounye a konsidere jiska twa siyal potansyèl olye pou yo de la konvansyonèl yo.

Operasyon an nan pòtay sa a se tankou ke nenpòt lè nenpòt nan entrain yo, si wi ou non sengilye oswa nan konbinezon, rive nan yon eta segondè, pwodiksyon an anbigwite miwa kondisyon sa a segondè.Konpòtman sa a vin sitou enpòtan nan sistèm dijital konplèks, kote divès senaryo ka konvèje pou pwodwi yon rezilta limenm.

Antre a	Antre B	Opinyon c	Pwodiksyon Q
0	0	0	0
0	0	1	1
0	1	0	1
0	1	1	1
1	0	0	1
1	0	1	1
1	1	0	1
1	1	1	1

Itilize chip CD4075 la

A CD4075 Chip kanpe soti nan mond lan nan sikwi lojik, apresye pou abil li yo nan manyen entrain miltip.Pou reyalize potansyèl maksimòm eleman sa a, li saj pou fouye nan espesifikasyon pouvwa li yo.Tipikman, sa a chip opere ak yon ekipman pou pouvwa sòti nan 3 a 15 vòlt, ak sèten modèl ki kapab manyen jiska 20 vòlt.

Pou fonksyon optimal, asire ke se PIN la VDD lye nan tèminal la ekipman pou pouvwa pozitif, pandan y ap PIN la GND satisfè tèminal la negatif.Sa a se konfigirasyon kòrèk itilize yo ki ap pèmèt operasyon yo chip a san pwoblèm.Missteps isit la souvan mennen nan fonksyone sikwi, yon rezilta anpil te rankontre pandan sesyon laboratwa pratik oswa pandan y ap travay sou pwojè yo.

Chip la ofri A, B, ak C broch kòm tèminal opinyon.Sa yo broch opinyon yo se kle pou resevwa siyal lojik -siyal ki fòme nwayo a trè nan travay pwosesis chip la.Ou ka mete aksan sou valè a nan opinyon siyal ki konsistan, avètisman ke varyasyon ka degrade pèfòmans siyifikativman.Egalman, broch yo Q nan fen pwodiksyon chip la pote pi devan siyal yo lojik trete nan premye etap yo pwochen nan kous la.

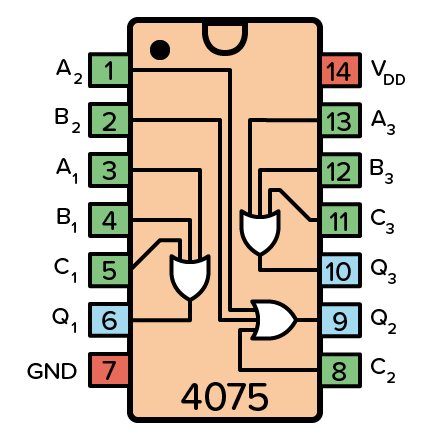

4075 pinout

Egzanp Awondisman - RGB dirije SUMMUTER COLOR

Nan atik sa a, nou eksplore yon sikwi ki sèvi ak CD4075BE IC-li te ye pou efikas li yo 3-opinyon oswa pòtay-yo bati yon dinamik RGB ki ap dirije commutateur koulè.Sa a konfigirasyon sik nan divès koulè, ofri yon opòtinite aprantisaj vizyèlman captive nan elektwonik dijital.

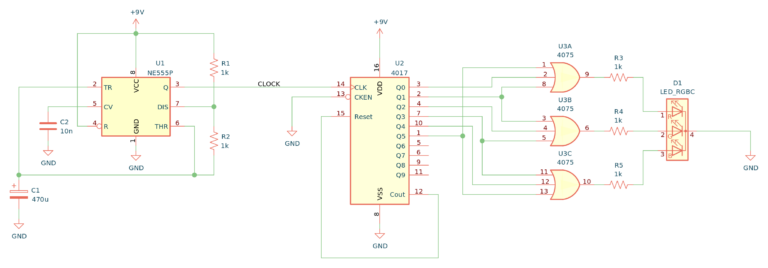

Sant la nan komutateur koulè nou an se CD4075BE IC a, ki kontwole pwodiksyon an koulè nan 3-opinyon li yo oswa pòtay yo.Sa a IC ap travay nan konjonksyon avèk yon 555 revèy IC (U1), ki se configuré emèt pulsasyon revèy fiks.Pulsasyon sa yo aktive yon kontwa CD4017 deseni (U2), yon eleman enpòtan ki sekans aktive rezilta li yo ak chak batman kè te resevwa nan men 555 timers yo.

Nou konekte premye sis rezilta yo nan CD4017 la dirèkteman nan entrain yo nan CD4075BE la.Koneksyon sa a pèmèt kous la montre sis koulè distenk sou yon RGB ki ap dirije (D1) pa melanje rezilta yo yo kreye konbinezon koulè divès kalite.

Pou rasanble sikwi sa a, w ap bezwen eleman sa yo:

• CD4075BE IC (U3) pou jere 3-opinyon an oswa pòtay

• CD4017 deseni kontwa (U2) sik nan eta yo pwodiksyon

• 555 revèy IC (U1) pou jenere pulsasyon revèy yo

• Yon RGB ki ap dirije (D1) pou montre koulè yo

• Senk rezistans 1 kΩ (R1-R5) pou kontwòl aktyèl ak ajisteman distribisyon

• Yon kondansateur 470 µF (C1) pou asire estabilite pwodiksyon revèy la

• Yon kondansateur 10 NF (C2) pou rafine siyal revèy la

CD4075 Altènativ ak ranplasman

CD4075 Awondisman an entegre (IC) se souvan rekonèt anba plizyè non ekivalan, ki gen ladan NTE4075, MC14075, HCF4075, TC4075ak HEF4075.Idantifyan sa yo varye selon manifakti a, men tout vèsyon pataje menm fonctionnalités ak konfigirasyon PIN idantik.Gen kèk modèl ki ka gen ladan tou sifiks tankou "CD4075BE, "Ki endike varyasyon minè espesifik nan manifakti a.

Si CD4075 IC a pa disponib lokalman, tcheke plas piblik sou entènèt serye pou yon seleksyon pi laj ak pi bon disponiblite.

• 74HC4075: Twa 3-opinyon oswa pòtay
