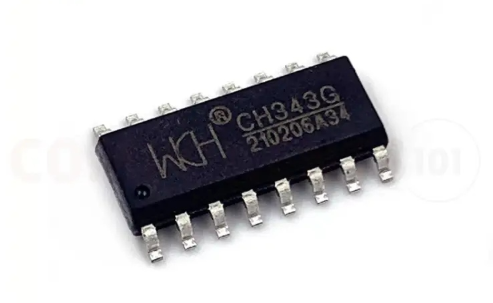

CH343: Yon USB pèfòmans-wo nan seri konvètisè chip

Nan mond lan tout tan-en jodi a nan kominikasyon dijital, CH343 USB otobis konvètisè chip a kanpe soti kòm yon solisyon versatile ak gaya pou echanj done san pwoblèm.Bati sou fondasyon an mete nan predesesè li yo, CH340 a, CH343 a pran pèfòmans nan pwochen nivo ak pi wo vitès done transfè, fleksib sipò vòltaj IO, ak karakteristik avanse tankou deteksyon otomatik baud pousantaj.Si li nan devlopman mikrokontroleur, sistèm endistriyèl, oswa brikoleur elektwonik, konsepsyon kontra enfòmèl ant CH343 a ak konpatibilite fè li yon eleman dinamik nan pwojè modèn.Atik sa a bay yon gid konplè sou karakteristik CH343 a, konfigirasyon PIN, konsepsyon konsepsyon, aplikasyon pou, ak altènativ.Dekouvri kijan sa a chip pwisan ka optimize kominikasyon ou ak bezwen inovasyon.

Katalòg

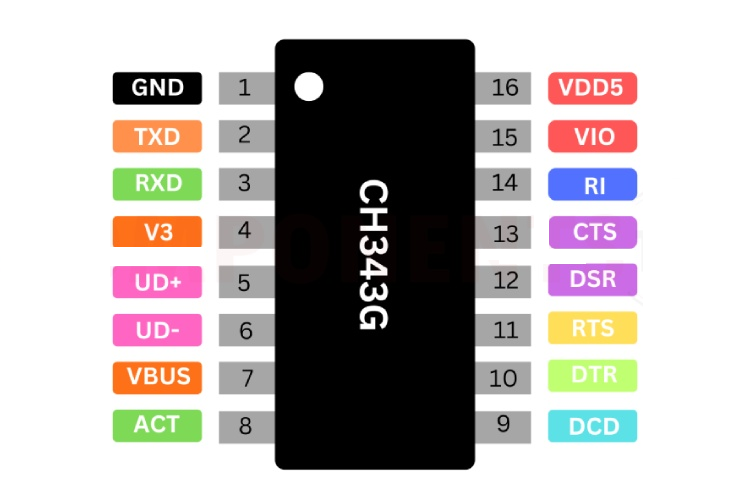

PIN konfigirasyon

OP16 PIN NON	Essop10 PIN Non	QFN16 PIN NON	Non PIN	Kalite PIN	PIN Deskripsyon
16	4	3	Vdd5	Pouvwa	D 'pouvwa vòltaj ekipman pou regilatè a pouvwa Mande pou yon kondansateur ekstèn decoupling
15	7	1	Vi	Pouvwa	I/O pò opinyon pouvwa mande pou yon decoupling ekstèn kondansateur
1	3,0	2,0	YD	Pouvwa	Atè
4	10	6	V3	Pouvwa	Entèn pouvwa regilatè pwodiksyon;Nwayo ak USB pouvwa opinyon Konekte sou VDD5 lè VDD5 <3.6V, konekte ak decoupling condensateur lè VDD5> 3.6V
5	1	7	Ud+	USB	Konekte ak USB D+ siyal dirèkteman, pa gen okenn rezistans ekstèn
6	2	8	Ud-	USB	Konekte ak USB D- siyal dirèkteman, pa gen okenn rezistans ekstèn
7	Okenn	9	Vbus	Nan	Deteksyon estati VBUS Antre nan Otobis USB, entegre rale-desann rezisteur
2	8	4	Txd	Deyò	Transmèt pwodiksyon done asenkron, eta san fè anyen konsa se wo nivo
3	9	5	Rxd	Nan	Resevwa done asenkron opinyon, entegre rale-up rezisteur
13		15	Kts	Nan	Siyal la opinyon modèm se klè voye, aktif ba
	6		CTS oswa DTR	Default opinyon, chanje nan pwodiksyon otomatikman	Default se siyal opinyon modèm, klè voye, aktif ki ba. Lè lojisyèl òdinatè kouche DTR valab, otomatikman chanje nan modèm la siyal pwodiksyon, done tèminal pare, aktif ba
12	Okenn	14	DSR	Nan	Siyal la opinyon modèm, done mete pare, aktif ba
14	Okenn	16	RI	Nan	Siyal la opinyon modèm, endikatè bag, aktif ba
9	Okenn	11	Dcd	Nan	Siyal opinyon modèm, konpayi asirans done detekte, aktif ba
10	Okenn	12	Dtr/tnow	Deyò	Siyal pwodiksyon modèm, done tèminal pare, aktif ki ba.Si Yon ekstèn rale-desann rezisteur detekte pandan pouvwa-sou, chanje nan yon Endikasyon estati sou pò a seri voye nan pwogrè, segondè aktif
11	5	13	R	Deyò	Siyal pwodiksyon modèm, mande pou voye, aktif ba
8	Okenn	10	Aji#	Deyò	USB konfigirasyon ranpli pwodiksyon eta a, aktif ki ba.Si Yon ekstèn rale-desann rezisteur detekte pandan pouvwa-sou, chanje a Kominikasyon baud to adaptasyon mòd.Lojisyèl kapab tou itilize mòd sa a

Detay sou espesifikasyon

Patikilarite	Deskripsyon
I/O endepandan ekipman pou pouvwa	Sipòte 5V, 3.3V, 2.5V, ak 1.8V ekipman pou pouvwa.
Reyajiste entegre ak revèy	Entegre pouvwa-sou Reyajiste ak 12MHz revèy;Pa gen ekstèn Crystal obligatwa.
Entegre eeprom	Configured chip vid, PID, maksimòm valè aktyèl, machann ak pwodwi enfòmasyon fisèl, elatriye.
ID inik	Chip gen ladan yon ID entegre inik (USB seri Nimewo).
USB konpatibilite	Full-vitès koòdone aparèy USB, konpatib ak USB 2.0.
Bati-an firmwèr	Emule estanda koòdone UART pou amelyore orijinal la periferik seri oswa ajoute plis UARTs via USB.
Aplikasyon konpatibilite	Fully konpatib ak aplikasyon orijinal seri san modifikasyon.
Sipò chofè	Sipòte eksplwatasyon ak bati-an chofè CDC oswa multi High-vitès chofè machann VCP san enstalasyon.
Seri koòdone UART	Materyèl konplè-duplex koòdone ak endepandan tanpon transmèt-resevwa;Sipòte kominikasyon pousantaj baud soti nan 50bps a 6Mbps.
Adaptasyon dinamik baud pousantaj	Otomatikman idantifye ak adapte yo ak pousantaj baud komen nan oswa anba a 115200bps.
Done ak opsyon égalité	Sipòte 5, 6, 7, oswa 8 Bits done;sipòte enpè, menm, Espas, Mak, ak pa gen okenn égalité.
Siyal koòdone modèm	Sipòte RTS, DTR, DCD, RI, DSR, ak siyal CTS.
Kontwòl koule	Sipòte CTS ak RTS pyès ki nan konpitè kontwòl koule otomatik.
Sipò demi-duplex	Gen ladan voye estati tnow pou Rs485 oblije chanje.
Sipò RS232	Sipòte koòdone RS232 nan yon vòltaj ekstèn Konvèsyon chip.
Opsyon ekipman pou pouvwa	Sipòte USB Port 5V ak 3.3V ekipman pou pouvwa.
Pake ak Konfòmite	Rohs-konfòme, ki disponib nan SOP-16, Essop-10, ak QFN16 Pakè plon-gratis.

CH343 Dinamik Faktori

CH343 vle di soti kòm yon eleman aktif nan mond lan nan elektwonik, sèlman fabrike pa WCH.CN, demontre yon devouman enkondisyonèl kenbe estanda ki wo nan pwosesis pwodiksyon li yo.Chemen manifakti sengilye sa a ofri yon senaryo inik nan ki konsistans-wo kalite se nouri, kòm li eskive konplikasyon yo ki souvan leve lè manifaktirè miltip pwodwi eleman nan menm, tankou enkonsistans nan bon jan kalite oswa disponiblite.Nan elektwonik, nati a previzib ak serye nan eleman tankou sa yo ankouraje yon anviwònman mi pou inovasyon.

Avèk pwodiksyon an tout antye pa yon sèl antite, ranfòse yon sistèm gaya kontwòl kalite vin pi senp.WCH.CN gen opòtinite pou aplike pou siveyans kontinyèl ak estrateji amelyorasyon asire chak moso CH343 aliyen ak estanda yo rijid etabli pou endistri an.Apwòch sa a konsantre mennen nan yon rediksyon nan domaj, en avantaj ki genyen nan jesyon bon jan kalite konsolide.Nan senaryo kote plizyè konpayi pwodwi yon atik menm jan an, fluctuations nan bon jan kalite yo pa estraòdinè, kòm evidans atravè sektè varye.

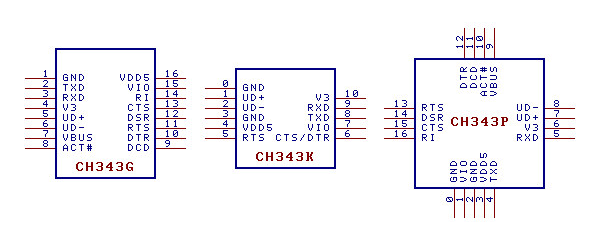

Varyant nan CH343

Pakèt	PIN goud (mm)	PIN goud (mil)	Pati make
SOP16	1.27mm	50mil	CH343G
Essop10	1.00mm	39mil	CH343K
Qfn16-3x3	0.5mm	19.7mil	CH343P

Altènativ pou CH343

Lè eksplore ranplasman pou CH343 sikwi a entegre, divès kalite opsyon ki konparab yo disponib pou founi nan bezwen kominikasyon diferan.Chak altènatif pote karakteristik inik li yo ak benefis yo, ki egzije atansyon konsiderasyon nan limyè de kondisyon pwojè espesifik.

Altènativ remakab

• CH340

• MA112AS16

• FT230x

• CP2102

• PL2303341

• CH9102

• MCP2200

• CP2110

• FT232

CH343 konsepsyon schematic ak aplikasyon

Koneksyon koòdone USB

Nan tipik CH343 sikwiyèr, koneksyon an dwat nan liy USB nan D+ ak D- broch yo pèmèt pwosesis kominikasyon lis.Efikasite nan sa a Layout repoz nan kapasite li nan jere diferans siyal abil, asire transmisyon done optimal.Pou garanti fyabilite, yo bay konsiderasyon espesyal pou diminye entèferans elektwomayetik nan teknik efikas tankou pwoteksyon ak baz, ki pote yon sans de estabilite nan emosyon ou.

Pouvwa estabilizasyon ekipman pou

Kondansateur yo se kle nan asire koule pouvwa lis pandan y ap ralanti nivo bri.Konpozan sa yo sèvi kòm rezèv enèji, bay estabilite nan tout kondisyon chaj fluctuant.Pa evite chanjman toudenkou nan vòltaj, kondansateur pa sèlman pwoteje konpozan yo sikwi, men tou kontribye anpil nan operasyon an gaya nan chipset a CH343.Chwazi kondansateur ki matche ak kritè operasyonèl sikwi a reflete balans lan delika ak previzyon ke ou envesti nan pandan etap nan konsepsyon.

Liy kominikasyon seri

Kominikasyon ant CH343 chipset la ak nenpòt ki mikrokontroleur te pote soti nan liy yo TX ak RX, nesesite koneksyon egzak -tx a RX ak vis vèrsa.Nenpòt aliyman ka mennen nan done pèvèti ak potansyèl pann kominikasyon.Antisipe sa a pa konfime koneksyon pandan etap nan konsepsyon ka konsiderableman diminye efò depanaj nan lavni.Anplis de sa, diferan dispozisyon mikrokontroleur ka mande konfigirasyon inik, en bezwen pou fleksibilite ak planifikasyon atansyon nan konsepsyon.

Estrateji pou simonte baryè kominikasyon CH343

Dyagnostike pwoblèm koneksyon

Kòmanse pa byen ekzamine tout koneksyon ki gen rapò ak Convertisseurs CH343 USB-a-seri ou.Koneksyon yo dwe fèm epi kòrèkteman aliyen, kòm dispozisyon move ka bloke kominikasyon efikas.Anplis de sa, verifye ke nivo vòltaj siyal aliyen ak aparèy yo ki konekte, kòm nivo vòltaj konfli ka deranje siyal ak afekte koule kominikasyon.

Evalye entegrite kab USB

Fouye nan eta fizik kab USB a, konsidere enpak li sou bon jan kalite transmisyon done.Vigilantly tcheke pou nenpòt ki mete oswa domaj, depi câbles konpwomèt te kapab mennen nan koneksyon iregilye ki mine pèfòmans aparèy ki estab.

Anviwònman to baud senkronize

Asire ke anviwònman an to baud chwazi reflete espesifikasyon yo egzak egzije nan tou de CH343 a ak aparèy la konekte.Konfigirasyon to Baud ki mal yo souvan neglije, men yo souvan deklanche pwoblèm transfè done ak yon foul moun nan atachman kominikasyon.

Fè yon tès loopback

Lè yo te fè fas ak pwoblèm koneksyon, fè yon tès boukle parèt kòm yon apwòch ki gen anpil valè.Pa konekte broch yo TX ak RX sou CH343 a, ou ka evalye chemen an transmisyon done entèn yo.Pwosesis sa a dwat dyagnostik izole echèk potansyèl nan CH343 a lè defo transmisyon leve.

Rezoud pwoblèm rekonesans chofè

Si òdinatè a echwe yo rekonèt aparèy la, konfime ke chofè yo dènye yo te enstale avèk siksè.Tcheke manadjè aparèy la pou nenpòt ki mesaj erè, ki ka mennen nan révélant konfli chofè oswa baryè kominikasyon kenkayri.Pwosedi sa a souvan dekouvwi pwoblèm kache ki antrave rekonesans aparèy, pote rezolisyon rapid nan pwoblèm nan nan men yo.

CH343 Design Insights

Plasman pò USB ak liy routage liy

Estratejikman pwezante pò a USB tou pre CH343 sikwi a entegre sèvi asire efikas transmisyon siyal.Layout sa a reflechi diminye longè liy done yo, kontwole siyal potansyèl febli ak latwoublay ekstèn.Dirèk done routage liy pran priyorite, sidestepping detou nesesè ki ka prezante latansi oswa deranje anviwònman an siyal.Konfòme yo ak pratik endistri lajman respekte enplike nan kreye klè, wout san obstak, ki se yon testaman nan siksè nan konsepsyon elektwonik.

Enpak nan vias ak optimize yo

Jere kantite VIAs nan konsepsyon PCB jwe yon wòl nan prezève entegrite siyal ak enpedans ki kòrèk la.Chak via pote risk pou yo entwodwi reta minè ak refleksyon, ki ka anpeche gwo vitès kominikasyon done.Kenbe yon nimewo minim amelyore entegrite siyal, eko bon konprann ki senplifye chemen sikwi kontribye nan pèfòmans entansifye ak fyab operasyonèl.

Wòl nan kondansateur filtre

Plasman nan kondansateur filtre tou pre broch yo pouvwa nan CH343 a ede modere varyasyon vòltaj ak estabilize ekipman pou pouvwa.Kondansateur sa yo fè yon fonksyon esansyèl kòm tanpon kont chanjman chaj brid sou kou, pwomosyon ki konsistan fonksyonalite aparèy.Prensip sa a jwi aplikasyon toupatou, ki te sipòte pa rezilta ke menm ti kras orè vòltaj ka pwofondman enpak estabilite aparèy.

Layout eleman ak entegrite siyal

Fè aranjman pou konpozan nan yon mòd kontra enfòmèl ant ak òganize ka siyifikativman diminye entèferans elektwomayetik pandan y ap sipòte entegrite siyal optimal.Diminye distans ki genyen ant eleman diminye risk ki genyen nan kwa-pale ak entèferans mityèl.Metòd sa a se souvan andose kòm yon pratik dinamik pou konsève koerans a nan gwo vitès sikwi elektwonik.

Aplikasyon

Devlopman mikrokontroleur

Chip la CH343 siyifikativman kontribye nan pwojè mikrokontroleur, ofri chanèl kominikasyon efikas ki senplifye entèraksyon ant aparèy.Adaptabilite li yo nan konekte ak mikrokontroleur divès fasilite devlopman senp, amelyore pwototip la ak etap deplwaman nan tout aplikasyon pou divès kalite.Pa amelyore efikasite transfè done ak asire amoni ak resous lojisyèl komen, chip a ranfòse vitès la ak presizyon nan inisyativ mikrokontroleur.Nan aplikasyon pratik, ou ka itilize kapasite sa a konpresyon delè pwojè, fè li miyò avantaje nan vit-ritm anviwònman prototip kote pwogrè rapid se priyorite.

Dyagnostik ak depanaj

Nan dyagnostik ak depanaj, CH343 parèt kòm yon solisyon konplè.Entèfas fò li yo pèmèt analiz an pwofondè ak rezolisyon nan pwoblèm sistèm elektwonik san yo pa ajoute konplikasyon nesesè.Adaptabilite chip la atravè yon varyete de pwotokòl debogaj mete aksan sou aplikasyon laj li yo, pèmèt ou nan efektivman identifier ak pwoblèm adrese.Eksperyans nan jaden an endike ke sa a adaptabilite siyifikativman ranfòse sistèm fyab, kòm li pèmèt ou detekte erè ak optimize lojisyèl ak pi gwo presizyon.

Kominikasyon Sistèm Endistriyèl

Nan fondasyon kontwòl endistriyèl, chip CH343 la fasilite liy kominikasyon ki estab, pi gwo pou jere ak otomatize pwosesis konplike.Rezistans li nan kondisyon negatif, pè ak kapasite li nan okipe sibstansyèl pousantaj transfè done, pozisyon li kòm yon opsyon favorab pou anviwònman endistriyèl.Enkòpore chip sa a nan fondasyon endistriyèl ka mennen nan amelyorasyon ki make nan efikasite operasyonèl ak alèjman erè.Ou ka souvan anplwaye chip sa a asire solidite sistèm ak pèfòmans optimal, maksimize kapasite li nan defann konsistans operasyonèl nan mande senaryo.

Brikoleur inovasyon elektwonik

Nan esfè a nan brikoleur elektwonik, chip la CH343 te vin ekstrèmman enfliyan akòz aksè li yo.Ou ka apresye fleksibilite li yo ak aksè, ki pèmèt yo vire konsèp envante nan prototip reyalis avèk fasilite.Pa akomode yon gwo etalaj de aparèy periferik, ou ka eksplore ak inovasyon konfyans, gras a CH343 la sipòte bezwen yo teknolojik nan pwojè yo.Sa a aksè ankouraje yon espas pou eksplorasyon ak edikasyon, kote men-sou ladrès yo rafine ak lide enjenyeu vin nan lavi.

Tranzisyon ak teknoloji eritaj

Ki kote sistèm aktyèl entèsekte ak teknoloji eritaj, CH343 a se sitou efikas, pèmèt kominikasyon fasil ak pi gran aparèy.Sa a konpatibilite asire itilize nan kontinye nan aparèy sa yo, yon aspè pi gwo pou ou sou enfrastrikti ki gen dat.Pa kenbe kontinwite operasyonèl, konpayi ka evite amelyorasyon chè, kidonk pwolonje fonksyonalite a nan sistèm ki egziste deja.Sa a fleksibilite dogmatik pèmèt biznis yo ekstrè valè kontinye soti nan envèstisman teknoloji yo pandan y ap transparans enkòpore solisyon modèn.

Automatisation ak robotics pwogrè

Presizyon ak pwotokòl kominikasyon efikas yo bezwen nan automatisation ak robotic, ak chip a CH343 ofri yon solisyon konvenkan.Jesyon done abil li yo sipòte fondasyon automatisation dinamik ak aplikasyon pou ajil Robotics.Fonksyonalite sa a sipòte devlopman anviwònman konplèks, trè efikas otomatik.Kontribisyon ChIP a nan sistèm sa yo mete aksan sou wòl li nan volan lavni nan automatisation, kote entegrasyon efikas ak divès eleman se yon dwe.

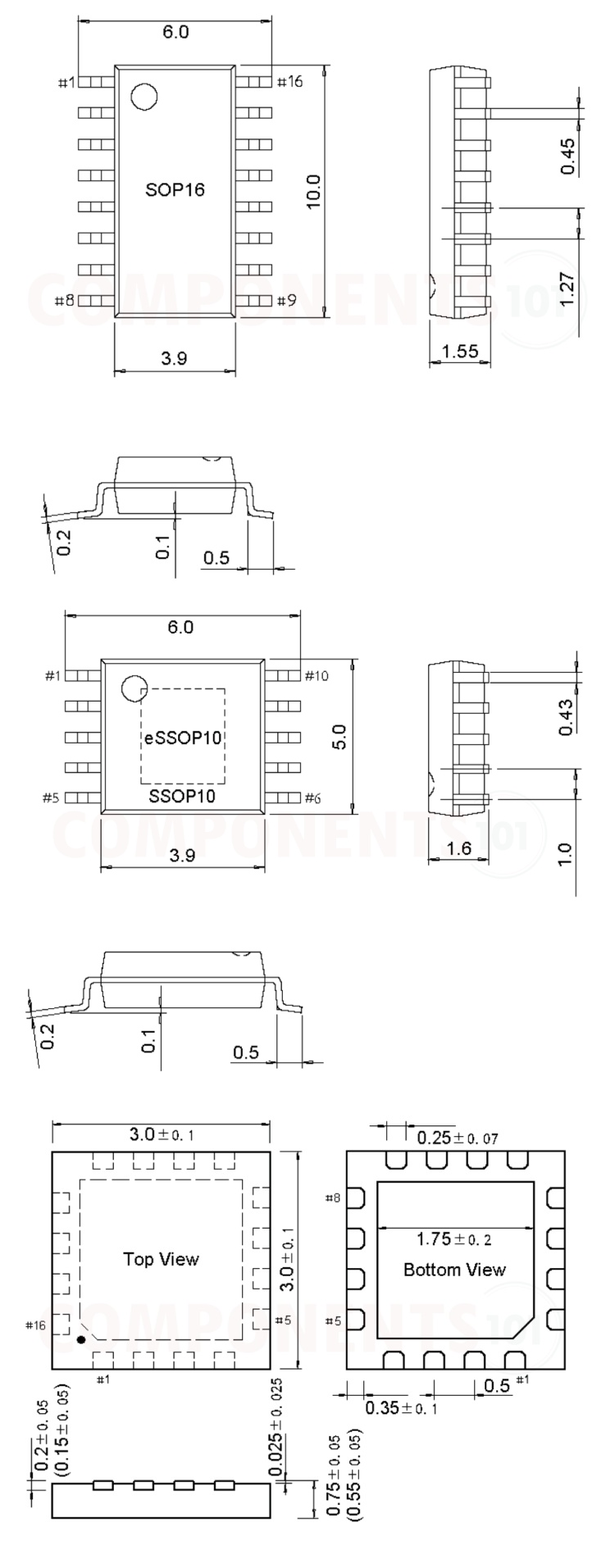

Enfòmasyon anprint ak dimansyon
