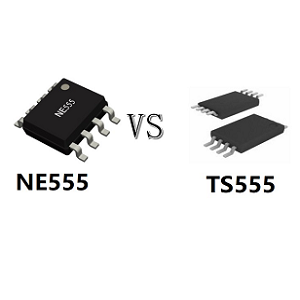

Konparezon efikasite pouvwa: NE555 vs TS555

Atik sa a eksplore sikwi yo Ne555 ak TS555 entegre, en wòl yo nan divès kalite distribisyon ak aplikasyon osilator.Nou pral egzaminen karakteristik inik yo, itilizasyon pratik, ak konfigirasyon PIN, epi diskite sou ki jan karakteristik sa yo enfliyanse seleksyon yo ak entegrasyon nan sikwi elektwonik.

Katalòg

Ki sa ki revèy la NE555?

A NE555 se yon sikwi trè versatile entegre souvan itilize nan aplikasyon pou divès kalite distribisyon akòz nati egzat ak serye li yo.Sa a IC avèk efikasite jere operasyon nan tou de monostable ak astable mòd pa ajiste paramèt distribisyon ak rezistans ak kondansateur.Nan mòd monostabl, anpil anplwaye yon sèl rezistans-kapasite pè yo defini dire a nan entèval tan, sa ki pèmèt pou kontwòl egzak nan lajè batman kè.Sa a se benefis pou operasyon tankou mekanism switch debounce oswa génération reta tan fiks, kote presizyon ajoute yon kouch fyab nan pèfòmans an jeneral.Kontrèman, nan mòd astable, NE555 la opere ak de rezistans ak yon CAPACITOR dikte tou de frekans ak sik devwa.Sa a se konfigirasyon favorize nan sistèm kote batman kè-lajè batman ak jenerasyon frekans siyal yo bezwen, ofri fiks ak inifòm siyal osilatwar pou fonctionnalités san pwoblèm.NE555 a ka kondwi aparèy ki ba-aktyèl dirèkteman ak kapasite pwodiksyon li yo ki rive jiska 200 mA, yon karakteristik ki rasyonalize konpleksite sikwi ak se apresye pa vise pou misyon pou minimize defi konsepsyon sikwi.Vòltaj operasyonèl li yo, sòti nan 5 a 15 V, asire konpatibilite ak nivo lojik TTL nan 5 V, fasilite entegrasyon li yo nan anviwònman melanje-siyal satisfè kondisyon konsepsyon divès kalite.

Ki sa ki TS555 la?

A TS555 CMOS revèy egzanp pwogrè nan teknoloji distribisyon sikwi, prezante amelyorasyon sou tradisyonèl NE555 revèy la.Pami karakteristik remakab li yo se efikasite pouvwa ranfòse, konsome senpleman 110 µA nan 5 V, ki diferansye ak 355 la 3 Ma.Efikasite sa a kontribye nan lavi batri pwolonje, aliyen ak objektif dirab kontanporen pa diminye itilizasyon enèji nan aparèy elektwonik.Ki fèt pou yon spectre frekans pi laj, TS555 la opere jiska 2.7 megaèrts, yon ogmantasyon sibstansyèl soti nan limit tèt NE555 a nan 0.1 megaèrts.Kapasite sa a sipòte aplikasyon konplèks ki mande egzak distribisyon nan anviwònman wo-frekans.Konstriksyon li yo tou amelyore estabilite, nan senaryo mande distribisyon egzat.Fluctuations yo redwi rezèv aktyèl pandan tranzisyon asire pwodiksyon serye, ki se avantaje nan aplikasyon pou elektwonik delika.Ak yon enpedans opinyon segondè nan 10¹² Ω, TS555 la pèmèt itilize nan pi piti dekonstrasyon ak distribisyon kondansateur.Sa a tradui nan plis desen kontra enfòmèl ant ak diminye depans fabrikasyon akòz mwens bezwen materyèl.Sa yo ta ka wè sa tankou yon repons a defi a jeni nan maksimize fonctionnalités nan espas contrainte, yon priyorite nan pòtab ak espas-efikas aparèy.

Karakteristik nan NE555 la ak TS555

NE555 Karakteristik

• Multifonksyon revèy IC pou reta tan soti nan microseconds èdtan.

• opere nan astable (osilator) ak monostable (yon sèl-piki) mòd.

• Sik devwa reglabl pou desen sikwi fleksib.

• Manch pwodiksyon aktyèl jiska 200 mA, konpatib ak lojik TTL.

• Lajman itilize nan twous edikasyon pou bati tan ak osilateur.

TS555 Karakteristik

• Konsomasyon ba pouvwa, ideyal pou pwojè ki mache ak pil.

• Sipòte gwo frekans maksimòm pou operasyon vit.

• Fully konpatib ak NE555 men plis enèji-efikas.

• Opere sou 2 V a 16 V, adaptab a divès kalite ekipman pou pouvwa.

• Minimize monte aktyèl, amelyore fyab ak diminye EMI.

• Enpedans segondè opinyon pou konpatibilite ak modèn ki ba-pouvwa sistèm lojik.

Konfigirasyon PIN nan NE555 ak TS555

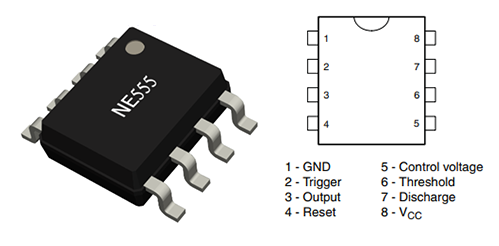

NE555 pinout

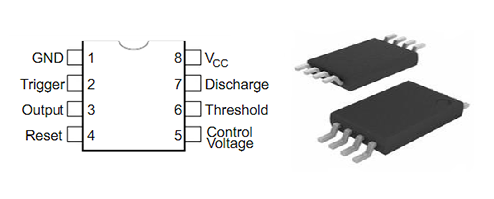

TS555 pinout

Schematics nan NE555 ak TS555

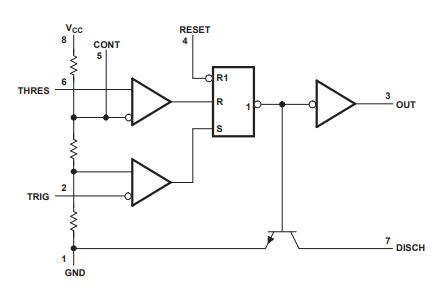

NE555 Schematic

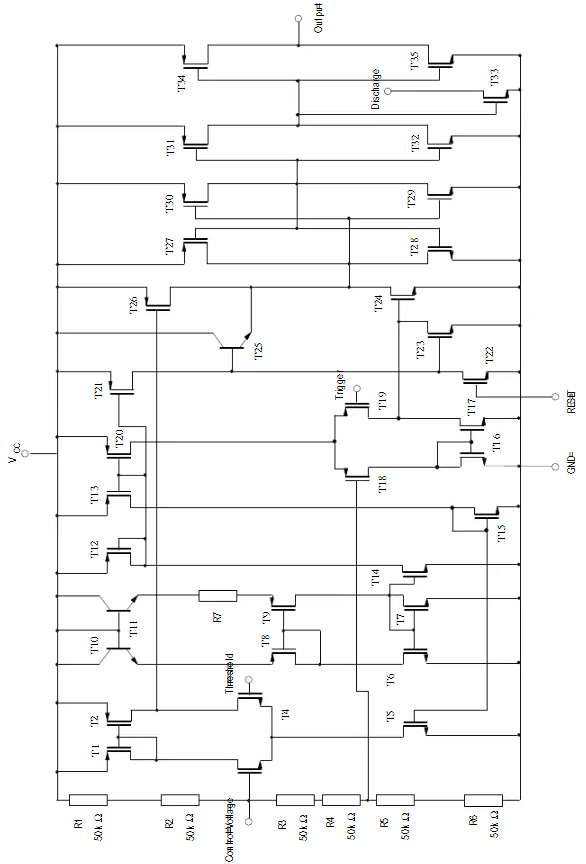

TS555 Schematic

Dyagram blòk nan NE555 ak TS555

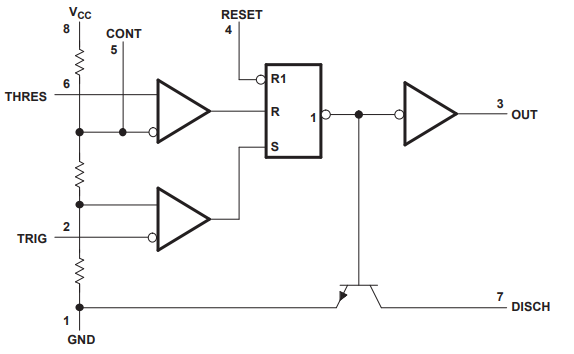

NE555 Dyagram blòk

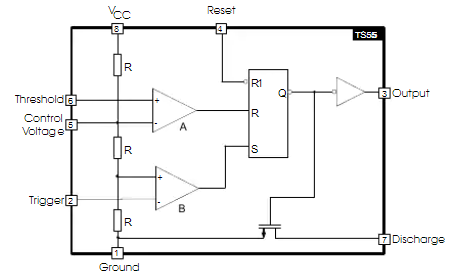

TS555 Dyagram blòk

Evalyasyon maksimòm absoli nan NE555 ak TS555

Paramèt		Min/max	Inite
VCC ekipman pou vòltaj (2)		18	V
VI Vòltaj Antre	Cont, Reyajiste, Tribinal, Trig	VCC	V
IO pwodiksyon aktyèl		± 225	ma
θja pake enpedans tèmik (3) (4)	D pake	97	° C/W
	P pake	85
	PS pake	95
	Pake PW	149
θjc pake tèmik enpedans (5) (6)	Pake FK	5.61	° C/W
	JG pake	14.5
TJ opere tanperati junction vityèl		150	° C
Tanperati ka pou 60 s	Pake FK	260	° C
Tanperati plon 1.6 mm (1/16 nan) soti nan ka a pou 60 s	JG pake	300	° C

NE555 evalyasyon maksimòm absoli

Senbòl	Paramèt	Valè	Inite
VCC	Ekipman pou vòltaj	18	V
Iout	Sòti aktyèl	± 100	ma
Rthja	Junction rezistans tèmik anbyen (1)	125	° C/W
Rthjc	Junction rezistans tèmik nan ka (1)	40	° C/W
TJ	Tanperati Junction	150	° C
TSTG	Depo tanperati depo	-65 a +150	° C
ESD	Modèl kò imen (HBM) (2)	1500	V
ESD	Modèl machin (mm) (3)	200	V
ESD	Modèl aparèy chaje (CDM) (4)	1000	V

TS555 evalyasyon maksimòm absoli

Aplikasyon nan NE555 ak TS555

Aplikasyon NE555

• Lajman itilize nan detèktè byometrik ak lektè RFID pou distribisyon egzak.

• Sèvi ak aplikasyon ki bezwen reta tan egzat ak jenerasyon siyal.

• Opere fiable atravè divès nivo vòltaj, apwopriye pou sistèm konplèks.

• Amelyore pèfòmans nan sistèm byometrik pa amelyore vitès matche ak presizyon.

TS555 Aplikasyon

• Ideyal pou aparèy ba-pouvwa ak batri-opere tankou elektwonik pòtab.

• Redwi Spikes pouvwa ekipman pou pouvwa, asire douser ak plis operasyon serye.

• Sipòte desen enèji-efikas ak dirab ak demann pouvwa minim.

• Pafè pou aplikasyon kote distribisyon presizyon ak ekonomi enèji yo enpòtan.

Espesifikasyon konparatif nan NE555 ak TS555

Espesifikasyon	Valè ts555	NE555 valè
Kalite aliye	Atravè twou	Sifas mòn
Kalite revèy	Estanda	Monostab
Kalite pake	Pdip	Konsa
Kantite tan entèn yo	1	2
Konte PIN	8	8
Minimòm opere vòltaj ekipman pou	4.5 V	2 V
Maksimòm vòltaj ekipman pou opere	16 V	16 V
Tanperati opere minimòm	0 ° C	-40 ° C
Tanperati opere maksimòm	+70 ° C	+125 ° C
Maksimòm ba-nivo pwodiksyon aktyèl	200ma	1MA
Maksimòm wo nivo pwodiksyon aktyèl	-200mA	-0.3mA
Wotè	4.57mm	1.5mm
Longè	9.81mm	5mm
Dimansyon	9.81 × 6.35 × 4.57mm	5 × 4 × 1.5mm
Lajè	6.35mm	4mm

Enfòmasyon pake nan NE555 ak TS555

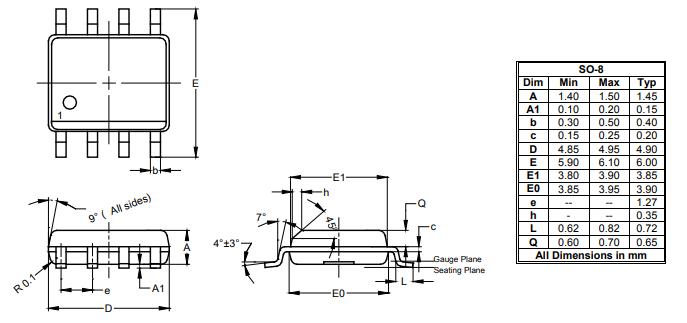

Enfòmasyon pake NE555

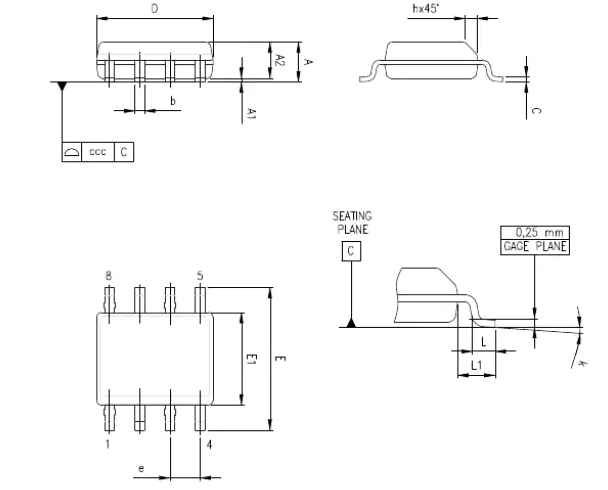

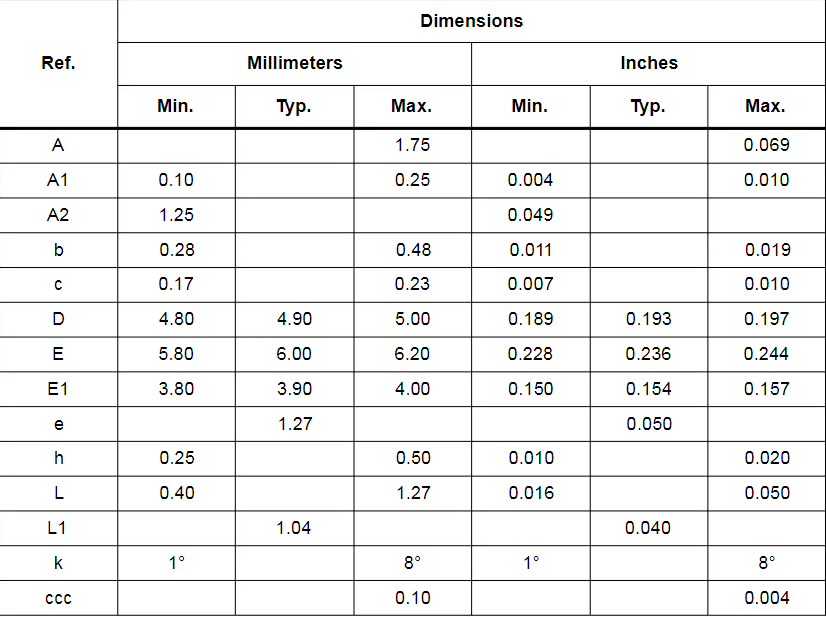

Enfòmasyon pake TS555

Enfòmasyon pake TS555

Konklizyon

Revèy la TS555 pèfòme NE555 tradisyonèl la ak pi bon efikasite pouvwa, egzak distribisyon, ak yon konsepsyon kontra enfòmèl ant.Efikas aktyèl li yo redwi bezwen pou gwo kondansateur, fè li ideyal pou aparèy pòtab.Avèk pèfòmans serye ak pi ba itilize enèji, TS555 a se yon entelijan, chwa dirab pou elektwonik modèn.
