Ranpli Gid pou Triacs: Travay Prensip, Kalite (BT136 & BT139), aplikasyon, ak konparezon

Gid sa a se tout sou triacs, ki se pati espesyal elektwonik itilize kontwole AC pouvwa tankou elektrisite a ki soti nan priz miray ou.Kontrèman ak lòt switch ki sèlman kite elektrisite koule nan yon direksyon, yon triac ka kite li koule tou de fason, fè li pafè pou kontwole bagay sa yo ki kouri sou pouvwa AC.Nan atik sa a, ou pral aprann ki sa yon triac se, ki jan li fonksyone, ak sa ki fè li diferan de lòt pati ki sanble tankou SCRs ak Diacs.Li eksplike tou de kalite triac komen, BT136 ak BT139, epi li montre ki kote ak ki jan yo te itilize nan aparèy diferan.Si w ap bati yon ti pwojè oswa konsepsyon yon bagay pou travay, gid sa a ede ou konprann triacs nan yon fason ki senp.

Katalòg

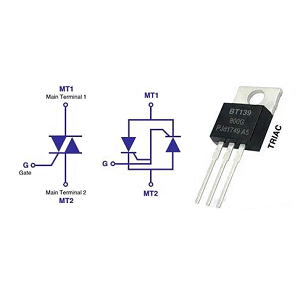

Ki sa ki se yon triac?

Youn Triac (Triode pou altène aktyèl) se yon aparèy semi -conducteurs itilize kontwole pouvwa nan AC (altène aktyèl) sikwi.Kontrèman ak MOSFETs oswa IGBTs, ki se sitou itilize nan sistèm DC ak pèmèt koule aktyèl nan yon sèl direksyon, yon triac ka fè nan toude direksyon yo, fè li ideyal pou aplikasyon pou AC.Li gen twa tèminal: Main Tèminal 1 (MT1), Main Tèminal 2 (MT2), ak yon pòtay.Pòtay la pèmèt aparèy la deklanche ak swa yon vòltaj pozitif oswa negatif, sa ki pèmèt fleksib oblije chanje kèlkeswa polarite AC.Intern, yon triac fonksyone tankou de tiristors (SCRs) ki konekte nan direksyon opoze, diminye bezwen an pou eleman adisyonèl nan sistèm kontwòl bidirèksyonèl.

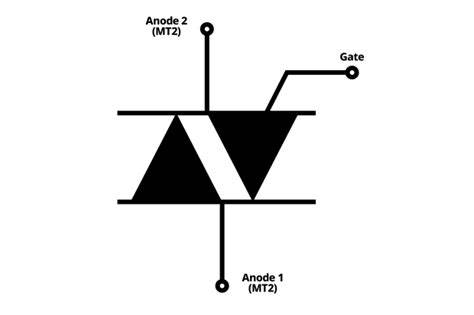

Figi 2. Senbòl triac

Senbòl la triac, vizyèlman reprezante nati bidirèksyonèl li yo.Li prezante de flèch opoze nan senbòl la, ki endike aktyèl ka koule nan toude direksyon ant MT1 ak MT2.Yon liy vètikal konekte nan tèminal la pòtay, ilistre fonksyon kontwòl li yo.Sa a konsepsyon kontra enfòmèl ant ak efikas pèmèt TRIACs yo dwe lajman itilize nan aplikasyon pou kontwòl pouvwa AC tankou gradateur limyè, contrôleur vitès motè, sistèm chofaj, ak lòt kay la oswa endistriyèl sikui AC.

Ki sa ki triac la BT136?

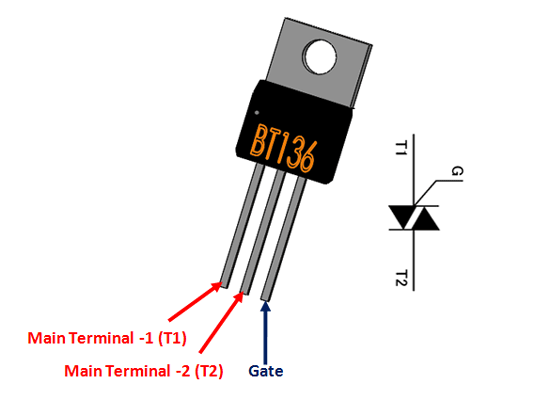

Figi 3. Triac BT136 la

BT136 a se yon modèl triac popilè yo itilize nan tou de nan kay la ak endistriyèl AC oblije chanje travay.Li prezante yon pòtay sansib, ki vle di li ka deklanche ak yon ti aktyèl.Sa fè li ideyal pou itilize ak ba-pouvwa aparèy tankou mikrokontroleur ak lojik ICS.BT136 a se bati lè l sèvi avèk teknoloji planar pasivasyon, ki amelyore fyab alontèm li yo ak fè li pi rezistan a Spikes vòltaj.Li ka opere nan tout kat kadran kondiksyon AC, kidonk li fè byen menm si polarite a siyal pòtay varye.Triac sa a sipòte yon vòltaj bloke segondè, apwopriye pou 230V AC sistèm yo.Li tou te gen yon aktyèl kenbe ki ba, ki ede kenbe li vire sou menm anba kondisyon ki ba-chaj.Karakteristik sa yo fè BT136 yon chwa solid pou aplikasyon tankou kontwòl vitès fanatik, ekleraj gradyasyon, ak règleman tanperati nan sistèm chofaj.

Karakteristik nan BT136

• Kondisyon aktyèl ba pòtay pèmèt kontwòl dirèk pa mikrokontroleur oswa bato lojik.

• Vòltaj segondè bloke pwoteje kont vòltaj ki monte nan liy AC yo.

• Low kenbe aktyèl asire kondiksyon fiks pandan chaj ki ba.

• Kat-kadran deklanche bay fleksibilite nan konsepsyon sikwi kondwi pòtay.

• Planar Passivated Design amelyore estabilite ak elektrik réduction sou tan.

Aplikasyon nan BT136

• Limyè gradateur ki ajiste klète lanp pa kontwole kondiksyon AC.

• regilatè vitès fanatik nan aparèy tankou fanatik plafon ak lè kondisyone.

• Contrôleur eleman chofaj nan aparèy tankou fou elektrik ak aparèy pou chofe dlo.

• Sistèm kay entelijan ki lye mikrokontroleur yo nan gwo-vòltaj AC charj.

Ki sa ki triac la BT139?

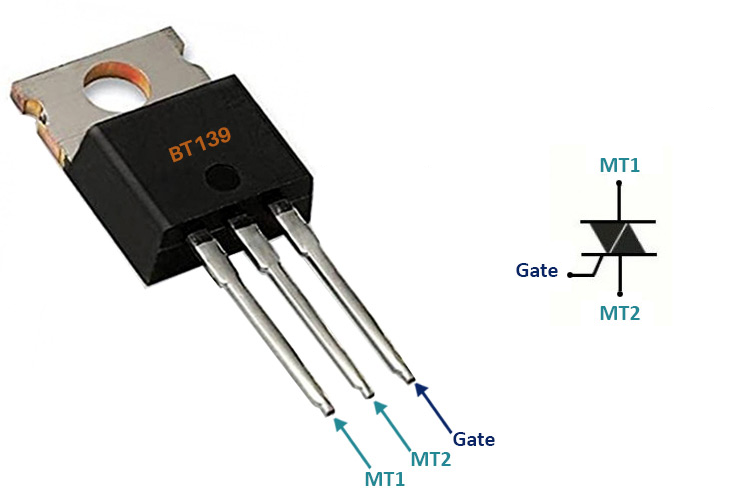

Figi 4. Triac BT139 la

BT139 a se yon triac plis gaya ki fèt pou pi wo aplikasyon pou kounye a.Li ka okipe jiska 9A, fè li apwopriye pou pi lou AC charj tankou motè endistriyèl, sistèm ekleraj komèsyal yo, ak inite chofaj.Menm jan ak BT136 a, li sipòte kondiksyon bidirèksyonèl epi yo ka deklanche nan tout kat kadran yo.Li te gen yon konsepsyon rezistan epi yo ka kenbe tèt ak pasajè vòltaj tipikman yo te jwenn nan anviwònman endistriyèl.Sa fè li yon chwa serye pou mande kondisyon yo.

Karakteristik nan BT139

• Segondè kapasite aktyèl (jiska 9a) pou kontwole charj gwo oswa endiktif

• Kat-kadran deklanche pèmèt konsepsyon sikwi fleksib.

• Vòltaj segondè bloke manch estanda AC ak kondisyon pasajè.

• Sansib pòtay konpatib ak siyal kontwòl ba-pouvwa.

• Pasivasyon Planar asire alontèm durability ak tolerans vòltaj.

Aplikasyon nan BT139

• Endistriyèl fanatik oswa ponp kontwòl vitès kote aktyèl demaraj se wo.

• Faz-kontwole gradyasyon pou sistèm ekleraj komèsyal yo.

• Kontwòl chofaj presizyon nan sistèm HVAC ak fou endistriyèl yo.

• Sistèm enèji entelijan ak tan pwogramasyon nan gwo-echèl automatisation.

• -wo fen aparèy rezidansyèl tankou machin lave ak lè kondisyone.

Ki jan yon triac travay?

Figi 5. Travay dyagram nan triac

Triacs (triode pou altène aktyèl) yo se aparèy semi -conducteurs ki fèt kontwole pouvwa nan sikwi AC.Aparèy la se enpòtan de SCRs (Silisyòm kontwole rèktifikateur) ki konekte nan envès paralèl ak yon tèminal pòtay pataje, sa ki pèmèt li fè nan toude direksyon lè deklanche.Nan Figi 5, nou wè senbòl la nan yon triac ansanm ak sikwi ekivalan li yo ki dekri de do-a-tounen tiristors kontwole pa yon pòtay komen.Tèminal yo make kòm anod 1 (oswa prensipal tèminal 1 - MT1), anod 2 (oswa MT2), ak pòtay la.Se tèminal la pòtay itilize kòmanse kondiksyon nan triac la, fè li ideyal pou AC pouvwa oblije chanje aplikasyon yo.

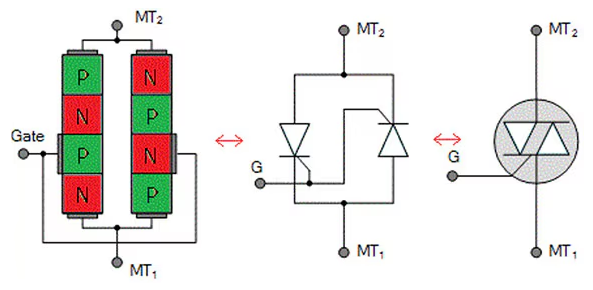

Figi 6. Konstriksyon fizik nan triac la (agòch), de analoji tranzistò (mitan), senbòl triac (adwat)

Estrikti entèn nan yon triac, jan yo montre nan Figi 6, gen ladan yon aranjman konplèks nan altène P ak N kouch fòme senk rejyon semi -conducteurs.Sa yo pèmèt triac la fè nan nenpòt direksyon, tou depann de siyal la deklanche.Imaj santral la nan Figi 6 reprezante modèl la sikwi senplifye, ak imaj la rightmost se reprezantasyon senbolik li yo itilize nan dyagram sikwi.Siyal la pòtay kontwole pwosesis la kole nan tranzistò entèn yo, pèmèt koule aktyèl ant MT1 ak MT2.Sa a nati bidirèksyonèl nan triacs fè yo itil nan switch dime, kontwòl vitès motè, ak règleman chofaj kote AC direksyon aktyèl kontinyèlman ranplasan.

Triac Voltage-Current Konpòtman

Se karakteristik nan vòltaj-aktyèl (V-mwen) nan yon triac divize an kat kadran, ki baze sou polarite a nan tèminal prensipal la MT2 ki gen rapò ak MT1, ak polarite a nan siyal la pòtay.Divizyon sa a enpòtan nan konprann ki jan TRIAC a konpòte li anba diferan kondisyon deklanche epi li nesesè lè konsepsyon sikwi ki mande pou kontwole oblije chanje.

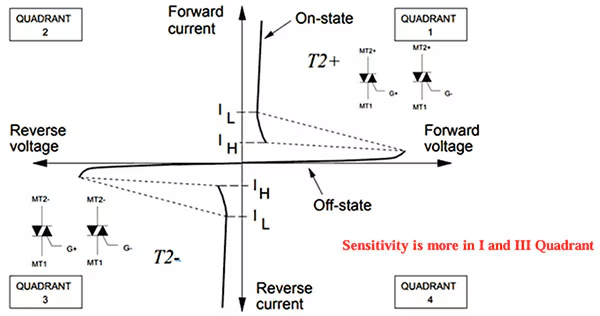

Figi 7. Voltage vs karakteristik aktyèl nan yon triac

Gade nan V-mwen koub la karakteristik nan dyagram ki anwo a, kote:

• Aks orizontal la reprezante vòltaj la atravè MT1 ak MT2.

• Aks vètikal la reprezante aktyèl la nan triac la.

• mwatye pozitif ak negatif nan chak aks montre kapasite triac la pou fè nan toude direksyon yo, sa ki fè li apwopriye pou aplikasyon AC yo.

Kadran mwen: MT2 pozitif, pòtay pozitif (T2+)

Sa a se mòd opere konsidere kòm pi sansib a ak efikas pou deklanche yon triac.Nan kadran mwen, tou de tèminal prensipal la 2 (MT2) ak pòtay lavil la yo pozitif ki gen rapò ak tèminal prensipal la 1 (MT1).Nan kondisyon sa yo, triac a se fasil yo aktive.Paske nan sansiblite a segondè nan kadran sa a, se sèlman yon ti pòtay aktyèl oblije kòmanse kondiksyon.Sa fè kadran mwen trè dezirab pou aplikasyon pou kontwòl, patikilyèman nan kontwòl pouvwa AC, kote minimize kondisyon yo kondwi pòtay ka diminye konpleksite ak pri.

Triac la rapidman antre nan "sou" oswa fè eta a nan mòd sa a, sa ki pèmèt aktyèl koule ant MT2 ak MT1.Kòm sa yo, se kadran sa a lajman ki itilize nan pratik AC oblije chanje ak faz-kontwòl sikwi, tankou gradateur limyè, contrôleur vitès motè, ak regilatè aparèy chofaj.Nan reprezantasyon grafik nan karakteristik triggering tricgering, kadran mwen parèt nan seksyon an tèt-dwa nan koub la, kote tou de vòltaj ak pòtay polarite aktyèl yo pozitif.

Kadran II: MT2 pozitif, pòtay negatif

Nan kadran sa a opere, se tèminal prensipal la 2 (MT2) ki te fèt nan yon vòltaj pozitif ki gen rapò ak tèminal prensipal la 1 (MT1), pandan y ap tèminal la pòtay se negatif ki gen rapò ak MT1.Sa a konfigirasyon toujou pèmèt aparèy la tankou yon SCR oswa triac yo dwe deklanche, men li se miyò mwens sansib konpare ak operasyon nan kadran I.

Sansiblite a redwi se akòz lefèt ke pòtay aktyèl la ap koule nan direksyon opoze a sa yo ki an aktyèl la MT2.Sa a polarite opoze ant pòtay la ak MT2 rezilta yo nan yon piki mwens efikas nan transpòtè nan estrikti aparèy la, ki an vire mande pou yon aktyèl pòtay ki pi wo yo reyalize deklanche.Kontinwe, se plis efò (an tèm de kondwi pòtay) ki nesesè yo vire aparèy la sou nan mòd sa a.

Sa a se mòd operasyon ilistre nan kadran an tèt-gòch nan V-mwen koub la karakteristik.Malgre sansiblite a redwi, deklanche nan kadran II se toujou solid ak souvan itilize nan aplikasyon pou pratik, espesyalman nan AC oblije chanje kote tou de polarite yo rankontre.

Kadran III: MT2 Negatif, Gate Negatif (T2−)

Nan rejyon sa a opere, tou de tèminal prensipal la 2 (MT2) ak pòtay lavil la yo nan potansyèl negatif relatif nan tèminal prensipal la 1 (MT1).Mòd sa a se fonksyonèl menm jan ak kadran mwen, kote tou de tèminal yo pozitif, men li opere nan polarite opoze a.Malgre ke sansiblite a nan kadran III se yon ti kras pi ba pase nan kadran mwen, li toujou konsidere kòm yon mòd sansib nan operasyon.Pòtay la mande pou sèlman yon modès aktyèl ak deklanche kondiksyon, fè sa a kadran yon opsyon solid pou aplikasyon pou kote siyal kontwòl ba-pouvwa yo te itilize.

Kadran III operasyon se itil nan sistèm ki okipe siyal opinyon negatif, tankou sa yo ki te jwenn nan altène aktyèl (AC) sikwi kontwòl oswa kalite espesifik nan bidirèksyonèl oblije chanje kote polarite a nan siyal varye dinamik.Sa a se mòd grafikman reprezante nan kadran an anba-kite nan kat-kardant deklanche dyagram nan karakteristik, ki koresponn a konbinezon an negatif-negatif nan pòtay ak tension MT2.

Malgre sansiblite yon ti kras redwi li yo konpare ak kadran mwen, kadran III toujou ofri konpòtman serye ak reponn, ki fè li yon chwa pratik nan anpil aplikasyon bidirèksyonèl oswa simetrik oblije chanje, kote deklanche soti nan tou de polarite yo mande yo.

Kadran IV: MT2 negatif, pòtay pozitif

Sa a kadran reprezante youn nan mòd yo mwens sansib operasyonèl nan tiristor a, anpil tankou kadran II.Nan konfigirasyon sa a, tèminal prensipal la 2 (MT2) se negatif ki gen rapò ak tèminal prensipal la 1 (MT1), pandan y ap pòtay lavil la resevwa yon aktyèl pozitif.Akòz sa a aranjman polarite, deklanche aparèy la mande pou yon pòtay ki pi wo aktyèl konpare ak mòd yo ki pi sansib yo te jwenn nan kadran I ak III.

Sou V-mwen koub la karakteristik, kadran IV sitiye nan seksyon an anba-dwa, kote vòltaj la aplike se negatif ak aktyèl la pòtay dirije pozitivman.Kondiksyon an nan mòd sa a se relativman rezèvwa, fè li pi piti a favorab an tèm de sansiblite pòtay ak itilizasyon enèji.Anpil evite lè l sèvi avèk kadran sa a pou deklanche lè segondè efikasite oswa kondwi pòtay ki ba yo mande yo.Sepandan, konprann konpòtman li yo toujou enpòtan pou konplètman karakterize limit yo pèfòmans nan tiristor la ak asire operasyon ki an sekirite nan tout kondisyon posib.

Thyristor (SCR) vs Triac

Patikilarite	SCR (Silisyòm kontwole Redresman)	Triac (triode pou Altène aktyèl)
Fanmi	Thyristor	Thyristor
Direksyon kondiksyon	Unidirèksyonèl (yon direksyon sèlman)	Bidirèksyonèl (toude direksyon)
Gate deklanche	Mande pou yon batman kè pòtay pozitif	Ka deklannche pa swa pòtay pozitif oswa negatif batman kè
Deklanche eleman	Souvan deklanche lè l sèvi avèk yon UJT	Souvan deklanche lè l sèvi avèk yon diac
Kenbe konpòtman aktyèl la	Rete sou jiskaske aktyèl gout anba a kenbe nivo	Menm, men nan toude direksyon yo
Aplikasyon Konsantre	Pi bon pou DC oswa yon sèl-fason kontwòl AC	Ideyal pou kontwòl AC (toude direksyon)
Pouvwa manyen	Segondè vòltaj ak segondè kapasite aktyèl	Vòltaj modere ak manyen aktyèl
Jesyon tèmik	Mande pou lavabo chalè	Tipikman bezwen sèlman yon sèl koule chalè
Mòd operasyonèl	Opere nan yon mòd sèl	Sipòte kat mòd operasyon
V-mwen karakteristik	Opere nan yon kadran	Opere nan de kadran
Konfli	Plis serye	Mwens serye pase scr

Diac vs triac

Patikilarite	Dyak	Triac
Estrikti	De-tèminal aparèy	Twa-tèminal aparèy (MT1, MT2, GATE)
Metòd deklanche	Vire sou lè vòltaj depase yon papòt sèten (non deklanche ekstèn)	Ka deklannche pa aplike yon batman kè pòtay
Tèminal Gate	Pa gen tèminal pòtay	Gen yon tèminal pòtay pou deklanche
Kontròl	Vòltaj-kontwole;chanje san kontwòl	Gate-kontwole;pèmèt egzak oblije chanje
Sansiblite polarite	Kondiksyon bidirèksyonèl	Kondiksyon bidirèksyonèl
Sèvi ak komen	Itilize deklanche triacs nan sikui kontwòl	Itilize pou oblije chanje ak kontwòl nan sikui AC
Egzanp Aplikasyon	Pati nan gradateur limyè, motè mou-kòmanse (kòm yon deklanche pou triac)	Kontwòl faz, kontwòl vitès motè, gradateur, AC oblije chanje
Fonksyon nan appariement	Ede asire lis ak konsistan tricgering	Eleman prensipal commutation/kontwòl, deklannche pa diac nan kèk sikui

Avantaj ak dezavantaj nan triacs

Avantaj nan triacs

1. Kondiksyon aktyèl bidirèksyonèl

Youn nan avantaj ki genyen nan yon triac (triode pou altène aktyèl) se kapasite li nan fè aktyèl nan toude direksyon yo.Kontrèman ak SCRs estanda (Silisyòm kontwole redresman), ki sèlman pèmèt koule aktyèl nan yon direksyon, triacs ka kontwole AC pouvwa san yo pa bezwen eleman adisyonèl okipe ranvèse koule aktyèl.Kapasite sa a bidirèksyonèl fè yo itil nan aplikasyon pou AC oblije chanje.

2. Gate deklanche ak siyal pozitif oswa negatif

Triacs ka deklanche nan kondiksyon pa aplike swa yon vòltaj pozitif oswa negatif nan tèminal la pòtay.Fleksibilite sa a pèmèt pou pi fasilite nan konsepsyon sikwi, kòm mekanis nan deklanche pa limite a yon sèl polarite.Sa a se itil lè konsepsyon sikwi yo travay ak tou de mwatye nan ond lan AC.

3. Senplifye konsepsyon sikwi konpare ak SCRs doub

Paske yon sèl triac ka kontwole koule aktyèl nan toude direksyon yo, li ka souvan ranplase de SCRs ranje nan anti-paralèl.Sa a diminye konte a eleman an jeneral, ki senplifye layout sikwi, diminye kondisyon espas, ak koupe desann sou pwen echèk potansyèl nan sistèm lan.

4. Mande pou yon sèl koule chalè ak yon sèl plon

Sèvi ak yon triac olye pou yo yon pè SCR senplifye jesyon tèmik ak pwoteksyon.Depi gen yon sèl eleman pouvwa-dissipating, yon koule chalè sèl se ase.Menm jan tou, yon sèl plon ka itilize pou pwoteksyon, senplifye konsepsyon an ak potansyèlman diminye depans yo.

5. Kontra enfòmèl ant ak pri-efikas pou ba a aplikasyon pou pouvwa mwayen

Triac yo lajman itilize nan kay ak limyè aparèy endistriyèl tankou switch dime, kontwòl vitès motè, ak regilatè aparèy chofaj.Yo se kontra enfòmèl ant, chè, ak fasil entegre nan sikwi, fè yo ideyal pou aplikasyon pou kote manyen pouvwa segondè se pa yon enkyetid prensipal.

Dezavantaj nan triacs

1. Redwi fyab nan anviwònman wo-pouvwa oswa wo-bri

Triacs yo jeneralman mwens gaya pase SCRs lè yo itilize nan wo-pouvwa oswa elektrik anviwònman fè bwi.Yo gen plis sansib a fo deklanche akòz bri elektrik, ki limite itilize yo nan aplikasyon pou endistriyèl lou kote kondisyon sa yo yo komen.

2. Sansib pou DV/DT (pousantaj chanjman vòltaj)

Triacs yo pi sansib a chanjman rapid nan vòltaj, yo konnen kòm DV/DT.Yon spike toudenkou nan vòltaj ka envolontè deklanche aparèy la nan kondiksyon, menm san yo pa yon siyal pòtay.Pou debat sa a, plis sikwi snubber yo souvan obligatwa, ki ka konplike konsepsyon an.

3. Lower vòltaj ak evalyasyon aktyèl konpare ak SCRS

Pandan ke apwopriye pou anpil konsomatè ak limyè aplikasyon pou endistriyèl, triacs gen pi ba kapasite aktyèl ak vòltaj manyen pase SCRs.Pou sistèm wo-pouvwa, espesyalman sa yo ki opere nan tension segondè, SCR yo anjeneral chwa a pi pito.

4. Kadran sansiblite ka mennen nan kondiksyon entansyonel

Triacs ka deklanche nan diferan "kadran" depann sou polarite a nan siyal la pòtay ak tèminal prensipal yo.Gen kèk kadran ki pi sansib pase lòt moun, epi si yo pa byen konte pou nan konsepsyon an, sa ka lakòz kondiksyon aksidan oswa operasyon enfidèl.Ou dwe konsidere ak anpil atansyon kondisyon kondwi pòtay asire pèfòmans serye.

Aplikasyon nan triacs

Triacs yo se konpozan elektwonik itilize kontwole koule nan AC (altène aktyèl) elektrisite.Yo jwenn yo nan anpil aparèy ki bezwen chanje oswa ajiste pouvwa.Men kèk aplikasyon komen:

Limyè gradateur

Triacs jwe yon wòl santral nan sikwi limyè dimmer pa pèmèt kontwòl faz nan AC vòltaj.Pa kontwole pwen an pandan chak sik AC nan ki triac la chanje sou, li efektivman limite konbyen vòltaj rive nan lanp lan.Teknik sa a, ki rele faz-ang kontwòl, diminye pouvwa an mwayèn lage, gradyasyon limyè a san yo pa sa ki lakòz siyman.Triacs yo kontra enfòmèl ant ak efikas, fè yo ideyal pou Fitting nan switch miray ak enstalasyon ekleraj.Anplis de sa, dummers ki baze sou triac travay byen ak charj rezistans tankou anpoul enkandesan.Sepandan, modèn triacters triac yo tou ki fèt yo okipe plus teknoloji ekleraj, ki gen ladan sèten dimmable poul ak CFLs.

Contrôleur vitès fanatik

Nan aparèy nan kay la tankou fanatik plafon, fanatik echapman, ak kèk sistèm vantilasyon, triacs yo souvan itilize yo kontwole vitès motè.Pa ajiste ang kondiksyon nan sik la AC, triacs kontwole kantite lajan an nan vòltaj rive motè a fanatik, ki an vire chanje vitès li yo.Sa a bay lis, kontinyèl kontwòl kòm opoze a nivo vitès fiks yo.Triac ki baze sou contrôleur fanatik yo pi efikas ak peyaj pase pi gran metòd mekanik.Yo menm tou yo pèmèt pou plis desen kontra enfòmèl ant san yo pa deplase pati.Sa fè triacs yon chwa ekselan pou enèji-efikas, ba-bri kontwòl fanatik nan tou de rezidansyèl ak anviwònman komèsyal yo.

Regilatè Tanperati

Triacs yo lajman itilize nan aparèy chofaj elektrik, fou, ak aparèy thermostatically kontwole nan jere nivo tanperati a.Triac a aji kòm yon switch, vire eleman nan chofaj sou yo ak sou byen vit yo kenbe yon tanperati konstan.Sa a oblije chanje rapid souvan kontwole pa yon thermostat oswa yon mikrokontroleur, ki monitè tanperati lè l sèvi avèk detèktè.Paske triacs pa gen okenn pati k ap deplase yo, yo gen plis serye ak dirab pase rle mekanik.Yo menm tou yo pèmèt pou plis kontwòl egzak, ede diminye konsomasyon enèji.Nan fou kwizin, chofaj chanm, ak chodyèr dlo, sistèm kontwòl ki baze sou triac ede reyalize pèfòmans ki konsistan ak efikasite enèji amelyore.

Sistèm Kay Smart

Nan aplikasyon pou kay entelijan, TRIACs pèmèt automatisation nan aparèy segondè-vòltaj lè l sèvi avèk siyal kontwòl ki ba-vòltaj.Pou egzanp, yon switch limyè entelijan oswa thermostat ka sèvi ak yon triac yo vire yon 230V AC aparèy sou oswa sou ki baze sou kòmandman oswa detèktè anviwònman an.Triacs pèmèt mikrokontroleur ak modil san fil kontwole aparèy tankou limyè, fanatik, ak aparèy chofaj san yo pa bezwen rle gwo oswa switch fizik.Sa a mennen nan plis kontra enfòmèl ant ak efikas aparèy kay entelijan.Operasyon an trankil, konsomasyon pouvwa ki ba, ak disponiblite nan triacs fè yo byen adapte pou entegrasyon nan sistèm kay entelijan kontwole pa apps oswa asistan vwa.

Otomatik endistriyèl

Nan anviwònman endistriyèl, TRIAC yo enpòtan pou kontwole machin ak motè-kondwi sistèm yo.Yo itilize yo kontwole ekipman pou pouvwa a motè elektrik, ponp, ak kompresè pa ajiste ang lan faz nan vòltaj la AC.Sa a ede nan jere vitès, koupl, ak efikasite enèji an jeneral.Triacs yo te itilize tou nan rle solid-eta yo chanje charj lou san yo pa mete mekanik, fè yo plis serye pou operasyon kontinyèl endistriyèl.Aplikasyon sa yo benefisye de kapasite rapid chanje Triacs ', bezwen antretyen ki ba, ak konsepsyon kontra enfòmèl ant.Nan manifakti ak pwosesis plant yo, triacs kontribye nan automatisation, rediksyon pri, ak kontwòl amelyore sou sistèm elektrik konplèks.

Modèl Triac Popilè

De modèl triac lajman itilize yo se BT136 la ak BT139.BT136 a se apwopriye pou ki ba a aplikasyon pou pouvwa mwayen, manyen jiska 4 amps, epi li se souvan yo itilize nan aparèy nan kay la tankou gradateur, timers, ak ba-pouvwa contrôleur.BT139 a, nan lòt men an, sipòte pi wo charj aktyèl jiska 16 anpli ak se pi bon adapte pou itilize endistriyèl oswa pi lou domestik.Tou de modèl yo souvan pè ak mikrokontroleur oswa optoisolators yo ki ap pèmèt egzak oblije chanje ak izolasyon soti nan sikwi kontwòl.

Konklizyon

Triacs yo se ti men pwisan zouti ki ede kontwole AC elektrisite nan anpil aparèy chak jou.Yo se gwo pou vire bagay sa yo sou yo ak sou oswa chanje konbyen pouvwa yon bagay vin, tankou gradyasyon yon limyè oswa ralanti desann yon fanatik.Paske yo travay nan toude direksyon yo, yo sove espas ak diminye kantite pati ki nesesè nan yon kous.Triacs yo jwenn nan kay ak faktori, epi yo souvan kontwole pa òdinatè ti tankou mikrokontroleur.Gid sa a te eksplike kijan triacs travay, ki sa yo te fè nan, ki jan yo sèvi ak yo, ak ki kote yo pi itil.Avèk konesans sa a, ou pral pare yo chwazi epi sèvi ak triac a dwa pou pwojè pwòp ou a oswa pwodwi yo.
