Comprehensive Gid pou Pickit3 Pwogramè: Pinout, Karakteristik, ak Itilizasyon

Pickit 3 a, yon aparèy remakab soti nan teknoloji microchip, sèvi kòm yon zouti aktif pou pwogramasyon ak debogaj mikrokontroleur, abilite ou nan transparans entegre lide yo nan sistèm fonksyonèl.Avèk koòdone entwisyon li yo, konpatibilite ak MPLAB IDE, ak sipò gaya pou nan-sikwi pwogram seri (ICSP), Pickit 3 te pwouve yo dwe yon alye serye pou ou.Kapasite li nan rasyonalize workflows, diminye defi konfigirasyon, ak amelyore pwosesis debogaj fè li yon eleman debaz nan bwat zouti a ou ap travay nan jaden an dinamik nan sistèm entegre.

Katalòg

Pickit 3 Pwogramè/Debugger Apèsi sou lekòl la

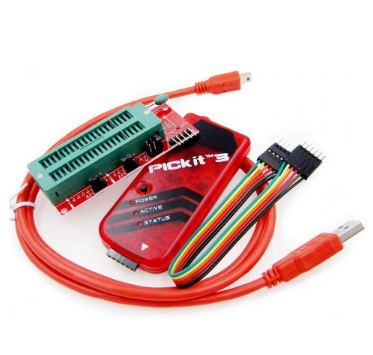

Pickit 3 pwogramè/debugger a se yon enstriman sofistike pwepare klèman pou entèraksyon ak mikrokontroleur PIC itilize nan-sikwi pwogramasyon seri (ICSP).Li amoni kolabore ak MPLAB Anviwònman an Devlopman entegre (IDE) sou sistèm operasyon Windows, itilize de gwo koneksyon: PGD (done pwogram) ak PGC (revèy pwogram), akonpaye pa ekipman pou pouvwa li yo.Lè yo fin fè akizisyon, li se complétée ak Pwodwi pou Telefòn konplemantè tankou yon kab USB ak yon ki gen kapasite enstalasyon.Anplis de sa, aparèy la debaz dyagnostik gen ladan poul ak yon bouton pouse.

Dirije/bouton	Deskripsyon
Pouvwa ki ap dirije	Sa a dirije limyè moute nan koulè vèt lè pickit la 3 resevwa pouvwa.
Aktif ki ap dirije	Sa a dirije limyè moute nan koulè ble lè pickit la 3 kapab Etabli yon lyen kominikasyon nan PC a.
Estati ki ap dirije	Sa a dirije limyè moute nan koulè jòn lè pickit la 3 se Pwogramasyon okipe pic la.
	Li tou limyè moute nan koulè wouj si yon erè rive nan la Pwosesis pwogramasyon an.
Pouse bouton	Sa a se bouton pouse itilize pou "Pwogramè-a-ale," ki pèmèt ou pwogram PIC a san yo pa yon PC.

Pinout nan pickit 3

Nimewo PIN	Non PIN	Deskripsyon
1	MCLR/VPP	Konekte ak mèt klè PIN Reyajiste ekstèn nan pic a Reyajiste MCU a anvan pwogramasyon
2	VDD (sib)	Sib vòltaj nan pic, 5v oswa 3.3v
3	Atè	PIN tè nan sistèm lan
4	PGD/ICSPDAT	Done Pwogram (PGD) ki konekte nan seri a nan-sikwi Pwogramasyon (ICSP) done PIN
5	PGC/ICSPCLK	Revèy Pwogram (PGC) konekte ak nan-sikwi seri Pwogramasyon (ICSP) PIN revèy
6	Pa gen koneksyon	Sa a se PIN rezève pou itilize nan lavni

Karakteristik nan Pickit 3

Patikilarite	Deskripsyon
Pwogramasyon ak debogaj	Pwogram ak debug pic mikrokontroleur
Koòdone PC	Senp koòdone PC nan yon kab USB
Konpatibilite chofè	Konpatib ak chofè estanda fenèt yo
Pwogramè-a-ale	Pèmèt pwogramasyon san yon PC
Vòltaj ak Pwoteksyon Awondisman	Ekipe ak bati-an sou-vòltaj ak kout-sikwi siveye
Poul dyagnostik	Gen ladan sou-tablo dyagnostik poul
Mikrokontroleur ak sipò IDE	Sipòte vèsyon yo dènye nan mikrokontroleur PIC ak Idantite

Konfigirasyon pickit 3

Anbalaj ak prepare konpozan

Dousman retire konpozan yo pickit 3 soti nan anbalaj yo, anyen enklizyon nan pwogramè a/debugger, kab USB, ak broch header.Dokiman ki mache avèk li a dirije ou nan resous konplè sou entènèt, sèvi kòm yon trezò trove pou ou ap chèche konesans ak pou yon eksperyans konfigirasyon lis.Kreye yon anviwònman lòd, estatik-gratis evite mal entansyonel nan elektwonik frajil, sa ki pèmèt pou yon anviwònman konsantre pou asanble ak tès yo.Kenbe tout ekipman, tankou soudaj zouti, ki tou pre fasilite pwogresyon an san pwoblèm nan asanble PIN header ak konfigirasyon.

Enstalasyon lojisyèl ak konpatibilite

Semilman an nan konfigirasyon lou depann sou verifye konpatibilite lojisyèl atravè sistèm opere tankou Windows, MacOS, ak Linux.Kòmanse pa telechaje ak mete kanpe lojisyèl an MPLAB X IDE, konfòme yo ak yon pwosesis enstalasyon sistematik, ki gen ladan konfigirasyon chofè asire òdinatè a rekonèt aparèy ki konekte.Pwogresyon sa a lòd pa sèlman amelyore kapasite operasyonèl, men tou bay Sur nan entegrasyon sistèm, mirwar patisipasyon aktyèl nan ankouraje gwo teknoloji devlopman.

Etabli koneksyon

Asire ke kab USB a byen konekte nan tou de bout yo pou pèmèt kominikasyon efikas ant pickit 3 ak òdinatè a.Rekonesans siksè aparèy vle di akimilasyon nan inisyativ konfigirasyon, minimize depanaj potansyèl yo.Etap sa a subtile aksantu nati a metikuleu nan pwotokòl koneksyon sa yo, analogue nan apwòch la disipline egzije nan yon varyete de inisyativ teknolojik.

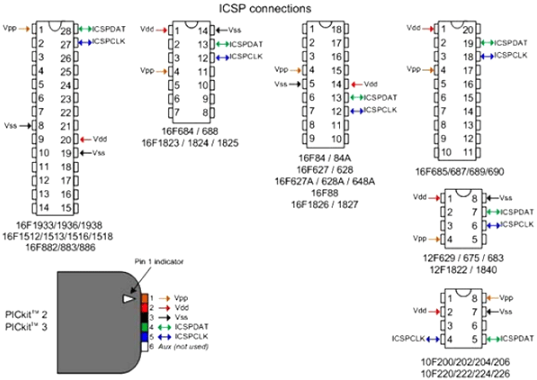

Entegrasyon nan pickit 3 ak mikrokontroleur PIC

Pwogramasyon avèk siksè mikrokontroleur PIC ak Pickit 3 enplike nan yon konsantre metikuleu sou plizyè aspè detaye.Okòmansman, idantifye broch nan-sikwi pwogramasyon (ICSP) broch sou mikrokontroleur la PIC se yon dwe.Sa yo broch aji kòm yon koòdone kominikasyon pou pickit a, ak aliyman koneksyon kòrèk yo fasilite kominikasyon efikas ak pèmèt pou yon eksperyans debogaj lis.

Anplis de sa, kap founi bay pouvwa a tou de mikrokontroleur la PIC ak pickit a mande pou konsiderasyon.Mete vòltaj ki kòrèk la dapre espesifikasyon yo itilize pou fè pou evite nenpòt ki risk ki asosye ak nivo vòltaj move.Yon konpreyansyon konplè sou demand yo pouvwa ak limit nan mikrokontroleur la espesifik se enstrimantal nan akonplisman anviwònman yo vòltaj ki apwopriye yo.

Nan pratik, metrize etap sa yo preparatwa englobe yon pwosesis mi ak aprantisaj nan eksperyans pèsonèl, souvan ki enplike jijman ak erè.Yon men konplè nan basics konsepsyon sikwi ak spesifik sibtil nan konpozan yo kenkayri ede nan koub sa a aprantisaj.Reflete sou inisyativ sot pase yo, moun ki elabore yon lis verifikasyon sistematik pwepare a konfigirasyon an inik jwenn li diminye erè ak amelyore efikasite workflow an jeneral.

Fondasyon nan pwogramasyon

Konpatibilite nan gwo nan Pickit 3 porte yon varyete de fanmi mikrokontroleur microchip, tankou PIC10, PIC12, ak PIC16, nan mitan lòt moun.Sa a adaptabilite pèmèt ou yo eksplore yon spectre nan fonksyonalite, adapte pou pwojè konplike ki mande pou yon manyen kreyatif.Pou eksplwate konplètman karakteristik yo ki ofri nan ki fèk lage mikrokontroleur, li se benefisye kenbe firmwèr la mete ajou.Konekte pickit 3 nan yon òdinatè se transparans fè ak asistans nan MPLAB X IDE a, yon zouti ki fasilite dènye firmwèr.Respekte enstriksyon yo anba 'Pickit 3 firmwèr loader' asire aparèy la rete nan senkronizasyon ak etalaj la en nan devlope mikrokontroleur.

Pou yon eksperyans devlopman san pwoblèm, mete kanpe MPLAB X IDE ak presizyon se remakab.Pwosesis sa a enplike nan chwazi anviwònman yo anviwònman apwopriye pwepare a achitekti espesifik mikrokontroleur la.Konfigirasyon pwojè egzat yo etabli pa jisteman ajiste paramèt, ki gen ladan frekans revèy ak alokasyon memwa.Konfigirasyon an nan anviwònman chemen pou bibliyotèk ak dosye header amelyore entegrasyon an toolchain, fasilite konpilasyon kòd efikas.Konplete nan pwosesis sa yo konfigirasyon ka siyifikativman enfliyanse efikasite debogaj ak optimize nan tout lifecycle nan pwojè.

Apwòch avanse nan pwogramasyon

Teknik pou debogaj ranfòse

Lè frapan nan potansyèl la nan Pickit 3 pou debogaj, plizyè teknik egzak ka bay rezilta rich.Estratejikman mete pwen yo ofri ou yon chans pran yon poz ekzekisyon an nan pwogram nan pwen kle yo, ki ede nan ekzamine eta aktyèl la nan sistèm lan ak pi gwo pwofondè.Itilize watchpoints se yon lòt metòd perspicaces, ki kapab alète ou nan chanjman ki fèt nan valè espesifik varyab.Sa a ede nan pran yon konpreyansyon sibtilite ak enpoze pi gwo kontwòl sou ebb la dinamik ak koule nan done yo.Aktyèl debogaj nan MPLAB X IDE pèmèt pou modifikasyon an ak obsèvasyon nan konpòtman pwogram sou vole a, kontourne bezwen an pou rearuns kòd ak fè devlopman yon jefò plis angaje.Ou ka souvan konte sou metòd sa yo nan detire sa yo pinèz sal ki ta ka rete kache pandan tès konvansyonèl yo.

Elevasyon workflow via scripting automatisation

Exploiter scripting lang tankou TCL oswa Python nan konsole a MPLAB X ka anpil ranfòse efikasite nan workflows.Otomatik nan travay repetitif ede ou nan minimize pwobabilite pou erè ki te koze pa sipèvizyon, kidonk libere yo atake plis entelektyèlman mande defi yo.Scripting delivre yon avantaj curieux pa pèmèt pwosesis la pakèt nan operasyon estanda.Sa a pa sèlman rasyonalize anviwònman an devlopman, men tou aliyen transparans ak metodoloji ajil ki valè iterasyon rapid.

Atravè itilizasyon Scripts, anpil enkonvenyans pwosesis manyèl komen yo abilman evite, ki pèmèt ou konsantre sou inovasyon ak amelyore kalite.Itilite scripting transandan sèlman efikasite;Li enstile yon apwòch aderan nan jesyon an ak ekzekisyon nan travay, ki se souvan jije anpil valè nan jere gwo-echèl pwojè yo.Sa a aptitid ranfòse ou san pèdi tan adapte yo ak chanjman bezwen pwojè pandan y ap kiltive yon angajman fèm nan presizyon ak inifòmite.

Adrese obstak komen

Pwogramè a Pickit3 ka pafwa prezante defi pandan konfigirasyon, sitou ak pyès ki nan konpitè ak dispozitif lojisyèl.Gid sa a bay yon apwòch detaye, etap-pa-etap nan dyagnostik ak rezoud pwoblèm komen asire pi bon pèfòmans ak minim D '.

Pyès ki nan konpitè depanaj

Lojisyèl depanaj

Aplikasyon pou Pickit 3

Pwogramasyon pic mikrokontroleur

Pickit 3 a èksèl nan pwogramasyon yon seleksyon vas nan mikrokontroleur PIC, pwouve yo dwe yon avantaj pou ou k ap chèche Customize fonksyon mikrokontroleur satisfè demand pwojè patikilye.Zouti sa a pon diferans ki genyen nan konsèp ak realizasyon pa entegre transparans ak tribin devlopman divès.Ou ka apresye wòl li nan anviwònman kolaborasyon kote li ede kenbe koperasyon ak presizyon, pwomosyon yon apwòch estriktire nan jere pwojè konplèks.

Fonksyon debogaj

Pickit 3 ofri voulu fonksyonalite debogaj, ede nan deteksyon an rapid ak rezolisyon nan erè sistèm mikrokontroleur.Kapasite sa a senplifye konplike depanaj pa bay Sur ak kontwòl.Ou ka fè dyagnostik obstak nan ki fèk kreye lojisyèl ak amelyore pèfòmans sistèm avèk efikasite.Pa iterativman tès ak polisaj kòd ak Pickit 3, ekip souvan reyalize amelyorasyon egzak ki mennen nan pwogrè sibstansyèl.

Mizajou mikrolojisyèl

Mizajou firmwèr efikas nan mikrokontroleur yo abilman okipe pa Pickit 3, ki fasilite efase a, verifikasyon, ak pwogramasyon nan nouvo vèsyon firmwèr.Sa a asire aparèy rete aktyèl ak karakteristik avanse ak mezi sekirite.Nan sektè kondwi pa rapid chanjman teknolojik, dènye lojisyèl souvan pèmèt pa zouti tankou Pickit 3 ede soutni compétitivité ak satisfè règleman endistri yo.

Senplifye transfè kòd nan pwodiksyon

Nan liy pwodiksyon, Pickit 3 jwe yon wòl aktif nan senplifye transfè a nan kòd pwograme mikrokontroleur, kidonk sipòte operasyon pwodiksyon gwo-echèl.Li asire ki konsistan ekzekisyon kòd atravè aparèy, ki amelyore efikasite manifakti ak diminye evènman erè, ki mennen ale nan pi wo bon jan kalite pwodwi.Manadjè Pwodiksyon Trust Pickit 3 pou sipèvize anviwònman pwodiksyon konplèks kote yo itilize operasyon ki konsistan pou kenbe inifòmite.

Diferansye pickit 2 soti nan pickit 3

Patikilarite	Pickit 2	Pickit 3
Release vèsyon	Pi bonè vèsyon	Pita vèsyon
Sipòte pic mcus	Sipòte pi gran mikrokontroleur pic	Sipòte plus mikrokontroleur pic
Vitès debogaj	Pi dousman debogaj	Pi vit debogaj
Itilizatè rekòmande yo	Apwopriye pou débutan	Apwopriye pou itilizatè avanse
Karakteristik adisyonèl	Fonksyonalite debaz yo	Enhanced karakteristik pou debogaj avanse
Bati-an lojik analyser	Pa disponib	Pa disponib (konsidere ICD3 pou sa a)

Konklizyon

Pickit la 3 rete yon poto pou pwogram mikrokontroleur ak debogaj, ofri fyab, adaptabilite, ak efikasite nan anviwònman devlopman.Enpòtans kontinye li yo, menm nan fè fas a zouti plus, mete aksan sou pratik li yo pou ou.Pa pase diferans ki genyen ant konsèptualizasyon ak aplikasyon, Pickit 3 a jwe yon gwo wòl nan ankouraje inovasyon ak akselere delè pwojè.Si yo itilize pou edikasyon, prototip, oswa gwo-echèl pwodiksyon, aparèy sa a mete aksan sou siyifikasyon nan ki byen Enjenieri zouti nan mete lavni nan teknoloji entegre.
