Comprehensive Gid pou tès kontinwite elektrik: zouti, teknik, ak aplikasyon pou

Tès kontinwite elektrik se yon kle tcheke-up a asire w ke elektrisite ka lib koule nan sikwi ak konpozan tankou sa yo ki te jwenn nan gadjèt chak jou ak gwo machin endistriyèl.Gid sa a detaye plonje nan poukisa tès kontinwite elektrik enpòtan, ki jan li fè, ak zouti prensipal yo itilize yo, tankou multimèt ak tès kontinwite.Pa eksplike etap tès yo ak itilizasyon yo nan kenbe sistèm kouri san pwoblèm epi san danje, atik sa a gen pou objaktif pou montre ki jan enpòtan tès sa a se anpeche echèk ak asire w ke dispozisyon elektrik travay byen.

Katalòg

Apèsi sou lekòl la nan Deskripsyon Tès Kontinuite elektrik

Tès kontinwite elektrik se yon teknik dyagnostik ki itilize pou verifye si yon sikwi elektrik oswa eleman ka pèmèt koule san enteripsyon aktyèl la.Tès sa a evalye konplè yon sikwi, asire ke elektrisite ka vwayaje nan li san yo pa rankontre repo oswa defo.Pwosesis la enplike nan itilize nan zouti espesyalize tankou multimèt oswa tès kontinwite, ki entwodui yon ti aktyèl oswa vòltaj nan kous la ak kontwole konpòtman li yo.Yon sikwi konplè, kote aktyèl la ap koule san entèripsyon, konsidere kòm "kontinyèl," pandan y ap nenpòt ki dezòd ki te koze pa yon ti repo, koneksyon ki lach, oswa fay endike yon pèt nan kontinwite.Teknik sa a se itil pou detèmine entegrite nan operasyonèl nan divès eleman elektrik, tankou switch, fuzibl, fil, ak koneksyon.Se tès kontinwite souvan reprezante nan chema elektrik pa senbòl espesifik, sa ki pèmèt teknisyen fasil idantifye pwen pou enspeksyon.Sa a se metòd senp ak ki pa pwogrese itilize nan tou de sistèm elektrik senp ak konplèks, kòm li bay fidbak imedya sou si wi ou non yon sikwi ap fonksyone kòm gen entansyon.An jeneral, tès kontinwite elektrik sèvi kòm premye etap la nan idantifye ak rezoud pwoblèm nan sistèm elektrik, fè li yon nwayo nan antretyen efikas ak depanaj pratik.

Objektif tès kontinwite elektrik

Objektif prensipal tès kontinwite elektrik la se asire fyab la ak fonctionnalités nan sikwi elektrik ak konpozan.Pou detèmine si yon sikwi pèmèt koule a san enteripsyon nan aktyèl, tès sa a ede idantifye pwoblèm tankou repo, koneksyon ki lach, oswa eleman defo ki ta ka konpwomi pèfòmans sistèm lan.Tès kontinwite jwe yon wòl nan antretyen woutin pa verifye entegrite nan nan sistèm elektrik, asire yo ke yo yo kapab opere jan ki fèt.Anplis de sa, li ede anpeche pi gwo pwoblèm pa detekte defo potansyèl bonè, evite reparasyon koute chè, domaj ekipman, oswa menm sitiyasyon ki gen danje ladan tankou dife elektrik.Nan senaryo depanaj, tès kontinwite senplifye pwosesis la dyagnostik pa pinpointing kote egzak la nan yon pwoblèm, sa ki pèmèt yo konsantre sou zòn espesifik olye ke fè enspeksyon vaste.Li asire tou sekirite pandan reparasyon elektrik pa konfime ke sikwi yo byen de-dinamize anvan nenpòt ki travay kòmanse.Nan manifakti ak anviwònman kontwòl kalite, se tès kontinwite itilize verifye ki fèk bati eleman elektrik satisfè estanda pèfòmans.Objektif la nan tès kontinwite pwolonje pi lwen pase tou senpleman idantifye defo, li tou asire fyab sistèm, amelyore sekirite, ak diminye D 'nan tou de aplikasyon pou rezidansyèl ak endistriyèl.

Enpòtans nan tès kontinwite elektrik nan antretyen ak depanaj

Tès kontinwite elektrik se bezwen pou antretyen ak depanaj nan sikwi elektrik paske li asire sekirite a, fyab, ak efikasite nan sistèm sa yo.Antretyen regilye depann anpil sou tès kontinwite yo evalye entegrite nan nan sikwi ak idantifye defo potansyèl yo anvan yo devlope nan pi gwo pwoblèm.Pa dinamik detekte pwoblèm tankou koneksyon ki lach, fil koroz, oswa konpozan kase, tès kontinwite minimize risk pou yo echèk inatandi ki ta ka mennen nan reparasyon koute chè, operasyonèl D ', oswa danje sekirite.Pandan depanaj, tès kontinwite se yon zouti enpòtan dyagnostik ki ede identifier kòz rasin lan nan fonksyone byen yon sikwi a.Olye pou yo ranplase plizyè konpozan san nesesite, ou ka itilize tès kontinwite pou izole kote egzak yon fay, ekonomize tan ak resous yo.Tès kontinwite amelyore sekirite elektrik pa verifye ke sikwi yo de-dinamize anvan antretyen oswa reparasyon kòmanse, diminye risk pou yo chòk aksidan.Nan sistèm konplèks, kote sikui miltip kominike, tès kontinwite asire chak chemen endividyèl ap fonksyone byen, anpeche kaskad echèk.Enpòtans li pwolonje nan yon pakèt domèn aplikasyon pou, ki soti nan reparasyon kay elektrik nan antretyen sistèm endistriyèl.

Apèsi sou lekòl la nan tèsteur kontinwite elektrik

Yon tèsteur kontinwite se yon zouti dyagnostik ki fèt pou tcheke si yon sikwi elektrik fòme yon chemen konplè ak ki pa kase.Li tipikman konsiste de yon ankèt, yon plon tès, ak yon endikatè tankou yon limyè oswa yon vibrer ki aktive lè kous la se kontinyèl.Zouti sa a jwe yon wòl nan idantifye repo, koneksyon ki lach, oswa defo nan fil elektrik, asire ke elektrisite ka koule san enteripsyon ant de pwen.Senplisite li yo ak efikasite fè li yon avantaj anpil valè k ap travay sou sistèm elektrik.Pandan ke li pa fèt yo mezire vòltaj, rezistans, oswa aktyèl, konsantre sengilye li yo sou kontinwite bay yon fason rapid, serye, ak ki an sekirite nan rézoudr pwoblèm sikwi.Sa fè li itil pandan reparasyon an, asanble, oswa antretyen nan ekipman elektrik, ki soti nan aparèy kay nan machin endistriyèl.Tester kontinwite yo versatile ak vini nan divès fòm, ki gen ladan plim-style tès ak moun ki entegre nan miltimèt.Malgre konsepsyon debaz li yo, zouti a se trè efikas ak asire ke sistèm elektrik opere san danje epi avèk efikasite.

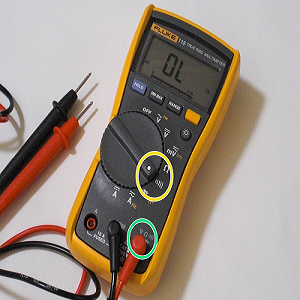

Figi 2. Tester kontinwite elektrik

Konpozan ak fonctionnalités

Yon tèsteur kontinwite se yon aparèy senp ki konpoze de kèk eleman kle ki travay ansanm pou detèmine prezans yon chemen elektrik ki pa kase.Pati prensipal yo gen ladan yon ankèt pou kontakte yon pwen nan kous la, yon plon tès (souvan ak yon clip Kayiman) pou konekte avèk lòt pwen an, ak yon mekanis endikatè tankou yon limyè ki ap dirije oswa yon vibrer ka tande.Lè sond yo yo mete nan de bout nan yon kous, tèsteur a voye yon ti, ki ba-aktyèl siyal nan kous la.Si kous la konplè epi li gen kontinwite, siyal la ap koule lib, sa ki lakòz endikatè a limyè moute oswa emèt yon son.Si se kous la kase, tèsteur a ap rete an silans ak fè nwa, alète sou yon pwoblèm.Gen kèk modèl ki ka gen ladan karakteristik adisyonèl tankou yon lòj batri sou pouvwa aparèy la oswa pwoteksyon Surcharge asire sekirite pandan itilize.Malgre senplisite yo, tès kontinwite yo trè efikas pou pinpointing pwoblèm nan fil elektrik, switch, fuzibl, ak lòt konpozan.Se fonctionnalités yo ki baze antyèman sou detekte yon chemen konplè pou aktyèl, fè yo an sekirite, user-zanmitay, ak anpil valè pou depanaj sistèm elektrik byen vit epi avèk presizyon.

Ki jan li diferan de lòt ekipman tès?

Tester kontinwite diferan de lòt ekipman tès elektrik an tèm de objektif, fonctionnalités, ak konpleksite.Kontrèman ak multimèt, ki ka mezire vòltaj, rezistans, ak aktyèl, oswa izolasyon tès ki fèt yo tcheke entegrite nan nan materyèl posibilite, yon tèsteur kontinwite sèvi yon sèl, objektif konsantre: idantifye si yon kous se konplè oswa kase.Senplisite sa a pèmèt pou operasyon pi vit ak plis entwisyon, fè li yon zouti ideyal pou depanaj rapid.Pandan ke aparèy tankou mèt kranpon oswa testeur vòltaj mande pou yon nivo ki pi wo nan konesans teknik yo entèprete lekti, yon tèsteur kontinwite bay fidbak dwat, tipikman nan fòm lan nan yon limyè oswa son, ki menm débutan ka fasilman konprann.Yon lòt distenksyon manti nan sekirite ak itilizasyon.Tester kontinwite travay ak kouran ki ba anpil, diminye risk pou yo chòk aksidan oswa domaj nan eleman sansib elektwonik.Konsepsyon kontra enfòmèl ant ak lejè yo amelyore Transparans, sa ki pèmèt pou itilize pratik nan espas ki sere oswa sou-sou sit reparasyon yo.Pandan ke lòt zouti tès yo nesesè pou diagnostics plis avanse ak mezi, senplisite la tèsteur kontinwite a ak efikasite fè li yon chwa pi pito pou idantifye repo nan fil elektrik, tcheke switch, oswa verifye koneksyon nan yon varyete de sistèm elektrik.

BECA de miltimèt

Yon multimeter se yon aparèy elektwonik versatile ak multi itilize pou mezire yon varyete de pwopriyete elektrik, ki gen ladan vòltaj, aktyèl, ak rezistans.Li se yon zouti enpòtan ofri diagnostics egzak pou sistèm elektrik ak elektwonik.Multimèt vini nan de kalite prensipal: dijital ak analòg, chak Restoration nan preferans espesifik ak aplikasyon pou.Youn nan karakteristik ki pi enpòtan nan yon multimeter se kapasite li nan fè tès kontinwite, ki pèmèt yo detèmine si yon sikwi elektrik se konplè oswa koupe.Kontrèman ak tès dedye kontinwite, multimèt ofri benefis la te ajoute nan mezire lòt paramèt, fè yo yon zouti pi konplè pou fè dyagnostik ak repare pwoblèm elektrik.Si tès fil elektrik, sikui otomobil, oswa konpozan elektwonik, multimèt yo presye pou presizyon yo ak adaptabilite yo.Anpil modèl modèn dijital gen ladan karakteristik adisyonèl tankou oto-varye, kenbe done, ak pwoteksyon Surcharge, plis amelyore fonctionnalités yo.Avèk yon multimeter, ou ka rézoudr nan yon pakèt domèn pwoblèm, ki soti nan idantifye eleman defo asire nivo vòltaj apwopriye nan sistèm konplèks.

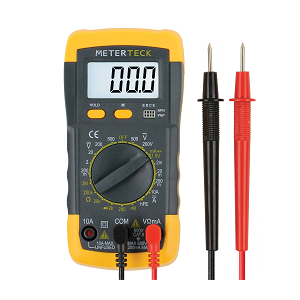

Figi 3. Multimeters

Karakteristik nan tès kontinwite

Multimèt gen ladan plizyè karakteristik ki fè yo trè efikas pou tès kontinwite, konbine fonctionnalités a nan yon tèsteur kontinwite dedye ak adaptabilite nan kapasite mezi adisyonèl.Nan mòd kontinwite, multimeter a voye yon ti aktyèl nan kous la ke yo te teste.Si kous la konplè, li emèt yon bip ki ka tande oswa montre yon lekti sou ekran an, ki endike prezans nan kontinwite.Sa a fidbak odib se itil espesyalman pou men-gratis operasyon nan sitiyasyon kote konfimasyon vizyèl se difisil.Multimèt dijital, an patikilye, briye nan tès kontinwite akòz presizyon yo ak fasilite nan itilize.Karakteristik tankou oto-varye asire ke aparèy la otomatikman ajiste nan anviwònman yo kòrèk, pandan y ap ekran retroeklere ak desen ergonomic fè operasyon dwat menm nan anviwònman difisil.Anpil multimèt gen ladan tou pwoteksyon Surcharge pou pwoteje aparèy la ak sikwi a ke yo te teste.Konpare ak yon tèsteur kontinwite otonòm, multimeter a bay plis kontèks, tankou nivo rezistans nan yon kous, ki ka ede fè dyagnostik kontinwite pasyèl oswa idantifye koneksyon fèb.Pa entegre tès kontinwite nan yon zouti multi, multimèt ofri konvenyans, presizyon, ak disponiblite pou yon gwo ranje nan travay depanaj elektrik.

Diferans ant modèl dijital ak analòg

Multimèt dijital ak analòg diferan nan operasyon yo, ekspozisyon, ak pèfòmans an jeneral, chak ofri avantaj distenk pou tès kontinwite ak jeneral diagnostics elektrik.Multimèt dijital (DMMs) prezante yon ekran dijital ki bay egzak, fasil-a-li rezilta nimerik.Yo souvan ekipe ak karakteristik avanse tankou oto-varye, kontinwite bip, ak pwoteksyon Surcharge, fè yo trè user-zanmitay ak apwopriye pou nan yon pakèt domèn travay.Presizyon yo ak kapasite yo mezire kouran ki ba oswa nivo rezistans fè yo chwa a pi pito pou pwofesyonèl yo.Multimèt analòg, nan lòt men an, sèvi ak yon zegwi yo montre lekti sou yon echèl gradye.Pandan ke yo ka manke kèk nan karakteristik yo ki avanse nan tokay dijital yo, yo briye nan bay an tan reyèl fidbak vizyèl, ki ka itil pou obsève tandans, tankou fluctuant nivo vòltaj.Sepandan, modèl analòg ka mwens egzak ak pi difisil li, espesyalman pou débutan.Lè li rive tès kontinwite, multimeters dijital yo jeneralman pi efikas ak pi fasil yo sèvi ak, gras a endikatè ki ka tande yo ak gwo sansiblite.Nan contrast, modèl analòg yo pi byen adapte pou travay ki mande pou siveyans chanjman gradyèl, ofri yon eksperyans plis manyen ak vizyèl.

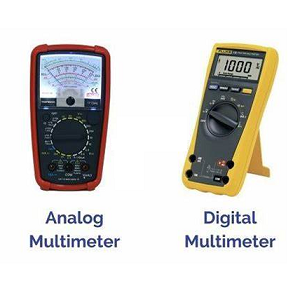

Figi 4. Modèl dijital ak analòg

Etap yo sèvi ak yon tèsteur kontinwite

Etap 1: Tcheke tèsteur la

Anvan ou itilize yon tèsteur kontinwite, li enpòtan pou asire ke aparèy la li menm ap fonksyone byen.Kòmanse pa enspekte tèsteur a pou nenpòt ki siy vizib nan domaj oswa mete, tankou fil franje oswa konpozan ki lach.Si tèsteur a se pil ki mache ak pil, tcheke ke se batri a chaje oswa ki gen ase pouvwa yo opere.Yon batri ki ba kapab lakòz tèsteur a bay rezilta enfidèl oswa fail opere tout ansanm.Next, konfime ke anviwònman aparèy la yo configuré kòrèkteman, dapre enstriksyon fabrikan an.Anpil tès gen ladan yon karakteristik oto-tès oswa yon pwosesis kalibrasyon ki deziyen, sèvi ak sa yo verifye ke tèsteur a se nan kondisyon travay anvan yo kontinye.Pran etap sa a preliminè asire presizyon nan lekti ou ak anpeche misdiagnosis nan pwoblèm sikwi.

Etap 2: Idantifye pwen tès yo

Pwochen etap la enplike nan idantifye pwen espesifik yo nan kous la kote ou gen entansyon teste pou kontinwite.Pwen sa yo ta ka gen ladan konektè, terminaux, switch, oswa fil elektrik.Pou fè sa efektivman, konsilte yon dyagram sikwi oswa yon fil elektrik schematic si li disponib, kòm li ka bay yon konpreyansyon klè nan Layout nan sikwi.Sa a se itil nan sistèm konplèks ak chemen miltip ak konpozan.Fè yon plan pou sistematik tès chak pwen, kidonk, ou pa aksidantèlman sote oswa neglije nenpòt ki pati nan kous la.Konnen egzakteman ki kote yo mete tès la mennen minimize ipotèz ak asire ke pwosesis la tès se efikas ak bon jan.

Etap 3: Aplike mennen tès yo

Yon fwa ou te idantifye pwen tès yo, pozisyon tès la mennen sou tach yo deziyen nan kous la.Tester kontinwite tipikman gen de kondwi: yon sèl wouj (pozitif) ak yon sèl nwa (negatif), ki ede asire bon oryantasyon ak idantifikasyon.Ak anpil atansyon tache mennen yo nan eleman yo ke yo te teste, asire yo ke yo ap fè solid, kontak ki estab.Kontak ki lach oswa move ka lakòz fo lekti, ki mennen ale nan konklizyon kòrèk sou eta a nan kous la.Nan kèk ka, ou ka bezwen sèvi ak kranpon oswa sond pou yon koneksyon plis sekirite, espesyalman si w ap travay nan yon espas ki sere oswa tès eleman miltip.Pa aplike kondwi yo ak presizyon, ou diminye risk pou yo erè ak ogmante fyab la nan rezilta tès ou.

Etap 4: Entèprete fidbak

Apre aplike kondwi yo tès, obsève fidbak yo bay nan tèsteur la kontinwite.Pifò Tester itilize yon siyal ki ka tande, tankou yon bip fiks, oswa yon endikatè vizyèl, tankou yon limyè oswa yon ekspozisyon dijital, transmèt si wi ou non kous la se konplè.Yon bip kontinyèl oswa yon endikatè limen anjeneral vle ke gen yon chemen elektrik ki pa kase ant pwen tès yo, ki endike bon kontinwite.Kontrèman, absans la nan yon bip, limyè, oswa lòt fidbak jeneralman vle di gen yon ti repo nan kous la, tankou yon fil domaje oswa yon koneksyon defo.Nan kèk tès avanse, ekspozisyon an ta ka bay plis enfòmasyon, tankou valè rezistans, ede fè dyagnostik pwoblèm nan pi lwen.Ak anpil atansyon note fidbak la, epi, si sa nesesè, doub-tcheke rezilta yo pa retesting pwen yo menm nan règ soti nenpòt ki enkonsistans.Entèpretasyon fidbak yo kòrèkteman se kle pou idantifye si wi ou non kous la ap fonksyone kòm gen entansyon oswa mande pou reparasyon.

Senbòl Tester Kontinuite

Senbòl tèsteur kontinwite a, yon eleman nan chema elektrik aji kòm yon steno inivèsèl pou idantifye ak tès chemen kondiktè nan yon kous.Sa a se senbòl reprezante kòm yon liy san enteripsyon konekte de pwen.Pafwa, li ka gen ladan flèch yo endike direksyon koule aktyèl la.Li nan konsepsyon senp ankò efikas pèmèt li transmèt enfòmasyon klè nan dyagram sikwi kote espas ki limite.Senbòl tèsteur kontinwite a make zòn kote kontinwite nan yon chemen elektrik bezwen yo dwe verifye, asire fonksyon yo sikwi kòm gen entansyon.Senbòl tèsteur kontinwite a se pi plis pase jis yon pati nan yon schematic, li se yon zouti pratik ki pote efikasite ak klè nan diagnostics elektrik ak reparasyon.Lè l sèvi avèk reprezantasyon sa a estanda, ou ka byen vit idantifye pwen nan yon kous ki mande pou tès yo.Sa a vitès moute pwosesis la depanaj, diminye tan an pase pou chèche pwoblèm nan sistèm konplèks.Rekonèt senbòl sa a pèmèt ou navige schematics konfyans ak san konfizyon.

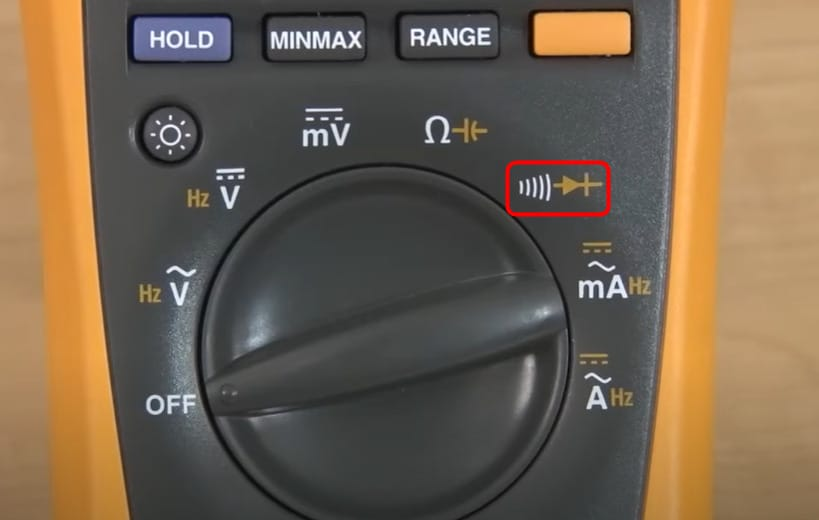

Figi 5. Senbòl Tester Kontinitè

Figi 6. Senbòl Tester Kontinitè

Benefis nan normalizasyon

Konsistans nan senbòl la tèsteur kontinwite atravè dokiman teknik jwe yon wòl nan amelyore kominikasyon.Paske li se yon senbòl ofisyèl, divès endistri yo ak rejyon yo ka fasilman entèprete ak konprann li.Sa a normalizasyon ankouraje pi bon kolaborasyon ant moun k ap travay sou pwojè a menm, kèlkeswa kote oswa background.Senbòl tèsteur kontinwite a sipòte presizyon, efikasite, ak travay ann ekip efikas nan travay elektrik.Li se yon eleman ti ankò pwisan ki fè travay elektrik plis aksesib ak efikas pou tout moun ki enplike.

Ki sa senbòl la kontinwite sou yon multimeter vle di?

Senbòl la kontinwite sou yon multimeter se yon karakteristik enpòtan ki fè tès pou entegrite sikwi tou de dwat ak aksesib.Sa a se senbòl reprezante pa swa yon icon dyòd oswa yon icon vag son, klèman ki endike mòd nan ki fèt espesyalman pou tès kontinwite.Pa chwazi mòd sa a, ou pèmèt multimeter a detèmine si yon chemen elektrik ant de pwen se entak oswa kase.Sa a karakteristik senp ankò efikas se yon zouti pou nenpòt moun ki ap travay ak sikwi elektrik, kòm li pèmèt yo konfime koneksyon avèk fasilite ak presizyon.

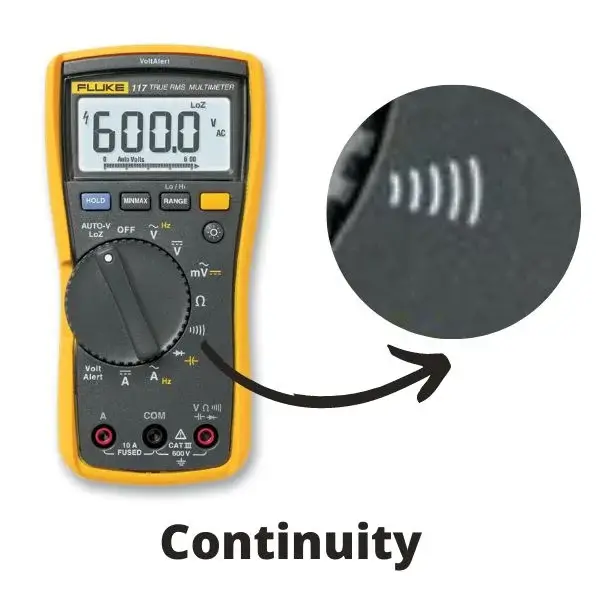

Figi 7. Senbòl kontinwite sou yon multimeter

Lè multimeter a se nan mòd kontinwite, li bay fidbak imedya nan swa yon bip ki ka tande oswa yon siyal vizyèl sou ekspozisyon an chak fwa li detekte yon chemen konplè elektrik.Sa a fidbak enstantane elimine bezwen pou ipotèz ak senplifye depanaj pa pèmèt yo byen vit idantifye sikwi louvri, fil kase, oswa koneksyon defo.Mòd la kontinwite se anpil valè paske li asire sikwi yo kòrèkteman reyini ak gratis nan domaj.Anplis de sa, li ede detekte pwoblèm potansyèl ki ta ka konpwomi sekirite oswa mennen nan fonksyone byen ekipman nan tou de asanble ak pwosesis antretyen.Nan sans, senbòl la kontinwite sou yon multimeter se pi plis pase jis yon icon fonksyonèl, li reprezante yon zouti pratik ak serye pou asire entegrite a ak sekirite nan sistèm elektrik.

Ki jan yo fè tès kontinwite lè l sèvi avèk yon multimeter?

Etap 1: Mete Multimeter a nan mòd kontinwite

Premye etap la nan fè yon tès kontinwite lè l sèvi avèk yon multimeter se mete aparèy la nan mòd kontinwite.Kòmanse pa vire rele multimeter a nan anviwònman ki apwopriye a, ki se make pa yon senbòl dyòd oswa yon icon vag son.Sa a se mòd ki fèt yo tcheke pou chemen kontinyèl elektrik nan yon sikwi epi yo pral pèmèt multimeter a emèt yon bip ki ka tande oswa bay yon siyal vizyèl lè se kontinwite detekte.Garanti multimeter a se nan mòd ki kòrèk la pou jwenn rezilta egzat, kòm lòt anviwònman tankou vòltaj oswa rezistans ka bay enfòmasyon ki twonpe oswa menm domaje multimeter a si yo itilize mal pandan yon tès kontinwite.

Etap 2: Pouvwa desann kous la

Anvan pwosedi ak tès la, li oblije asire ke yo te teste kous la konplètman mache.Etap sa a se pa sèlman bon pou sekirite, men tou pwoteje multimeter a soti nan domaj potansyèl ki te koze pa aktyèl ap viv la.Menm yon ti chaj elektrik nan kous la ka entèfere ak tès la kontinwite ak pwodwi lekti kòrèk.Pou pouvwa desann kous la, chanje nan nenpòt ki sous pouvwa ki konekte, deploge aparèy la si sa aplikab, ak doub-tcheke lè l sèvi avèk multimeter a nan mòd vòltaj si gen nenpòt ki dout.Lè w ap pran tan nan konfime sikwi a se de-dinamize se yon prekosyon ki asire sekirite ak entegrite nan nan pwosesis la tès la.

Etap 3: Konekte mennen tès yo

Yon fwa yo sikwi a mache desann, pwochen etap la se byen konekte kondwi tès multimeter a.Mete plon an nwa nan "com" (komen) pò a ak plon an wouj nan pò a ki make pou kontinwite oswa tès rezistans, ki se souvan make ak yon senbòl OHM (ω).Garanti kondwi yo tès yo kòrèkteman eleman enpòtan pou jwenn rezilta egzat ak anpeche erè.Enspekte kondwi yo pou nenpòt domaj vizib, tankou fil fil oswa koneksyon ki lach, kòm kondwi defo ka pwodwi lekti enfidèl.Yon koneksyon sekirite ak apwopriye nan tès la mennen nan multimeter a se yon preparasyon ki nesesè pou tès la kontinwite.

Etap 4: Teste pwen yo sikwi

Avèk multimeter nan mòd kontinwite ak kondwi yo konekte, kontinye nan tès pwen yo sikwi kote kontinwite bezwen yo dwe verifye.Mete tès la mennen sou de pwen yo ou ta vle teste, asire yo ke yo fè fèm ak kontak ki estab ak eleman yo oswa fil.Si sikwi a se entak, multimeter a pral emèt yon bip kontinyèl oswa montre yon valè rezistans ki ba sou ekran an, ki endike yon chemen elektrik ki pa kase.Si pa gen okenn bip tande oswa si lekti a rezistans se trè wo, sa a sijere ke gen yon ti repo nan kous la, tankou yon fil domaje oswa yon koneksyon ki lach.Fè metodik nan tès plizyè pwen si sa nesesè, epi pran nòt nan nenpòt ki enkonsistans ki ta ka ede identifier fay la.Etap sa a pèmèt yo byen vit ak efektivman dyagnostike pwoblèm sikwi, pèmèt yo jwenn ak repare defo avèk konfyans.

Pwoblèm komen yo te jwenn nan tès kontinwite

Tès kontinwite se yon metòd ki itilize pou fè dyagnostik pwoblèm nan sikwi elektrik yo.Lè l sèvi avèk zouti tankou multimèt oswa tès kontinwite, ou ka jwenn defo ki konpwomi fonctionnalités a ak sekirite nan sistèm elektrik.Seksyon sa a bay yon pann detaye sou pwoblèm sikwi komen idantifye nan tès kontinwite ak ofri etap-pa-etap konsèy sou ki jan yo rezoud pwoblèm sa yo efektivman.

Kalite defo sikwi ak karakteristik

1. Louvri sikwi

Yon sikwi louvri k ap pase lè gen yon ti repo oswa espas ki anpeche aktyèl la ap koule tankou dlo nan kous la.Sa a ki kalite fay ki te koze pa fil kase, konpozan dekonekte, oswa pati ki domaje.Sentòm komen nan yon sikwi louvri gen ladan aparèy ki fail pouvwa sou oswa opere, osi byen ke absans la nan siyal elektrik nan sèten pati nan kous la.Sèvi ak yon tèsteur kontinwite oswa multimeter, yon sikwi louvri ka idantifye lè pa gen okenn siyal ka tande oswa lè se rezistans enfini parèt, ki konfime ke aktyèl pa ka pase nan.

2. Sikui kout

Yon sikwi kout rive lè de pwen kondiktè konekte envolontè, kreye yon chemen dirèk pou aktyèl koule.Sa lakòz twòp aktyèl, sa ki ka lakòz surchof, domaj nan konpozan, ak sikwi echèk.Sentòm yon sikwi kout souvan gen ladan souvan tripping nan kasè sikwi, fuzibl kònen, oswa prezans nan odè boule.Tès kontinwite ka detekte yon sikwi kout pa montre yon bip kontinyèl oswa anòmal lekti rezistans ki ba, ki endike yon koneksyon envolontè nan kous la.

3. Koneksyon ki lach oswa korode

Koneksyon ki lach oswa korode rive lè pwen kontak nan kous la vin enstab oswa domaje nan korozyon.Pwoblèm sa yo entèwonp koule aktyèl e souvan lakòz operasyon tanzantan oswa pèfòmans aparèy iregilye.Pandan tès kontinwite, fluctuation oswa konsistan lekti rezistans ka revele koneksyon ki lach oswa koroz.Sa a ki kalite fay ka mennen nan konpòtman sikwi iregilye si se pa adrese san pèdi tan.

4. Konpozan defo

Konpozan tankou rezistans, kondansateur, ak switch ka fail sou tan oswa akòz move itilizasyon, deranje operasyon an nòmal nan yon kous.Konpozan defo ka lakòz konpòtman enprevizib nan kous la oswa echèk total.Tès kontinwite ka idantifye pwoblèm sa yo pa detekte kondisyon ouvè oswa kout nan eleman endividyèl, ki konfime echèk yo ak bezwen pou ranplasman.

5. Pwoblèm baz

Pwoblèm baz yo rive lè sikwi manke koneksyon apwopriye nan tè, ki mennen ale nan danje sekirite ak fonksyone fonksyone.Baz apwopriye ka lakòz chòk elektrik, entèferans ak pèfòmans aparèy, oswa konpòtman iregilye.Yon tès kontinwite ka verifye entegrite nan koneksyon an tè pa konfime konduktiviti apwopriye ant pwen baz.Pwoblèm baz yo dwe rezoud san pèdi tan asire sekirite a ak disponiblite nan kous la.

Etap pou rezoud pwoblèm sikwi

1. Repare sikui louvri

Pou ranje yon sikwi louvri, sèvi ak tès kontinwite ak chema sikwi jwenn repo a oswa espas.Kòmanse pa vizyèlman enspekte kous la pou fil domaje, konpozan dekonekte, oswa repo fizik.Yon fwa yo idantifye fay la, repare li pa soudaj koneksyon an kase, ranplase seksyon an ki domaje, oswa sere nenpòt ki pati ki lach.Apre w fin ranpli reparasyon an, teste sikwi a asire li se kounye a konplè ak fonksyone kòrèkteman.

2. Rezoud sikui kout

Adrese yon sikwi kout kòmanse ak lokalize fay la nan tès kontinwite ak enspeksyon vizyèl.Gade pou debri, pon soude, oswa izolasyon domaje ki ta ka sa ki lakòz koneksyon entansyonel, epi retire yo.Ranplase nenpòt fil ki domaje oswa konpozan ki kontribiye nan kous la kout.Pou anpeche pwoblèm nan lavni, aplike bon izolasyon oswa espas ant kondiktè.Revest sikwi a verifye ke sikwi a kout te rezoud ak sistèm nan ap fonksyone jan yo espere a.

3. Fikse koneksyon ki lach oswa korode

Koneksyon ki lach oswa korode ka repare pa pi sere vis, sekirite konektè, oswa netwaye tèminal ki afekte yo.Sèvi ak ajan netwayaj apwopriye oswa abrasif yo retire korozyon ak retabli bon konduktiviti.Yon fwa netwaye, aplike tretman anti-korozyon yo anpeche plis degradasyon nan koneksyon an.Apre reparasyon an, fè yon tès kontinwite konfime ke koneksyon an se ki estab ak fonksyone byen.

4. Ranplase eleman defo

Pou ranplase eleman defo, kòmanse pa izole ak tès chak pati sispèk endividyèlman.Yon fwa yo idantifye yon eleman ki defektye, ranplase li ak yon sèl ki satisfè espesifikasyon yo kòrèk pou kous la.Apre ranplasman an konplè, reprann tès sikwi a konfime ke li ap opere kòm gen entansyon.Ranplase eleman defo pou restore fonctionnalités sikwi a ak disponiblite.

5. Restore pwoblèm baz

Pou adrese baz pwoblèm, kòmanse pa tès tout pwen baz ak yon tèsteur kontinwite konfime bon koneksyon.Repare oswa ranplase nenpòt fil ki domaje oswa ki manke tè asire yon sistèm baz ki san danje epi fonksyonèl.Tache tout koneksyon baz lè l sèvi avèk metòd gaya ki satisfè estanda sekirite.Finalman, teste tout sistèm nan baz verifye ke li ap opere kòrèkteman epi li bay pwoteksyon ki nesesè yo.

Konklizyon

Tès kontinwite elektrik se yon travay enpòtan nan jaden an nan jeni elektrik, kenbe sistèm elektrik serye ak san danje.Atik sa a te byen gade metòd yo, zouti yo, ak itilizasyon pratik nan tès kontinwite, en wòl li nan antretyen woutin ak rezoud pwoblèm.Atravè diskisyon an detay sou tès kontinwite ak multimeters, nou te aprann ki jan zouti sa yo ede byen vit jwenn ak ranje pwoblèm nan sikwi elektrik, ede pwoteje ekipman ak kenbe san danje nan danje.Epitou, itilize nan yon senbòl estanda tèsteur kontinwite nan dyagram ak enklizyon nan fonksyon tès kontinwite nan multimeters montre ki jan komen ak enpòtan tès sa a se nan travay elektrik.
