Comprehensive Gid pou PCF8575 I/O Ekspansyon

PCF8575 la, fabrike ak presizyon pa Texas Enstriman, sèvi kòm yon adaptab 16-ti jan I2C I/O ekspansyon ekipe ak kapasite entèwonp.Atik sa a bay yon egzamen konplè nan karakteristik li yo, konfigirasyon PIN, ak schematics teknik, ansanm ak yon etalaj divès nan aplikasyon pou.Lè yo itilize pou yon ekstansyon pou pò yo opinyon/pwodiksyon nan mikrokontroleur, PCF8575 la efektivman navige demand yo nan sistèm konplèks.Fleksibilite li yo klere nan anviwònman ki egzije entegrasyon san pwoblèm ak redwi sikwi konplèks.Men-sou eksperyans revele ke anplwaye PCF8575 a ka anpil senplifye konsepsyon sistèm, prezante yon apwòch bidjè-zanmitay ranfòse kapasite informatique.

Katalòg

Apèsi sou lekòl la nan PCF8575

A PCF8575 Sèvi kòm yon versatile aleka I/O ekspansyon, pèmèt kominikasyon san pwoblèm ant mikrokontroleur atravè pwotokòl la I2C.Itilize SCL (liy revèy seri) ak SDA (seri done done) pou transmisyon done, senplifye konsepsyon sikwi pa pèmèt rezilta segondè-aktyèl kondwi, tankou poul, san yo pa egzije plis done-direksyon siyal.Lè yo fin fè inisyalizasyon, tout I/O broch default nan yon eta segondè, aktive yon sous entèn entèn lye nan VCC.Karakteristik sa a pa sèlman rasyonalize operasyon, men tou minimize bezwen an pou konpozan oksilyè, fè PCF8575 a yon avantaj ki gen anpil valè pou divès kalite aplikasyon pou elektwonik.

Youn nan karakteristik yo ki exceptionnelles nan PCF8575 la se sipò li yo pou tou de 3.3V ak 5V sistèm, reyalize nan yon konvètisè nivo entegre.Sa a elaji konpatibilite li yo ak achitekti divès mikrokontroleur, ofri ou pi gwo fleksibilite ak libète nan konsepsyon sistèm.Kapasite nan travay atravè diferan estanda vòltaj elimine yon defi komen nan sistèm milti-eleman, ki pèmèt ou konsantre sou en kreyatif san enkyetid sou enkonpatibl vòltaj.

Yon aspè pi gwo nan PCF8575 a se koòdone configurable I2C li yo, ki amelyore koneksyon ak adrès aparèy nan dispozisyon konplèks.Avèk jumper soude, ou ka ajiste adrès la I2C soti nan yon baz nan 0x20, pèmèt kominikasyon efikas nan tout aparèy miltip.Sa a adaptabilite se itil pou evite adrese konfli nan sistèm konplike, yon detay souvan mete aksan sou pa ou.Anplis de sa, aparèy la ka mache nan swa VDD oswa VCC, Restoration nan divès kondisyon lojik nivo.Sa a fleksibilite senplifye entegrasyon ak sistèm opere nan 3.3V oswa 5V, asire estabilite ak disponiblite nan aplikasyon pou divès.

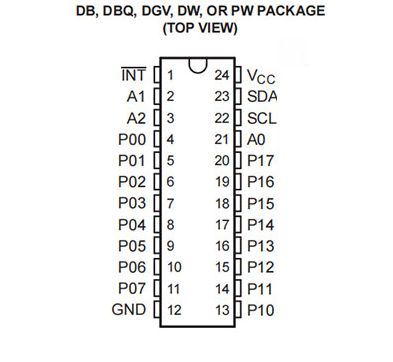

PIN konfigirasyon

Zepeng			Lèt	Deskripsyon
Non	DB, DBQ, DGV, DW, ak PW	Rge
A0	21	18	Mwen	Adrès Antre 0. Konekte dirèkteman ak VKc oswa tè. Rale-up rezistans yo pa nesesè.
A1	2	23	Mwen	Adrès opinyon 1. Konekte dirèkteman ak VKc oswa tè. Rale-up rezistans yo pa nesesè.
A2	3	24	Mwen	Adrès opinyon 2. Konekte dirèkteman ak VKc oswa tè. Rale-up rezistans yo pa nesesè.
Int	1	22	O	Entèwonp pwodiksyon.Konekte ak VKc atravè yon rale-up rezistans.
P00	4	1	Mwen/o	P-pò opinyon/pwodiksyon.Push-rale estrikti konsepsyon.
P01	5	2	Mwen/o	P-pò opinyon/pwodiksyon.Push-rale estrikti konsepsyon.
P02	6	3	Mwen/o	P-pò opinyon/pwodiksyon.Push-rale estrikti konsepsyon.
P03	7	4	Mwen/o	P-pò opinyon/pwodiksyon.Push-rale estrikti konsepsyon.
P04	8	5	Mwen/o	P-pò opinyon/pwodiksyon.Push-rale estrikti konsepsyon.
P05	9	6	Mwen/o	P-pò opinyon/pwodiksyon.Push-rale estrikti konsepsyon.
P06	10	7	Mwen/o	P-pò opinyon/pwodiksyon.Push-rale estrikti konsepsyon.
P07	11	8	Mwen/o	P-pò opinyon/pwodiksyon.Push-rale estrikti konsepsyon.
YD	12	9	-	Atè
P10	13	10	Mwen/o	P-pò opinyon/pwodiksyon.Push-rale estrikti konsepsyon.
P11	14	11	Mwen/o	P-pò opinyon/pwodiksyon.Push-rale estrikti konsepsyon.
P12	15	12	Mwen/o	P-pò opinyon/pwodiksyon.Push-rale estrikti konsepsyon.
P13	16	13	Mwen/o	P-pò opinyon/pwodiksyon.Push-rale estrikti konsepsyon.
P14	17	14	Mwen/o	P-pò opinyon/pwodiksyon.Push-rale estrikti konsepsyon.
P15	18	15	Mwen/o	P-pò opinyon/pwodiksyon.Push-rale estrikti konsepsyon.
P16	19	16	Mwen/o	P-pò opinyon/pwodiksyon.Push-rale estrikti konsepsyon.
P17	20	17	Mwen/o	P-pò opinyon/pwodiksyon.Push-rale estrikti konsepsyon.
Scl	22	19	Mwen	Liy revèy seri.Konekte ak VKc atravè yon rale-up rezistans.
Sda	23	20	Mwen/o	Liy done seri.Konekte ak VKc atravè yon rale-up rezistans.
VCC	24	21	-	Ekipman pou vòltaj

CAD detay

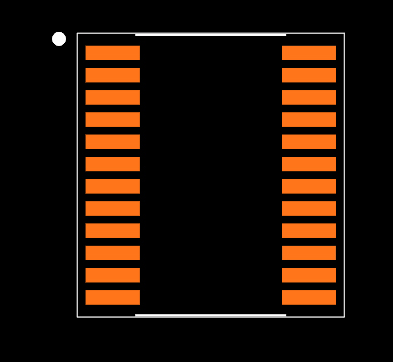

Anprent pye

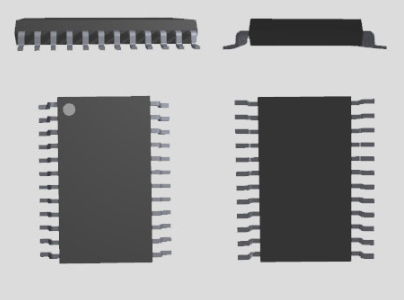

3D reprezantasyon

Karakteristik

Patikilarite	Deskripsyon
Ba konsomasyon ki sibstiti an	10 µA Max
I²C pou ekspansyon paralèl-pò	Pèmèt pou ekspansyon fasil nan I/O broch via I²C koòdone.
Open-drenaj pwodiksyon entèwonp	Pèmèt jenerasyon entèwonp ekstèn pou mikrokontroleur.
Konpatibilite mikrokontroleur	Konpatib ak pifò mikrokontroleur.
I²C vitès otobis la	400-kHz vit I²C otobis la.
Adrès	Adressable pa twa broch adrès pyès ki nan konpitè, sa ki pèmèt yo a uit aparèy.
Latched rezilta	High-aktyèl kapasite kondwi pou dirèk kondwi poul.
Sous aktyèl la	Ofri aktyèl VCC pou aktivman kondwi yon segondè nan pwodiksyon an.
Latch-up pèfòmans	Depase 100 mA pou chak JESD 78, klas II.
Travay vòltaj	2.5 - 5.5V DC.
Travay aktyèl	100 mA (max).
I²C Adrès	Adrès default: 0x20, modifye via soudaj A1 ak A2 kousinen seleksyon.
Broch adressable	16 broch endividyèlman adressable.
PIN konfigirasyon	Chak PIN configurable kòm opinyon oswa pwodiksyon;Sipòte opinyon Chanje entèwonp.
Arduino Bibliyotèk	Konpatib ak Arduino Bibliyotèk: PCF8575.
Aplikasyon	Apwopriye pou Arduino Uno R3 ak lòt MCUs pou Kontwole rle, buzzers, bouton, ak poul.
Pwoteksyon ESD	Konfòme ak JESD 22: 2000-V imen-kò modèl (A114-A), 200-V machin modèl (A115-A), 1000-V chaje-aparèy modèl (C101).

Spesifikasyon teknik

Tablo sa a bay yon reprezantasyon klè ak kout nan Espesifikasyon teknik yo ak atribi pou enstriman Texas yo PCF8575PW.

Lèt	Paramèt
Estati lifecycle	Aktif (dènye mete ajou: 5 jou de sa)
Tan plon faktori	6 semèn
Kalite aliye	Sifas mòn
Pake / Ka	24-TSSOP (0.173, 4.40mm lajè)
Sifas mòn	Wi
Kantite broch	24
Pwa	89.49945mg
Kantite mwen/os	16
Tanperati opere	-40 ° C ~ 85 ° C
Anbalaj	Tib
JESD-609 Kòd	E4
Kòd pbfree	Wi
Estati pati	Aktif
Nivo sansiblite imidite (MSL)	1 (san limit)
Kantite sispansyon	24
Kòd ECCN	Ear99
Fini tèminal	Nikèl/Paladyòm/Gold (Ni/Pd/Au)
Kòd HTS	8542.39.00.01
Vòltaj - Pwovizyon pou	4.5V ~ 5.5V
Pozisyon tèminal	Doub
Fòm tèminal	Gull zèl
Tanperati reflow pik (° C)	260
Ekipman pou vòltaj	3.3V
Anplasman tèminal	0.65mm
Baz nimewo pati	PCF8575
Konte PIN	24
Kantite rezilta	16
Pwodiksyon kalite	Pouse-rale
Vòltaj ekipman pou opere	5.5V
Pwodwi pou pouvwa	3/5v
Koòdone	I2c, smbus
Kantite pò	2
Kantite Bits	16
Frekans revèy	400kHz
Bay aktyèl-max	0.2mA
Entèwonp pwodiksyon	Wi
Kouran - Sous Sòti/koule	10mA / 25MA
Karakteristik	Pafwa
Wotè	1.2mm
Longè	7.8mm
Lajè	4.4mm
Epesè	1mm
Redi radyasyon	Non
ROHS Estati	ROHS3 konfòme
Plon gratis	Plon gratis

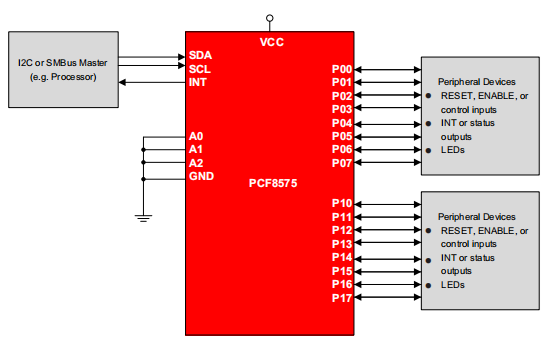

Reprezantasyon schematic

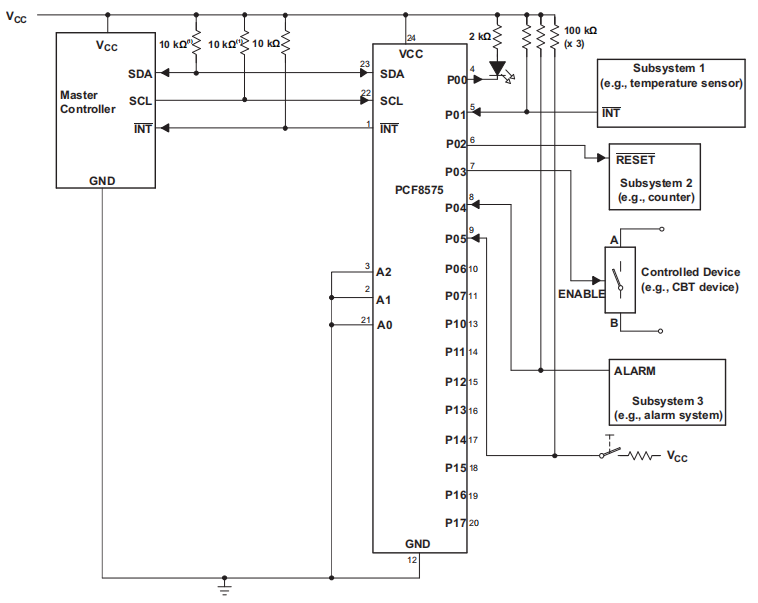

Aplikasyon Awondisman

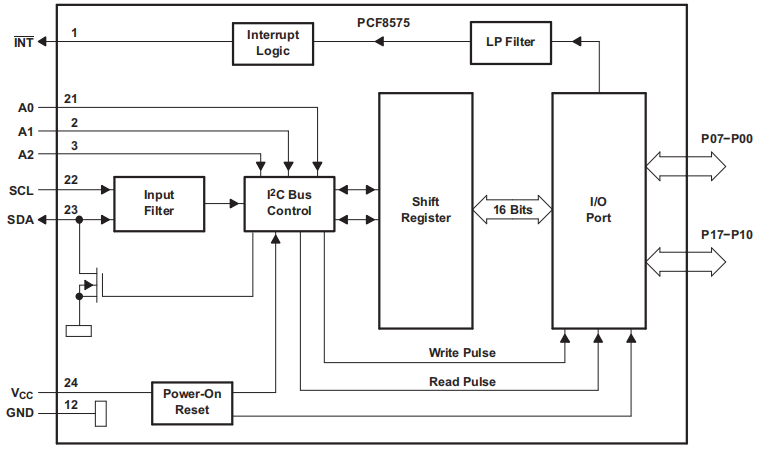

Dyagram lojik

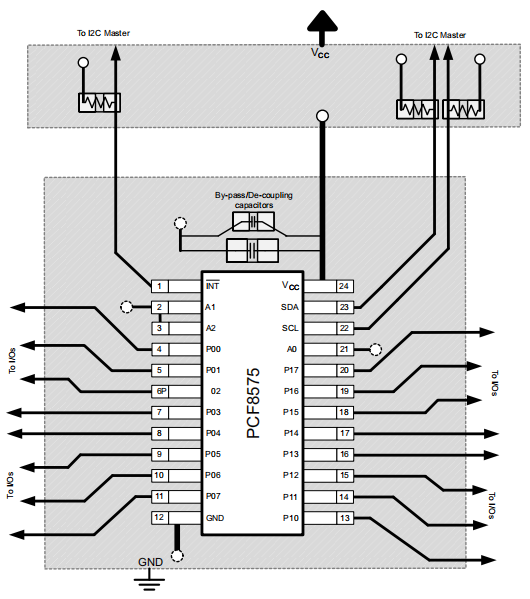

Layout ilistrasyon

Divès itilizasyon PCF8575

PCF8575, yon ekspansyon I/O versatile, enfliyanse siyifikativman divès Arenas teknolojik.Aplikasyon divès li yo span atravè telekominikasyon, informatique pèsonèl, ak pi lwen, demontre konpetans li nan jere plizyè koneksyon periferik efektivman.

Ekipman telekominikasyon yo

Nan sektè telekominikasyon an, PCF8575 la amelyore ekipman tankou inite filtre pa pwolonje kapasite GPIO, pèmèt plis kontwòl egzak ak presizyon nan anviwònman konplike pwosesis siyal.Adaptabilite li yo sèvi kòm yon patnè serye pou ou fè efò pou rafine sistèm yo, asire koneksyon ki estab ak egzak jesyon siyal.

Enfrastrikti sèvè

Eleman sa a fasilite operasyon senp nan enfrastrikti sèvè, ofri koneksyon adaptab ki aktif pou anviwònman wo-demann.Li ba ou latitid la optimize desen sèvè ak fleksibilite ak évolutivité, akomode en demand ak modifikasyon pyès ki nan konpitè minim.

Rezo routeurs

PCF8575 la jwe yon wòl ki bay sipò nan routeurs rezo pa agrandi pwogramasyon aparèy ak koneksyon.Pa ede devlopman nan routeurs konsantre sou fyabilite ak adaptabilite, li ede kreye solisyon sofistike ki efektivman jere ogmante trafik done.

Aparèy informatique pèsonèl

Nan mond lan nan informatique pèsonèl, sa a I/O ekspansyon ofri ou fleksibilite nan inovasyon periferik ak amelyorasyon san yo pa tro contrainte pa limit achitekti sistèm.Li ankouraje kreyativite nan konsepsyon pyès ki nan konpitè, avanse teknoloji ki aksesib nan mache ak efikasite.

Elektwonik konsomatè yo

Nan mache a elektwonik konsomatè vit-ritm, PCF8575 la pwolonje karakteristik aparèy san yo pa chay la nan pi gwo Redesigns.Kapasite sa a pèmèt konpayi yo prezante eta-of-atizay la-karakteristik nan desen kontra enfòmèl ant, ede soutni yon prezans konpetitif nan yon endistri toujou ap en.

Sistèm automatisation endistriyèl

PCF8575 la se enstrimantal nan automatisation endistriyèl, fasilite kontwòl pwosesis eksepsyonèl ak siveyans.Pa ofri koneksyon danjere, li sipòte jesyon operasyon sofistike, amelyore efikasite ak diminye D 'nan anviwònman manifakti.

Aparèy ak opsyon GPIO limite

Pou aparèy limite pa disponiblite ra GPIO, PCF8575 la prezante yon solisyon revolisyonè pa agrandi pò, sa ki pèmèt amelyore entèfas ak aparèy periferik.Fleksibilite sa a bay sal kreyatif ou pou devlope solisyon inovatè ki pwepare a bezwen itilizatè espesifik.

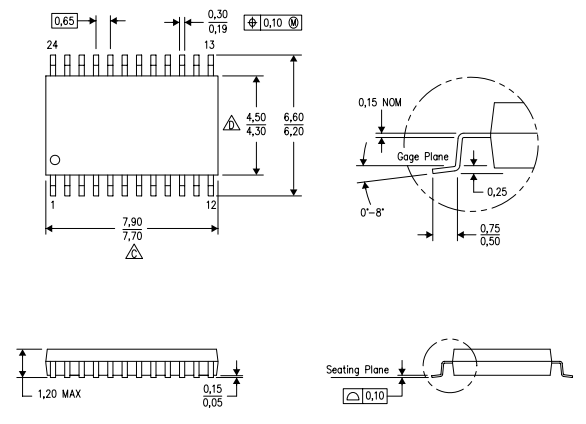

Pakèt

Fabrikan

Texas Enstriman (TI), biwo santral li nan Dallas, Texas, te fè kontribisyon remakab kòm yon pyonye nan endistri a semi -conducteurs, sitou nan sikui entegre.Li te ye globalman pou lespri inovatè li yo, TI te pwofondman enfliyanse anpil pwogrè teknolojik nan avans li yo nan pwosesis analòg ak entegre.Apre yon tan, konpayi an te elaji koleksyon anpil patant li yo ak sekirite yon prezans mache fò, reflete kondwi konstan li yo pou ekselans ak inovasyon.Evènman nan edikasyon ak teknoloji yo te fòme pa pwogramasyon divès pwodwi TI a, ki gen ladan aparèy tankou kalkilatris, mikrokontroleur, ak milti-nwayo processeurs.
