Comprehensive Gid pou rezistans: Kalite, Fonksyon, Senbòl ak Aplikasyon

Rezistans yo se pati enpòtan nan sikwi elektwonik, aji tankou contrôleur trafik pou elektrisite.Yo vini ak valè rezistans diferan, mezire nan ohms (ω), ki ede jere konbyen elektrisite ap koule nan yon sikwi.Atik sa a plonje fon nan wòl yo ak kalite rezistans, ki eksplike kijan yo travay, diferan kalite ki disponib, e poukisa detay teknik yo gen pwoblèm.Rezistans fè plis pase jis kontwole aktyèl yo, yo pwoteje pati sansib nan gadjèt, ede aparèy kouri fèt san pwoblèm, epi asire ke tout bagay ap travay san danje epi efektivman.Pa gade nan divès kalite rezistans, tankou fiks, varyab, ak moun ki sansib a kondisyon tankou tanperati oswa limyè, atik sa a ede nou konprann ki jan rezistans yo nan mond lan nan elektwonik.

Katalòg

Konprann rezistans

Rezistans jwe yon wòl nan sikwi elektwonik pa jere ak kontwole koule nan kouran elektrik.Chak rezisteur manifaktire ak yon valè rezistans espesifik, mezire nan ohms (ω), ki detèmine kapasite li nan kontwole aktyèl la.Konpozan sa yo sèvi plizyè rezon, ki gen ladan règleman vòltaj, pwoteje pati sansib tankou poul ak tranzistò, ak asire estabilite sikwi.Yo itilize yo tou nan kondisyone siyal, distribisyon pouvwa, ak matche enpedans.Nan dyagram sikwi, rezistans yo reprezante pa senbòl ofisyèl ki itilize pou desine ak entèprete sistèm elektwonik.Rezistans vini nan yon varyete de kalite, chak ak pwopriyete espesifik adapte pou aplikasyon pou diferan.Espesifikasyon kle tankou valè rezistans, tolerans, ak Rating pouvwa yo bezwen itilize apwopriye yo.Tolerans endike konbyen rezistans aktyèl yon rezistans a ka varye soti nan valè deklare li yo, eksprime kòm yon pousantaj.Pou aplikasyon ki mande segondè presizyon, chwazi yon rezisteur ak tolerans sere obligatwa.Koulè kodaj se yon sistèm yo itilize sou rezistans byen vit transmèt valè rezistans yo ak tolerans.Pou egzanp, yon rezistans ak Gwoup Mizik nan mawon, nwa, wouj, ak lò koresponn ak yon rezistans 1 kΩ ak yon tolerans 5%.Metòd sa a asire efikasite nan idantifikasyon ak ede kenbe fyab pandan asanble sikwi.

Inite SI rezistans: Ohm (ω)

OHM a (ω) se inite a estanda nan mezi pou rezistans elektrik nan sistèm entènasyonal la nan inite (SI).Li reprezante degre nan ki yon materyèl reziste oswa opoze koule nan kouran elektrik nan li.Rezistans se yon pwopriyete nan etid la nan sikwi elektrik ak se yon paramèt kle nan detèmine ki jan efektivman enèji elektrik ka transmèt oswa gaye nan yon sistèm bay yo.An tèm teknik, se yon sèl ohm defini kòm rezistans a ki rive lè yon diferans potansyèl nan yon sèl Volt pwodui yon aktyèl nan yon sèl ampere nan yon kondiktè.Relasyon sa a se matematik eksprime pa lwa Ohm a, ki deklare:

Ki kote 𝑅 se rezistans (nan ohms), 𝑉 se vòltaj la (nan vòlt), ak 𝐼 se aktyèl la (nan anpèr).Se mezi a nan rezistans ki nesesè nan konsepsyon elektwonik, kòm li pèmèt yo kalkile ki jan konpozan ap konpòte yo anba divès kalite kondisyon elektrik.Pou egzanp, rezistans, youn nan eleman ki pi komen nan sikwi, yo ki fèt espesyalman bay yon rezistans sèten nan kontwole koule aktyèl, pwoteje eleman sansib, oswa divize vòltaj.Menm jan tou, rezistans nan fil, semi -kondiktè, ak izolan jwe yon wòl nan detèmine efikasite a ak fonctionnalités nan sistèm elektrik ak elektwonik.

Kalite rezistans

Rezistans yo klase nan plizyè kalite ki baze sou konsepsyon yo ak fonctionnalités.Klasifikasyon sa a ede ou chwazi rezistans ki apwopriye a pou bezwen espesifik yo, konsidere faktè tankou presizyon, rezistans, ak kondisyon aplikasyon an.

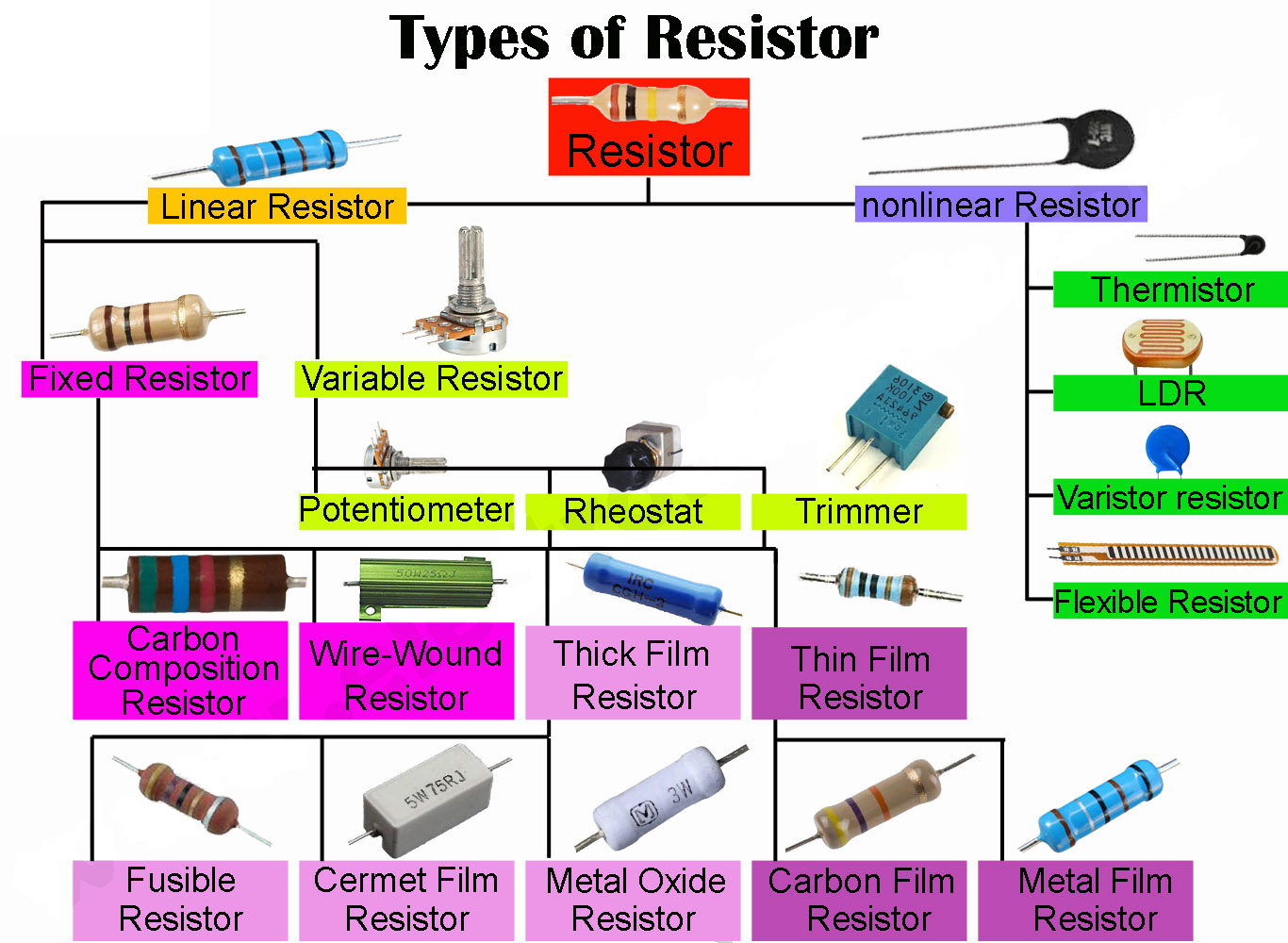

Figi 2. Kalite rezistans

Rezistans fiks

Rezistans fiks gen yon valè rezistans mete ki rete konstan, kèlkeswa chanjman nan anviwònman an.Yo souvan itilize nan pifò aparèy elektwonik epi yo disponib nan diferan kalite ki baze sou materyèl ak pwopriyete:

• Rezistans fim kabòn: abòdab ak lajman disponib, sa yo yo te itilize pou aplikasyon pou jeneral-bi kote segondè presizyon pa obligatwa.Yo sipòte evalyasyon pouvwa ant 1/8 Watt ak 2 wat ak fonksyon byen jiska 70 ° C.

• Rezistans fim metal: Li te ye pou presizyon yo ak estabilite, sa yo, se ideyal pou aplikasyon pou presizyon.Yo ka okipe pi wo tanperati, jiska 125 ° C, epi yo disponib ak evalyasyon pouvwa sòti nan 1/8 Watt a 3 wat.

• Rezistans fim oksid: dirab anba chalè segondè ak presyon yo, yo yo souvan chwazi pou mande aplikasyon pou kòm yon altènatif a rezistans fim metal.

• Cement ak fil-blesi rezistans: Ki fèt pou itilize-wo pouvwa, sa yo rezistans yo gaya ak ki kapab reziste charj enèji sibstansyèl.

• Rezistans espesyalize: Kalite tankou konpozisyon kabòn, fim mens, ak rezistans fim epè founi nan aplikasyon pou nich, ajoute fleksibilite nan desen sikwi.

Rezistans varyab

Rezistans varyab, souvan yo rele potansyomè yo se kalite espesyal nan rezistans ki pèmèt ou chanje valè rezistans yo manyèlman.Sa a ajisteman fè yo ekstrèmman itil nan nan yon pakèt domèn aplikasyon pou, tankou kontwole klète nan yon limyè (dimmers limyè), ajiste volim nan moun kap pale (kontwòl volim), oswa amann-akor aparèy elektwonik pandan kalibrasyon.Yon rezistans varyab tipikman gen twa tèminal.A De kontak fiks yo se tèminal yo deyò epi konekte nan bout yo nan rezisteur la.Rezistans total rezistans ant de pwen sa yo fiks. Yon sèl kontak mobil, souvan yo rele eswiyan an.Li glisad oswa wotasyon atravè sifas rezistans a, chanje rezistans ki genyen ant eswiyan an ak chak tèminal fiks yo.Pa deplase eswiyan an, ou ka kontwole ki jan anpil nan rezisteur a se nan itilize, efektivman ajiste rezistans la.Rezistans varyab vini nan diferan fòm depann sou ki jan yo ap opere.Pou egzanp, Potansometri Rotary Fè yon bouton oswa rele ke ou vire ajiste rezistans a, souvan yo te jwenn nan kontwòl volim. Potansometri glise Fè yon levye ke ou deplase monte e desann, souvan yo itilize nan ekipman odyo melanje.

Rezistans ki pa lineyè

Rezistans ki pa lineyè yo se yon kalite espesyal rezistans ki gen rezistans pa rete konstan ak chanjman depann sou faktè ekstèn tankou tanperati, vòltaj, oswa limyè.Kontrèman ak rezistans estanda, ki kenbe yon rezistans fiks, rezistans sa yo yo fèt yo reponn dinamik nan anviwònman yo, fè yo ideyal pou yon varyete de aplikasyon pou espesyalize.Gen plizyè kalite rezistans ki pa lineyè, chak pwepare a yon enfliyans espesifik ekstèn:

• Thermistors: Sa yo trè sansib a chanjman tanperati.Lè tanperati a alantou yon tèrmistur ogmante oswa diminye, rezistans li yo chanje kòmsadwa.Pwopriyete sa a fè tèrmis ideyal pou aplikasyon tankou detèktè tanperati, kote yo ka mezire ak kontwole nivo chalè.Yo itilize yo tou pou pwoteksyon surcharj, kòm rezistans yo ka monte nan limite twòp aktyèl nan sikwi elektrik.

• Varistors: rezistans nan yon varistor depann sou vòltaj la aplike atravè li.Nan tension ki ba, yon varistor ofri rezistans segondè, men lè vòltaj la leve nan yon papòt sèten, rezistans li yo gout.Sa fè varistè gwo pou pwoteje aparèy elektwonik soti nan Spikes vòltaj oswa ki monte, tankou sa yo ki te koze pa grèv zeklè oswa fluctuations kadriyaj pouvwa.

• Photoresistors: ke yo rele tou rezistans limyè-depandan (LDRs), eleman sa yo chanje rezistans yo ki baze sou entansite a nan limyè klere sou yo.Nan fènwa, rezistans yo se wo, men nan limyè klere, rezistans yo gout.Karakteristik sa a fè photoresistors pafè pou itilize nan aparèy limyè-sansib, tankou sistèm ekleraj otomatik, ekleraj ki vire sou lè solèy kouche, ak alam limyè-aktive.

Kòd koulè rezisteur

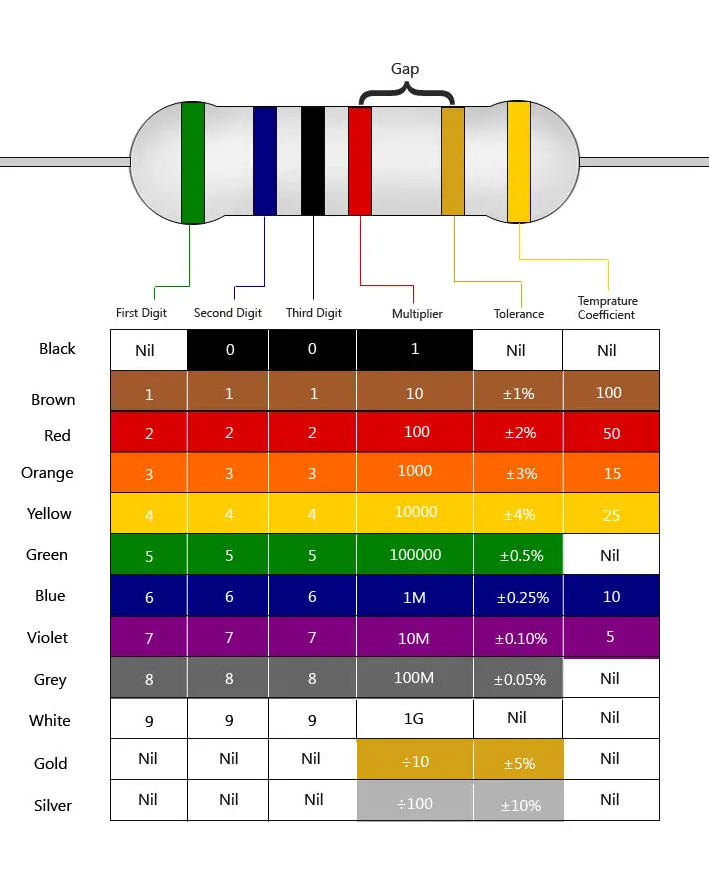

Sistèm nan koulè-kodaj sou rezistans senplifye pwosesis la nan detèmine rezistans yo ak tolerans.Chak rezistans gen yon seri de Gwoup Mizik ki gen koulè, kote chak koulè reprezante yon valè nimerik.Sekans Gwoup Mizik yo kodifye pwopriyete elektrik rezisteur la.Pou egzanp, yon rezistans ak Gwoup Mizik nan wouj, vyolèt, jòn, ak lò tradui nan yon rezistans nan 27 kΩ ak yon tolerans 5%.

Inite rezistans ak konvèsyon

Se rezistans a nan rezistans mezire nan ohms (ω), inite a estanda itilize eksprime konbyen yon materyèl opoze koule nan kouran elektrik.Sepandan, nan aplikasyon pratik, rezistans souvan gen gwo anpil oswa anpil ti valè rezistans.Pou fè valè sa yo pi fasil pou travay avèk, anpil itilize pi gwo oswa pi piti inite ki sòti nan ohms, tankou kilohms (kΩ), megohms (MΩ), milliohms (MΩ), ak microohms (μΩ).Konprann inite sa yo ak konvèsyon yo obligatwa pou avèk presizyon lekti, kalkile, ak chwazi valè rezistans nan sikwi elektwonik.Isit la yo se konvèsyon yo inite ki pi komen pou rezistans:

• 1 megohm (MΩ) = 1,000,000 om (ω).Sa a se itilize pou valè rezistans trè wo, souvan wè nan sikwi kote anpil ti ap koule aktyèl, tankou detèktè sansib oswa sistèm segondè-vòltaj.

• 1 kilohm (kΩ) = 1,000 om (ω).Sa a se yon inite komen pou rezistans chak jou nan sikwi tipik, tankou sa yo ki nan ekipman odyo oswa elektwonik lakay ou.

• 1 ohm (ω) = 1,000 milliohms (MΩ).Milliohms yo te itilize pou rezistans piti anpil, tankou sa yo ki nan fil, konektè, oswa sèten konpozan pouvwa kote rezistans ki ba enpòtan.

• 1 milliohm (MΩ) = 1,000 microohms (μω).Microohms yo te itilize pou rezistans piti anpil, souvan mezire nan aplikasyon pou presizyon, tankou rezistans nan-wo kalite kondiktè oswa nan materyèl superconducting.

Konvèsyon sa yo enpòtan paske aparèy elektwonik ak sikui ka enplike nan yon pakèt domèn valè rezistans.Pou egzanp, rezistans a nan yon ti sikwi ki ap dirije ka nan seri a kilohm, pandan y ap rezistans a nan yon fil pouvwa ka nan milliohms.Kòrèkteman entèprete ak lè l sèvi avèk inite sa yo asire konsepsyon egzat, mezi, ak fonctionnalités nan sikwi.Pou ilistre plis, si w ap travay ak yon rezistans ki make 4.7kΩ, sa vle di rezistans a se 4,700 om.Menm jan tou, si ou wè 0.01Ω, li kapab tou eksprime kòm 10 milliohms.Konprann relasyon sa yo fè li pi fasil pou li espesifikasyon rezistans ak konvèti valè jan sa nesesè.Inite rezistans ak konvèsyon yo ede estandadize mezi ak fè li pi fasil yo travay avèk nan yon pakèt domèn valè rezistans, ki soti nan ti la anpil nan gwo a gwo anpil.

Senbòl rezistans ak mak

Nan elektwonik, rezistans yo reprezante pa senbòl espesifik ak mak ki ede idantifye kalite yo, objektif, ak valè nan yon sikwi.Senbòl sa yo bezwen pou lekti dyagram sikwi (chema), kote yo montre wòl chak rezistans ak koneksyon li yo ak lòt konpozan.Nan dyagram sikwi, rezistans yo anjeneral reprezante pa youn nan de senbòl, yon liy zigzag oswa yon rektang.Ansanm ak senbòl sa yo, lèt adisyonèl yo te itilize pou endike diferan kalite rezistans:

• R: Yon estanda rezistans fiks, ki gen yon valè rezistans fiks epi yo pa ka ajiste.

• RN: Yon rezo rezistans, ki se yon gwoup rezistans miltip konbine nan yon sèl pake.Sa yo souvan itilize pou konsève pou espas sou yon tablo sikwi.

• RP: yon potansyomètr, oswa rezistans varyab, ki ka ajiste chanje valè rezistans li yo.

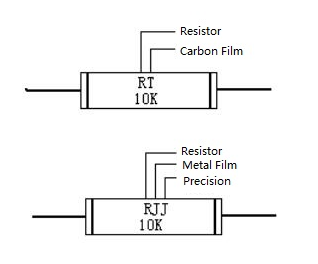

Figi 4. Kabòn rezistans fim ak presizyon fim rezisteur metal

Anplis de senbòl schematic, rezistans tèt yo gen mak fizik ki bay detay enpòtan sou pwopriyete yo pou chwazi rezistans ki kòrèk la pou yon aplikasyon espesifik.Pou egzanp, yon rezistans ki gen yon rezistans nan 470 om ta ka gen 470Ω enprime sou li oswa sèvi ak Gwoup Mizik ki gen koulè pal reprezante valè an.Se tolerans eksprime kòm yon pousantaj (eg, ± 5%) epi li montre konbyen rezistans aktyèl la ka varye soti nan valè a deklare.Rezistans gen yon Rating pouvwa, mezire nan wat (W), ki montre konbyen pouvwa yo ka san danje okipe san yo pa surchof oswa ke yo te domaje.Pou egzanp, yon rezistans 0.25W se pi piti epi yo ka okipe mwens pouvwa pase yon rezisteur 1W.Evalyasyon pouvwa yo souvan endike ak gwosè, fòm, oswa mak tèks.Gen kèk rezistans ki ka gen ladan tou mak oswa kòd ki presize materyèl la yo te fè nan (eg, kabòn, fim metal) ak si wi ou non yo espesyalize, tankou wo-presizyon rezistans oswa rezistans flameproof.

Poukisa senbòl ak mak gen pwoblèm?

Konbinezon an nan senbòl nan chema ak mak sou rezistans fizik se gwo pou tou de konsepsyon ak depanaj sikwi.Pou egzanp, lè bati yon sikwi, anpil konte sou schematic a konnen ki rezisteur yo itilize ak ki kote yo mete li.Lè sa a, yo gade nan mak yo sou rezistans aktyèl la asire li matche ak kondisyon schematic la an tèm de rezistans, tolerans, ak manyen pouvwa.Mak yo enpòtan tou lè ranplase oswa repare konpozan nan yon sikwi ki egziste deja.Pou egzanp, si yon rezisteur boule soti, mak yo sou rezistans a domaje pèmèt yo idantifye ak ranplase li ak pati ki kòrèk la.Senbòl rezistans ak mak bay enfòmasyon ki senplifye konsepsyon sikwi, asire konpatibilite, ak èd nan depanaj.Yo se lang lan nan rezistans, fè li pi fasil yo travay avèk eleman sa yo konfyans epi avèk presizyon.

Klasifikasyon rezistans ak kòd idantifikasyon

Kòmandman	Kalite	Non	Senbòl
Premye lèt la	Tit prensipal la	Rezisteur	R
		Potansyomètr	W
Dezyèm lèt la	Materyèl kondiktè	Fim kabòn	T
		Metal Film	J
		Fim oksid metal	Y
		Fil blesi	X
Twazyèm lèt la	Fòm, pèfòmans, elatriye.	tay	X
		Presizyon	J
		mezire	L
		Gwo pouvwa	G

Espesifikasyon teknik nan kalite rezistans komen

Kalite rezistans	Rated pouvwa (W)	Ranje rezistans nominal (ω)	Koyefisyan tanperati a (1/° C)	Potansyèl bri (µV/v)	Frekans opere
RT tip kabòn rezistans fim	0.05, 0.125, 0.25, 0.5, 1.2	10-10 × 10³, 5.1-510 × 10³, 5.1–910 × 10³, 5.1-2 × 10⁶, 5.1-5 × 10⁶	-(6-20) × 10⁻⁴	1-5	Anba 10 megaèrts
Ru kalite silisyòm kabòn rezisteur fim	0.125, 0.25, 1.2	5.1–510 × 10³, 10 × 10⁶	± (7-12) × 10⁻⁴	1-5	Anba 10 megaèrts
RJ tip metal fim rezisteur	0.125, 0.25, 0.5, 1.2	30-510 × 10³, 30-1 × 10⁶, 30-5 × 10⁶, 30-10 × 10⁶	± (6-10) × 10⁻⁴	1-4	Anba 10 megaèrts
Ryyc kalite fil rezisteur blesi	2.5–100	5.1–56 × 10⁶	-	-	Ba frekans
Wth tip kabòn fim potansyomètr	0.5-2	470–4.7 × 10⁶	5-10	5-10	Anba a kèk santèn khz
Wx tip fil-blesi potansyomètr	1-3	10-20 × 10³	-	-	Ba frekans

Reprezante rezistans nan dyagram sikwi

Dyagram Awondisman yo itilize senbòl ofisyèl pou reprezante diferan kalite rezistans, pou asire konsistans nan tout desen yo.

Rezistans fiks

Rezistans fiks yo montre kòm yon rektang ak liy ki pwolonje soti nan swa fen a reprezante kondwi yo.Nan kèk rejyon, yo itilize yon liy zigzag olye.Senbòl sa yo endike ke rezistans a gen yon valè rezistans konstan pou estabilize sikwi yo.

Figi 5. Senbòl rezistans fiks

Rezistans varyab

Rezistans varyab (potansyomètr) yo reprezante pa yon rektang ak yon flèch travèse li dyagonalman.Sa a flèch vle nati a reglabl nan rezistans a, itilize nan aplikasyon pou tankou ekipman odyo oswa kalibrasyon Capteur.Senbòl la reflete kapasite yo nan amann-melodi konpòtman sikwi.

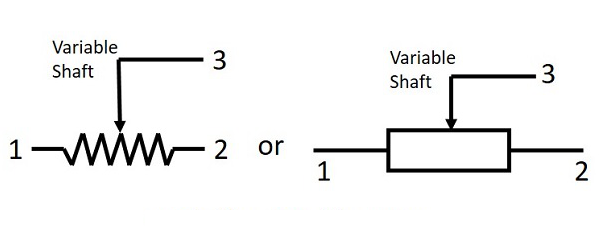

Figi 6. senbòl pou yon rezistans varyab

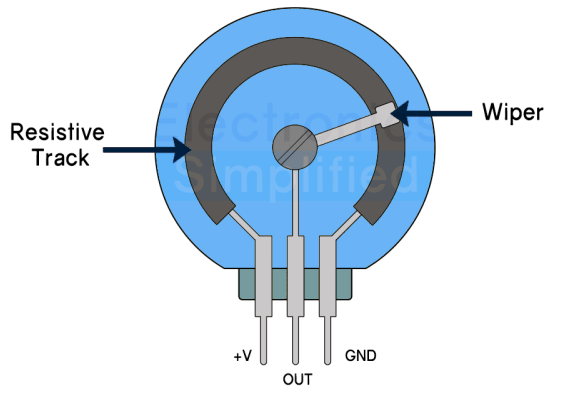

Figi 7. Dyagram rezistans varyab

Rezistans prereglaj (régler)

Rezistans prereglaj, yo itilize pou okazyonèl amann-akor, konbine senbòl la rezistans fiks ak yon lòt liy dyagonal oswa flèch.Sa yo ap travay nan sikui ki mande ajisteman raman, tankou kalibrasyon pandan manifakti.

Figi 8. Senbòl rezistans prereglaj

Senbòl potansyomètr nan dyagram sikwi

Potansomè yo ilistre nan chema kòm yon rektang ki gen twa liy ki pwolonje deyò.De nan sa yo reprezante tèminal yo fiks, pandan y ap twazyèm lan vle di tèminal la reglabl oswa glisman kontak.Yon flèch nan rektang lan endike karakteristik reglabl la.Potansomè yo se konpozan versatile ki ka fonksyone kòm rheostats de-tèminal oswa twa-tèminal divizeur vòltaj.Sa a adaptabilite fè yo itil nan aplikasyon pou divès kalite, tankou ekleraj gradateur ak kontwòl odyo.

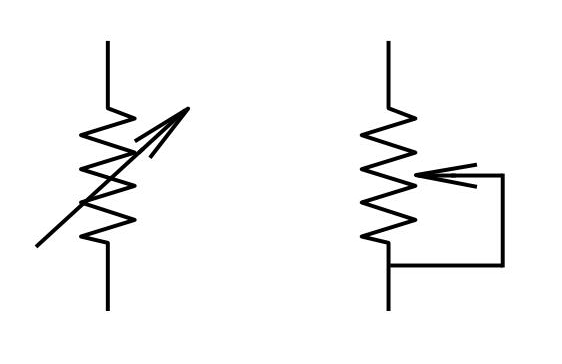

Figi 9. senbòl potansyomètr

Senbòl rezistans espesyalize

Sèten rezistans yo fèt pou wòl espesifik pi lwen pase reglemante aktyèl la.Senbòl inik yo ede idantifye ak entegre eleman sa yo nan sikui ak presizyon.

Rezistans plon

Rezistans fuzibl yo se eleman espesyalize ki entegre fonksyonalite yo nan tou de yon rezisteur ak yon plon sekirite nan yon inite sèl.Anba kondisyon opere nòmal yo, yo fè tankou rezistans estanda, ofri yon nivo espesifik nan rezistans kontwole koule aktyèl nan yon sikwi.Sepandan, konsepsyon inik yo gen ladan yon karakteristik bati-an sekirite: lè ekspoze a twòp aktyèl pi lwen pase kapasite rated yo, yo louvri kous la, efektivman koupe koneksyon an ak anpeche plis koule aktyèl.Konpòtman pwoteksyon sa a ede pwoteje lòt konpozan ki soti nan domaj akòz kondisyon surkutan oswa kout-sikwi.Rezistans fuzibl yo idantifye pa senbòl espesifik tankou F oswa FB sou dyagram sikwi.Yo ka prezante mak fizik, tankou yon enprime "0" oswa yon Rating aktyèl espesifye, yo endike fonksyon doub yo ak kapasite yo nan aji kòm yon plon.Mak sa yo ede byen vit idantifye wòl yo ak pwopriyete elektrik yo pandan enstalasyon oswa antretyen.

Youn nan aplikasyon ki pi komen pou rezistans fuzibl se nan founiti pou pouvwa pou aparèy tankou CRTs (katod ray montre tib) ak LCDs (ekspozisyon kristal likid).Nan kontèks sa yo, yo sèvi kòm konpozan sekirite, asire ke nan evènman an nan yon fay tankou yon vag oswa sikwi kout, se kous la san pèdi tan koupe, anpeche domaj potansyèl nan elektwonik sansib oswa menm kondisyon ki gen danje ladan tankou surchof oswa dife.Rezistans fuzibl yo tou lajman itilize nan divès kalite aplikasyon pou lòt kote yon kontra enfòmèl ant, serye, ak pri-efikas solisyon pwoteksyon surkutan obligatwa.Konsepsyon doub-bi yo fè yo yon chwa efikas nan sikui kote minimize konte eleman se yon priyorite, patikilyèman nan peple asanble elektwonik.

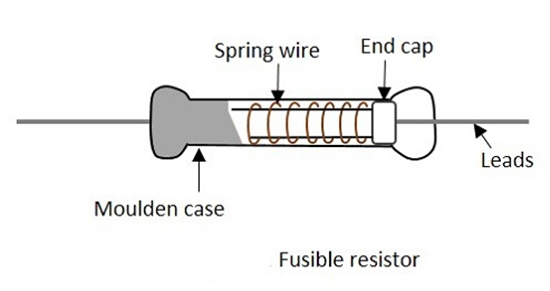

Figi 10. Estrikti a nan rezistans fuzibl

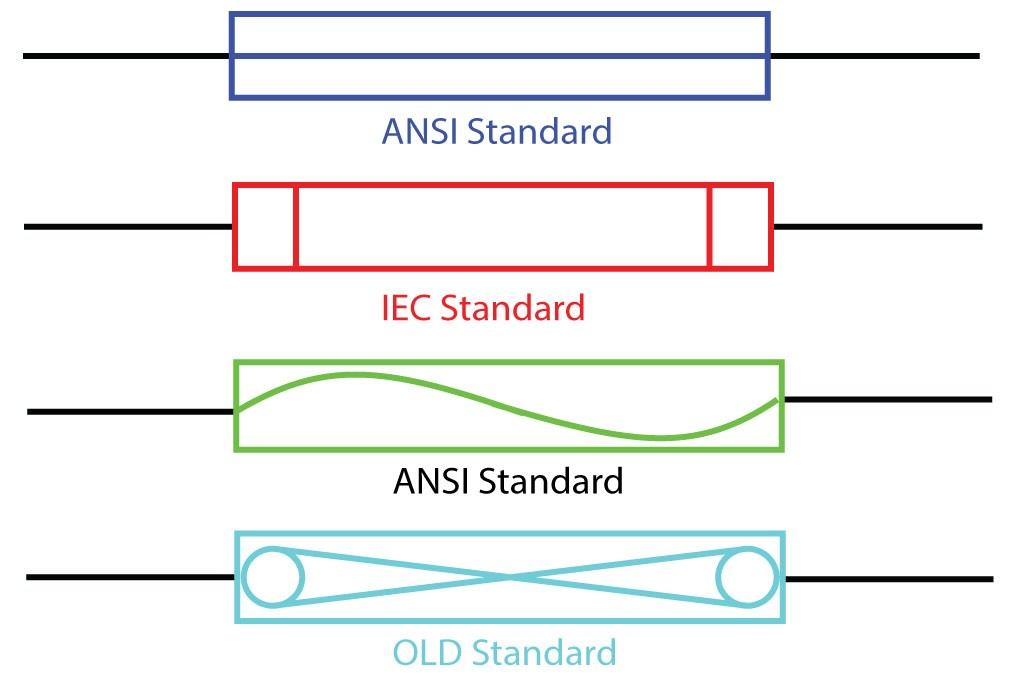

Figi 11. Fuse senbòl

Thermistors

Termistors, oswa rezistans tèmik, yo se eleman rezistans ki fèt chanje rezistans yo ki baze sou varyasyon tanperati.Kontrèman ak rezistans estanda ak rezistans fiks, tèrmis yo trè sansib a chanjman tanperati, fè yo ideyal pou mezi tanperati, kontwòl, ak aplikasyon pou konpansasyon.Gen de kalite prensipal nan tèrmis: NTC (koyefisyan tanperati negatif) ak PTC (koyefisyan tanperati pozitif).Tèrmik NTC diminye nan rezistans kòm tanperati leve, fè yo apwopriye pou kèk tanperati egzak ak siveyans nan aparèy tankou tèmomèt dijital, sistèm HVAC, ak sikui ki mande deteksyon surchof.Kontrèman, tèrmis PTC ogmante nan rezistans ak k ap monte tanperati a, ki se itil pou pwoteksyon sikwi ak aktyèl limite.Tèrmis PTC aji kòm fyibl reettable pa mete restriksyon sou koule aktyèl lè yon sikwi surchof, epi yo retounen nan nòmal yon fwa se fay la otorize ak tanperati a diminye.

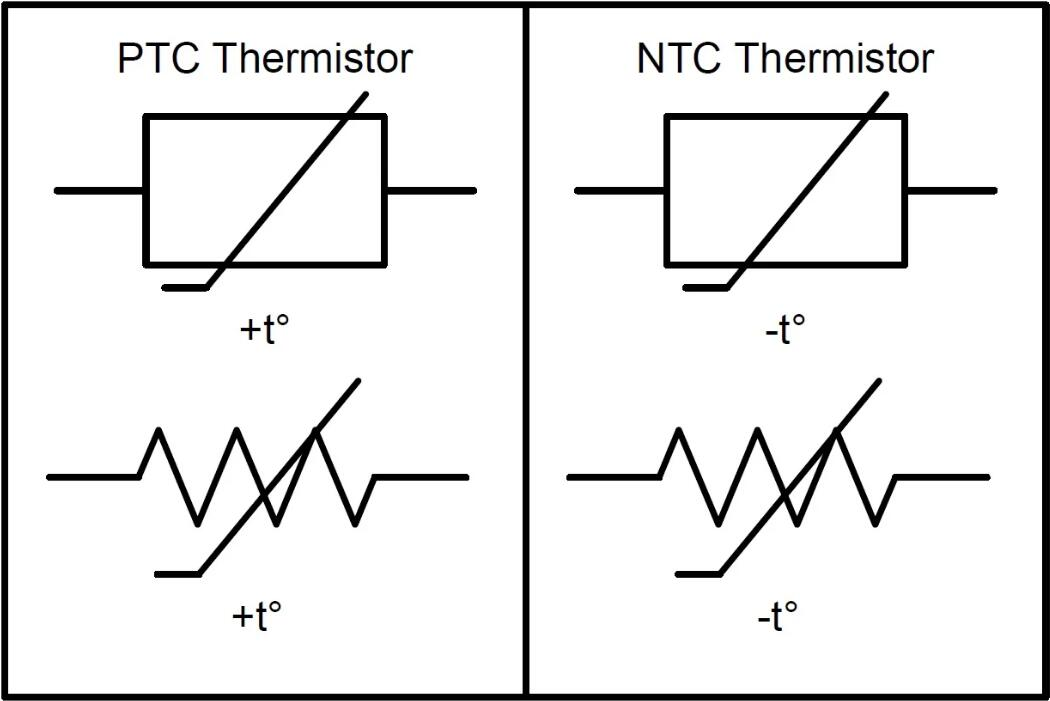

Figi 12. NTC Thermister ak PTC senbòl Thermister

Tèrmis yo reprezante nan dyagram sikwi ak senbòl ki make kòm NTC oswa PTC, ki ede idantifye wòl espesifik yo nan yon kous.Yo yo fabrike nan divès fòm, tankou ti tèrmis chaplèt pou Rapid repons tanperati oswa ki gen kapasite ak tèrmis chip pou pouvwa Aplikasyon kote yo ka okipe pi wo kouran.Nan aparèy medikal, Yo asire règleman tanperati egzat nan sistèm tankou enkibatè ak vantilasyon.Nan aplikasyon otomobil yo, yo kontwole motè, Batri, ak tanperati kabin pou pèfòmans optimal.Nan konsomatè elektwonik, yo anpeche surchof nan aparèy tankou frijidè ak Chargers, amelyore sekirite ak lonjevite.Tèrmis yo te itilize tou nan anviwònman endistriyèl, kote yo pwoteje motè, transformateur, ak lòt Ekipman nan domaj tèmik.

Photoresistors (LDRs)

Photoresistors, ke yo rele tou rezistans limyè-depandan (LDRs), yo se eleman ki gen rezistans chanjman dapre entansite a nan limyè tonbe sou yo.Lè ekspoze a pi wo nivo limyè, rezistans yo diminye, sa ki pèmèt plis aktyèl koule nan kous la.Kontrèman, nan kondisyon ki ba-limyè oswa fè nwa, rezistans yo ogmante, diminye koule aktyèl la.Pwopriyete sa a fè photoresistors enpòtan nan aplikasyon pou limyè-sansib.Nan dyagram sikwi, fotoresistors yo reprezante pa yon senbòl rezistans ak anndan-pwente flèch, ki siyifi sansiblite yo nan limyè.Kapasite yo nan detekte epi reponn a divès nivo limyè fè yo ideyal pou yon seri de itilizasyon.

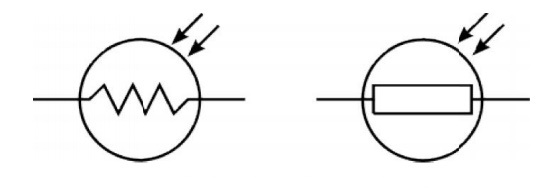

Figi 13. Senbòl Photoresistor

Fotoresistors, oswa rezistans limyè-depandan (LDRs), yo lajman ki itilize nan aplikasyon pou ki konte sou detekte ak reponn a chanjman ki fèt nan nivo limyè.Nan sistèm ekleraj otomatik yo, yo pèmèt limyè lari yo vire sou lè solèy kouche ak nan nan dimanch maten byen bonè, ekonomize enèji ak ajoute konvenyans.Nan detèktè optik, tankou sa yo ki nan sistèm alam, LDRs detekte chanjman limyè ki ka endike mouvman oswa yon fenèt louvri.Kamera tou itilize photoresistors nan mèt limyè yo pou mezire anbyen limyè ak ajiste anviwònman ekspoze otomatikman.Trackers solè itilize LDRs yo swiv direksyon an nan limyè solèy la, optimize pwezante a nan panno solè pou efikasite enèji maksimòm.Pandan ke fotoresistors yo abòdab ak versatile, yo gen pi dousman fwa repons konpare ak plis avanse teknoloji limyè-kèk tankou photodiodes.Sepandan, senplisite yo, fyab yo, ak pri-efikasite fè yo yon chwa ekselan.

Varistè

Varistors, oswa vòltaj depandan rezistans (VDRs), yo se konpozan pasif ki fèt pwoteje sikwi elektwonik pa chanje rezistans yo ki baze sou vòltaj la aplike.Lè vòltaj la atravè yon varistor se nan seri nòmal li yo opere, li montre rezistans segondè, sa ki pèmèt minimòm koule aktyèl la.Sepandan, si vòltaj la depase yon papòt sèten tankou pandan yon vag pouvwa oswa spike pasajè, rezistans varistor a gout sevè, detounen depase aktyèl lwen konpozan sansib ak pwoteje yo soti nan domaj.Varist yo montre nan dyagram sikwi ak senbòl ki sanble ak de diod opoze, pafwa konbine avèk notasyon adisyonèl mete aksan sou wòl pwoteksyon yo.Yo lajman itilize nan aparèy pwoteksyon vag, asire sekirite a nan sistèm elektwonik nan tou de konsomatè yo ak anviwònman endistriyèl.

Varist yo bezwen konpozan nan pwoteje sistèm elektwonik soti nan Spikes vòltaj ak monte.Nan bann pouvwa ak pwoteksyon vag yo, yo anpeche twòp vòltaj soti nan aparèy domaje ki konekte nan ekipman pou pouvwa a.Nan sistèm telekominikasyon yo, varist yo pwoteje ekipman sansib soti nan monte elektrik ki te koze pa grèv zeklè oswa latwoublay nan liy pouvwa.Menm jan an, nan otomobil elektwonik yo, yo pwoteje sikui soti nan fluctuations vòltaj ki te pwodwi pa altènatè ak sistèm ignisyon, asire operasyon an serye nan elektwonik machin.Nan anviwònman endistriyèl, varistè yo lajman itilize pwoteje motè, transformateur, ak sikwi kontwòl soti nan bri elektrik ak pouvwa monte, minimize risk pou yo domaj ak D 'nan anviwònman mande.

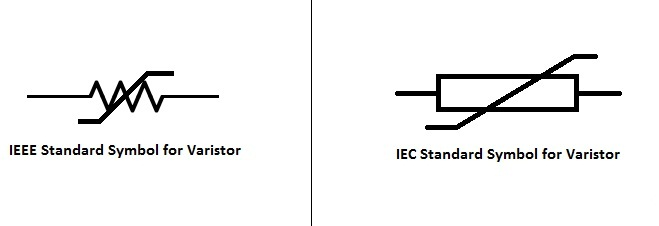

Figi 14. Varistor sikwi senbòl

Figi 15. Varistor Creole Senbòl

Varist oksid metal (MOVs)

Varist oksid metal (MOVs) se yon kalite espesifik nan varistor konstwi lè l sèvi avèk materyèl oksid metal, tankou oksid zenk, konbine avèk lòt konpoze.Materyèl sa yo bay MOVs karakteristik diferan ki pa lineyè-rezistans yo, sa ki pèmèt yo okipe gwo enèji ki te efektivman.Lè vòltaj la se nan yon seri ki an sekirite, MOV kenbe segondè rezistans, men pandan evènman ovèrvolaj, rezistans yo gout dramatikman, manyen depase aktyèl la ak pwoteje eleman ki konekte.Nan dyagram sikwi, MOV yo make ak senbòl la deplase nan diferansye yo soti nan lòt kalite varistors.Akòz segondè kapasite enèji-manyen yo ak disponiblite, MOVs yo lajman itilize nan aplikasyon pou pwoteksyon pouvwa.

Varist oksid metal (MOVs), yon konpozan nan pwoteje sistèm elektwonik soti nan vòltaj.Yo souvan yo te jwenn nan pwoteksyon vag, kote yo pwoteje aparèy soti nan Spikes pasajè ki te koze pa grèv zeklè oswa fluctuations nan griy la pouvwa.Nan founiti pou pouvwa, MOVs asire operasyon ki estab pa veye kont opinyon vòltaj opinyon ki ta ka domaje ekipman sansib tankou òdinatè ak televizyon.Nan sistèm endistriyèl yo, MOVs jwe yon wòl kle nan pwoteje machin lou ak sistèm kontwòl soti nan monte pouvwa, ede yo anpeche tan koute chè ak domaj ekipman yo.Pandan ke MOV yo trè efikas, yo ka degrade sou tan ak repete ekspoze a monte.Pou kenbe pwoteksyon serye, li enpòtan pou enspekte epi ranplase aparèy pwoteksyon vag ki gen MOVs jan sa nesesè.

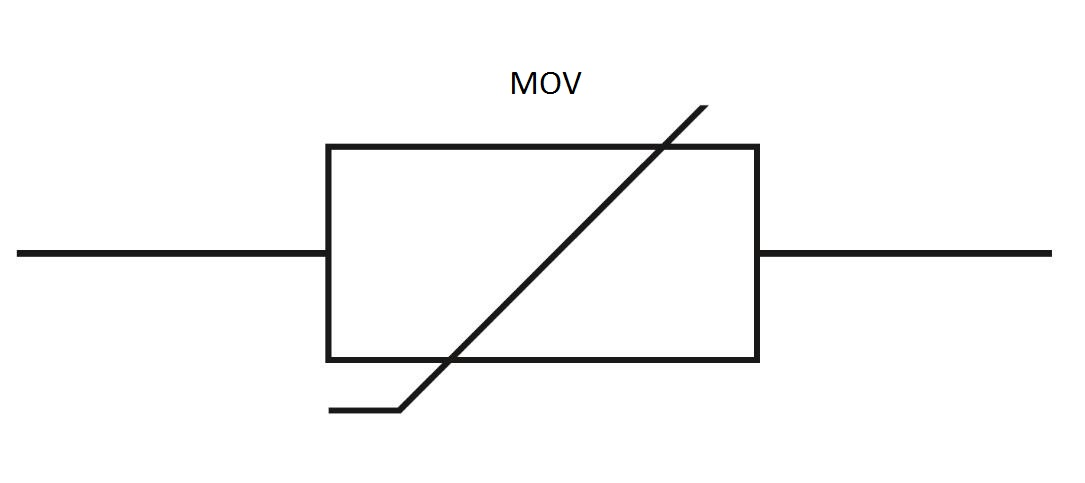

Figi 16. Metal-oksid varistor senbòl

Rezistans imidite-sansib

Rezistans imidite-sansib, pafwa refere yo kòm detèktè imidite oswa imidite, ajiste rezistans yo ki baze sou nivo yo imidite anbyen nan anviwònman yo.Kòm imidite relatif la ogmante, rezistans nan eleman sa yo chanje, apre yon koub previzib.Sa fè yo ideyal pou siveyans ak kontwole imidite nan yon varyete aplikasyon.Nan dyagram sikwi, rezistans imidite-sansib yo reprezante pa senbòl RS a, ki endike reyaksyon yo nan imidite.Konpozan sa yo bezwen nan anviwònman kote kontwòl imidite se gwo pou sekirite, konfò, oswa efikasite operasyonèl.

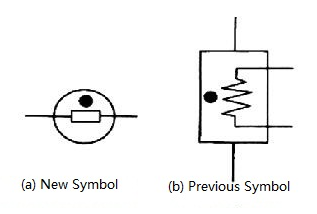

Figi 17. Senbòl rezistans imidite

Rezistans imidite-sansib jwe yon wòl nan siveyans ak kontwole imidite nan tout aplikasyon pou divès kalite.Nan sistèm HVAC yo, yo ede kontwole nivo imidite andedan kay la, asire konfò ak anpeche pwoblèm tankou kwasans mwazi.Menm jan tou, nan pwosesis endistriyèl tankou pwodiksyon pharmaceutique, manifakti manje, ak elektwonik, rezistans sa yo bon pou kenbe bon jan kalite pwodwi ak anpeche domaj ki te koze pa imidite depase oswa sechrès.Nan agrikilti, detèktè imidite optimize kondisyon nan sèr ak depo rekòt, diminye gate ak dezidratasyon.Yo menm tou yo itilize nan elektwonik konsomatè, ki gen ladan dezumidifikateur, estasyon metewolojik, ak sistèm kay entelijan, kote yo swiv imidite anviwònman an ak ajiste operasyon aparèy kòmsadwa.

Rezo Rezo

Rezistans rezo yo se sikwi entegre ki konbine rezistans miltip nan yon sèl, pake kontra enfòmèl ant.Ranje sa yo rezisteur yo fèt pou konsève pou espas sou enprime tablo sikwi (PCB) ak senplifye konsepsyon sikwi, espesyalman nan aplikasyon pou ki mande miltip ki idantik oswa pre ki gen rapò ak rezistans.Pa konsolide rezistans miltip nan yon sèl inite, rezistans rezo diminye kantite eleman disrè sou tablo a, amelyore fyab ak diminye tan asanble.Rezistans rezo yo souvan reprezante pa senbòl RN nan dyagram sikwi.Yo disponib nan divès konfigirasyon, tankou 8-PIN, 10-PIN, oswa menm pi gwo pakè, kostim kondisyon konsepsyon diferan.

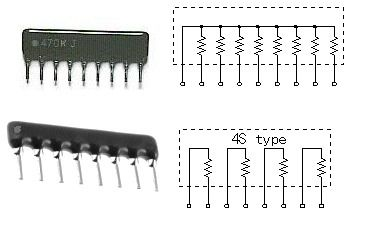

Figi 18. Rezo Rezo

Rezistans rezo yo lajman itilize nan sistèm modèn elektwonik akòz kapasite yo nan entegre rezistans miltip nan yon pake kontra enfòmèl ant, ekonomize espas ak senplifye konsepsyon sikwi.Sou mèr òdinatè yo, yo jwe yon wòl nan modil memwa, revokasyon otobis, ak lòt zòn peple chaje, asire ki konsistan entegrite siyal.Nan aparèy kominikasyon, rezistans rezo okipe transmisyon done ak pwosesis siyal avèk efikasite, sipòte sistèm telekominikasyon serye.Pou sistèm entegre, tankou mikrokontroleur ak aparèy IoT, rezistans rezo maksimize espas PCB ak amelyore efikasite manifakti.Nan tou de sikwi analòg ak dijital yo, yo yo te itilize pou aplikasyon pou ki mande egzak divizyon vòltaj, rale-up oswa rale-desann rezistans, oswa konfigirasyon ak matche valè rezistans.Konsepsyon kontra enfòmèl ant yo tou diminye efè parazit, amelyore pèfòmans sikwi.Patikilyèman valab nan gwo dansite desen, rezistans rezo asire fonctionnalités serye pandan y ap minimize kantite eleman disrè.

Estanda pou senbòl rezistans

Senbòl rezistans sèvi kòm yon lang inivèsèl pou reprezante eleman sa yo nan dyagram sikwi, asire klè ak konsistans nan konsepsyon ak entèpretasyon.Sa a normalizasyon pèmèt nenpòt moun ki soti nan diferan rejyon yo, endistri yo, ak orijin teknik yo kolabore efektivman san yo pa konfizyon.Sepandan, senbòl espesifik yo itilize pou reprezante rezistans ka diferan selon estanda rejyonal yo ke yo te swiv.

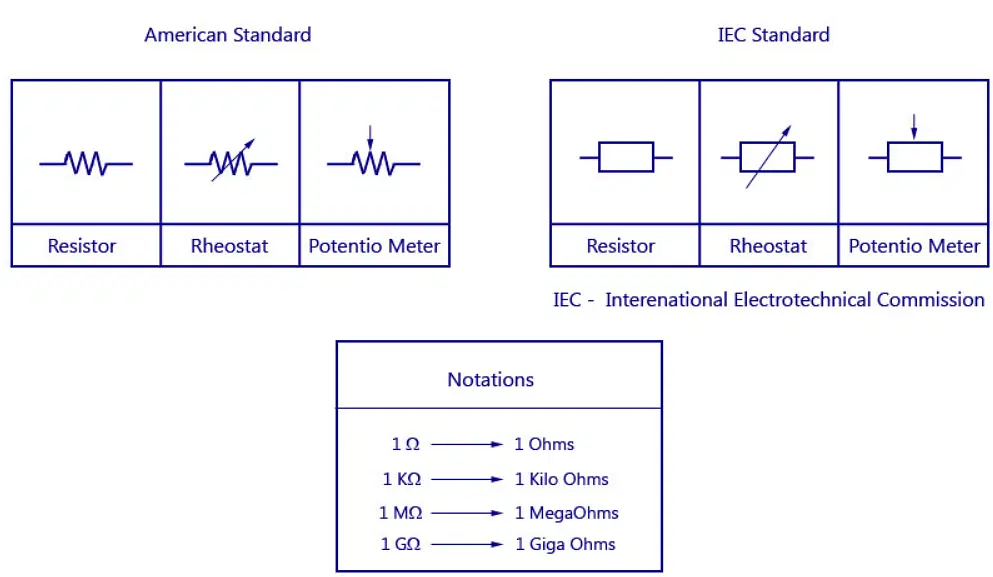

Figi 19. Estanda pou senbòl rezistans

IEC 60617 (Creole Creole)

Estanda IEC 60617 la, ki konsève pa Komisyon Entènasyonal Electrotechnical (IEC), itilize yon senp fòm rektangilè pou senbolize rezistans nan dyagram sikwi yo.Sa a se ilistrasyon pwòp ak dwat ki fèt pou senplisite ak inifòmite, fè li fasil enkòpore nan desen schematic.

• Adopsyon ak l ': se senbòl la rektangilè lajman adopte nan Ewòp ak nan anpil lòt rejyon atravè glòb la.Konsepsyon minimalist li yo aliyen ak pratik jeni modèn, kote senplisite nan chema se priyorite pou lizibilite.

• Benefis: senbòl rektangilè a itil nan schematics peple chaje, kòm li minimize dezord vizyèl.Senplisite li yo tou fè li ideyal pou CAD (òdinatè-Aided Design) zouti, ki yo anpil itilize nan konsepsyon sikwi jodi a.

IEEE STD 315-1975 (Ameriken Creole)

Nan contrast, IEEE STD 315-1975 estanda a, lajman ki itilize nan Etazini yo ak kèk lòt rejyon yo, reprezante rezistans ak yon liy zigzag oswa squiggle.Sa a ilistrasyon te nan itilize pou dè dekad ak reflete yon apwòch plis tradisyonèl nan konsepsyon schematic.

• Adopsyon ak l ': senbòl la zigzag rete popilè nan endistri Ameriken elektrik ak elektwonik, osi byen ke nan materyèl edikatif ak liv.Li pote yon sans de abitye pou enjenyè ki resevwa fòmasyon nan Etazini yo oswa lè l sèvi avèk pi gran estanda konsepsyon.

• Benefis: senbòl la zigzag bay yon Replik vizyèl entwisyon pou fonksyon an nan rezistans, kòm li sijere yon rezistans oswa baryè nan koule nan aktyèl, fè li pi fasil yo konprann pou débutan.

Aplikasyon pou rezistans

Kontwòl aktyèl

Rezistans yo prensipalman itilize kontwole koule nan kouran elektrik nan yon kous.Pa entwodwi rezistans, yo limite kantite lajan an nan pase aktyèl nan yon eleman, anpeche domaj ak asire operasyon egzak.Egzanp, rezistans fil-blesi, ki fè yo konnen pou durability yo ak presizyon, yo souvan itilize nan mezire enstriman mizik tankou amater.Sa yo rezistans asire ke aktyèl la ap koule tankou dlo nan enstriman an kontwole yo anpeche erè nan mezi.San yo pa rezistans kontwole aktyèl, sansib konpozan elektwonik te kapab fasilman chofe oswa echwe, ki mennen ale nan fonksyone sikwi potansyèl oswa danje.

Limyè sansiblite

Sèten kalite rezistans, tankou photoresistors oswa limyè-depandan rezistans (LDRs), yo fèt yo ajiste rezistans yo ki baze sou entansite a nan limyè.Konpozan sa yo jwe yon wòl nan aplikasyon kote sansiblite limyè ki nesesè.Fotoresistors, oswa rezistans limyè-depandan (LDRs), yo lajman ki itilize nan aplikasyon ki mande pou sansiblite nan limyè.Nan sistèm sekirite, LDRs yo entegre nan ekleraj mouvman-sansib oswa sistèm alam, kote chanjman ki fèt nan nivo limyè ka deklanche alèt oswa repons.Menm jan an, nan fotografi, LDRs yo te itilize nan kamera otomatize anviwònman ekspoze pa ajiste Ouverture la oswa vitès vole ki baze sou limyè anbyen, asire foto byen limen.

Jesyon tèmik

Thermistors, yon kalite rezistans sansib a chanjman tanperati pou reglemante ak siveyans kondisyon tèmik nan sikwi elektwonik.Termis yo se gwo nan sikwi ak konsomasyon pouvwa segondè, menm jan yo ede anpeche surchof pa detekte k ap monte tanperati ak diminye koule aktyèl la pwoteje konpozan sansib.Yo tou lajman itilize kòm detèktè tanperati nan aparèy tankou thermostats, frijidè, ak contrôleur motè, kote lekti tanperati egzak yo itilize pou fonksyone apwopriye.Pa kenbe tanperati opere san danje, tèrmis amelyore fyab la ak pwolonje validite a nan aparèy elektwonik nan tou de aplikasyon pou chak jou ak endistriyèl.

Jesyon Voltage ak Pwoteksyon Awondisman

Rezistans yo endispansab pou jere nivo vòltaj ak asire sekirite a nan sikwi elektwonik.Yo ede anpeche domaj nan konpozan pa limite kantite lajan an nan vòltaj oswa aktyèl ki rive nan yo.Pou egzanp, yo yo souvan pè ak poul limite aktyèl la, anpeche diodes yo soti nan boule soti akòz pouvwa twòp.Rezistans fuzibl aji kòm konpozan sakrifis, dekonekte kous la pandan vòltaj ki monte pou pwoteje pati ki gen plis valè nan mal.Nan aplikasyon pou pouvwa-sansib, tankou aparèy medikal oswa sistèm avyon, rezistans jwe yon wòl nan kenbe sekirite ak fonctionnalités.Pa reglemante vòltaj ak aktyèl yo, yo ede asire ke sistèm elektwonik opere fiable menm nan kondisyon difisil.

Pwosesis siyal

Rezistans yo entegral nan siyal batman, demodulasyon, ak pwosesis nan kominikasyon ak sistèm odyo.Nan sikwi frekans radyo yo, yo itilize pou estabilize ak siyal amann, pou asire kominikasyon klè ak serye nan récepteurs ak transmeteur.Menm jan an, nan sistèm odyo, rezistans ede nivo siyal balans, anpeche deformation ak amelyore bon jan kalite son.San yo pa rezistans, reyisi presizyon ki nesesè pou wo-fidelite odyo oswa transmisyon done serye ta dwe byen lwen pi difisil nan aplikasyon pou modèn pwosesis siyal.

Estabilite Awondisman Jeneral

Anplis de aplikasyon espesifik yo, rezistans amelyore estabilite an jeneral ak fonctionnalités nan sikwi elektwonik.Yo ede anpeche vòltaj toudenkou oswa fluctuations aktyèl ki ta ka domaje eleman sansib, tankou mikrokontroleur ak detèktè.Nan founiti pouvwa, rezistans asire menm distribisyon enèji nan tout konpozan, ki amelyore efikasite jeneral sikwi a ak disponiblite.Pa bay estabilite, rezistans amelyore rezistans a ak fyabilite nan yon pakèt domèn aparèy elektwonik, ki soti nan aparèy kay chak jou nan machin avanse endistriyèl.

Konklizyon

Rezistans yo se kle nan fè sikwi elektwonik travay byen, ede yo ajiste ak kontwole elektrisite san danje.Sa a eksplorasyon nan rezistans diferan, ki soti nan fiks nan kalite espesyal tankou tèrmis ak varistors, montre ki jan yo okipe elektrisite, enèji kontwòl, ak reyaji nan chanjman tankou chalè oswa limyè.Detay yo sou rezistans yo, tolerans, ak pouvwa kapasite ede nan chwazi rezistans a dwa pou bon travay la.Fason rezistans yo adapte yo ak diferan anviwònman, tankou nan detèktè tanperati oswa aparèy limyè-sansib, montre adaptabilite yo.Kòm nou wè plis pwogrè nan teknoloji, wòl debaz yo ak itilizasyon nan rezistans raple nou nan enpòtans ki dire lontan yo nan fè tout kalite aparèy elektwonik travay byen epi san danje.
