Comprehensive Gid pou SN6505BDBVR chofè transfòmatè

SN6505BDBVR a se pi plis pase jis yon chofè transfòmatè;Li reprezante yon poto nan modèn konsepsyon izole pouvwa izole.Avèk espesifikasyon gaya li yo ak karakteristik inovatè, li adrese defi yo nan akonplisman segondè efikasite, bri ki ba, ak pèfòmans serye nan kontra enfòmèl ant elektwonik.Atik sa a fouye nan paramèt teknik SN6505BDBVR a, konfigirasyon PIN, ak aplikasyon pratik, ofri yon gid konplè pou ou vise nan hanache kapasite li yo.Pa eksplore ka itilize aktyèl, altènativ, ak Sur operasyonèl, atik sa a ekipe ou ak konesans nan optimize desen ou yo epi asire entegrasyon san pwoblèm.

Katalòg

Pinout

CAD modèl

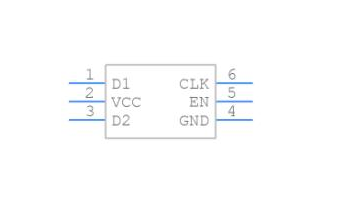

Senbòl

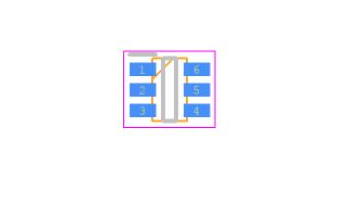

Anprent pye

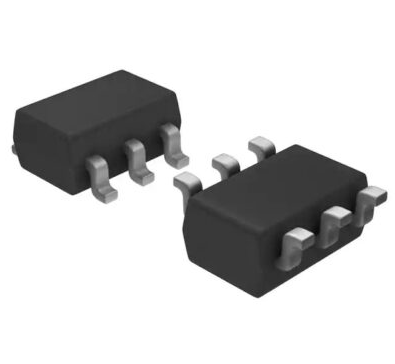

3D modèl

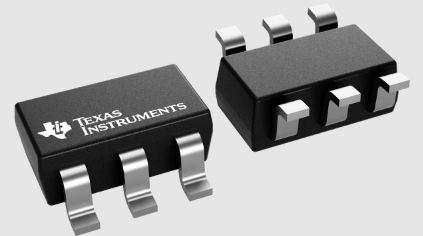

Apèsi sou lekòl la nan SN6505BDBVR

A SN6505BDBVR Enkli yon kwasans transfòmasyon nan teknoloji transfòmatè chofè, rekonèt pou kapasite li nan efektivman diminye bri ak jere latwoublay elektwomayetik.Atribi sa yo fè li eksepsyonèlman ekipe pou itilize nan kontra enfòmèl ant anviwònman ekipman pou pouvwa izole.Konsepsyon sofistike li yo sipòte ba-pwofil, sant-eksplwate transformateur ki opere avèk efikasite lè kondwi pa yon vòltaj DC sòti nan 2.25 V a 5 V.

Nan jaden flè elektwonik jodi a, pouswit nan pi piti ak pi efikas solisyon ekipman pou pouvwa se intensification.SN6505BDBVR a jwe yon wòl kle nan pwogresyon sa a, fournir rezolisyon ki akomode balans lan delika ant pèfòmans segondè ak espas limite.Kapasite li nan fonksyone anba vòltaj ki ba pa sèlman SIDA nan konsève enèji men siyifikativman kontribye nan efikasite nan ogmante nan kontra enfòmèl ant sistèm elektwonik.Kòm obsève pa ou, entegrasyon an nan eleman sa yo nan sikwi konplike se senp, ki egzije minimòm personnalisation ak fasilite fasil aplikasyon pratik.

Se fonksyon prensipal la nan aparèy la ranfòse pa yon seri karakteristik teknik ki amelyore tou de efikasite ak fyabilite.Avèk kapasite li pou minimize EMI, SN6505BDBVR a asire dispozisyon ki nan pouvwa pwòp ak serye, ki kenbe valè patikilye pou segman elektwonik delika.Ou ka mete aksan sou ki nati a gaya nan SN6505BDBVR a kontribye nan mwens konplikasyon pandan dyagnostik ak antretyen travay, finalman pwolonje validite a ak disponiblite nan sistèm ki benefisye de aplikasyon li yo.

Aplikasyon

Kapasite yo versatile nan eleman sa a jwenn aplikasyon nan tout domèn divès kalite, miyò nan sistèm sa ki nesesè ekipman pou pouvwa izole.Sistèm sa yo kouvri interfaces tankou CAN, RS-485, RS-422, RS-232, SPI, ak I2C.Izolasyon ede nan evite pasan tè ak konsève entegrite done atravè segman sistèm disparate -yon eleman souvan priyorite nan solisyon jeni akòz enpak potansyèl li sou pèfòmans ak disponiblite.

Low-bri solisyon ekipman pou pouvwa

Sa a eleman pwouve yo dwe sitou itil nan anviwònman ki mande minimòm bri, ki gen ladan izole USB pouvwa founiti.Nan tèren an nan sistèm elektwonik presizyon, atribi ki ba-bri yo aktif yo anpeche done koripsyon ak mezire.Anviwònman pwodiksyon gwo teknoloji souvan depann de karakteristik sa yo pou soutni pi bon pèfòmans san deranjman.

Pwosesis ak Telecom kontwòl

Telekominikasyon ak aplikasyon pou pwosesis endistriyèl kontwòl rekòlte benefis sibstansyèl soti nan solisyon ekipman pou pouvwa limenm.Solisyon sa yo elve estabilite ak fyab nan mitan kondisyon divès, depase teknik tradisyonèl yo.Yon konpreyansyon gwo twou san fon nan dinamik pouvwa ouvr amelyorasyon nan sektè sa yo, ankouraje pi fò ak pi fleksib kominikasyon ak kontwòl fondasyon.

Radyo ak distribye founiti pouvwa

Nan jaden an dinamik nan distribisyon radyo ak ekipman pou pouvwa ki asosye yo, solisyon inovatè yo oblije atake entèferans ak defi estabilite pouvwa.Enkorporasyon nan eleman ki bay sipò ki nouri operasyon san enteripsyon ka pouse pwogrè remakab nan efikasite sistèm radyo 'ak pwoteksyon.Avèk konsepsyon kalifye, pwogrè sibtil nan klè siyal vin evidan nan seleksyon eleman estratejik.

Enstriman medikal ak syantifik

Nan mond lan nan enstriman medikal ak presizyon, reyisi segondè presizyon pandan y ap asire sekirite se ultim la.Isit la, founiti izole tache ak enstriman mizik yo dominan nan pwoteje tou de aparèy yo ak operatè yo.Balans nan koken ant pèfòmans ak sekirite se yon kontra Bondye konsepsyon enstriman siksè ak l 'nan sektè sa a.

Ba-bri filaman efikasite ekipman pou

Nan senaryo ki enplike ba-bri founiti filaman, eleman nan jwe yon gwo wòl nan diminye entèferans vle, konsa kenbe entegrite aplikasyon an fen a entak.Nan kontèks sa yo, menm ajisteman minit ka siyifikativman enfliyanse pèfòmans jeneral-yon insight souvan trase soti nan anpil eksperyans men-sou aplikasyon an.

Ranplasman

• SN6505BDBVT

• SN6505BQDBVRQ1

• max253eua-t

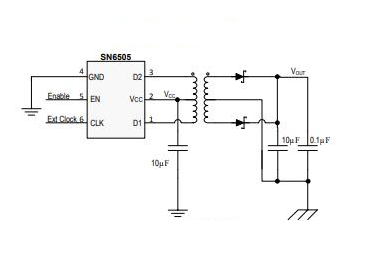

Schematic

Operasyonèl egzamen nan SN6505BDBVR

Se SN6505 la fabrike yo itilize topoloji a pouse-rale pou kondwi izole DC/DC convertisseurs ak abil.Konfigirasyon sa a sèvi pou optimize transmisyon pouvwa ak kontwòl bri elektrik, yon faktè konsekans nan aplikasyon amann-branche.Pa enkòpore yon osilator délikatès kalibre ak pòtay-kondwi kous, aparèy la se kapab nan génération de siyal pwodiksyon konplemantè.Siyal sa yo vin debaz nan operasyon an altène nan de tranzistò, pwomosyon senkronizasyon ak diminye risk pou yo sipèpoze ki gen rapò ak konplikasyon, yon sibtil men pwofon siksè teknolojik.

Dominan nan operasyon SN6505 la se osilator li yo, yon eleman kle ki etabli paramèt debaz yo operasyonèl nan aparèy la.Makonnen ak yon divize frekans, eleman sa a afekte distribisyon an ak senkronizasyon nan siyal pòtay.Sa a duo pa sèlman amelyore efikasite nan tout kondisyon chaj varye, men tou sipòte estabilite anba fluctuant demand sistèm.Nan aplikasyon aktyèl, pèfòmans osilator serye asire ke aparèy ki mache ak SN6505 rete fleksib nan tout kondisyon anviwònman divès, reflete yon konpreyansyon pi fon nan fyabilite jeni anba estrès.

SN6505 la entegre yon lojik avanse kraze-anvan-fè yo anpeche sipèpoze tranzistò, yon defi tipik nan jesyon pouvwa.Sa a mekanis garanti ke se yon sèl tranzistò konplètman chanje koupe anvan aktivasyon an nan lòt la, kidonk diminye evènman nan sikwi kout ak diminye souch eleman.Nan kontèks pratik, tankou yon karakteristik fè pwomosyon durability a ak efikasite nan sistèm pouvwa, enkapsule insight ki previzyon nan konsepsyon pwoteje kont konplikasyon potansyèl, ki kapab lakòz yon pwodwi plis dirab ak serye.

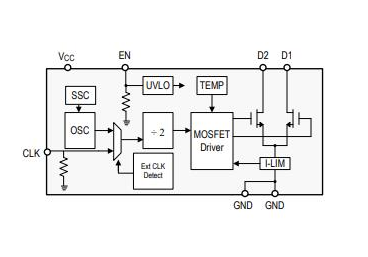

Dyagram blòk fonksyon

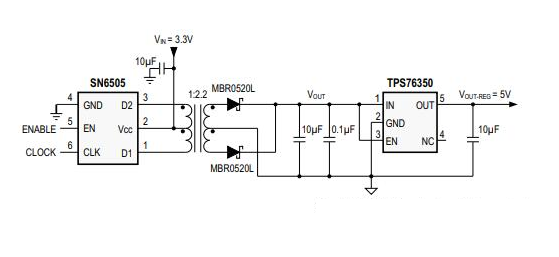

Egzanp Dyagram Awondisman

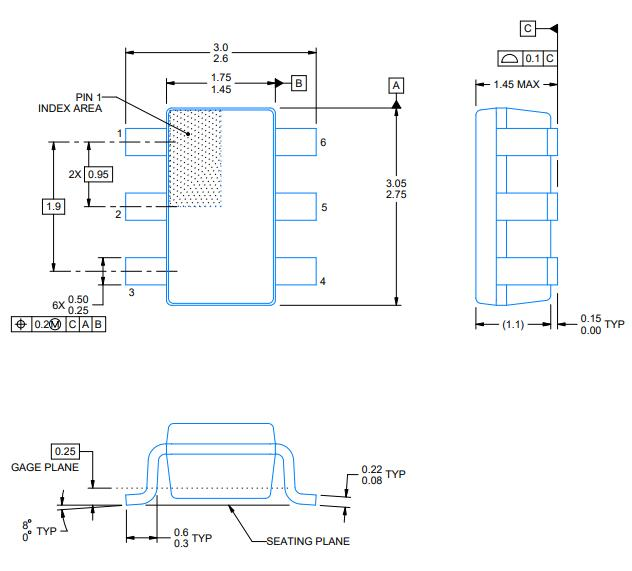

Pakèt

Espesifikasyon teknik

Lèt	Paramèt
Estati lifecycle	Aktif (dènye mete ajou: 3 jou de sa)
Tan plon faktori	6 semèn
Kontakte PLATING	Lò
Mòn	Sifas mòn
Kalite aliye	Sifas mòn
Pake / Ka	SOT-23-6
Kantite broch	6
Chanje frekans	424 kHz
Tanperati opere	-55 ° C ~ 125 ° C
Anbalaj	Tape & bobine (TR)
JESD-609 Kòd	E4
Kòd pbfree	Wi
Estati pati	Aktif
Nivo sansiblite imidite (MSL)	1 (san limit)
Kantite sispansyon	6
Kòd ECCN	Ear99
Aplikasyon	Transfòmatè chofè
Vòltaj - Pwovizyon pou	2.25V ~ 5.5V
Pozisyon tèminal	Doub
Fòm tèminal	Gull zèl
Kantite fonksyon	1
Ekipman pou vòltaj	5V
Anplasman tèminal	0.95mm
Baz nimewo pati	SN6505
Kantite rezilta	1
Vòltaj pwodiksyon	16V
Pwodiksyon kalite	Ajistab
Max pwodiksyon aktyèl	1a
Vòltaj ekipman pou opere	5.5V
Operasyon Pwovizyon pou Kouran	1.56mA
Nominal Pwovizyon pou Kouran	1.56mA
Sòti aktyèl	1a
Min opinyon vòltaj	2.2V
Max Voltage Antre	5.5V
Kalite koòdone IC	Awondisman koòdone
Max Junction Tanperati (TJ)	150 ° C
Anbyen tanperati ranje segondè	125 ° C
Wotè	1.45mm
Longè	2.9mm
Lajè	1.6mm
Epesè	1.2mm
ROHS Estati	ROHS3 konfòme
Plon gratis	Plon gratis

Pati ki konparab

Nimewo pati	SN6505BDBVR	Mic2009a-1ym6-t	Mic2005-0.8ym6-TR	LMR12010XMK/NOPB	MIC2009A-2YM6-TR
Fabrikan	Texas Enstriman	Teknoloji Microchip	Teknoloji Microchip	Texas Enstriman	Teknoloji Microchip
Pake / Ka	SOT-23-6	SOT-23-6	SOT-23-6 mens, TSOT-23-6	SOT-23-6	SOT-23-6
Kantite broch	6	6	6	6	6
Max pwodiksyon aktyèl	1a	800 Ma	1a	900 Ma	900 Ma
Sòti aktyèl	1a	-	-	-	-
Min opinyon vòltaj	2.2 V	2.5 V	2.5 V	2.5 V	2.5 V
Max Voltage Antre	5.5 V	5.5 V	5.5 V	5.5 V	5.5 V
Vòltaj pwodiksyon	16 V	6 V	17 V	-	-
Kantite rezilta	1	1	1	1	1
