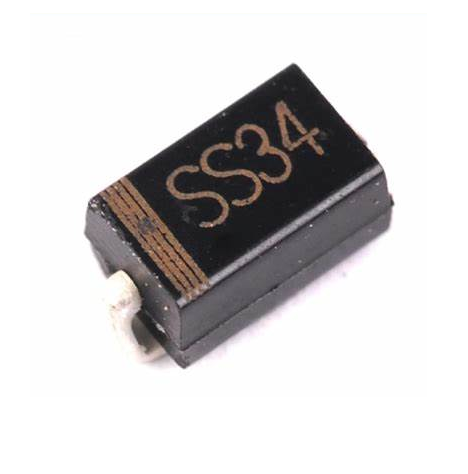

Comprehensive Gid pou SS34 Schottky dyòd: pinout, espesifikasyon, detay sikwi, ak itilizasyon

Schottky diodes, selebre pou efikasite yo ak pèt pouvwa ki ba, yo voulu nan modèn konsepsyon elektwonik.SS34 Schottky dyòd a vle di soti pou kontra enfòmèl ant sifas-monte konsepsyon li yo ak eksepsyonèl jesyon tèmik.Lajman itilize nan aplikasyon pou tankou pwoteksyon polarite ranvèse, DC/DC convertisseurs, ak sikwi-wo frekans, pèfòmans dyòd SS34 a se yon testaman nan konstriksyon avanse li yo.Atik sa a eksplore atribi inik nan dyòd SS34 la, ki gen ladan konfigirasyon PIN li yo, espesifikasyon, ak wòl nan optimize sistèm elektwonik, ofri bonjan Sur pou ou ap chèche serye, enèji-efikas solisyon yo.

Katalòg

SS34 Schottky Dyod Apèsi sou lekòl la

A Ss34 Schottky dyòd se renome pou kontra enfòmèl ant li yo, sifas-monte konsepsyon mete aksan sou etonan rapid vitès oblije chanje, minim pou pi devan gout vòltaj, ak kapasite okipe sibstansyèl pou pi devan aktyèl.Nan nwayo a nan konstriksyon li yo se yon koòdone metal-semi-conducteurs ranfòse pa yon bag gad palè, fabrike kenbe tèt avè ensiste mekanik ak ekilib.Konfigirasyon nan janm clip-estokaj nan dyòd a diminye rezistans elektrik ak amelyore jesyon tèmik, pwomosyon segondè vag kapasite aktyèl ak ranfòse jeneral efikasite operasyonèl.Kalite sa yo fè dyòd SS34 yon opsyon favorize pou redresman segondè, ranvèse pwoteksyon polarite, freewheeling, ak l 'nan DC/DC convertisseurs.

Yon trè remakab nan dyòd a SS34 se vitès enpresyonan li yo oblije chanje konpare ak diodes estanda.Karakteristik sa a nannan pwouve espesyalman benefisye nan sikwi segondè-frekans oblije chanje.Ou ka souvan pran an kont pa sèlman avantaj nan ki ba vòltaj pou pi devan, men tou, ki jan vitès oblije chanje korelasyon ak rezilta pèfòmans, espesyalman nan inite ekipman pou pouvwa kote efikasite kenbe yon wòl kle.

Estratejikman entegre dyòd SS34 dapre bezwen aplikasyon an, yon men pike nan prensip operasyonèl li yo se benefisye.Ou ka reyalize siksè remakab itilize dyòd a nan sitiyasyon kote efikasite entansifye ak enkondisyonèl fyab yo dominan.Yon egzanp ilistrasyon se itilizasyon li nan pwoteksyon ranvèse polarite, demontre kapasite dyòd a nan kenbe eta pasajè san domaj, kidonk konsève konpozan dinamik.

PIN konfigirasyon

Nimewo PIN	Non PIN	Deskripsyon
PIN 1	Anod	PIN sa a pèmèt koule aktyèl la.
PIN 2	Katod	Koule nan sòti aktyèl la nan PIN sa a.

Karakteristik ak detay

Atribi	Spesifikasyon
Lèt	Pouvwa Schottky baryè dyòd dyod
Tèminal	2
Kalite pake	DO-214AA, SMC DO-214AB
Fabrikan	Onsemi
Forward aktyèl (si)	3a
Ranvèse aktyèl (IR)	0.5mA
Maksimòm vòltaj pou pi devan (VF)	0.5V nan 3a
DC bloke vòltaj (max)	40V
Ranvèse vòltaj (max)	40V
RMS vòltaj (max)	28V
Forward Voltage Drop	22V
Peak vag aktyèl	100a
Tanperati opere	-65 ° C a +150 ° C
Bag gad	Itilize pou pwoteksyon overvoltage
Pèt pouvwa	Ba
Efisyans	Wo
Forward Voltage Drop	Ba
Kapasite vag	Wo
Peak Forward Onn Kouran	100a
To chanjman vòltaj (dv/dt)	10,000v/μs

Modèl ekivalan ak altènatif

Ekivalan

• 1N5822

Altènativ

• Ss33

• 1N5822

• Ss32

• Ss35

• 1N4733A

• 1N4148

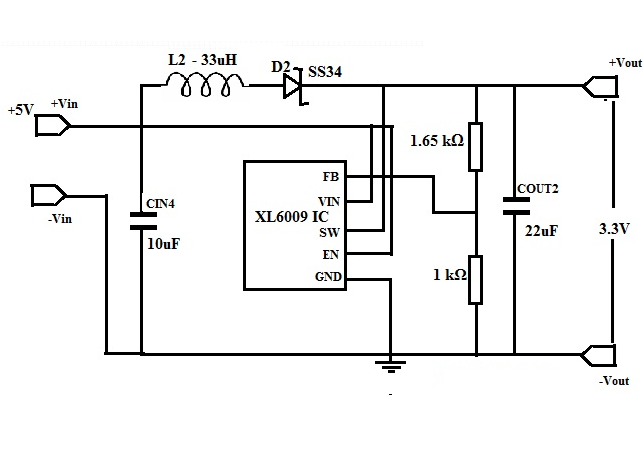

Élaboration yon 5V a 3.3V DC-DC ranfòse konvètisè ak XL6009 ak SS34

Aparèy modèn elektwonik tankou detèktè ak sikwi entegre souvan boujonnen sou yon ekipman pou DC 3.3V.Entegre sa yo nan sistèm lè l sèvi avèk yon 5V oswa pi wo ekipman pou mande pou yon konvètisè etap-desann oswa ranfòse melanje transparans.Isit la, nou eksplore kreyasyon yon 5V a 3.3V DC-DC konvètisè ranfòse lè l sèvi avèk XL6009 regilatè a oblije chanje, amelyore konpatibilite nan sistèm versatile.

Pou konstwi konvètisè sa a, ou pral bezwen:

• XL6009 Awondisman entegre

• 33UH endikatè

• SS34 Schottky dyòd

• Kondansateur ak 22UF ak 10UF evalyasyon

• De rezistans nan 1.65 kΩ ak 1 kΩ pou bouk la fidbak

Konpozan sa yo, lè ranje dapre schematic la, asire efikas transfòmasyon vòltaj.

Operasyonèl dinamik

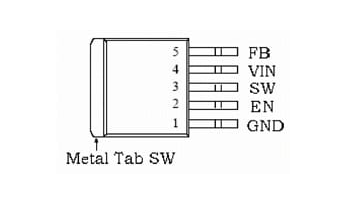

Nimewo PIN	Non PIN	Deskripsyon
1	YD	Li se yon PIN tè.
2	En	Pèmèt PIN: Lè ba, aparèy la fèmen;Lè segondè, Aparèy la vire sou.
3	Sw	Pouvwa switch pwodiksyon PIN.
4	Vin	Pwovizyon pou PIN vòltaj.
5	FB	Feedback PIN: Detekte vòltaj la pwodiksyon ak ajiste li atravè yon rezo divizeur reziste ekstèn.

Ranfòse konvètisè tankou XL6009 a, itilize nan konfigirasyon sa a, se yon pòtay akeyan pou moun k ap antre nan domèn elektwonik pouvwa a.Tab metal metal konvètisè a konekte byen ak PIN la oblije chanje, ankouraje fyabilite operasyonèl.XL6009 opere nan yon 5V a 32V ranje opinyon, switch nan 400 kHz frekans, epi yo ka bay kouran pwodiksyon jiska 4A.Se distenksyon an nan konsepsyon li yo ogmante pa SS34 dyòd a Schottky, ki bay efikasite remakab ak repons rapid, atribiye nan karakteristik natirèl rèkteur Schottky yo '.Sa a dyòd asire yon minimòm gout vòltaj pou pi devan, avèk efikasite jere aktyèl jiska 3A ak jis yon gout 0.5V.

Bouk la fidbak, alamòd ak rezistans R5 ak R6, yo dwe èkspèrt branche pou fonksyon konvètisè pik.Vòltaj la pwodiksyon, deziye kòm VO, yo ka sòti nan ekwasyon an VO = 1.25 (1+R5/R6).Pa repare R6 nan 1 kΩ, R5 se mete nan 1.65 kΩ.Sa a konfigirasyon egzak sipòte gaya pwoteksyon tèmik ak prezève enpresyonan efikasite 94% konvètisè a, en nesesite nan seleksyon eleman egzak ak akor pou pèfòmans siperyè nan DC-DC travay konvèsyon vòltaj.
