Comprehensive Gid pou AD736 Vrè RMS-a-DC konvètisè IC

Gid sa a eksplore AD736 sikwi a entegre, li te ye pou presizyon li yo nan konvèti RMS vre nan vòltaj DC.Avèk kapasite nan okipe diferan fòm, AD736 a se ideyal pou segondè-presizyon, ki ba-pouvwa aplikasyon pou tankou sistèm enèji renouvlab ak aparèy medikal.Nou pral kouvri espesifikasyon li yo, itilize, ak karakteristik konsepsyon ki fè li enpòtan nan elektwonik modèn.

Katalòg

Ki sa ki AD736 la?

A Ad736 se yon sikwi trè versatile entegre ki fèt pou egzat vre RMS-a-DC konvèsyon vòltaj, ak konsomasyon pouvwa minim ak yon Marge presizyon nan ± 0.3 mV ak ± 0.3% pou entrain onn sinis.Kapasite li nan okipe fòm divès kalite, tankou siyal batman kè ak triac-kontwole vag sinis, fè li ideyal pou amelyore redresman presizyon ak adapte a divès aplikasyon elektwonik.Soti nan sistèm enèji renouvlab ki mande egzat pwosesis siyal nan batri ki mache ak aparèy benefisye de konsomasyon enèji ki ba, AD736 la sipòte efikasite ak disponiblite.Achitekti egzak li bon pou endistri tankou ekipman medikal ak endistriyèl.Konbine konsepsyon kontra enfòmèl ant, teknoloji avanse, ak efikasite pri, AD736 a egzanp tandans modèn nan konsepsyon multi sikwi, ofri solisyon évolutive pou aplikasyon pou presizyon-kondwi.

AD736 konfigirasyon PIN

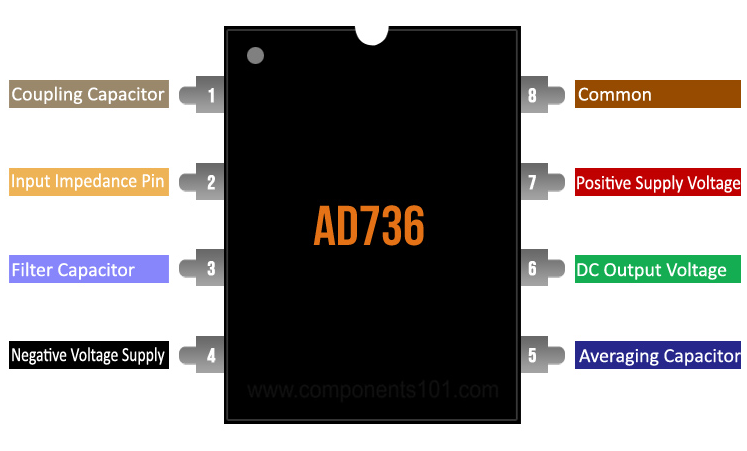

PIN No.	Non PIN	Deskripsyon
1	Kc	Kouti condensateur
2	Vin	Segondè opinyon enpedans PIN
3	Op	Konekte yon oksilyè ba-pase condensateur filtre soti nan la Randman
4	-Vs	Vòltaj ekipman negatif si yo itilize doub founiti, oswa Tè si ki konekte nan yon sous sèl-ekipman pou
5	Cav	Konekte kondansateur an mwayèn isit la.
6	Randman	DC pwodiksyon vòltaj.
7	+VS	Vòltaj ekipman pozitif.
8	Com	Komen.

AD736 karakteristik ak espesifikasyon

Karakteristik/spesifikasyon	Deskripsyon
Enpedans segondè opinyon	10¹² ω
Ba opinyon patipri aktyèl	25 Pa
Maksimòm segondè presizyon	± 0.3 mV ± 0.3% nan lekti
RMS konvèsyon ak faktè krèt siyal	Jiska 5
Lajè ranje ekipman pou pouvwa	+2.8 V, −3.2 V a ± 16.5 V
Ba pouvwa	200 µA aktyèl ekipman pou maksimòm
Pwodiksyon vòltaj tampone	Wi
Garnitur ekstèn obligatwa pou presizyon	Non
Kouran ki sibstiti an	Se sèlman 25 μA
Sòti enpedans	8 kΩ
Rating ESD	500 V
Depo tanperati depo	–65 ° C a +150 ° C

Ekivalan pou AD736

• Ad637

• Ad636

AD736 pakè ki disponib

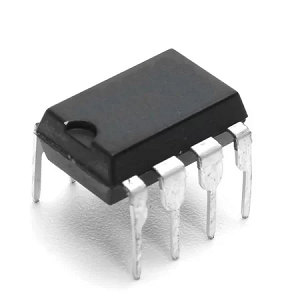

8-plon PDIP

8-plon PDIP a kanpe soti akòz adaptabilite li yo, fè li yon avantaj nan prototip ak ti-echèl pwodiksyon.Kalite sa a pi pito nan anviwònman kote enstalasyon manyèl, ranplasman dwat, ak tès pran priyorite.Konsepsyon dirab li yo se benefisye nan Arenas edikasyon ak laboratwa eksperimantal, pwomosyon iterasyon rapid ak ajisteman san yo pa bezwen an pou zouti espesyalize.Aksè PDIP a anflame yon sans de siksè nan sa yo tweaking ak pafè desen yo, plis amelyore atire li yo.

8-plon Cerdip

Cerdip a 8-plon èksèl nan kondisyon negatif, ak estrikti seramik li yo fournir estabilite tanperati siperyè ak fyabilite mekanik.Ideyal pou senaryo wo-fyab tankou avyon ak operasyon militè yo, li reprezante fèmte ak presizyon.Pa dirab anviwònman piman bouk san yo pa pèdi nan fonksyon, wòl CerDIP a incarne yon konfyans trankil, eko li yo unsung estati ewo nan aplikasyon pou kote fiksasyon se pran swen.

8-plon Soic

Ki adapte pou aplikasyon pou priyorite yon anprint ki pi piti ak itilizasyon efikas nan espas tablo, SOIC a 8-plon klere nan desen ki mande miniaturizasyon ak légèreté.Teknoloji sifas-mòn li yo prepare wout la pou elektwonik dous ak aparèy pòtab.Sa a sleekness aliyen ak pouswit endistri a nan progresivman pi piti, aparèy pi efikas, yon tandans kaptive kè yo ki chache inovasyon san yo pa konpwomi.

Itilize konvètisè AD736 RMS-a-DC

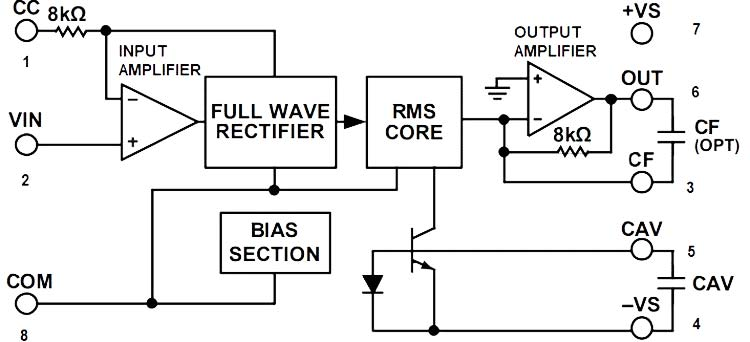

AD736 a se yon konvètisè versatile ak egzak RMS-a-DC ki fèt konvèti altène aktyèl (AC) siyal nan korespondan dirèk aktyèl (DC) rezilta yo, pèmèt livrezon pouvwa ki estab nan yon rezisteur.Achitèk entèn li yo entegre konpozan tankou yon anplifikatè opinyon, yon presizyon plen-onn redresman, yon nwayo RMS, ak yon anplifikatè pwodiksyon, ki travay nan inison asire lis ak egzat konvèsyon RMS.Tou depan de konfigirasyon an, AD736 a ka opere kòm yon konvètisè mwayèn-reponn oswa kòm yon vre konvètisè RMS-a-DC.Nan mòd an mwayèn reponn, aparèy la korije ak filtè siyal la AC kalkile yon vòltaj RMS-ekivalan pa dekale valè an mwayèn.Figi ki anba a montre dyagram nan blòk fonksyonèl nan AD736 a, ki montre modil entèn li yo, ki gen ladan anplifikatè a opinyon, plen-onn redresman, RMS nwayo, ak anplifikatè pwodiksyon.Dyagram sa a mete aksan sou koule nan lojik nan pwosesis la konvèsyon RMS-a-DC.

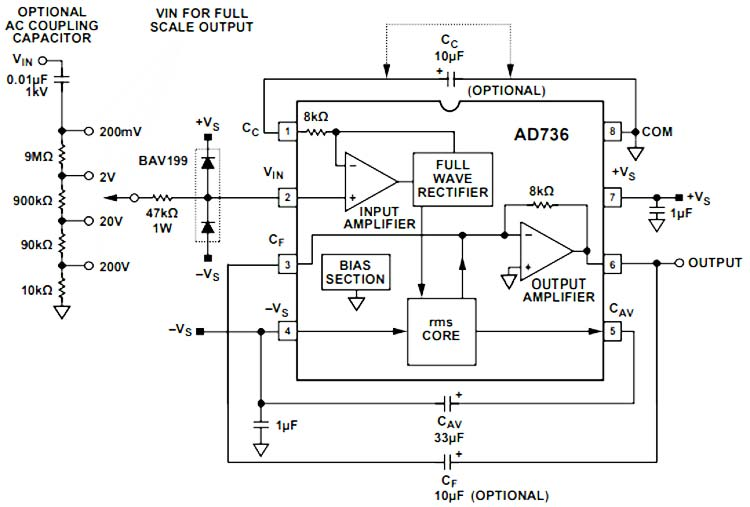

Konsepsyon inovatè aparèy la enkòpore yon enpedans opinyon segondè pou misyon pou minimize erè loading, fè li espesyalman adapte pou aplikasyon pou ki mande egzat mezi ki ba-vòltaj, tankou evalye 200 mV tension TAP.Konpozan ekstèn, tankou rezistans ak diodes, yo ka ajoute nan pwoteje kont AC liy vòltaj, amelyore rezistans a ak disponiblite nan konfigirasyon an.Ou ka pli lwen tayè AD736 a aplikasyon espesifik pa sa yo rekòmandasyon nan fich la, tankou ajiste valè yo nan kondansateur kouti oswa atenuasyon kondansateur modifye fwa repons oswa amelyore pèfòmans nan kondisyon inik.Sa a adaptabilite fè AD736 a yon chwa ideyal pou nan yon pakèt domèn bezwen RMS mezi.Figi ki anba a bay yon sikwi aplikasyon detaye pou AD736 la.Li gen ladan konpozan si ou vle ekstèn, tankou kondansateur kouti ak dyod pwoteksyon, ansanm ak konfigirasyon rekòmande pou reyalize egzat konvèsyon RMS ak pwoteksyon soti nan vòltaj monte nan senaryo diferan.

Aplikasyon nan AD736 la

Mezi presizyon: Ideyal pou mezi egzat nan tension ki pa sinusoidal.Souvan itilize nan laboratwa pou egzak done validasyon pandan eksperyans.

Voltmeters presizyon: Pouvwa Precision Voltmeters yo itilize nan anviwònman edikatif ak endistriyèl.Serye ak adaptab a divès bezwen mezi vòltaj.

Multimèt ak adaptabilite: Amelyore fonctionnalités multimeter pou mezire divès paramèt pi lwen pase vòltaj.Prefere pou kontra enfòmèl ant li yo, konsepsyon multi.

Batri-opere RMS nan konvèsyon DC: Enèji-efikas pou alontèm itilize nan batri ki mache ak aparèy.Ekselan pou travay sou teren nan zòn aleka ak aksè pouvwa limite.

Mwayèn aplikasyon pou sikwi reponn: Itilize nan tès odyo ak mezi pouvwa pou pèfòmans ki konsistan.Amelyore bon jan kalite son ak amelyore fyab ekipman odyo.

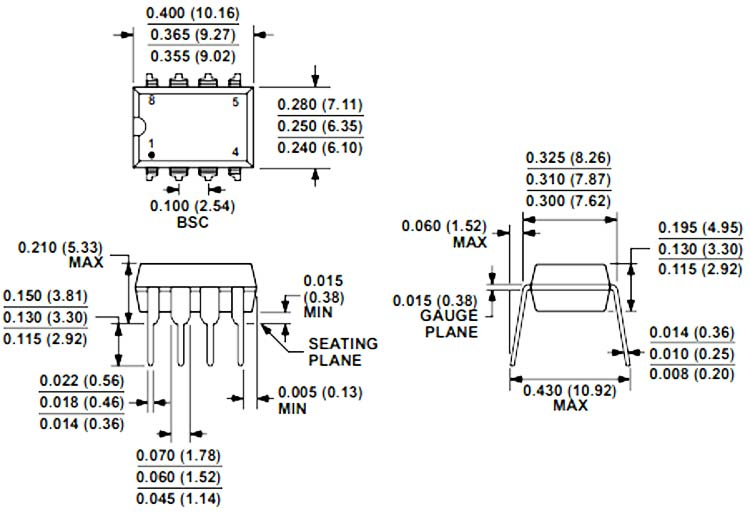

AD736 2D modèl ak dimansyon
