Comprehensive BECA de UP/DOWN kontè: konsepsyon sikwi ak 74193 IC eksplike

Nan mond lan konplike nan elektwonik dijital, kontè jwe yon gwo wòl nan konsepsyon sikwi sekans, pèmèt egzak egzak nan pulsasyon dijital nan aplikasyon pou divès kalite.Sa yo konpozan debaz yo patrone pa baskile-flops (FFS) senkronize ak revèy (CLK) siyal, asire serye done tanporèl swiv ak pwosesis.Si fonksyone kòm aparèy separe oswa kòm pati debaz nan pi gwo sistèm, kontè yo te vin tounen yon voulu nan konsepsyon dijital.Pami divès kalite kontè yo, moute/desann kontè kanpe deyò pou kapasite inik yo nan konte nan toude direksyon yo, ofri fleksibilite unik ak efikasite.Nan atik sa a, nou fouye nan mekanik yo, aplikasyon yo, ak siyifikasyon nan moute/desann kontè, ak yon dokiman Pwen Enpòtan sou versatile 74193 IC la.Pa eksplore wòl yo nan sistèm aktyèl ak innovations dijital, nou vize bay yon gid konplè pou ou.

Katalòg

Konprann kontwa an moute/desann

Up/desann kontè ofri yon metòd konte konplike, sa ki pèmèt pou operasyon doub-direksyon ki baze sou siyal kontwòl patikilye.Konte sa yo yo te jwenn nan aplikasyon pou kote konte leve, li desann yo tou de bezwen, jan yo wè nan TTL teknoloji -tankou 74LS190 ak 74LS191 -ki abilman chanje mòd konte an repons a direktiv opinyon yo.

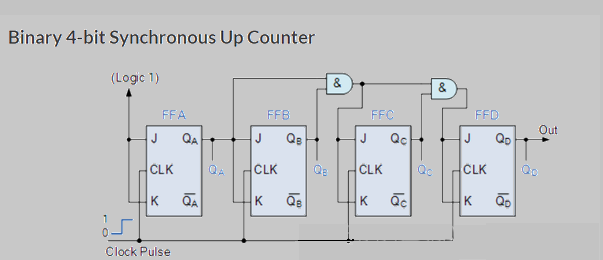

4-ti jan binè moute/desann kontwa

Kontwa an 4-ti jan enkarn konte binè, abilman navige soti nan 0000 1111 ak boukle siklik.Pulsasyon revèy kondwi mekanis a increments atravè yon seri 0-15, ak chak tik metodikman pouse yon eta ki vin apre.

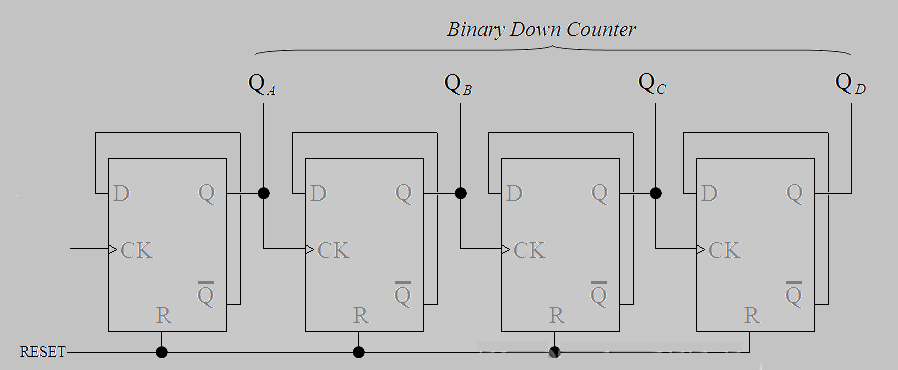

Nan contrast, pwosesis la dekrementing, chanje soti nan 1111 0000, depann sou kat D-kalite baskile-flops aktive pa bor revèy.Itilizasyon inovatè nan mekanis fidbak Envèse reyalize yon entre Harmony nan rezilta, en tou de kreyativite ak presizyon.

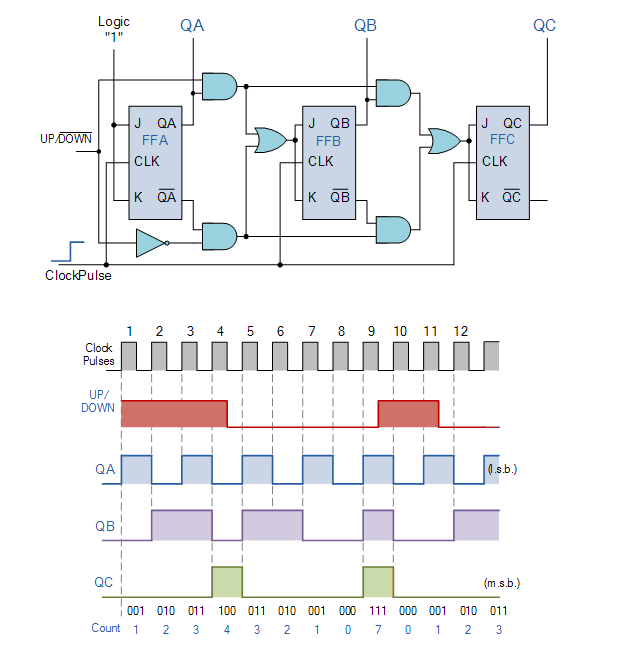

Synchronous 3-ti jan moute/desann kontwa

3-ti jan kontwa an synchronous, itilize JK baskile-flops, egzanp yon apwòch efikas nan konte soti nan 0 (000) a 7 (111) ak tounen lakay ou.Konsepsyon synchronous li yo pèmèt pou kontwòl rafine sou pwosesis la konte, kote se chak tranzisyon eta kowòdone pa kòmandman opinyon egzak.Karakteristik sa a amelyore presizyon nan monte-konte soti nan 0 a 7, pandan y ap adrwatman jere desann-konte soti nan 7 tounen nan 0.

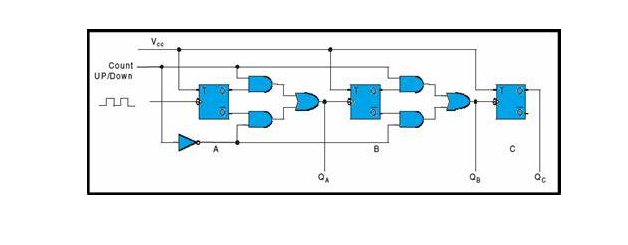

Designing yon sikwi moute/desann vann san preskripsyon

Awondisman nan kontwa 3-ti jan kanpe kòm yon eleman kle nan konsepsyon dijital, sèvi divès konte ak rezon distribisyon.Li toujou anplwaye baskile-flops (FFS) detèmine direksyon konte a-monte oswa desann.

Nan mòd nan monte-konte, se chak FF ki aliyen ak yon opinyon revèy souse soti nan pwodiksyon FF anvan an (Q), k ap gide kous la nan yon moute lòd nan eta binè soti nan 000 a 111. Sekans sa a souvan jwenn favè nan aplikasyon pou mande egzak distribisyon egzak.Kontwòl, ki gen ladan mont dijital ak kalkilatris kote presizyon provok satisfaksyon ak disponiblite.

Chanje nan mòd desann-konte mande yon apwòch entelijan, angaje rezilta envès baskile-flops yo.Devye soti nan yon mach pi devan senp, sa a konfigirasyon redireksyon chak revèy chak FF a resevwa siyal soti nan konpleman an nan pwodiksyon Q FF anvan an.Kontinwe, sikwi a konte nan ranvèse, ki soti nan binè 111 tounen nan 000. tankou fonctionnalités adaptab pwouve sitou fè apèl kont lè konsepsyon kontè revèsib pou backtracking nan sistèm tankou odometers dijital ak revèy dekrè -plezi nan sibtil nan deplase bak kòm fèt san pwoblèm pa ka neglije.

Mekanik nan kontwa an moute/desann

Fonksyonalite a nan kontwa an moute/desann depann sou yon opinyon kontwòl ki defini mòd operasyonèl li yo, dikte si konte a pral monte oswa desann.Sans nan operasyon li yo bay manti nan senk san pwoblèm nan ant pwodiksyon an nan baskile-flops (FFS) ak siyal kontwòl ki afekte FFS ki vin apre.Nan aplikasyon pou, menm devyasyon an mwendr soti nan distribisyon pafè ka mennen nan konte erè, mete aksan sou ki jan dinamik li se kowòdone distribisyon siyal jisteman.

• Konte-up mòd

Deklare	QC	Kb	Ka
0	0	0	0
1	0	0	1
2	0	1	0
3	0	1	1
4	1	0	0
5	1	0	1
6	1	1	0
7	1	1	1

• Konte-desann mòd

Deklare	QC	Kb	Ka
7	1	1	1
6	1	1	0
5	1	0	1
4	1	0	0
3	0	1	1
2	0	1	0
1	0	0	1
0	0	0	0

Nan yon konfigirasyon tipik, twa baskile-flops magazen yon 3-ti jan valè dijital, pèmèt yon konte binè sòti nan 0 a 7. Ou ka souvan fè fas a defi kenbe fyab la nan valè ki estoke, espesyalman lè fè fas ak anviwònman abondance ak bri elektrik oswa entèferans.Pou atake defi sa yo, plis senkronizasyon oswa teknik filtraj yo souvan travay, asire done yo konsève ak entegrite pandan tranzisyon.

Lojik pòtay siyifikativman enpak ki jan siyal sa yo yo dirije, asire kontwa an konfòm ak bezwen operasyonèl li yo.Yo jere koule a asire ke yon sèl eta -swa enkreman oswa dekrementing -rete aktif nan nenpòt ki moman.Sikui avanse yo ka enkòpore lojik pwogramasyon, ki ofri amelyore adaptabilite, ak ajisteman dinamik.Sa a entwodui yon aspè curieux: konsepsyon kontè ak previzyon pou évolutivité nan lavni ka siyifikativman elaji sèvis piblik yo.

Raffinage Clock batman kè dinamik lè l sèvi avèk yon kontwa moute/desann

Yon kontwa moute/desann transfòme eta pa ajiste Flip-flop (FF) rezilta an repons a revèy chanjman batman kè.

• Nan senaryo a monte-konte: Konekte inisyal la flip-flop nan lojik 0, sa ki lakòz li nan aktive sou desann bor revèy, amelyore senkronizasyon ak objektif sistèm pou koule san pwoblèm.Refleksyon ki sòti nan eksperyans konsepsyon sikwi dijital sijere ke balanse aksyon sa yo baskile ka diminye deklanchman fo, kidonk ogmante fyab sou tan.

Desann-konte ak Harmony tranzisyon eta a

• Nan mòd nan desann-konte: Konekte nan lojik 1 yo ki ap pèmèt tout baskile-flops nan aktive, ki mennen ale nan yon dekrwasyon lis soti nan eta ki pi wo.Metòd sa a ka tankou ak atansyon dewoulman nan yon sezon prentan, kote presizyon ak distribisyon asire yon minim souch mekanik pandan retounen nan debaz la.Aranjman sa a fasilite yon diminisyon gradyèl jiskaske yon sekans Reyajiste pouse.

Efikas sik re ak konsistans asirans

Reyalite woutin rive chak sik revèy uit, asire operasyon ki konsistan.Ankadreman an uit-sik bay yon faz defini pou chak chanjman eta a, asire chak faz ranpli avèk efikasite anvan pwochen an kòmanse.Feedback soti nan aplikasyon pou pratik sijere ke sa yo retabli peryodik anpeche akimile erè, ranfòse ekilib operasyonèl.

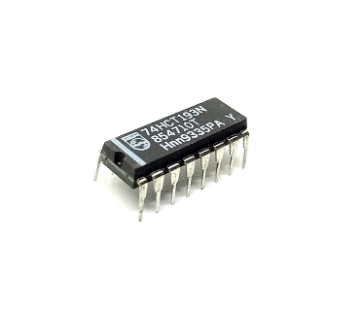

74193 UP/DOWN CONTER IC Apèsi sou lekòl la

A 74193 Awondisman entegre, ke yo rekonèt kòm yon kontwa binè 4-bit synchronous, abilman jere tou de anwo ak anba fonksyon konte.Kapasite li nan okipe konte sekans jiska yon modulo nan 16 prèt tèt li nan yon etalaj lajè nan aplikasyon pou dijital.Sa a IC se inikman ki fèt ak tèminal espesyalman pou monte ak desann konte, ansanm ak yon reset mèt ak opinyon chaj, ki bay fasilite nan konfigirasyon eta a premye dapre bezwen diferan.

Achitèk nan 74193 IC a sipòte konte direksyon konte.Nan aparèy dijital, chwa ki genyen ant konte anwo ak anba amelyore adaptabilite nan sistèm lan.Chak operasyon konte se jisteman aliyen ak batman kè a revèy, fè li yon chwa serye pou sistèm konplike kote distribisyon se nan sans la.Pou ou, sa a senkronizasyon kapab yon faktè estratejik nan asire ki konsistan ekzekisyon sekans.

Yon karakteristik kle nan IC sa a se Reyajiste Mèt la, ki pèmèt pou re -imedya a nan tout Bits -yon fonksyon souvan deplwaye pandan demaraj oswa lè korije erè.Anplis de sa, opinyon an chaj ogmante itilite li yo pa pèmèt ou yo mete Predetermined konte inisyal, pèmèt yon degre nan pèsonalizasyon ki nesesè nan yon varyete de kontèks dijital.Pèrsonalizasyon sa yo vin debaz nan senaryo kote aparèy sibi inisyalizasyon regilye oswa mande pou manyen espesyal pandan entèripsyon.

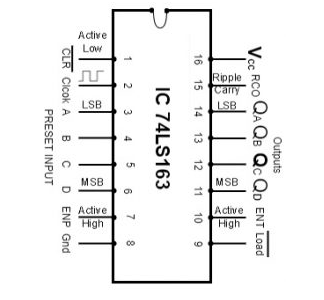

PIN konfigirasyon

Nimewo PIN	Non PIN	Deskripsyon
PIN 1	Clr	Yon opinyon aktif-ba reset.
PIN 2	Clk	Yon siyal opinyon revèy.
PIN 3	Yon (LSB)	Done prereglaj opinyon.
PIN 4	B	Done prereglaj opinyon.
PIN 5	C	Done prereglaj opinyon.
PIN 6	D (MSB)	Done prereglaj opinyon.
PIN 7	En	Yon opinyon aktif-wo ki make ENP.
PIN 8	YD	PIN tè.
PIN 9	Chay	Yon aktif-ki ba done chaj opinyon.
PIN 10	Ent	Yon opinyon aktif-wo ki make ENT.
PIN 11	QD (MSB)	Flip-flop pwodiksyon.
PIN 12	QC	Flip-flop pwodiksyon.
PIN 13	Kb	Flip-flop pwodiksyon.
PIN 14	QA (LSB)	Flip-flop pwodiksyon.
PIN 15	RCO	Tranch rid pote tranzisyon soti nan 0 a 1.
PIN 16	VCC	Pouvwa opinyon PIN.

Karakteristik

Patikilarite	Deskripsyon
Frekans CLK	Opere ak yon frekans CLK nan 32 megaèrts.
Itilizasyon pouvwa	Se itilizasyon pouvwa capped nan 93 MW.
Kalite kontwa	Fonksyon kòm yon 4-ti jan modulo-16 moute/desann kontwa.
Entrain prereglaj	Vini ak entrain ki disponib prereglaj.
Pwogramasyon	Karakteristik pwogram synchronous.
Tranch rid pote	Gen yon tranch entèn pote pou konte efikas.
Pote pwodiksyon	Ofri yon pwodiksyon pote apwopriye pou n-bit kaskad.
Tan pwopagasyon	Gen anpil yon tan pwopagasyon nan 14 ns.

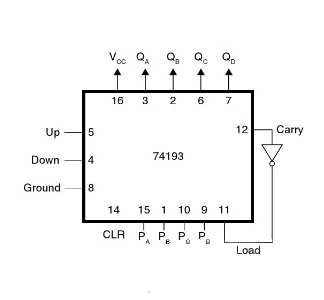

Bati yon kontwa monte/desann ak IC 74193 la

Konplèks 74193 IC a, rekonèt pou fonksyon adaptab konte li yo, se yon eleman enpòtan nan sistèm dijital pou pèmèt versatile moute/desann travay konte.Nan Layout nan sikwi, PIN-16 ki konekte nan VCC bay IC a ak pouvwa operasyonèl.Broch yo klè yo chita estratejik, ki aji Reyajiste kontwa an lè sa nesesè, ede yo kenbe sistèm fyab ak pèfòmans.

Done binè antre nan IC a nan broch PA, PB, PC, ak PD.Rezilta ki koresponn binè yo ka jwenn aksè nan QA, QB, QC, ak QD, fournir konte trete ki se sitou benefis pou travay tankou sikwi distribisyon ak divize frekans mande segondè presizyon.

Direksyon konte a, si wi ou non incrementing oswa dekrementing, se kontwole nan entrain revèy espesyalize.Kapasite sa a pèmèt ou dinamikman ajiste sekans konte IC a, amelyore fleksibilite li nan divès aplikasyon yo.Lè w ap itilize IC a nan senaryo pratik, li se domine ak anpil atansyon fòme batman kè a revèy ak adrese pwoblèm bri pou fè pou evite konte kòrèk, asire sikwi a opere fiable.

Konparatif analiz nan kontwa moute ak desann kontwa

Up Counter	Desann kontwa
Kontwa an moute soti nan '0' nan limit maksimòm li yo	Kontwa an desann kòmanse soti nan valè pik li yo ak desann nan '0'
Li konte evènman nan yon sekans moute	Li konte evènman nan yon sekans desann

Fòs ak limit nan moute/desann kontè

Fòs

Up/desann kontè bay yon varyete de benefis yo, espesyalman nan mond lan nan Entegre nan sistèm gwo vitès.Estrikti dwat yo baskile-flop ede nan koneksyon fasil, souvan ki mennen ale nan pri-efikas opsyon pou aparèy dijital kote minimize konpleksite se yon priyorite. Kapasite pou konte nan toude direksyon yo - pa gen anpil - ajoute adaptabilite, ki pwouve benefisye nan aplikasyon tankou revèy dijital oswa kontè evènman kote konte bidirèksyonèl se dezirab. Anplis de sa, fonctionnalités yo klere nan sistèm tès yo itilize pou konfime siyal lojik.Men-sou aplikasyon pou apresye yo konsepsyon senp, ki asire pi senp debogaj ak antretyen, ofri yon avantaj remakab pou ou konsantre sou rezoud pwoblèm ak travay optimize.

Limit

Malgre fòs yo, moute/desann kontè montre limit patikilye, espesyalman konsènan presizyon nan frekans ki wo. Kòm vitès operasyonèl monte, yo ka rankontre ereur, Pran pòz defi nan sistèm ki priyorite segondè fyab. Sa yo ereur souvan orijine soti nan depandans sou senkronizasyon revèy ekstèn, ki ka espesyalman Mande sikwi siplemantè baskile-flop.Kondisyon sa yo kapab Ogmante konpleksite sikwi ak prezante reta distribisyon potansyèl yo.Anplis, lè jere sistèm konplike ti jan, Nenpòt reta ki asosye ak kontè yo ka agrave, ki afekte pèfòmans sistèm jeneral.Kontinwe, ou ka souvan eksplore solisyon altènatif oswa eleman adisyonèl yo bese efè sa yo, baze estrateji yo sou amelyore teknik senkronizasyon.Navige konpwomi sa yo mande yon evalyasyon reflechi nan bezwen sistèm ak ki jan eleman sa yo ta ka enpak pèfòmans, souvan volan ou nan direksyon amelyorasyon konsepsyon estratejik pwepare a demand aplikasyon espesifik.

Sèvi ak kontè moute/desann

Auto-ranvèse kontè

Nan mond lan nan sistèm jeni ki mande kontwòl metikuleu, moute/desann kont prezante yon karakteristik itil: ajisteman an otomatik nan konte direksyon nan limit seri.Sa a adaptabilite sipòte yon tranzisyon andomaje ant pi devan ak konte dèyè.Tankou yon fonksyon vin espesyalman valè nan anviwònman otomatik kote swiv mouvman nan toude direksyon pwofondman enpak efikasite operasyonèl.Robotics endistriyèl, pou egzanp, hanache sa a atribi asire presizyon apre rive nan limit mouvman yo.

Revèy revèy

Nan sistèm elektwonik dijital, kontè moute/desann kontribye anpil nan fabwikasyon nan divizeur revèy, ki abilman modile frekans lan nan siyal revèy.Modulation sa a ede nan konstwi siyal distribisyon ki kle pou kondwi divès konpozan nan divès frekans nan yon sistèm entegre.Pa ofri revèy nan vitès diferan, kontè sa yo jwe yon gwo wòl nan senkronize pwosesis varye, kidonk satisfè bezwen sistèm inik.

Sistèm jesyon pakin

Nan espas iben toufe ak trafik, moute/desann kontè delivre solisyon dinamik nan sistèm jesyon pakin.Pa metodikman ogmante konte a ak antre chak machin nan ak diminye li sou sòti, kontè sa yo bay dènye nouvèl alè sou tach pakin ki disponib.Sa a mekanis swiv aktyèl sipòte itilizasyon efikas enfrastrikti pakin pandan y ap anrichi eksperyans ou.

Séparation frekans

Pou travay ki enplike séparation frekans nan rezo kominikasyon, moute/desann kontè pwouve ke yo dwe eksepsyonèlman avantaje akòz bri ki ba yo ak konsomasyon pouvwa redwi.Sa yo kontè ede nan divizyon an metikuleu ak jesyon nan frekans, pèmèt aranjman an nan chanèl miltip nan yon rezo.Nan anviwònman ki gen anpil pwosesis siyal, itilize nan kontè sa yo asire entèferans minim, kenbe entegrite a ak bon jan kalite nan siyal kominikasyon.

Asenkron konte dekad

Up/desann kontè pèmèt asenkron konte dekad, yo itilize pou aplikasyon pou kote operasyon rive endepandamman nan revèy mondyal.Nan sistèm asenkron, kontè sa yo bay yon apwòch serye pou reyalize konte baz-10, ekselan nan adaptabilite san yo pa pèdi presizyon.Sèvis piblik yo klere nan sistèm opere atravè kondisyon varye, ajiste san pwoblèm san yo pa sakrifye presizyon.

Konklizyon

Atik sa a fouye nan konsepsyon an konplike ak aspè operasyonèl nan kontwa an moute/desann, ki konsantre sou IC la 74193.Li te ye pou kapasite doub konte li yo -tou de moute ak desann -li gen aplikasyon pou divès, ki soti nan sistèm pakin sofistike nan konplike travay divizyon frekans.Kòm paysages teknolojik chanjman, yon konpreyansyon gwo twou san fon nan eleman sa yo ka kondwi inovasyon ak ranfòse efikasite.Sèvis piblik UP/DOWN Counter la depase aplikasyon konvansyonèl yo, aventurer nan sistèm otomatik kote mekanis konte egzak amelyore efikasite.Pou egzanp, nan solisyon jesyon trafik dinamik, kontè sa yo jwe yon gwo wòl pa entegre done aktyèl yo optimize koule.Ogmante adaptabilite aparèy la pèmèt defi nan divès sektè yo dwe te rankontre ak estrateji Customized.Soti nan endistri-espesifik Sur, aplikasyon an egzak nan sa yo kontè ka siyifikativman ranfòse pèfòmans sistèm.
