Cycloconverter Eksplike: Gid Senp pou Travay ak Itilizasyon

Nan atik sa a, ou pral aprann ki sa yon cycloconverter se ak ki jan li dirèkteman konvèti AC pouvwa soti nan yon frekans nan yon lòt san yo pa itilize yon etap DC.Ou pral konprann ki jan li fonksyone, ki gen ladan ki jan fòm ond yo kontwole ak fòm lè l sèvi avèk tiristè ak teknik switching.Atik la tou kouvri karakteristik kle li yo, kalite, ak eleman prensipal yo.Nan fen a, ou pral wè ki kote siklokonvètè yo itilize ak poukisa yo enpòtan nan aplikasyon pou gwo pouvwa.

Katalòg

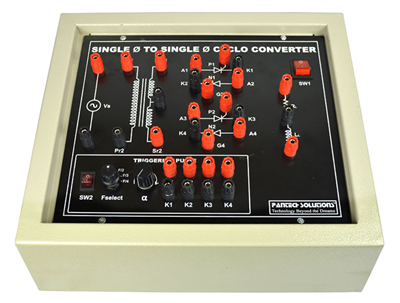

Figi 1. Cycloconverter

Ki sa ki se yon Cycloconverter?

Yon cycloconverter se yon konvètisè dirèk AC-a-AC pouvwa ki chanje frekans nan yon rezèv AC antre san yo pa itilize yon lyen DC entèmedyè.Li konvèti pouvwa AC frekans fiks nan pwodiksyon AC frekans varyab apwopriye pou kondisyon chaj espesifik.Kalite konvètisè sa a dirèkteman trete fòm ond opinyon an pou pwodui yon pwodiksyon frekans pi ba oswa pi wo.Cycloconverters yo lajman itilize nan sistèm ki mande pou varyasyon frekans lis ak kontinyèl.Yo espesyalman itil nan aplikasyon pou gwo pouvwa kote kontwòl frekans efikas enpòtan.Fonksyon prensipal yon cycloconverter se bay pouvwa AC kontwole nan frekans lan vle pandan w ap kenbe senkronizasyon ak rezèv la opinyon.

Karakteristik nan Cycloconverter

• Wide Gamme Frekans Sòti

Cycloconverters ka jenere frekans pwodiksyon ki swa pi ba oswa pi wo pase frekans opinyon an.Nan pifò ka pratik, frekans pwodiksyon an siyifikativman pi ba, anjeneral mwens pase yon tyè nan frekans opinyon an.Fleksibilite sa a pèmèt kontwòl egzak sou pouvwa AC apwovizyone chaj yo.Ranje frekans reglabl la fè siklokonvètè apwopriye pou aplikasyon pou vitès varyab.

• Ki pa Peye-sinusoidal Sorti Ond

Fòm ond pwodiksyon yon siklokonvètè se pa yon ond sinis pi bon kalite, men li konsiste de pòsyon segman nan fòm ond opinyon an.Sa a lakòz distòsyon fòm ond ki gen ladan eleman amonik.Bon jan kalite a nan fòm vag pwodiksyon an depann sou presizyon kontwòl ak modèl chanje.Filtraj adisyonèl souvan oblije amelyore lis fòm ond.

• Segondè kontni Harmonik

Cycloconverters natirèlman pwodui siyifikatif distòsyon Harmony akòz fòm ond.Harmony sa yo ka afekte tou de chaj la ak sistèm ekipman pou pouvwa a.Harmonik ka mennen nan chofaj adisyonèl, bri, ak efikasite redwi nan ekipman elektrik.Konsepsyon bon sistèm nesesè pou minimize enpak yo.

• Segondè kapasite manyen pouvwa

Cycloconverters yo kapab manyen gwo nivo pouvwa, fè yo apwopriye pou aplikasyon endistriyèl lou.Yo souvan itilize nan sistèm megawatt-echèl kote konvèsyon pouvwa gaya obligatwa.Konsepsyon an sipòte evalyasyon segondè aktyèl ak vòltaj.Sa fè yo serye pou mande anviwònman elektrik.

• Konvèsyon pouvwa dirèk

Piske cycloconverters pa sèvi ak yon etap entèmedyè DC, yo ofri transfè enèji dirèk soti nan opinyon nan pwodiksyon an.Sa a diminye nesesite pou konpozan depo enèji ankonbran tankou kondansateur oswa induktè.Absans yon lyen DC senplifye sèten aspè nan konsepsyon sistèm lan.Li pèmèt tou efikas operasyon ba-frekans.

Prensip travay Cycloconverter

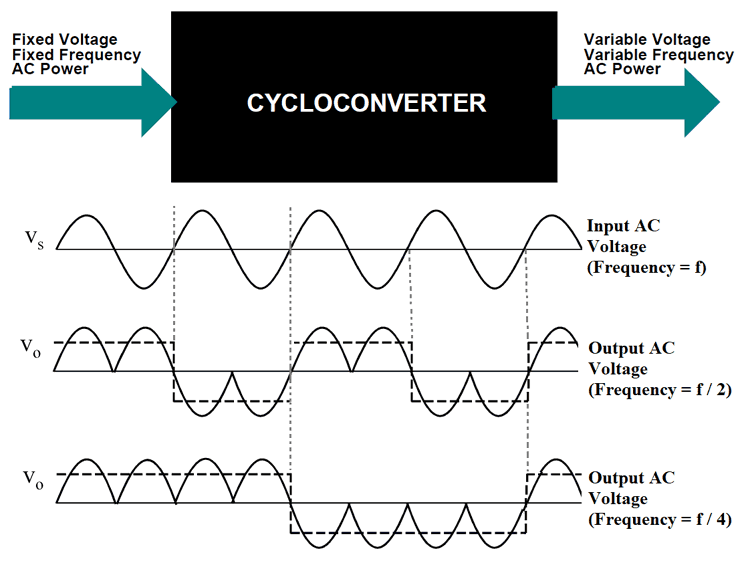

Figi 2. Prensip travay Cycloconverter

1. Antre AC Pwovizyon pou Pwosesis: Siklokonvètè a resevwa yon ekipman pou antre AC frekans fiks, ki sèvi kòm ond sous la pou konvèsyon.Se fòm ond opinyon sa a kontinyèlman kontwole pou detèmine polarite vòltaj enstantane li yo.Sistèm nan prepare pou ekstrè segman espesifik nan fòm vag sa a pou jenerasyon pwodiksyon an.Siyal D 'aji kòm referans baz pou tout aksyon chanje.Pa gen okenn konvèsyon DC entèmedyè ki fèt pandan pwosesis sa a.

2. Chanjman Tiristor Kontwole: Tiristor yo deklanche nan ang tire presi pou kontwole lè aktyèl la ap koule nan kous la.Lè yo ajiste ang tire sa yo, konvètisè a chwazi pòsyon espesifik nan fòm ond opinyon an.Kondiksyon selektif sa a pèmèt sèlman sèten segman pase nan pwodiksyon an.Distribisyon nan chanje detèmine frekans pwodiksyon efikas la.Kontwòl egzat nesesè pou kenbe operasyon ki estab.

3. Segman Waveform Seleksyon: Olye pou yo pase tout fòm vag D ', cycloconverter a konbine segman miltip ki soti nan sik diferan.Segman sa yo ranje pou fòme yon nouvo fòm ond ak yon frekans diferan.Pòsyon pozitif ak negatif yo chwazi altènativman pou konstwi siyal pwodiksyon an.Fòm ond ki kapab lakòz a apwoksimatif pwodiksyon AC vle.Pwosesis sa a kreye yon fòm ond etap oswa modulation.

4. Fòmasyon Frekans Sòti: Se frekans pwodiksyon an detèmine pa konbyen sik antre yo itilize pou fòme yon sik pwodiksyon.Pou egzanp, konbine sik opinyon miltip ka pwodwi yon frekans pwodiksyon pi ba.Konvètisè a efektivman detire oswa konprese peryòd la fòm ond.Sa a pèmèt varyasyon frekans lis san yo pa entèwonp koule pouvwa a.Pwodiksyon an rete senkronize ak rezèv la antre.

5. Jenerasyon Waveform kontinyèl: Siklokonvètè a kontinyèlman repete pwosesis seleksyon an ak chanje pou kenbe yon fòm ond pwodiksyon ki estab.Vòltaj pwodiksyon an swiv yon modèl kontwole ki baze sou sekans tire a.Sa a asire ke chaj la resevwa yon rezèv AC konsistan nan frekans ki nesesè yo.Pwosesis la opere nan tan ak reta minimòm.Estabilite depann sou tan egzak ak kowòdinasyon nan aparèy chanje.

Kalite Cycloconverters

Ki baze sou Frekans Sòti a

Cycloconverters yo klase selon si wi ou non frekans pwodiksyon an pi wo oswa pi ba pase frekans nan opinyon.

1. Step-Up Cycloconverter

Yon cycloconverter step-up se yon kalite konvètisè AC-a-AC ki pwodui yon frekans pwodiksyon pi wo pase frekans nan opinyon.Li ogmante frekans lan lè li reyranje pòsyon fòm vag opinyon an pou fòme sik pwodiksyon ki pi kout.Kalite sa a mwens souvan itilize akòz limit pratik nan reyalize pwodiksyon ki estab wo-frekans.Bon jan kalite fòm ond pwodiksyon an vin pi defòme kòm frekans ogmante.Konpleksite kontwòl ogmante tou ak pi wo frekans pwodiksyon.Akòz kontrent sa yo, cycloconverters step-up yo raman aplike nan sistèm endistriyèl yo.Yo sitou itilize pou rezon espesyalize oswa eksperimantal.

2. Step-Down Cycloconverter

Yon cycloconverter step-down se yon konvètisè ki jenere yon frekans pwodiksyon pi ba pase frekans antre.Li reyalize sa a lè li konbine plizyè sik opinyon pou fòme yon sik pwodiksyon sèl.Kalite sa a lajman itilize paske li bay pwodiksyon ki ba-frekans ki estab ak kontwole.Ond lan pi fasil pou jere konpare ak konfigirasyon etap-up.Siklokonvètè etap-desann yo souvan aplike nan sistèm gwo pouvwa.Yo ofri operasyon serye pou aplikasyon ki mande kontwòl varyab ba vitès.Sa fè yo kalite ki pi pratik ak lajman adopte.

Ki baze sou Operating Mode

Cycloconverters yo tou klase selon ki jan aktyèl ap koule ant gwoup konvètisè yo.

1. Bloke mòd Cycloconverters

Yon cycloconverter mòd bloke se yon kalite kote sèlman yon gwoup konvètisè fè nan yon moman.Sa vle di swa gwoup pozitif la oswa gwoup negatif aktif, men se pa tou de an menm tan.Gwoup inaktif la konplètman bloke pou anpeche sikile kouran.Apwòch sa a senplifye estrikti sikwi an jeneral.Li diminye bezwen pou plis konpozan limitasyon aktyèl yo.Chanje ant gwoup yo ak anpil atansyon kontwole pou kenbe fòmasyon pwodiksyon apwopriye.Se operasyon mòd bloke souvan itilize akòz aplikasyon senp li yo.

2. sikile aktyèl Cycloconverters

Yon sikile aktyèl cycloconverter se yon kalite kote tou de gwoup konvètisè ka fè an menm tan.Sa a pèmèt aktyèl sikile ant gwoup pozitif ak negatif.Yo itilize yon raktor pou kontwole ak limite kouran sikile.Konfigirasyon sa a pèmèt tranzisyon pi dous ant eta kondiksyon.Li ede kenbe koule aktyèl kontinyèl nan chaj la.Sistèm nan opere ak kontinwite fòm ond amelyore.Kalite sikile aktyèl yo itilize nan aplikasyon ki mande pèfòmans pwodiksyon ki estab.

Cycloconverter Circuit ak konpozan

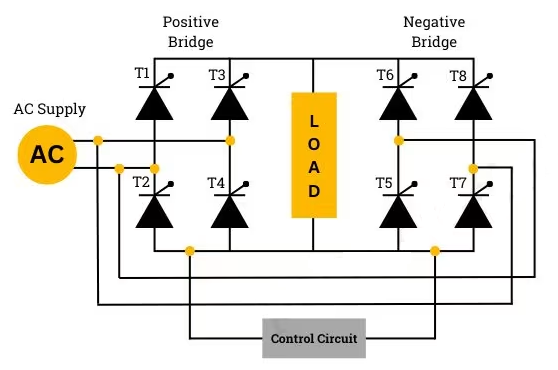

Figi 3. Awondisman Cycloconverter

• Tiristè (SCR)

Sikwi a sèvi ak tiristè miltip ranje nan konfigirasyon pon pou chanje kontwole.Aparèy semiconductor sa yo aji kòm switch kontwole ki kontwole koule aktyèl la.Chak tiristor deklanche nan moman espesifik pou fòme fòm ond pwodiksyon an.Yo okipe wo vòltaj ak nivo aktyèl nan sistèm nan.

• Pon konvètè pozitif ak negatif

Sikwi a konsiste de de gwoup pon prensipal: konvètisè pozitif ak negatif.Chak gwoup responsab pou pwodwi pòsyon ki koresponn nan fòm ond pwodiksyon an.Pon sa yo opere altènativman oswa an menm tan depann sou mòd la.Yo fòme estrikti debaz cycloconverter la.

• Awondisman kontwòl

Sikwi kontwòl la jenere pulsasyon tire pou tiristè yo ki baze sou frekans pwodiksyon vle.Li asire distribisyon egzat ak senkronizasyon ak rezèv la opinyon.Inite kontwòl la detèmine ki thyristors fè nan nenpòt moman.Li jwe yon wòl kle nan kenbe operasyon konvètisè ki estab.

• AC Pwovizyon pou Antre

D 'AC a bay vòltaj sous la pou konvèsyon.Li bay enèji ki trete dirèkteman nan fòm vag pwodiksyon an.Antre a se tipikman yon sous AC yon sèl-faz oswa twa-faz.Frekans li sèvi kòm referans pou jenerasyon pwodiksyon an.

• Chaj

Chaj la konekte ak pwodiksyon cycloconverter la epi li resevwa pouvwa AC konvèti a.Li ka reziste, endiktif, oswa motè ki baze sou depann sou aplikasyon an.Karakteristik chaj yo enfliyanse aktyèl koule ak pèfòmans sistèm.Bon matche asire operasyon efikas.

Avantaj ak dezavantaj nan Cycloconverter

Avantaj nan Cycloconverter

• Dirèk AC-a-AC konvèsyon san lyen DC

• Apwopriye pou aplikasyon pou gwo pouvwa

• Bay lis pwodiksyon ba-frekans

• Elimine bezwen pou gwo konpozan depo enèji

• Kapab manyen chaj aktyèl segondè

• Pèmèt kontwòl frekans kontinyèl

Limit nan Cycloconverter

• Segondè distòsyon Harmony nan pwodiksyon an

• Konplèks kontwòl ak chanjman kondisyon

• Limite ranje frekans pwodiksyon an pratik

• Mande konpozan gwo ak ankonbran

• Faktè pouvwa pòv nan kèk kondisyon

• Ogmante pri sistèm ak konpleksite

Aplikasyon pou Cycloconverter

1. Endistriyèl Motor Drives

Cycloconverters yo souvan itilize pou kontwole gwo motè AC nan anviwònman endistriyèl.Yo bay pwodiksyon frekans reglabl pou kontwole vitès motè.Sa a pèmèt operasyon lis anba kondisyon chaj varye.Yo enpòtan nan pwosesis ki mande kontwòl vitès presi.

2. Sistèm elektrik traction

Nan sistèm tren, siklokonvètè yo itilize pou kondwi motè traction.Yo pèmèt kontwòl efikas nan vitès motè ak koupl.Sa a amelyore pèfòmans akselerasyon ak frenaj.Yo lajman itilize nan locomotives elektrik ak sistèm métro.

3.Siman ak Steel Mills

Endistri lou tankou siman ak pwodiksyon asye itilize siklokonvètè pou gwo machin wotasyon.Sistèm sa yo mande pou stab ba-vitès operasyon anba chaj segondè.Cycloconverters asire pèfòmans serye nan kondisyon difisil.Yo sipòte pwosesis endistriyèl kontinyèl.

4. Sistèm Propulsion Bato

Cycloconverters yo te itilize nan aplikasyon marin pou kontwole motè propulsion.Yo bay pouvwa frekans varyab pou kontwòl vitès efikas.Sa a amelyore efikasite gaz ak manyablite.Yo apwopriye pou gwo bato ak bato lanmè.

5. Rolling Mills

Rolling mills itilize cycloconverters pou kontwole vitès woulèt yo.Sa a asire pwosesis materyèl konsistan ak bon jan kalite pwodwi.Sistèm nan pèmèt ajisteman egzak nan vitès woule.Li sipòte gwo koupl, operasyon ki ba-vitès.

6. Ekipman min

Nan operasyon min, siklokonvètè yo itilize pou kondwi machin lou tankou brwayeur ak transporteur.Yo bay pouvwa serye nan kondisyon travay ekstrèm.Sa a asire operasyon kontinyèl ak pwodiktivite.Yo ideyal pou gwo pouvwa, aplikasyon rezistan.

Cycloconverter vs Inverter

Aspè	Cycloconverter	Inverter
Kalite konvèsyon	Dirèk AC–AC (konvèsyon yon sèl etap)	DC-AC (de etap: redresman + varyateur)
Entèmedyè Etap	Pa gen lyen DC (0 V DC otobis)	lyen DC tipikman 300-800 V (LV) oswa > 1 kV (HV)
Frekans Kontwòl	Sòti ≈ 0-30 Hz (tipikman ≤ 0.3 × frekans antre)	Sòti ≈ 0–400 Hz (endistriyèl), jiska kHz nan kondui
Sòti Frekans Range	Limite a ~ 10-30% nan frekans opinyon	0 Hz pou plizyè san Hz (oswa pi wo)
Kalite Waveform	THD tipikman 20-40%	THD tipikman <5% with PWM and filtering
Kontni Harmonik	Dominan amonik ba-lòd (5yèm, 7yèm, elatriye)	High-frekans Harmony (pi fasil pou filtre)
Efikasite	~85-92% (optimize pou operasyon ki ba-frekans)	~90-98% depann sou topoloji ak chaj
Nivo pouvwa	Tipikman 1 MW a > 50 MW sistèm	Soti nan <1 kW rive sistèm milti-MW
Kontwòl Konpleksite	Segondè (faz kontwole ak plizyè tiristor)	Modere (PWM ki baze sou kontwòl dijital)
Gwosè	Gwo anprint akòz transfòmatè / réacteurs	Kontra enfòmèl ant akòz segondè-frekans chanje
Chanje Aparèy	SCR (thyristors), liy-commuted	IGBT/MOSFET, pwòp tèt ou kommute
Vitès repons	Ralanti (liy-frekans depann, dè dizèn de ms)	Vit (mikwosgond a milisgond)
Antre pouvwa Faktè	Tipikman ba (0.5-0.8 reta)	Segondè (0.9-0.99 ak teknik kontwòl)
Tipik Aplikasyon	Gwo motè synchrone, woule moulen, traction	VFD, renouvlab enèji, UPS, kondui EV

Konklizyon

Cycloconverters bay konvèsyon frekans dirèk AC-a-AC, ki fè yo trè apwopriye pou aplikasyon pou gwo pouvwa ki mande pou kontwòl egzak ak kontinyèl nan frekans pwodiksyon.Operasyon yo depann sou chanjman kontwole ak segman ond, ki sipòte pa eleman kle tankou tiristè ak pon konvètisè.Pandan ke yo ofri avantaj tankou pwodiksyon efikas ba-frekans ak manyen pouvwa segondè, yo prezante tou defi tankou distòsyon Harmony ak kondisyon kontwòl konplèks.
