Digital Signal Processing (DSP): Kijan li fonksyone, konpozan, teknik, ak aplikasyon

Ou pral aprann kisa Digital Signal Processing (DSP) se ak ki jan siyal yo vin itil done dijital.Li montre ki jan siyal yo kaptire, filtre, echantiyon, trete, epi tounen soti nan pwodiksyon ka itilize.Ou pral wè tou pati prensipal sistèm yo, teknik DSP komen, paramèt pèfòmans kle, ak aplikasyon tipik.Finalman, li konpare DSP ak pwosesis siyal analòg pou w konnen ki lè yo itilize chak.

Katalòg

Figi 1. Pwosesis siyal dijital (DSP)

Ki sa ki se Digital Signal Processing (DSP)?

Digital Signal Processing (DSP) se metòd pou analize ak modifye siyal yo nan fòm dijital, kit yo soti nan mezi oswa sous ki deja dijital.Siyal fizik tankou son, tanperati, Vibration, vòltaj, imaj, ak onn radyo yo souvan konvèti an siyal elektrik analòg pa detèktè ak Lè sa a, nimerik pa yon konvètisè analòg-a-dijital (ADC), byenke kèk detèktè bay rezilta dijital dirèkteman.Yon fwa nan fòm nimerik, yon processeur matematikman filtre bri, ekstrè enfòmasyon, amelyore kalite, oswa konprese done anvan yo voye yo nan depo, ekspozisyon, oswa sistèm kominikasyon.DSP pèmèt sistèm elektwonik analize matematik, transfòme, ak rekonstwi siyal yo lè l sèvi avèk algoritm nimerik olye pou yo sikwi piman analòg.

Ki jan pwosesis siyal dijital ap travay?

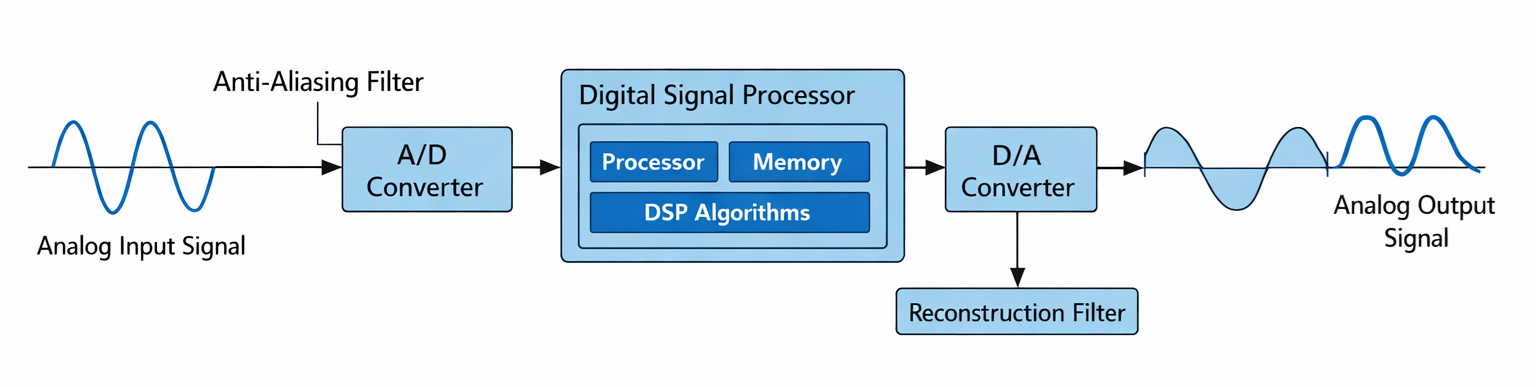

Figi 2. DSP Travay Prensip

Yon sistèm mezi DSP tipik opere nan yon sekans ki konvèti yon siyal nan fòm dijital pou kalkil, byenke kèk sistèm DSP trete done deja-dijital epi yo pa mande pou konvèsyon analòg.Jan yo montre nan dyagram nan, pwosesis la kòmanse ak yon siyal opinyon analòg ki pwodui pa yon detèktè tankou yon mikwofòn, antèn oswa aparèy pou mezire.Anvan nimerik, siyal la pase nan yon filtè anti-aliasing ki mete restriksyon sou Pleasant siyal la nan mwens pase mwatye frekans echantiyon an pou anpeche distòsyon aliasing.Lè sa a, fòm ond kondisyone a antre nan konvètisè A / D (ADC), kote li pran echantiyon nan entèval tan disrè ak quantized nan nivo anplitid disrè, ki pwodui yon reprezantasyon dijital binè.

Lè sa a, done dijital yo trete pa yon sistèm pwosesis tankou yon chip DSP, mikrokontroleur, CPU, GPU, oswa FPGA ki kouri DSP algoritm ki fè operasyon matematik tankou filtraj, transfòmasyon, ak deteksyon.Apre pwosesis, yo voye pwodiksyon dijital la nan konvètisè D/A (DAC) pou rkree yon siyal analòg.Paske DAC a pwodui yon apwoksimasyon eskalye (zewo-lòd kenbe) nan fòm vag la, li pase nan yon filtè rekonstriksyon ki lis fòm vag la, ki pwodui yon apwoksimasyon analòg lis bann limite nan siyal orijinal la.

Konpozan nan yon sistèm DSP

Eleman	Fonksyon
Capteur / Transducer	Konvèti a kantite fizik nan yon siyal elektrik oswa dijital
Analòg Front-End	Pèfòmans kondisyone siyal tankou anplifikasyon, matche enpedans, nivo chanjman, ak pwoteksyon
Anti-Aliasing Filtre	Limite Pleasant siyal nan mwens pase mwatye frekans echantiyon an pou anpeche aliasing
ADC	Echantiyon ak quantize siyal analòg la nan done dijital
DSP processeur	Egzekite DSP algoritm ak operasyon matematik sou done dijital
memwa	Magazen pwogram, koyefisyan, tanpon entèmedyè, ak done antre/sòti
DAC	Konvèti done dijital nan yon siyal analòg eskalye ki tipikman mande filtraj rekonstriksyon
Aparèy Sòti	Analòg actuator, ekspozisyon, sistèm depo, oswa koòdone kominikasyon dijital

Kalite teknik pwosesis siyal dijital

Teknik filtraj

Filtrage se pwosesis pou retire pati ki pa vle nan yon siyal pandan w ap kenbe enfòmasyon itil.Ond ki fè bwi a antre nan filtè dijital la epi yon ond ki pi pwòp parèt nan pwodiksyon an.Filtè FIR travay lè l sèvi avèk sèlman valè opinyon prezan ak sot pase yo, ki fè yo estab ak previzib.Filtè IIR reitilize rezilta anvan yo pou kreye pi filtè ak mwens kalkil.Akòz konpòtman fidbak sa a, filtè IIR yo dwe fèt ak anpil atansyon pou evite enstabilite.Metòd filtraj dijital sa yo souvan itilize pou retire bri nan siyal odyo ak mezi Capteur.

Teknik transfòme

Transfòmasyon pwosesis chanje yon siyal nan yon lòt fòm matematik konsa karakteristik li yo pi fasil yo obsève.Se fòm vag la konvèti soti nan varyasyon tan nan yon lòt reprezantasyon ki montre detay kache.FFT a revele eleman frekans siyal la byen klè.Gwoup DCT yo siyal enèji avèk efikasite pou sistèm konpresyon miltimedya.Transfòmasyon Wavelet la montre tou de karakteristik siyal kout ak long nan diferan echèl.Transfòmasyon sa yo itilize pou etidye siyal yo nan aplikasyon kominikasyon ak medya yo.

Analiz spektral

Analiz espektak egzamine kijan enèji siyal gaye atravè frekans yo.Yon fòm ond konvèti nan yon spectre ki gen pik nan frekans espesifik.Soti nan vi sa a, Harmony ak Pleasant ka mezire dirèkteman.Ton dominan yo vin vizib menm lè yo difisil pou remake nan fòm ond orijinal la.Metòd sa a itil pou dyagnostik vibrasyon ak enspeksyon siyal radyo.Li ede detèmine si yon siyal konpòte nòmalman oswa si gen eleman nòmal.

Adaptive Processing

Pwosesis adaptab otomatikman ajiste konpòtman sistèm lan ki baze sou done k ap vini yo.Erè pwodiksyon an tounen nan sistèm nan rafine repons li yo.Algorithm la kontinyèlman mete ajou paramèt entèn yo matche ak kondisyon k ap chanje.Sa a pèmèt sistèm nan swiv bri oswa entèferans sou tan.Li se souvan itilize nan anile eko ak sipresyon bri background.Rezilta a se yon siyal ki pi pwòp ak ki pi estab nan anviwònman dinamik.

Pwosesis konpresyon

Pwosesis konpresyon diminye gwosè done dijital yo pandan y ap konsève enfòmasyon enpòtan yo.Yon gwo kouran done vin tounen yon pi piti kouran kode apre pwosesis.Yo retire modèl redondants epi yo ka senplifye detay mwens aparan.Sa a diminye kondisyon depo ak Pleasant transmisyon.Odyo, imaj, ak fòma videyo depann anpil sou teknik sa a.Li pèmèt kominikasyon pi vit ak manyen done efikas nan sistèm miltimedya.

Espesifikasyon teknik nan DSP

Paramèt	Range nimerik
Pousantaj echantiyon	8 kHz (lapawòl), 44.1 kHz (odyo), 96 kHz–1 MHz (instrumentation)
Rezolisyon (ti jan pwofondè)	8-bit, 12-bit, 16-ti jan, 24-ti jan, 32-ti jan flote
Pwosesis Vitès	50 MIPS - 2000+ MIPS oswa 100 MMAC/s - 20 GMAC/s
Ranje dinamik	~ 48 dB (8-bit), 72 dB (12-bit), 96 dB (16-bit), 144 dB (24-bit)
Latansi	<1 ms (kontwòl), 2-10 ms (odyo), > 50 ms (difizyon akseptab)
Siyal-a-bri Pwopòsyon (SNR)	60 dB-140 dB depann sou bon jan kalite konvètisè
memwa Kapasite	32 KB - 8 MB sou-chip RAM, memwa ekstèn jiska GB
Pouvwa Konsomasyon	10 mw (pòtab) - 5 W (DSP segondè-pèfòmans)
Longè Pawòl	16-bit fiks, 24-bit fiks, 32-ti jan k ap flote pwen
Revèy Frekans	50 MHz - 1.5 GHz
Debi	1–500 Msamples/s
Entèfas Bandwidth	1 Mbps - 10 Gbps (SPI, I2S, PCIe, Ethernet)
ADC Presizyon	±0.5 LSB pou ±4 LSB
DAC Rezolisyon	10-bit - 24-bit
Opere Tanperati	-40°C pou +125 °C (klas endistriyèl)

Aplikasyon de DSP

Pwosesis siyal dijital yo itilize pou mezire, amelyore ak analize siyal otomatikman, ki gen ladan aplikasyon sa yo:

• Pwosesis odyo (sipresyon bri, anile eko, egalize)

• Rekonesans lapawòl ak asistan vwa

• Pwosesis imaj nan kamera dijital (demosaicing, filtraj, amelyorasyon, ak konpresyon)

• Siveyans siyal byomedikal (ECG, EEG) ak imaj medikal (ultrason)

• Sistèm kominikasyon san fil (modulasyon, demodulasyon, kodaj chanèl, senkronizasyon, ak egalizasyon)

• Deteksyon rada ak sonar

• Siveyans Vibration Endistriyèl

• Pwoteksyon sistèm pouvwa ak analiz Harmony

• Kontwòl motè ak sistèm fidbak automatisation

• Konpresyon videyo ak kodèk difizyon

DSP vs Analog Signal Processing

Karakteristik	Digital Pwosesis siyal	Analòg Pwosesis siyal
Siyal Reprezantasyon	Pran echantiyon valè nan etap disrè tan (egzanp, echantiyon 44.1 kHz)	Kontinyèl fòm ond vòltaj / aktyèl
Anplitid Presizyon	Quantized nivo (egzanp, 2¹⁶ = 65,536 nivo nan 16-bit)	Kontinyèl men limite pa presizyon eleman (± 1-5%)
Frekans Presizyon	Egzak rapò frekans nimerik	Drift depann sou tolerans RC/LC ak tanperati
Repetebilite	Idantik pwodiksyon pou menm done ak kòd	Varye ant inite yo ak sou tan
Bri Sensibilite	Sèlman front-end ki afekte apre konvèsyon	Bri akimile atravè tout chemen sikwi
Tanperati Estabilite	Minim chanjman (papòt lojik dijital ki baze sou)	Genyen ak konpanse varye ak °C koyefisyan konpozan
Kalibrasyon Egzijans	Anjeneral yon sèl fwa oswa okenn	Souvan mande rekalibrasyon peryodik
Modifikasyon Metòd	Firmware/lojisyèl aktyalizasyon	Materyèl redesign obligatwa
Alontèm Drift	Limite a presizyon revèy (nivo ppm)	Eleman aje lakòz %-nivo derive
Matematik Operasyon yo	Egzak aritmetik (ajoute, miltipliye, FFT)	Apwoksimatif lè l sèvi avèk konpòtman sikwi
Dinamik Rekonfigirasyon	An tan reyèl chanje algorithm posib	Fiks topoloji
Reta Konpòtman	Previzib reta pwosesis (µs–ms)	Près-enstantane men varye ak chanjman faz
Évolutivité	Konpleksite ogmante pa kalkil	Konpleksite ogmante pa eleman ajoute
Entegrasyon Nivo	Single chip ka ranplase anpil sikui	Egzije plizyè konpozan disrè
Tipik Aplikasyon	Modem, odyo pwosesis, pwosesis imaj, lojik kontwòl	RF anplifikasyon, filtraj analòg, anplifikasyon pouvwa

Konklizyon

DSP konvèti siyal yo an done disrè pou yo ka filtre, transfòme, detekte, konprese, ak entèprete lè l sèvi avèk algoritm matematik.Pèfòmans sistèm depann de pousantaj echantiyon, rezolisyon, vitès pwosesis, ranje dinamik, latansi, ak konpòtman bri.Fleksibilite li ak estabilite fè li apwopriye pou kominikasyon, miltimedya, kontwòl, siveyans medikal, ak analiz endistriyèl, pandan y ap pwosesis analòg rete itil pou travay ki senp oswa trè ba-latansi.Ansanm, tou de apwòch konplete youn ak lòt nan sistèm elektwonik modèn.
