EP2S60F1020I4 Gid Aparèy pou lojik, memwa, ak I/O

Ou jwenn yon gade klè sou sa EP2S60F1020I4 FPGA a pote nan sistèm ou a ak ki jan li anfòm nan desen mande.Aparèy sa a chaje yon gwo kantite lojik, memwa, ak I/O nan yon sèl chip, kite ou okipe kontwòl, mouvman done, ak pwosesis an menm tan an.Ou ka konte sou distribisyon fiks, operasyon paralèl, ak koneksyon fleksib pou bati sistèm ki rete reponn.Soti nan platfòm endistriyèl ak pyès ki nan konpitè kominikasyon, FPGA sa a ede ou konbine pèfòmans ak entegrasyon san yo pa ajoute eleman siplemantè.

Katalòg

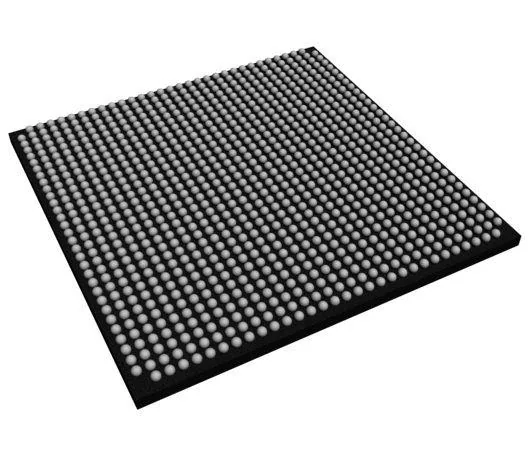

EP2S60F1020I4 Apèsi sou lekòl la

La EP2S60F1020I4 se yon gwo dansite lojik pwogramasyon aparèy ki fèt pou okipe kontwòl dijital konplèks ak travay pwosesis done nan yon sèl chip.Li ofri yon gwo pisin lojik configurable, memwa entegre, ak koneksyon fleksib antre ak pwodiksyon pake nan yon fòma FBGA boul 1020 kontra enfòmèl ant.Aparèy la sipòte operasyon paralèl ak konpòtman kenkayri previzib, sa ki fè li apwopriye pou sistèm ki mande pou manyen done rapid ak repons ki estab an tan reyèl.Itilizasyon komen yo enkli platfòm kontwòl endistriyèl, ekipman kominikasyon, ak sistèm entegre kote dansite entegrasyon ak pèfòmans yo balanse.Ap chache pou EP2S60F1020I4?Kontakte nou pou tcheke stock aktyèl, tan plon, ak pri.

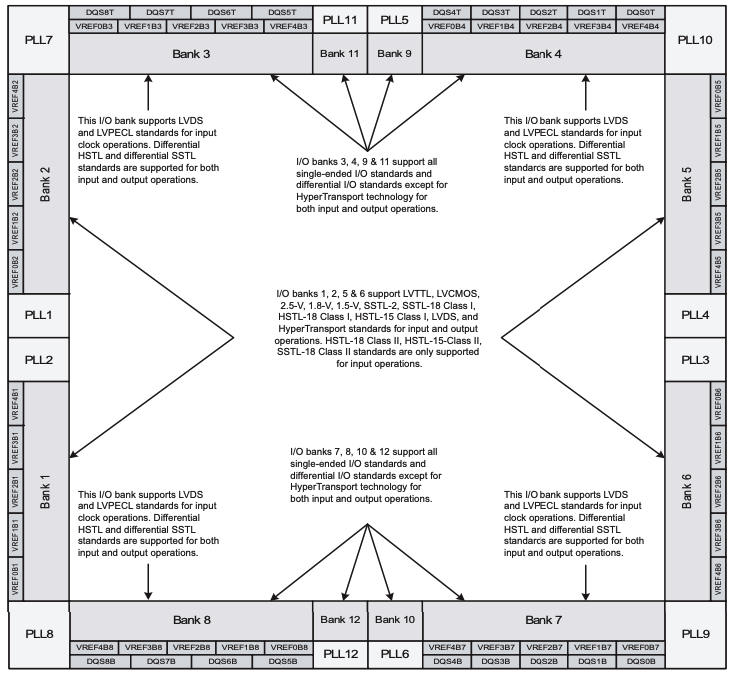

I/O Bank nan EP2S60F1020I4

EP2S60F1020I4 divize an plizyè nimewo I O bank ki ranje alantou perimèt aparèy la, EP2S60F1020I4 gwoup antre ak pwodiksyon broch pa referans vòltaj pataje ak estanda siyal sipòte.Bank 1, 2, 3, 4, 5, ak 6 sipòte LVDS ak LVPECL pou operasyon revèy opinyon, ansanm ak estanda diferans HSTL ak SSTL pou tou de opinyon ak pwodiksyon.Bank 3, 4, 7, 8, 9, 10, 11, ak 12 anplis sipòte estanda sèl ak diferansye, ki gen ladan LVTTL, LVCMOS, HSTL, SSTL, LVDS, ak HyperTransport, ak kèk estanda limite a operasyon antre.Blòk PLL dedye yo pozisyone adjasan ak bank espesifik pou pèmèt jenerasyon ak distribisyon revèy, pandan y ap etikèt VREF ak DQS endike vòltaj referans ak asosyasyon strobe done pou koòdone memwa ak gwo vitès.

EP2S60F1020I4 CAD Modèl

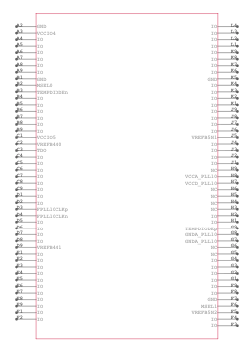

EP2S60F1020I4 Senbòl

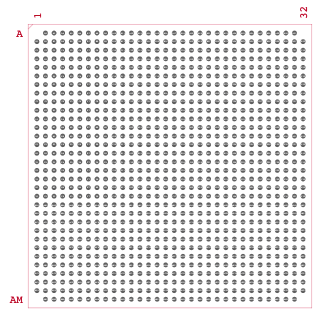

EP2S60F1020I4 Anprint

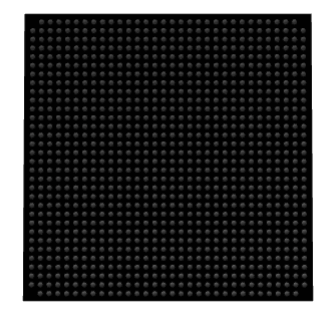

EP2S60F1020I4 3D Modèl

Karakteristik nan EP2S60F1020I4

Gwo Dansite Programmable Lojik Achitekti

EP2S60F1020I4 fèt pou sipòte gwo sistèm dijital nan yon sèl aparèy pwogramasyon.Estrikti li pèmèt anpil fonksyon lojik yo dwe configuré ak egzekite an menm tan an, ki ede diminye bezwen an pou eleman sipò adisyonèl.Apwòch sa a sipòte konsepsyon sistèm kontra enfòmèl ant pandan y ap kenbe konpòtman ki konsistan pandan operasyon an.

Kapasite Lojik ak Òganizasyon Entèn

Aparèy la gen 60,440 eleman lojik òganize nan 3,022 blòk etalaj lojik.Aranjman entèn sa a sipòte sikilasyon siyal lòd ak konpòtman distribisyon ki estab atravè desen konplèks.Li pèmèt konsèpteur yo bati lojik kontwòl estriktire, chemen done, ak blòk pwosesis san yo pa twòp konjesyon entèn.

Sou Resous memwa Chip

Yon total de 2,544,192 Bits nan memwa entegre ki disponib pou depo done ak travay tanpon.Memwa sa a ka itilize pou manyen done tanporè, tab rechèch, oswa depo eta entèn.Gen memwa sou menm aparèy la diminye depandans sou memwa ekstèn ak rakousi chemen aksè done yo.

Apwopriye Koneksyon Antre ak Sòti

Jiska 718 itilizatè antre ak pwodiksyon broch yo bay pou koneksyon ak aparèy ekstèn ak subsystems.Konte pin segondè sa a sipòte interfaces done lajè ak siyal kontwòl miltip.Li pèmèt aparèy la kominike avèk sistèm konplèks ki mande anpil koneksyon ekstèn.

Nwayo Voltage Operating Range

Lojik debaz la opere nan yon seri vòltaj 1.15 V a 1.25 V. Ranje sa a sipòte operasyon entèn ki estab pandan y ap aliman ak kondisyon komen sistèm dijital vòltaj ba.Bon règleman vòltaj ede kenbe konpòtman previzib atravè kondisyon fonksyònman yo.

Fòma pake sifas mòn FBGA

EP2S60F1020I4 a loje nan yon pake FBGA 1020 boul ak yon anprint 33 pa 33 milimèt.Pake sa a sipòte dansite koneksyon segondè pandan y ap kenbe itilizasyon espas tablo kontwole.Li adapte pou tablo multikouch kote dansite routage siyal wo.

Wide Range Tanperati Fonksyònman

Aparèy la sipòte yon tanperati junction opere soti nan mwens 40 degre Sèlsiyis jiska 100 degre Sèlsiyis.Ranje sa a pèmèt operasyon serye nan anviwònman ki gen diferan kondisyon tèmik.Li sipòte itilizasyon nan sistèm ki ekspoze a chanjman tanperati sou peryòd pwolonje.

Konpòtman Detèminist Materyèl

Estrikti entèn la fèt pou bay rezilta repete ak previzib pandan operasyon an.Konpòtman distribisyon rete konsistan yon fwa konfigirasyon, ki sipòte sistèm ki konte sou modèl repons fiks.Karakteristik sa a itil nan konsepsyon dijital oryante kontwòl ak tan reyèl.

Apwopriye pou anviwònman sistèm mande

Konbinezon kapasite lojik, resous memwa, ak koneksyon lajè sipòte itilizasyon nan sistèm konplèks entegre ak endistriyèl.Aparèy la byen adapte pou aplikasyon ki mande pou entegrasyon dans, operasyon ki estab, ak fyab alontèm anba chaj travay kontinyèl.

EP2S60F1020I4 Espesifikasyon teknik

Atribi pwodwi	Valè atribi
Manifakti	Intel
Voltage - Pwovizyon pou	1.15V ~ 1.25V
Total Bits RAM	2544192
Pake Aparèy Founisè	1020-FBGA (33x33)
Seri	Stratix® II
Pake / Ka	1020-BBGA
Pake	Plato
Tanperati Fonksyònman	-40°C ~ 100°C (TJ)
Kantite Eleman Lojik/Selil	60440
Kantite LAB/CLB	3022
Kantite I/O	718
Kalite aliye	Sifas mòn
Nimewo pwodwi de baz	EP2S60

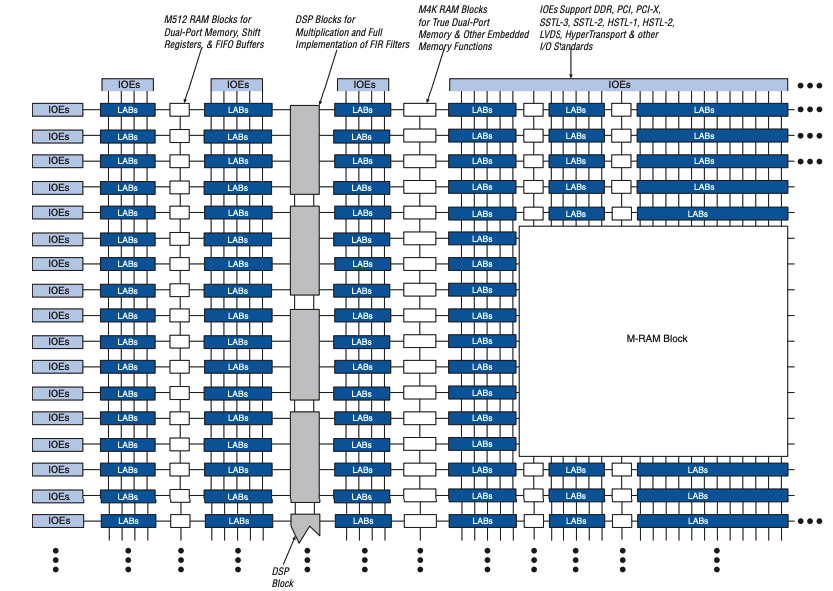

Dyagram blòk EP2S60F1020I4

Ranje kòm yon twal pwogramasyon de dimansyon, achitekti EP2S60F1020I4 la konpoze de kolòn repete nan blòk lojik etalaj ki konekte atravè yon rezo routage yerarchize.Antre nan twal lojik la gen blòk M512 RAM pou ti memwa pò doub, rejis chanjman, ak fonksyon FIFO, ansanm ak pi gwo blòk RAM M4K ki sipòte vre memwa pò doub ak depo jeneral entegre.Yon blòk M RAM santralize bay pi gwo dansite sou memwa chip pou tanpon done esansyèl.Blòk DSP dedye yo pozisyone tou pre sant la pou sipòte miltiplikasyon ak operasyon filtre san yo pa konsome resous lojik jeneral.Antre ak pwodiksyon eleman yo distribye nan perimèt aparèy la, sa ki pèmèt sipò pou estanda siyal miltip ak koòdone gwo vitès pandan y ap kenbe aksè balanse nan lojik entèn la ak estrikti memwa.

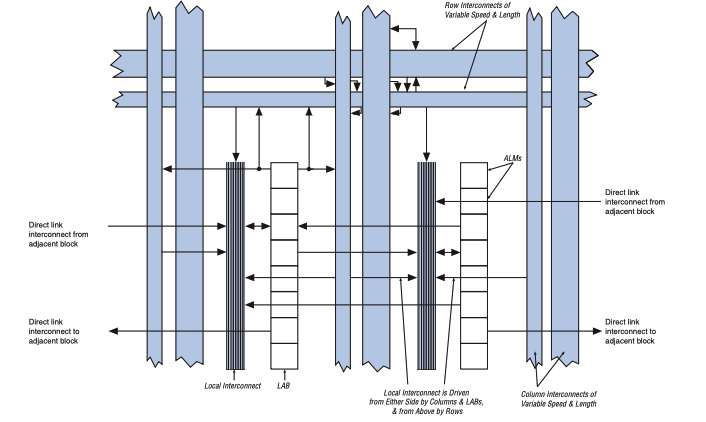

Estrikti LAB nan EP2S60F1020I4

Estrikti EP2S60F1020I4 ki te òganize otou yon blòk lojik, gwoupe plizyè Modil lojik adaptab ki konekte atravè koneksyon lokal, ranje, ak kolòn ki varye longè ak vitès.Chak LAB lye ak blòk adjasan yo atravè koneksyon dirèk ki diminye reta routage pou lojik vwazen yo.Liy entèkoneksyon lokal yo bay chemen kout latansi ki ba nan LAB a, pandan y ap entèkoneksyon ranje ak kolòn pèmèt distribisyon siyal atravè pi gwo rejyon aparèy la.Koneksyon vètikal pèmèt siyal yo pase ant LABs anwo ak anba a, sipòte plasman lojik fleksib ak routage siyal previzib nan tout twal la pwogramasyon.

Aplikasyon pou EP2S60F1020I4

Ekipman enfrastrikti telekominikasyon yo

EP2S60F1020I4 yo itilize nan ekipman kominikasyon fiks ki jere koule done kontinyèl ak manyen siyal estriktire.Gwo kapasite lojik li sipòte travay tankou pwosesis pake, kontwòl ankadreman, ak kowòdinasyon distribisyon nan estasyon baz ak nœuds rezo yo.Antre lajè ak pwodiksyon ranje pèmèt koneksyon dirèk nan plizyè chemen done ak entèfas kontwòl.

Sistèm enfòmatik entegre pèfòmans segondè

Nan platfòm enfòmatik entegre, aparèy sa a konbine lojik kontwòl, mouvman done, ak fonksyon pwosesis nan yon sèl inite pwogramasyon.Li sipòte operasyon paralèl ki ede jere chaj travay konplèks pandan y ap kenbe konpòtman sistèm previzib.Sa fè li apwopriye pou sistèm entegre ki mande pou entegrasyon dans ak pèfòmans fiks.

Otomatik Endistriyèl ak Sistèm Kontwòl

EP2S60F1020I4 aplike nan sistèm automatisation kote yo mande kontwòl kowòdone ak repons rapid.Li sipòte siveyans an tan reyèl, sekans, ak lojik kontwòl pou machin ak ekipman pwosesis.Estrikti li pèmèt plizyè bouk kontwòl ak chemen done yo opere ansanm san entèferans.

Akizisyon Done ak Platfòm Pwosesis Siyal

Aparèy sa a byen adapte pou platfòm ki kolekte epi trete gwo kantite done dijital.Sou chip memwa sipòte tanpon ak depo entèmedyè, pandan y ap lojik paralèl pèmèt manyen done estriktire.Karakteristik sa yo ede kenbe koule done ki konsistan nan sistèm mezi ak pwosesis.

Rezo ak Chanje Ekipman

Gwo kantite antre ak pwodiksyon broch ki disponib pèmèt EP2S60F1020I4 a koòdone ak pò miltip ak siyal kontwòl.Li sipòte sistèm rezo fiks ki mande ki estab routage done ak konpòtman chanje.Aparèy la okipe chemen siyal kowòdone pandan y ap kenbe distribisyon previzib.

Aerospace ak sistèm defans ak operasyon tanperati lajè

Ranje tanperati ki sipòte a pèmèt itilize nan sistèm ki ekspoze a chanje kondisyon tèmik.Aparèy la sipòte operasyon ki estab nan anviwònman kote konpòtman konsistan obligatwa sou peryòd opere long.Sa fè li apwopriye pou pyès ki nan konpitè deplwaye nan platfòm kontwole ak jaden ki baze sou.

Avantaj ak dezavantaj nan EP2S60F1020I4

Avantaj

• Gwo dansite lojik sipòte entegrasyon sistèm dijital konplèks

• Gwo kantite itilizatè antre ak pwodiksyon broch senplifye sistèm lajè entèfas

• Anpil nan memwa chip diminye depandans sou aparèy memwa ekstèn

• Laj ranje tanperati opere sipòte itilize nan anviwònman kontwole ak piman bouk

• Konpòtman tan previzib sipòte operasyon sistèm ki estab ak repete

Dezavantaj

• Konsomasyon pouvwa ki pi wo konpare ak pi ba dansite aparèy pwogramasyon

• Gwo pake FBGA ogmante konpleksite layout tablo

• Mande atansyon pouvwa ak jesyon tèmik nan desen dans

• Pa apwopriye pou aplikasyon ki bezwen pakè kontra enfòmèl ant oswa ki ba konte

EP2S60F1020I4 Altènatif

Nimewo Pati	Manifakti	Karakteristik kle	Sèvi ak Ka / Nòt
EP2S60F1020I5	Intel	Gwo dansite Stratix II FPGA ak yon gwo kantite eleman lojik ak blòk memwa entegre.Ki fèt pou asanble sifas-mòn ak operasyon serye atravè chenn tanperati endistriyèl.	Yo itilize nan enfrastrikti telekominikasyon, pwosesis done gwo vitès, ak sistèm entegre avanse ki mande pou pèfòmans enfòmatik fò.
EP2S60F1020C4	Intel	Komèsyal-tanperati Stratix II FPGA ofri menm achitekti debaz ak resous memwa kòm vèsyon endistriyèl, optimize pou anviwònman kontwole.	Apwopriye pou rezo pyès ki nan konpitè, sistèm akizisyon done, ak platfòm kalkile yo itilize nan kondisyon andedan kay la oswa reglemante.
EP2S60F1020C4N	Intel	Variant sa a kenbe achitekti lojik pèfòmans segondè Stratix II pandan y ap sipòte anbalaj kontra enfòmèl ant sifas mòn pou layout PCB dans.	Byen adapte pou gwo platfòm entegre, sistèm kominikasyon, ak desen ki mande gwo dansite lojik ak itilizasyon efikas espas tablo.

Konsènan Intel

Intel se yon konpayi teknoloji mondyal li te ye pou konsepsyon platfòm dijital yo itilize atravè sistèm enfòmatik, kominikasyon ak entegre.Dosye pwodwi li yo kouvri lojik pwogramasyon, processeurs, solisyon memwa, ak lojisyèl sipò ki pèmèt konsepsyon sistèm fleksib ak lavi sèvis long.Intel konsantre sou achitekti évolutive ki sipòte yon pakèt pèfòmans ak bezwen entegrasyon, soti nan kontwòl entegre ak gwo platfòm done kondwi.Konpayi an kenbe dokimantasyon teknik vaste ak ekosistèm devlopman ki sipòte konsepsyon serye, validation, ak antretyen sistèm alontèm nan plizyè domèn aplikasyon.

Konklizyon

EP2S60F1020I4 la vle di pou gwo dansite lojik li yo, sipò I/O lajè, ak bonjan resous memwa sou chip.Ou ka sèvi ak li pou okipe kontwòl konplèks ak travay done pandan w ap kenbe konpòtman tan previzib.Bank fleksib I/O li yo fè li pi fasil pou konekte diferan entèfas ak estanda siyal.Gwo pake FBGA a sipòte desen dans, menm si li mande pou planifikasyon atansyon.Avèk sipò pou ranje tanperati lajè, li adapte sistèm ki bezwen operasyon ki estab sou tan.An jeneral, li ba ou yon balans solid nan pèfòmans, entegrasyon, ak fyab.
