EPF8820ARC208-4 Gid FPGA: Karakteristik, Achitèk, Aplikasyon, ak Pwogramasyon

Atik sa a se sou EPF8820ARC208-4 la, yon chip espesyal yo itilize nan elektwonik.Li eksplike ki sa chip la fè, ki jan li fonksyone, ak ki kote li ka itilize.Ou pral aprann sou pati li yo, ki jan yo mete l 'kanpe, e poukisa toujou sèvi ak li jodi a nan bagay sa yo tankou radyo, machin, machin, ak plis ankò.Li montre tou ki jan li konpare ak lòt bato menm jan an.

Katalòg

Ki sa ki EPF8820ARC208-4 la?

A EPF8820ARC208-4 se yon aparèy Legacy FPGA soti nan Flex 8000 seri a devlope pa Altera, kounye a anba Intel pwogramasyon solisyon gwoup.Ki fèt lè l sèvi avèk yon CMOS SRAM ki baze sou achitekti, li ki dwe nan yon fanmi nan reconfigurable aparèy lojik ki te make yon faz nan devlopman lojik pwogramasyon.Seri a Flex 8000 te rekonèt pou estrikti versatile lojik li yo ak évolutive konekte, apwopriye pou jeneral-bi entegrasyon dijital.EPF8820ARC208-4 la espesyalman tonbe nan yon Variant klas mitan-vitès nan seri sa a, ak kapasite konekte.Li pataje achitekti li yo ak lòt vitès-klas varyant tankou ‑2, ‑ 3, ak ‑ 5, diferan prensipalman nan pèfòmans distribisyon.

Kap chèche EPF8820ARC208-4?Kontakte nou yo tcheke stock aktyèl, tan plon, ak prix.

EPF8820ARC208-4 Karakteristik

• Flex 8000 achitekti

EPF8820ARC208-4 la bati sou Achitèk Flex 8000 Altera a, ki itilize SRAM ki baze sou konfigirasyon pou nan-sistèm pwogramasyon.Li bay yon solisyon pri-efikas ak fleksib pou mitan-ranje aplikasyon pou dansite lojik.

• Dansite lojik

Aparèy sa a entegre 672 eleman lojik, fournir apeprè 8,000 pòtay sistèm ka itilize.Li ofri yon balans apwopriye ant konpleksite ak pèfòmans pou kontwòl entegre, lojik lakòl, ak desen machin eta a.

• 5V Nwayo ak multivolt ™ I/O sipò

Opere sou yon ekipman pou 5V, aparèy la tou sipòte 3.3V ak 5V I/O estanda lè l sèvi avèk multivolt ™ I/O teknoloji.Sa fè li adaptab pou melanje-vòltaj sistèm ak eritaj entèfas.

• Nan-sikwi rprogramabl konfigirasyon

EPF8820ARC208-4 la se SRAM ki baze sou ak sipò nan-sikwi konfigirasyon lè l sèvi avèk ekstèn seri oswa paralèl Proms.Li pèmèt pou dènye nouvèl konsepsyon rapid ak rkonfigurasyon san yo pa retire aparèy la soti nan kous la.

• FastTrack entèrkonekte routage

Estrikti FastTrack li yo konekte bay yon previzib, gwo vitès twal routage.Achitekti sa a sipòte plasman lojik efikas ak kontwòl distribisyon, pèmèt pèfòmans konsepsyon senp.

• Pote ak chenn kaskad pou aritmetik

Chenn dedye pote ak cascade amelyore aplikasyon an nan fonksyon aritmetik tankou adè ak kontè.Karakteristik sa yo diminye lojik reta ak senplifye konstriksyon an nan operasyon matematik konplèks.

• PCI konfòmite otobis (Rev 2.2)

Aparèy sa a konfòm ak revizyon PCI lokal la spesifikasyon otobis 2.2, fè li apwopriye pou itilize nan psi ki baze sou sistèm yo.Li sipòte 5V-toleran anviwònman siyal PCI.

• JTAG Boundary Scan Sipò

EPF8820ARC208-4 la gen ladan bati-an IEEE 1149.1 (JTAG) kapasite fwontyè-eskanè.Sa a fasilite debogaj, tès tablo, ak nan-sistèm verifikasyon san yo pa egzije sikwi adisyonèl.

• Pwogramasyon Slew To Kontwòl

Chofè pwodiksyon li yo prezante pwogramasyon pwogramasyon pousantaj kontwòl, ede pou misyon pou minimize bri oblije chanje.Sa a se benefisye nan gwo vitès desen pou entegrite siyal.

• Ba-pouvwa mòd sibstiti

Ki fèt pou efikasite pouvwa, aparèy la konsome mwens pase 0.5mA nan mòd ki sibstiti an.Sa a pèmèt sistèm yo konsève pouvwa pandan peryòd san fè anyen konsa oswa inaktif.

• Tanperati opere: 0 ° C a 70 ° C

Eleman an opere fiable nan yon seri tanperati komèsyal nan 0 ° C a 70 ° C.Li se ideyal pou itilizasyon jeneral-bi nan anviwònman kontwole.

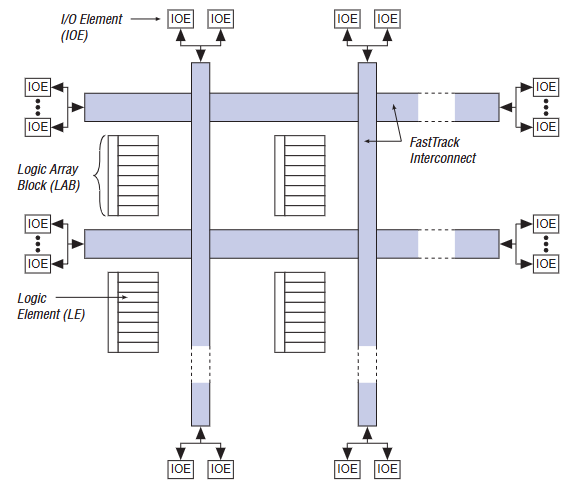

Flex 8000 dyagram blòk

Dyagram lan montre estrikti entèn la ak ki jan FPGA a pwosesis lojik ak koneksyon.Nan sant la yo se blòk yo etalaj lojik (laboratwa), ki gen eleman lojik miltip (LES).Sa yo LES yo pwogramasyon epi yo ka configuré fè nan yon pakèt domèn travay lojik, sipòte tou de konbinezon ak sekans desen.Fleksibilite sa a pèmèt pou aplikasyon koutim sikwi dijital.

Anviwon laboratwa yo se eleman yo I/O (IOES), ki okipe kominikasyon ant FPGA a ak aparèy ekstèn.Yo sipòte opinyon, pwodiksyon, ak siyal bidirèksyonèl pandan y ap akomode diferan nivo vòltaj.Konekte tout pati yo se FastTrack entèrkonèkte a, yon sistèm routage gwo vitès ki lye laboratwa ak Ioes avèk efikasite.Sa a konfigirasyon asire vit transfè done, lis routage siyal, ak pèfòmans serye atravè aplikasyon pou divès kalite nan Flex 8000 seri a.

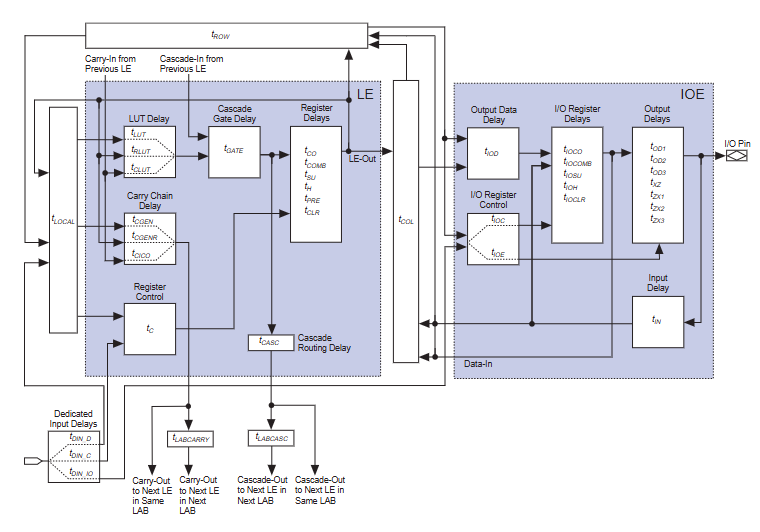

Flex 8000 mòd distribisyon

Dyagram nan mete aksan sou ki jan reta afekte pwosesis lojik ak koule siyal nan FPGA la.Anndan chak eleman lojik (LE), faktè distribisyon tankou Passage Table (LUT) reta, pote reta chèn, ak enskri konfigirasyon/kenbe fwa detèmine ki jan byen vit operasyon lojik reponn a chanjman opinyon.Sa yo reta entèn yo enpòtan pou kenbe operasyon egzat ak ki estab, espesyalman nan vit-chanje sikwi.

Pou operasyon I/O, mòd nan distribisyon montre ki jan siyal konpòte yo jan yo antre nan ak sòti FPGA la.Pwen kle yo gen ladan reta pwodiksyon, osi byen ke konfigirasyon opinyon ak fwa kenbe, ki defini konbyen tan siyal ekstèn bezwen yo dwe ki estab pou kaptire done kòrèk.Dyagram lan tou esplike reta ant konekte LES, ki gen ladan pote ak chemen cascade, ki enpak koule nan lojik atravè aparèy la.Tout ansanm, eleman sa yo distribisyon asire senkronize, serye pèfòmans atravè achitekti Flex 8000 la.

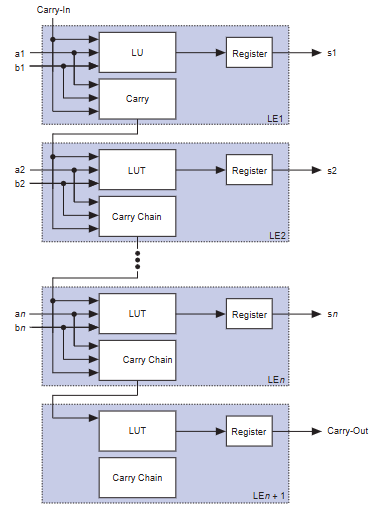

Flex 8000 pote operasyon chèn

Operasyon an chèn pote nan EPF8820ARC208-4 Flex 8000 la ki fèt fè kalkil vit aritmetik pa ki lye ak eleman lojik miltip (LES) ansanm.Chak LE gen yon tab gade-up (LUT), yon sikwi lojik pote, ak yon enskri.Pwosesis la kòmanse ak yon siyal pote-an k ap antre nan premye LE a (LE1), ki, ansanm ak entrain A1 ak B1, pwodui yon pwodiksyon sòm (S1) ak yon siyal pote.

Sa a se siyal pote Lè sa a, pase dirèkteman nan LE nan pwochen nan chèn lan (LE2, LE3, ak sou sa), sa ki pèmèt chak LE kalkile pwodiksyon pwòp sòm li yo (S2 a SN) lè l sèvi avèk entrain li yo ak pote a fèk ap rantre.LE ki sot pase a nan sekans lan jenere final la pote-soti siyal, ranpli operasyon an.Estrikti chèn sa a pote rapid, efikas adisyon, ideyal pou bilding adilt, kontè, ak lòt lojik ki baze sou aritmetik nan achitekti Flex 8000 la.

EPF8820ARC208-4 Espesifikasyon

Lèt	Paramèt
Fabrikan	Altera/Intel
Seri	Flex 8000
Anbalaj	Plato
Estati pati	Demode
Kantite laboratwa/CLBS	84
Kantite eleman lojik/selil	672
Kantite I/O	152
Kantite pòtay	8000
Vòltaj - Pwovizyon pou	4.75V ~ 5.25V
Kalite aliye	Sifas mòn
Tanperati opere	0 ° C ~ 70 ° C (TA)
Pake / Ka	208-BFQFP ekspoze pad
Pake aparèy founisè	208-RQFP (28x28)

EPF8820ARC208-4 Aplikasyon

1. Pwosesis siyal dijital (DSP) ak kontwòl done-chemen

EPF8820ARC208-4 la byen adapte pou mete ann aplikasyon fonksyon DSP koutim akòz dansite lojik modere li yo ak achitekti routage efikas.Li ka okipe done-chemen manipilasyon pou operasyon tankou filtraj, batman, ak transfòmasyon nan gwo vitès siyal dijital.

2. Custom Entèfas otobis ak Coprocessor offloading

Avèk gwo kantite li yo nan I/O broch ak multivolt ™ sipò, sa a FPGA se souvan itilize nan konsepsyon interfaces periferik koutim oswa pon enkonpatib nivo lojik.Li sèvi tou kòm yon ko-processeur ki debake kontwòl repetitif oswa done-manyen travay soti nan processeur prensipal la.

3. Software-defini radyo ak pwosesis kominikasyon

Fleksibilite aparèy la ak kapasite yo dwe reprogramasyon fè li ideyal pou aplikasyon pou tankou lojisyèl-defini radyo (SDR), kote rapid batman oswa pwotokòl ka chanje.Li ka dinamik okipe kodaj, dekodaj, ak jesyon siyal atravè kouch kominikasyon.

4. ASIC Prototype ak Materyèl Imilasyon

EPF8820ARC208-4 la se souvan itilize pandan faz la prototip nan devlopman ASIC.Achitekti reprogramasyon li yo pèmèt validasyon vit, tès, ak simulation distribisyon nan desen dijital konplèks anvan komèt Silisyòm.

5. Vwa rekonesans ak motè chifreman

Sa a FPGA se kapab nan mete ann aplikasyon medyòm-konpleksite lojik tankou tiyo rekonesans vwa ak algoritm kriptografik.Prezans nan chenn pote ak anrejistre mwen/OS asire kalkil vit ak ba-latansi pwosesis siyal ki nesesè pou aplikasyon sa yo.

6. Sistèm kontwòl endistriyèl ak instrumentation

Distribisyon an previzib, gwo fanout kontwòl synchronous, ak blòk lojik fleksib fè sa a FPGA apwopriye pou sistèm automatisation endistriyèl.Li se souvan yo itilize nan distribisyon pwogramasyon, kontwòl eta-machin, ak sikwi kondisyone siyal.

7. Aerospace ak defans Sistèm Embedded

Aparèy sa a itilize nan avyon ak elektwonik defans kote fleksibilite konfigirasyon ak operasyon serye nan anviwònman kontwole yo bezwen.Li sipòte loading firmwèr sekirite ak ofri ba pouvwa ki sibstiti, ki benefisye aplikasyon pou misyon-kritik.

8. Modil elektwonik otomobil

Nan otomobil elektwonik, EPF8820ARC208-4 la ka jwenn nan modil kontwòl manyen tradiksyon lojik, diagnostics, oswa done agrégation ant detèktè ak santral ECUs.Nati rkonfigurab li pèmèt dènye enfòmasyon ak amelyorasyon menm apre deplwaman.

9. Telekominikasyon oblije chanje ak manyen pwotokòl

Nan sistèm telecom, FPGA sa a sipòte chanje lojik, manyen pwotokòl, ak jesyon distribisyon.Li ka adapte yo ak divès kalite estanda siyal, asire konpatibilite ak upgradability nan rezo kominikasyon dinamik.

EPF8820ARC208-4 Pati ki sanble

Isit la se yon tab konparezon nan EPF8820ARC208-4 ak pati ki pi enpòtan li yo ki sanble soti nan menm Flex8000 fanmi an:

Nimewo pati	Vitès	Kalite pake	Mwen/o broch	Eleman lojik	Klas tanperati
EPF8820ARC208-4	–4 (debaz)	208-PIN QFP	152	672	Komès
EPF8820ARC208-2	–2 (pi dousman)	208-PIN QFP	152	672	Komèsyal (0-70 ° C)
EPF8820ARC208-3	–3 (mwayen)	208-PIN QFP	152	672	Komès
EPF8820ARC208-5	–5 (pi vit)	208-PIN QFP	152	672	Komès
EPF8820AQC208-4	–4	208-PIN QFP (AQC)	152	672	Komès
EPF8820ARI208-4H	–4	208-PIN QFP	152	672	Endistriyèl (–40–85 ° C)

EPF8820ARC208-4 Etap Pwogramasyon

1. Jenere dosye konfigirasyon

Kòmanse pa kreye dosye a konfigirasyon lè l sèvi avèk lojisyèl devlopman Altera a tankou Max+Plus II oswa Quartus.Dosye sa a, tipikman alantou 16kb nan gwosè, gen Bitstream konplè ki nesesè yo defini lojik la ak routage nan EPF8820arc208-4 la.

2. Chwazi konplo konfigirasyon

Chwazi yon metòd konfigirasyon apwopriye ki baze sou kondisyon sistèm: swa aktif seri/paralèl (kote FPGA a kontwole loading) oswa pasif seri/paralèl (kote yon kontwolè ekstèn manch konfigirasyon).Metòd pasif yo se ideyal pou sistèm ki mande nan-jaden rprogramasyon oswa dènye dinamik.

3. Mete kanpe koneksyon pyès ki nan konpitè

Konekte liy konfigirasyon ki nesesè yo tankou NCONFIG, CONF_DONE, DCLK, ak DATA0 ant FPGA a ak aparèy memwa konfigirasyon ou chwazi a (eg, EPC1, EPC1213).Asire ke rale-up rezistans ak sous revèy yo byen configuré matche ak mòd nan konfigirasyon chwazi.

4. Inisyalizasyon pouvwa-sou

Lè sistèm nan pouvwa moute oswa NCONFIG deklare, FPGA a antre nan mòd konfigirasyon ak kote tout mwen/eksplwatasyon nan yon kondisyon tri-eta.Aparèy la se kounye a pare yo aksepte done yo konfigirasyon ki baze sou konplo a fil elektrik ou aplike.

5. Chaje done konfigirasyon

Nan mòd aktif, FPGA a chache done ki sòti dirèkteman nan EPROM a lè l sèvi avèk osilator entèn li yo.Nan mòd pasif, yon processeur lame oswa kontwolè konfigirasyon bay done yo, ak pwosesis la konplete lè siyal la conf_done ale segondè.

6. Inisyalizasyon entèn ak tranzisyon nan mòd itilizatè

Yon fwa se bitstream a konplètman chaje ak conf_done deklare, FPGA a fè inisyalizasyon entèn, kouche anrejistre, ak pèmèt itilizatè mwen/O.Aparèy la Lè sa a, kòmanse egzekite konsepsyon nan lojik pwograme nan li.

7. Si ou vle rkonfigurasyon

Ou ka deklanche yon sik rkonfigurasyon pa rale Nconfig Low, ki retabli aparèy la ak re-antre nan mòd konfigirasyon.Sa a pèmèt pou vit, nan-sistèm dènye oswa falbak rekiperasyon lojik, ak tout pwosesis la reprogramasyon tipikman ranpli nan anba 100 milisgond.

EPF8820ARC208-4 Avantaj

• Balanse chwa vitès-klas

EPF8820ARC208-4 la ofri yon balans ideyal ant pèfòmans ak pri, fè li pi vit pase pi ba-klas –2 oswa –3 varyant pandan y ap evite pwen an pri ki pi wo nan klas la vitès –5.Sa a pèmèt yo satisfè kondisyon distribisyon san yo pa overpaying pou baro rès.

• Previzib reta routage pou lojik kontwòl

Gras a amann-grenn li yo orizontal routage ak konsistan chemen reta, EPF8820ARC208-4 la bay previzibilite ekselan distribisyon.Sa a se itil nan kontwòl-oryante oswa eta-machin-lou desen

• Vit nan-rkonfigurasyon

Estrikti SRAM ki baze sou li pèmèt konfigirasyon nan mwens pase 100 milisgond, pèmèt dènye mikrolojisyèl ak lojik fallback nan sistèm ap viv la.Sa a se valab nan aplikasyon pou aleka oswa misyon-kritik kote D 'dwe minimize.

• Pri-efikas

Pou aplikasyon ki mande alantou 8,000 pòtay sistèm, EPF8820ARC208-4 a bay jis kantite lajan an dwa nan lojik san yo pa sou tèt la nan pi gwo FPGA modèn.Sa a kenbe BOM depans ki ba pandan y ap satisfè kondisyon fonctionnalités.

• Senplifye entegrasyon melanje-vòltaj

Avèk sipò natif natal pou tou de 3.3V ak 5V I/O siyal, aparèy la senplifye konsepsyon sistèm lè entèfas ak eritaj TTL oswa konpozan melanje-vòltaj.Sa a elimine bezwen pou plis nivo chanjman, ekonomize espas tablo ak pri.

EPF8820ARC208-4 Dimansyon anbalaj

• Kalite pake: 208-PIN RQFP (rektangilè kwadwilatè plat pake)

• Gwosè kò (D × E): 30.60 mm × 30.60 mm

• Pake deskripsyon (D1 × E1): apeprè 28.00 mm × 28.00 mm

• Anplasman plon (e): 0.50 mm

• Plon longè (L): 0.60 mm tipik (ranje: 0.45 mm a 0.75 mm)

• Plon lajè (B): 0.17 mm tipik (ranje: 0.17 mm a 0.27 mm)

• Ang plon: 0 ° a 8 °

• Kalite aliye: Sifas mòn

EPF8820ARC208-4 manifakti

EPF8820ARC208-4 la manifaktire pa Altera Corporation, yon konpayi pyonye nan jaden an nan aparèy lojik pwogramasyon (PLDs) ak jaden-pwogramasyon ranje pòtay lavil (FPGAs).Altera orijinal devlope Flex 8000 fanmi an, ki aparèy sa a ki dwe, ofri yon achitekti rkonfigurab pwepare pou aplikasyon pou lojik mitan-dansite.Nan 2015, Altera te rann pa Intel Corporation, ak pwodwi a kontinye ap sipòte anba gwoup solisyon pwogramasyon Intel a.Sepandan, nan 2024-2025, Intel re-etabli Altera kòm yon mak otonòm, reyafime konsantre li yo sou devlopman FPGA ak sipò alontèm.Pandan ke EPF8820ARC208-4 la ofisyèlman klase kòm demode, eritaj manifakti li yo rete mare nan eritaj Altera a nan fournir serye, fleksib, ak lajman adopte solisyon lojik pwogramasyon.

Konklizyon

EPF8820ARC208-4 la se yon chip fleksib ak serye ki ofri yon melanj bon nan vitès, karakteristik, ak pri.Li travay byen nan anpil sistèm diferan paske li ka reprogramasyon, sipòte tension diferan, ak manch matematik ak kontwòl travay byen vit.Konsepsyon li yo ede asire w ke siyal deplase san pwoblèm epi avèk presizyon.Menm si li la kounye a konsidere kòm yon pati ki pi gran oswa sispann, li la toujou itil nan sistèm ki bezwen pèfòmans ki estab epi yo pa ka fasil chanje nan plus bato.Sa fè li yon opsyon entelijan pou dènye, reparasyon, oswa sipò alontèm nan pi gran elektwonik.
