Gid sa a eksplike tout bagay ou bezwen konnen sou EPM570F256C5 a, yon ti men pwisan chip pwogramasyon soti nan Intel a Max® II fanmi an.Li te fè pou elektwonik ki bezwen vire sou imedyatman, sèvi ak ti pouvwa, ak travay fiable san yo pa bezwen bato memwa siplemantè.Nan gid sa a, ou pral aprann sou karakteristik chip la, ki jan li fonksyone anndan, kote li te itilize, ki jan yo pwogram li, e poukisa li pi bon pase lòt bato menm jan an.Si ou ap bati yon aparèy entelijan oswa machin kontwole, gid sa a ede ou konprann ki jan EPM570F256C5 a ka fè konsepsyon ou travay pi byen ak pi vit.

Katalòg

EPM570F256C5 Apèsi sou lekòl la

A EPM570F256C5 se yon CPLD pèfòmans-wo soti nan Intel a Max® II fanmi, pwepare pou aplikasyon pou ki mande ki pa temèt konfigirasyon, konsomasyon pouvwa ki ba, ak enstantane-sou kapasite.Bati sou yon 180 nm flash ki baze sou CMOS pwosesis, li entegre 440 macrocells ak sipòte jiska 160 itilizatè I/O broch, fè li ideyal pou modere-dansite desen lojik.Aparèy la opere nan swa 2.5V oswa 3.3V ak reyalize yon frekans revèy maksimòm de 304 megaèrts ak yon reta tipik pwopagasyon nan alantou 5.4 ns.EPM570F256C5 sipòte pwogramasyon nan-sistèm (ISP) nan JTAG, sa ki pèmèt dènye konfigirasyon fasil menm apre deplwaman.Kòm yon pati nan seri a MAX® II, li benefisye de ranfòse milti-vòltaj I/O sipò ak pèfòmans demaraj serye san yo pa bezwen an pou ROM bòt ekstèn.Sipòte pa Intel a Quartus® II Suite Software, ou gen aksè a zouti konsepsyon gaya ak karakteristik simulation pou entegrasyon senp.

Si w ap planifye yo sèvi ak EPM570F256C5 a nan sistèm évolutive ou entegre, kounye a nan yon tan gwo yo mete yon lòd esansyèl avèk nou pou nou ka asire w ke ou gen yon rezèv fiks lè ou bezwen li.

EPM570F256C5 CAD Modèl

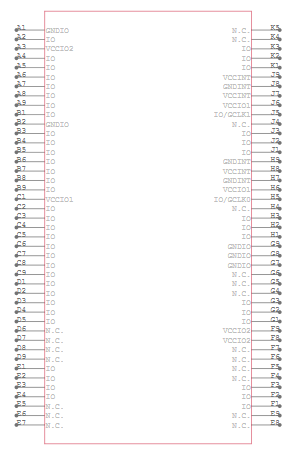

EPM570F256C5 senbòl

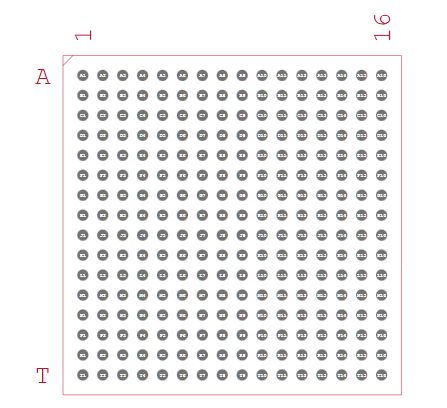

EPM570F256C5 anprint

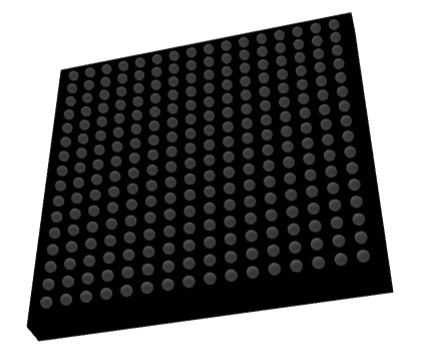

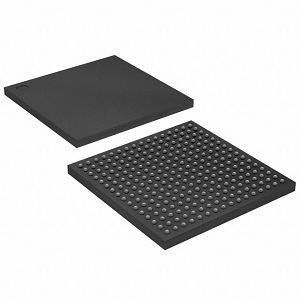

EPM570F256C5 3D modèl

EPM570F256C5 Karakteristik

• Macrocells: EPM570F256C5 a entegre 440 MacroCells, ki sèvi kòm blòk yo bilding pou mete ann aplikasyon fonksyon lojik konplèks ak desen koutim dijital nan yon anprint kontra enfòmèl ant.

• Pwogramasyon I/O broch: Aparèy sa a bay jiska 160 itilizatè-configurable D '/broch pwodiksyon, sa ki pèmèt fleksib entèfas ak konpozan ekstèn, detèktè, ak sistèm pou kondisyon aplikasyon divès.

• High-vitès pèfòmans (Jiska 304 megaèrts): Avèk sipò pou frekans revèy jiska 304 megaèrts ak reta ki ba pwopagasyon nan alantou 5.4 ns, li asire rapid pwosesis siyal ak gwo-vitès ekzekisyon lojik nan aplikasyon pou tan-sansib.

• Flash ki baze sou konfigirasyon ki pa temèt: Bati ak memwa flash, aparèy la konsève konfigirasyon li yo menm apre pouvwa-off, bay enstantane-sou kapasite san yo pa egzije ron bòt ekstèn oswa aparèy konfigirasyon.

• Nan-sistèm pwogramasyon (ISP): EPM570F256C5 la sipòte pwogram JTAG ki baze sou, pèmèt ou nan pwogram oswa rprograme aparèy la dirèkteman sou tablo a sikwi, fasilite devlopman rapid ak dènye.

• Embedded itilizatè Flash memwa (UFM): Li gen ladan 8 Kbits nan depo ki pa temèt UFM ki ka itilize nan magazen done, anviwònman aparèy, oswa konstan kalibrasyon byen nan chip la.

• Multi-Voltage I/O konpatibilite: Aparèy la sipòte nan yon pakèt domèn nivo lojik ki gen ladan 1.5V, 1.8V, 2.5V, ak 3.3V, ki pèmèt entegrasyon san pwoblèm ak divès kalite sistèm dijital ak interfaces.

• Ultra-ba konsomasyon pouvwa sibstiti: Avèk kouran sibstiti osi ba ke 25 µA, se aparèy la optimisé pou efikasite enèji, fè li ideyal pou batri ki mache ak sistèm ba-pouvwa entegre.

• Sipò cho-kou. : Ka CPLD a dwe san danje eleman oswa retire nan yon sistèm ap viv san yo pa sa ki lakòz domaj elektrik oswa koripsyon done, amelyore antretyen sistèm ak fleksibilite.

EPM570F256C5 Dyagram blòk

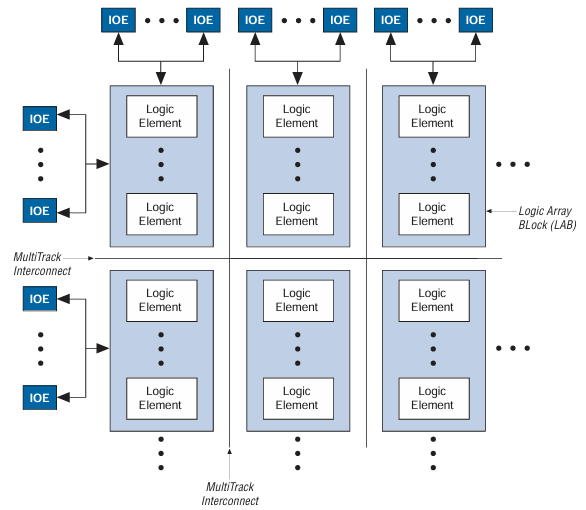

Dyagram nan blòk nan EPM570F256C5 a montre yon Layout estriktire tipik nan CPLD (konplèks aparèy lojik pwogramasyon) achitekti soti nan fanmi Max® II Intel la.Nan nwayo a nan dyagram lan yo se plizyè blòk etalaj lojik (laboratwa), chak te fè leve nan plizyè eleman lojik (LES) anpile vètikal.Eleman sa yo lojik yo se inite yo bilding ki fè operasyon lojik tankou ak, oswa, XOR, ak baskile-flops pou depo.

Ki antoure laboratwa yo se ioes (opinyon/eleman pwodiksyon) mete sou tèt la, kite, ak bor anba.Ioes sa yo jere kominikasyon ant lojik entèn la ak broch ekstèn nan aparèy la.Chak IOE lye nan multitrack entèrkonèkte, ki pèmèt siyal yo vwayaje atravè CPLD a epi konekte nenpòt eleman lojik ak lòt moun oswa ak opinyon/broch pwodiksyon.Sa a sistèm routage fleksib se kle nan pèmèt fonksyon yo lojik koutim ki pwogram nan aparèy la.

EPM570F256C5 Espesifikasyon

Lèt	Paramèt
Fabrikan	Altera/Intel
Seri	Max® II
Anbalaj	Plato
Estati pati	Aktif
Kalite pwogramasyon	Nan sistèm pwogramasyon
Reta tan TPD (1) Max	5.4 ns
Pwovizyon pou vòltaj - Entèn	2.5V, 3.3v
Kantite eleman lojik/blòk	570
Kantite macrocells	440
Kantite I/O	160
Tanperati opere	0 ° C ~ 85 ° C (TJ)
Kalite aliye	Sifas mòn
Pake / Ka	256-BGA
Pake aparèy founisè	256-FBGA (17x17)
Nimewo pwodwi baz	EPM570

EPM570F256C5 Aplikasyon

Sistèm entèlijans atifisyèl (AI)

EPM570F256C5 a souvan itilize kòm yon pon kontwòl nan AI tribin pyès ki nan konpitè, jere distribisyon, kowòdinasyon, ak kominikasyon periferik.Li bay lojik lakòl ki ede senkronize koule done ant inite pwosesis ak modil memwa nan AI motè enferans ak akseleratè.

5G Kominikasyon Enfrastrikti

Nan estasyon baz 5G ak pyès ki nan konpitè rezo, CPLD sa a ede aplike fonksyon lojik koutim pou gwo vitès siyal routage ak jesyon pwotokòl.Kapasite enstantane-sou li yo ak itilizasyon pouvwa ki ba fè li byen adapte pou pwosesis kwen ak anviwònman latansi-kritik.

Cloud Computing Materyèl

EPM570F256C5 a itilize nan sèvè ak sistèm nwaj pou jere sekans pouvwa, siveyans tèmik, fonksyon kontwòl tablo, ak sekirite mekanis bòt.Nati ki pa temèt li yo asire lojik sistèm lan disponib imedyatman pandan sik pouvwa-up.

Aparèy kominikasyon san fil

Li aji kòm yon tradiktè pwotokòl oswa modil kontwòl nan routeurs san fil ak repeteur siyal, kote se koutim lojik dijital ki nesesè yo sipòte estanda koòdone ak divès kalite manyen siyal.

Automatisation endistriyèl ak sistèm kontwòl

EPM570F256C5 sipòte kontwòl ak Capteur entèfas nan PLCs, contrôleur motè, ak modil automatisation faktori.Li gaya flash ki baze sou lojik ak ISP karakteristik fè li fasil mete ajou nan-jaden san yo pa retire pyès ki nan konpitè.

Entènèt nan bagay sa yo (IoT) aparèy

Mode ultra-ba pouvwa li yo ki sibstiti ak ti anprint fè li pafè pou kontra enfòmèl ant, batri-opere aparèy IoT.Li sipòte travay lojik tankou done filtraj, siveyans eta a, ak koneksyon pon pou kay entelijan oswa detèktè anviwònman an.

Aparèy medikal

Yo te jwenn nan enstriman dyagnostik ak ekipman siveyans, EPM570F256C5 kontwole distribisyon an, operasyon pran echantiyon, ak aparèy entèfas.Fyabilite li yo ak flash ki baze sou kostim lojik kritik anviwònman medikal kote presizyon ak demaraj imedya yo bezwen.

EPM570F256C5 Pati ki sanble

• EPM570F256C5RR

• EPM570GF100C5N

• EPM570F256I5N

EPM570F256C5 Pwogramasyon Etap

1. Enstale Quartus II lojisyèl: Enstale lojisyèl Quartus II nan sit entènèt ofisyèl Intel la.Asire ou chwazi yon vèsyon konpatib ak seri a MAX II ak sistèm opere ou.Zouti sa a pral itilize nan konsepsyon lojik, konpile pwojè ou a, ak pwogram EPM570F256C5 aparèy la.

2. Kreye yon nouvo pwojè : Open Quartus II ak kreye yon nouvo pwojè pa ki espesifye anyè a pwojè, non, ak tèt-nivo dosye konsepsyon.Pandan seleksyon aparèy la, chwazi EPM570F256C5 a matche ak CPLD a sib ou se pwogramasyon.

3. Mete konsepsyon an (schematic oswa hdl): Devlope lojik dijital ou lè l sèvi avèk swa dyagram schematic oswa kòd HDL (VHDL/Verilog).Bay kote PIN yo kòrèk dapre PCB ou schematic asire kòrèk routage siyal nan aparèy la nan I/O.

4. Konpile konsepsyon an: Kouri yon konpilasyon konplè nan pwojè a.Etap sa a tcheke pou erè konsepsyon, sentèz lojik la, ak jenere dosye pwogramasyon, espesyalman dosye a .pof (dosye objè pwogramè), ki se oblije configured CPLD la.

5. Mete kanpe pyès ki nan konpitè pwogramasyon an: Konekte pwogramè USB-blench ou a PC a ak koòdone JTAG tablo sib la.Konfime ke koneksyon yo pou TDI, TDO, TCK, ak TMS yo egzat ak ki nivo vòltaj apwopriye ak rale-up rezistans yo aplike tankou pou chak espesifikasyon JTAG Intel la.

6. Configured pwogramè a nan Quartus: Lanse zouti nan pwogramè soti nan Quartus.Klike sou "Enstalasyon Materyèl" epi chwazi konekte USB-Blaster la.Add dosye a deja pwodwi .POF nan fenèt la pwogramasyon epi asire se aparèy la EPM570F256C5 kòrèkteman rekonèt.

7. Pwogram aparèy la: Tcheke ti bwat la bò kote aparèy ki nan lis EPM570F256C5 epi klike sou Kòmanse pou kòmanse pwogramasyon an.Siveye ba a pwogrè, ak yon fwa konplè, konfime ke yon "siksè" mesaj parèt, ki endike CPLD a se kounye a kòrèkteman configuré.

8. Verifye ak debug (si ou vle): Opsyonèlman, ou ka kouri yon tès chèn JTAG verifye koneksyon aparèy oswa itilize siyaltap karakteristik lojik analyser pou ègzekutabl debogaj nan konsepsyon ou, ede konfime kòrèk fonctionnalités pòs-pwogramasyon.

EPM570F256C5 avantaj

Ba konsomasyon pouvwa

EPM570F256C5 a ofri ultra-ba aktyèl ki sibstiti (desann nan 25 µA) fè li plis pouvwa-efikas pase anpil lòt CPLDs.Sa a se yon gwo benefis nan sistèm ki mache ak pil ak toujou-sou entegre kote konsève enèji ki nesesè.

Instant-on fonctionnalités

Mèsi a achitekti ki pa temèt li yo ki baze sou flash, sa a CPLD pouvwa moute imedyatman san yo pa bezwen yon ROM konfigirasyon ekstèn.Sa a redwi ekstrèmeman tan demaraj sistèm, espesyalman enpòtan nan aplikasyon pou sekirite-kritik.

Segondè I/O konte

Avèk jiska 160 broch pwogramasyon I/O, EPM570F256C5 a bay plis opsyon entèfas pase anpil lòt aparèy nan klas li yo, sipòte bezwen koneksyon konplèks san yo pa egzije eleman adisyonèl.

High-vitès pèfòmans

Li delivre ekzekisyon lojik vit ak frekans opere jiska 304 megaèrts ak yon reta tipik pwopagasyon nan sou 5.4 ns, depase CPLDs konparab nan aplikasyon pou distribisyon-sansib tankou kominikasyon ak kontwòl siyal.

Nan-sistèm pwogramasyon (ISP)

Aparèy la ka pwograme oswa reprogramasyon dirèkteman sou tablo a sikwi lè l sèvi avèk JTAG, pèmèt devlopman rapid, dènye nouvèl aleka, ak antretyen jaden san yo pa retire aparèy la.

Itilizatè Flash memwa (UFM)

EPM570F256C5 a gen ladan 8 Kbits nan entegre memwa ki pa temèt pou itilizatè-defini done, tankou anviwònman kalibrasyon oswa kle chifreman, ofri plis fleksibilite konsepsyon ak retansyon done pase anpil lòt CPLDs.

EPM570F256C5 dimansyon anbalaj

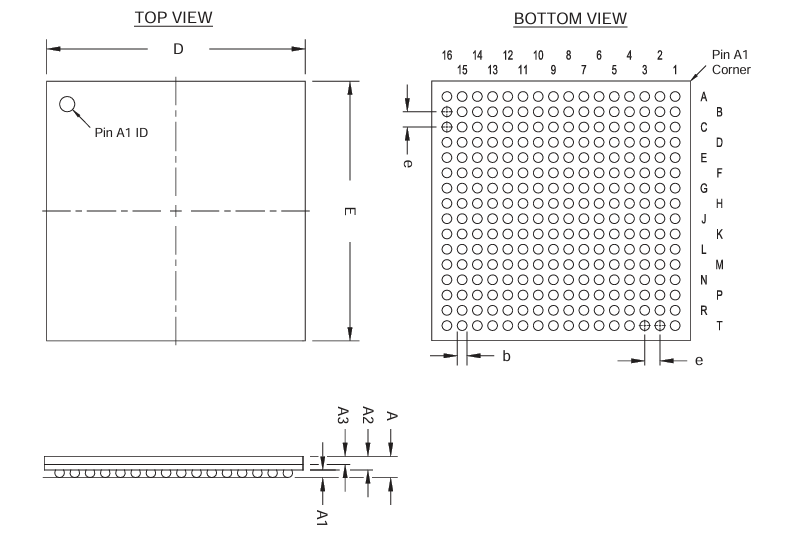

Dimansyon pake

	Milimèt
	Min.	Nom.	Max.
Youn	-	-	2.20
A1	0.30	-	-
A2	-	-	1.80
A3	0.70 Ref
D	17.00 BSC
E	17.00 BSC
b	0.50	0.60	0.70
e	1.00 bsc

Pake deskripsyon

EPM570F256C5 manifakti

EPM570F256C5 la manifaktire pa Intel Corporation , youn nan dirijan konpayi semi -conducteurs nan mond lan.Apre akizisyon Intel nan Altera nan 2015, EPM570F256C5 la orijinal yon pati nan fanmi Max® II CPLD Altera a depi lè yo te pwodwi, sipòte, ak distribye anba mak la Intel.Intel kontinye asire estanda manifakti-wo kalite, disponiblite alontèm, ak sipò lojisyèl gaya nan Quartus ® premye suite konsepsyon li yo.Avèk vaste enfrastrikti mondyal Intel ak angajman pou inovasyon lojik pwogramasyon, benefis EPM570F256C5 nan resous teknik kontinyèl, chenn ekipman pou serye, ak entegrasyon nan desen modèn sistèm dijital atravè aplikasyon endistriyèl, kominikasyon, ak entegre.

Konklizyon

EPM570F256C5 a se yon chwa entelijan pou moun ki bati pwodwi elektwonik ki bezwen kòmanse byen vit, sove pouvwa, ak travay san pwoblèm.Li pa pèdi anviwònman li yo lè mache, epi ou ka rprograme li dwa sou tablo a sikwi lè l sèvi avèk JTAG.Avèk sipò pou nivo vòltaj anpil ak memwa siplemantè andedan, li la itil nan anpil nan zòn tankou AI, sistèm nwaj, kontwòl faktori, ak aparèy medikal.Te apiye nan bon jan kalite konfyans nan Intel a ak zouti konsepsyon, chip sa a ede fè pwojè pi fasil ak plis serye.Si w ap planifye yon nouvo pwodwi, kounye a se yon tan gwo yo mete yon lòd esansyèl pou EPM570F256C5 a pou ou pral toujou gen yo pare lè sa nesesè.

Fich pdf

EPM570F256C5 FACASHEETS:

Max ii aparèy fanmi errata.pdf

Max ii aparèy lòd gid.pdf

Mult Dev Label CHG 24/Jan/2020.pdf

Mult Dev Label CHGS 24/Feb/2020.pdf

Max ii eol-reversal 19/mar/2021.pdf

Mult Dev Eol 4/Dec/2020.pdf

Quartus SW/Web CHGS 23/Sep/2021.pdf
