EPM7064STC100-7 CPLD: Karakteristik, aplikasyon, ak nan-sistèm gid pwogramasyon

EPM7064STC100-7 a se yon chip pwisan soti nan Intel a Max® 7000s seri, ki fèt yo okipe travay konplèks nan aparèy elektwonik.Gid sa a diskite karakteristik prensipal yo ak itilizasyon nan EPM7064STC100-7 la, mete aksan sou kapasite li yo dwe reprogramasyon fasil, operasyon rapid li yo, ak konsepsyon fleksib li yo.Ideyal pou anpil teknoloji diferan, ki soti nan gadjèt ti machin endistriyèl gwo, chip sa a se yon moso kle pou bati sikwi avanse dijital.

Katalòg

EPM7064STC100-7 Deskripsyon

A EPM7064STC100-7 se yon aparèy lojik konplèks pwogramasyon (CPLD) soti nan Intel a Max® 7000s seri.Li gen 64 macrocells ak 1,250 pòtay, ki ede nan bati konplèks sikwi dijital.Chip sa a kouri nan yon vitès maksimòm de 166.7 megaèrts, ak yon reta siyal nan 7.5 nanosekond (NS).Li gen 68 opinyon/pwodiksyon (I/O) broch ki travay ak 3.3V ak 5V lojik, fè li fasil yo sèvi ak nan sikui diferan.Yon karakteristik kle se 5.0V li yo nan-sistèm pwogramasyon (ISP) nan yon koòdone JTAG (IEEE 1149.1).Sa vle di ou ka rprograme li san yo pa retire li nan kous la, fè tès ak dènye nouvèl pi fasil.Li vini nan yon 100-PIN kwadwilatè pake plat plat (TQFP), ki se yon kontra enfòmèl ant, sifas-mòn pake.Sa a se CPLD itilize nan sistèm entegre, pwosesis siyal dijital, aparèy kominikasyon, ak automatisation endistriyèl.

Nou bay konpozan-wo kalite ak sèvis Customized, se konsa li pi bon yo mete lòd esansyèl ou avèk nou pou solisyon CPLD serye.

EPM7064STC100-7 Karakteristik

• High-dansite lojik: EPM7064STC100-7 la fèt ak 64 MacroCells ak 1,250 pòtay ki ka itilize, fè li trè apwopriye pou mete ann aplikasyon fonksyon lojik konplèks nan sikui dijital.Sa a achitekti segondè-dansite pèmèt yo kreye desen lojik konplike pandan y ap kenbe efikasite nan operasyon lojik pwogramasyon.Estrikti a byen optimize MacroCell asire itilizasyon efikas nan resous ki disponib, sipòte avanse konbinezon ak sekans lojik.

• Pèfòmans vit: Bati pou pwosesis segondè-vitès, EPM7064STC100-7 la opere ak yon frekans maksimòm entèn nan 166.7 megaèrts, sa ki pèmèt pou ekzekisyon rapid nan fonksyon lojik.Reta pwopagasyon li yo nan 7.5 ns asire latansi minim.Sa a kapasite rapid oblije chanje amelyore kapasite aparèy la nan okipe gwo vitès done pwosesis, kondisyone siyal, ak travay kontwòl avèk efikasite, fè li yon chwa serye pou mande sistèm dijital.

• Versatile mwen/O: Avèk 68 broch pwogramasyon/pwodiksyon, EPM7064STC100-7 a ofri fleksibilite eksepsyonèl pou entegrasyon nan divès desen sikwi.Sipòte tou de 3.3V ak 5V nivo lojik, li pèmèt konpatibilite san pwoblèm ak diferan sistèm tension, elimine bezwen an pou plis chanjman nivo vòltaj.Sa a adaptabilite fè li byen adapte pou aplikasyon pou nan anviwònman melanje-vòltaj, asire aplikasyon laj atravè sistèm entegre, kontwòl endistriyèl, ak rezo kominikasyon.

• Nan-sistèm pwogramasyon (ISP): Youn nan avantaj ki genyen nan EPM7064STC100-7 la se 5.0V li yo nan-sistèm pwogramasyon (ISP), fasilite nan yon IEEE STD.1149.1 JTAG koòdone.Karakteristik sa a pèmèt rprograme ak modifye fonksyon lojik san yo pa dezoldering oswa fizikman retire aparèy la, senplifye antretyen, debogaj, ak devlopman repete.Kapasite nan ISP diminye D 'ak amelyore fleksibilite nan dènye mikrolojisyèl, fè li anpil valè pou dinamik ak reconfigurable desen dijital.

EPM7064STC100-7 CAD Modèl

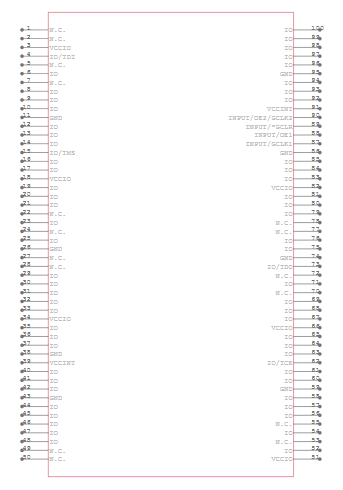

EPM7064STC100-7 senbòl

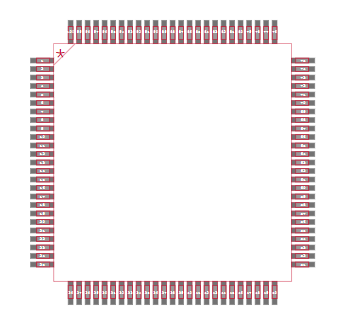

EPM7064STC100-7 anprint

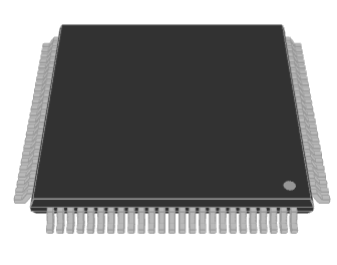

EPM7064STC100-7 3D Modèl

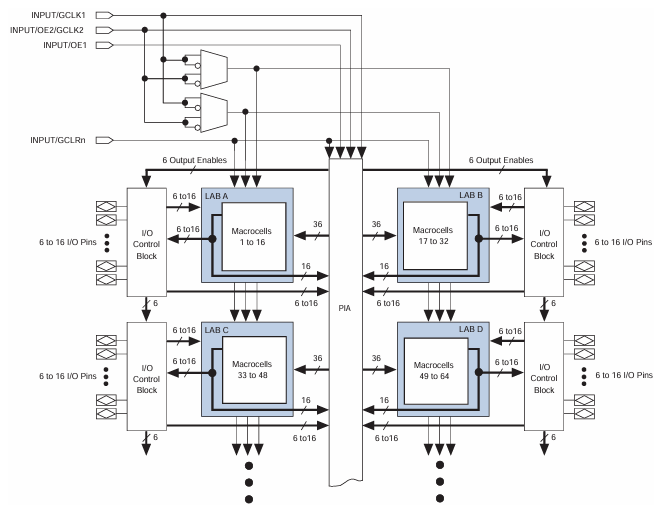

EPM7064STC100-7 Dyagram blòk

A EPM7064STC100-7 Dyagram blòk Montre ki jan eleman lojik chip la yo konekte ak kontwole.Li gen kat blòk etalaj lojik (laboratwa), ki make A, B, C, ak D, chak ki gen 16 macrocells.Sa yo macrocells fè fonksyon lojik, epi yo konekte nan yon etalaj pwogramasyon pwogramasyon (PIA), ki pèmèt routage fleksib nan siyal yo.Chak laboratwa lye nan yon blòk kontwòl I/O, manyen jiska 16 broch opinyon/pwodiksyon pou chak laboratwa.Dyagram lan montre tou siyal kontwòl mondyal (GCLK1, GCLK2, OE1, ak GCLRN) ki ede jere revèy ak Reyajiste fonksyon pou chip la.Gen kèk pòtay lojik pwosesis siyal sa yo anvan yo rive nan diferan pati nan sistèm lan.Desen an nan EPM7064STC100-7 a pèmèt li yo dwe itilize nan divès kalite aplikasyon pou lojik pwogramasyon, tankou machin eta a, adrès dekodaj, ak lòt sikui koutim dijital.Enkonèksyon fleksib li yo asire efikas koule siyal ak operasyon serye.

EPM7064STC100-7 Espesifikasyon

Lèt	Paramèt
Fabrikan	Altera/Intel
Seri	Max® 7000s
Anbalaj	Plato
Estati pati	Demode
Kalite pwogramasyon	Nan sistèm pwogramasyon
Reta tan TPD (1) Max	7.5 ns
Pwovizyon pou vòltaj - Entèn	4.75V ~ 5.25V
Kantite eleman lojik/blòk	4
Kantite macrocells	64
Kantite pòtay	1250
Kantite I/O	68
Tanperati opere	0 ° C ~ 70 ° C (TA)
Kalite aliye	Sifas mòn
Pake / Ka	100-TQFP
Pake aparèy founisè	100-TQFP (14x14)
Nimewo pwodwi baz	EPM7064

EPM7064STC100-7 nan-sistèm pwogramasyon (ISP) sekans

EPM7064STC100-7 la, yon pati nan fanmi an MAX 7000S CPLD, swiv yon sis-etap nan-sistèm pwogramasyon (ISP) sekans asire kòrèk konfigirasyon.Pwosesis sa a pèmèt ou pwogram aparèy la san yo pa retire li nan tablo a sikwi.Pwosesis la ISP enplike nan deplasman enstriksyon, adrès, ak done nan TDI a (done tès nan) PIN pandan y ap retwouve repons atravè TDO a (done tès soti) PIN.

Premye etap la, Antre ISP, asire ke I/O broch tranzisyon san pwoblèm soti nan mòd itilizatè a ISP mòd ak mande pou apeprè 1ms.Sa a se swiv pa Tcheke ID, kote ID a Silisyòm nan aparèy la li konfime sib ki kòrèk la.Next, la Efase esansyèl Orè etap nan efase enstriksyon ak aplike yon 100ms efase batman kè, netwaye tout done ki egziste deja nan selil yo EEPROM.A Program Etap swiv, kote adrès ak done yo sekans deplase nan aparèy la, k ap aplike pulsasyon pwogramasyon nan konfigirasyon selil yo EEPROM.Chak adrès dwe pwograme endividyèlman, fè etap sa a konsome tan depann sou kantite selil EEPROM nan aparèy la.

Yon fwa pwogramasyon an konplè, la Verifye Etap asire ke done yo te estoke kòrèkteman.Isit la, li pulsasyon yo aplike nan selil EEPROM, ak done yo Retrieved konpare ak valè yo espere.Si yo jwenn dezakò, reprogramasyon ka nesesè.Finalman, la Sòti ISP Etap asire ke I/O broch tranzisyon tounen nan mòd itilizatè, ki egzije yon lòt 1ms.Pwogramasyon total la oswa tan verifikasyon an enfliyanse pa de faktè prensipal: tan batman kè, obligatwa pou efase EEPROM, pwogramasyon, ak li operasyon yo, ak tan chanje, ki depann sou TCK a (revèy tès) frekans ak kantite sik ki nesesè yo transfere enstriksyon, adrès, ak done yo.Depi diferan aparèy ISP ki kapab gen divès kalite selil EEPROM, tou de fwa total fiks ak varyab yo inik nan chak aparèy.Ka tan an total ISP ap kalkile kòm yon fonksyon nan frekans TCK, ki kantite aparèy sib, ak achitekti a EEPROM.

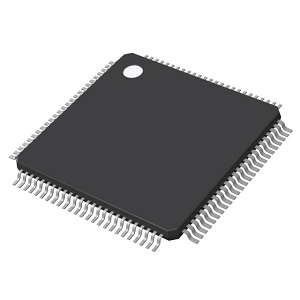

EPM7064STC100-7

Sistèm Embedded

EPM7064STC100-7 a se lajman ki itilize nan aplikasyon pou sistèm entegre, kote li sèvi kòm yon solisyon fleksib pwogramasyon pwogramasyon pou kontwole periferik divès kalite, siyal pwosesis, ak mete ann aplikasyon pwotokòl koutim.Kapasite li nan koòdone ak mikrokontroleur ak detèktè pèmèt yo optimize pèfòmans sistèm pandan y ap kenbe yon anprint kontra enfòmèl ant.Avèk operasyon gwo vitès li yo ak konsomasyon pouvwa ki ba, li se yon chwa ekselan pou aplikasyon pou entegre ki mande pou disponiblite ak efikasite.

Pwosesis siyal dijital (DSP)

Nan pwosesis siyal dijital, EPM7064STC100-7 la jwe yon wòl nan mete ann aplikasyon filtè, batman siyal, ak divès kalite fonksyon matematik.Vitès vit oblije chanje li yo ak reta ki ba pwopagasyon fè li apwopriye pou manyen gwo-frekans done pwosesis travay, asire latansi minim nan konvèsyon siyal ak manipilasyon.Li se souvan itilize nan pwosesis odyo, telekominikasyon, ak sistèm rada.

Done Kominikasyon

EPM7064STC100-7 a se anpil itilize nan rezo ak sistèm kominikasyon done akòz kapasite li nan okipe lojik-entansif operasyon tankou done routage, tampon, ak koreksyon erè.Kapasite pwogramasyon I/O li yo pèmèt li adapte yo ak pwotokòl kominikasyon diferan, fè li yon eleman enpòtan nan switch Ethernet, routeurs, ak enfrastrikti telekominikasyon yo.Sipò li yo pou nan-sistèm pwogramasyon (ISP) tou pèmèt dènye jaden, amelyore adaptabilite nan anviwònman rezo dinamik.

Otomatik endistriyèl

Aplikasyon endistriyèl mande segondè fyab, rezistans, ak konsomasyon pouvwa ki ba, fè EPM7064STC100-7 yon chwa pi pito pou contrôleur lojik pwogramasyon (PLCs), sistèm kontwòl motè, ak ekipman tès otomatik.Avèk pwogramasyon ki baze sou JTAG li yo, li bay kapasite pou rafine pwosesis automatisation san yo pa egzije pou retire fizik oswa Redesign.Adaptabilite li yo nan konpatibilite vòltaj tou fè li apwopriye pou entèfas ak nan yon pakèt domèn detèktè ak actionneurs yo itilize nan anviwònman endistriyèl.

EPM7064STC100-7 Pati ki sanble

• EPM7064STC44-10N

• EPM7064STC100-6

• EPM7064STC100-10

EPM7064STC100-7 Avantaj

Nan-sistèm pwogramasyon (ISP)

Youn nan pi gwo avantaj ki genyen nan EPM7064STC100-7 la se kapasite li yo dwe reprogramasyon pandan y ap toujou monte nan sistèm lan.Sa a elimine bezwen pou retire chip la pou dènye, diminye tan antretyen ak amelyore efikasite.Ou ka aplike modifikasyon konsepsyon san yo pa entewonp pwodiksyon, fè li yon solisyon pri-efikas pou pwojè alontèm.

High-vitès pèfòmans

Aparèy la sipòte yon frekans segondè opere entèn ki rive jiska 166.7 megaèrts, sa ki pèmèt pou pwosesis done vit ak fwa repons.Sa fè li ideyal pou aplikasyon ki mande pwosesis siyal, kontwòl lojik, ak entèfas gwo vitès, asire ke operasyon sistèm douser ak plis serye.

Versatile I/O Sipò

Avèk jiska 68 configurable I/O broch ak konpatibilite ak nivo vòltaj miltip (3.3V, 5V, ak opsyon toleran pou 2.5V, 3.3V, ak 5V), EPM7064STC100-7 la ofri fleksibilite nan konsepsyon sistèm.Li pèmèt entegrasyon san pwoblèm nan divès sikui ak sipòte anviwònman melanje-vòltaj, diminye pwoblèm konpatibilite ak lòt konpozan.

Operasyon serye atravè anviwònman

Ki fèt yo fonksyone nan yon seri tanperati nan 0 ° C a 70 ° C, EPM7064STC100-7 a asire operasyon ki konsistan ak ki estab nan yon varyete de kondisyon.Sa a fyab fè li yon chwa pi pito pou aplikasyon pou kote estabilite anviwònman an obligatwa, tankou automatisation endistriyèl, telekominikasyon, ak sistèm kontwòl entegre.

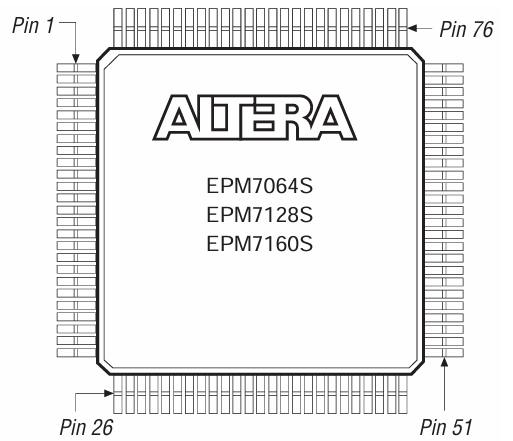

EPM7064STC100-7 Pake PIN-Out Dyagram

EPM7064STC100-7 a se yon CPLD (konplèks aparèy lojik pwogramasyon) soti nan seri Max 7000s Altera a, loje nan yon 100-PIN mens kwadwilatè pake plat (TQFP-100).Se kalite pake sa a ki fèt pou aplikasyon pou sifas-mòn, ofri yon balans nan dansite PIN segondè ak gwosè kontra enfòmèl ant.A PIN-soti dyagram Swiv yon konplo nimewote envers, ak PIN 1 ki sitiye nan kwen an tèt-gòch nan pake a.K ap deplase envers, premye 25 broch yo okipe bò gòch la, broch 26 a 50 yo pozisyone sou kwen anba a, broch 51 a 75 kontinye sou bò dwat la, ak broch 76 a 100 yo distribiye sou kwen nan tèt.A TQFP-100 pake Karakteristik kondwi mens pwolonje deyò soti nan tout kat kote nan plat la, kò kare.Sa a konsepsyon amelyore sifas-mòn konpatibilite pandan w ap kenbe bon jan espas PIN pou soudaj fasil ak asanble.Pitch la plon (distans ant broch adjasan) se tipikman 0.5mm, optimize entegrite siyal pandan y ap minimize anprint an jeneral.

EPM7064STC100-7 manifakti

EPM7064STC100-7 a se yon CPLD (konplèks aparèy lojik pwogramasyon) orijinal devlope pa Altera, yon konpayi semi-conducteurs li te ye pou solisyon pwogramasyon lojik li yo.Nan 2015, Intel Achte Altera, entegre FPGA li yo ak liy pwodwi CPLD nan Intel a pwogramasyon solisyon gwoup (PSG).Depi lè sa a, EPM7064STC100-7 la te make anba Intel, byenke li te make kòm demode.Intel, kòm manifakti a, kenbe sipò nan eritaj pou MAX® 7000s seri CPLDs, ki gen ladan modèl sa a, pandan y ap piti piti chanje konsantre li yo nan direksyon FPGA modèn ak teknoloji lojik pwogramasyon.

Konklizyon

EPM7064STC100-7 la pote ansanm fonksyon konplèks, pèfòmans vit, ak dènye nouvèl fasil nan yon sèl chip, pwouve valè li yo nan dispozitif defi dijital.Gid sa a montre kouman li fonksyone, ki sa li te itilize pou, ak kijan li adapte nan divès sistèm elektwonik.Li ede fè aparèy kouri san pwoblèm epi avèk efikasite, pwouve ke li la toujou trè itil pou aplikasyon pou anpil.Gid sa a bay yon View klè sou ki jan EPM7064STC100-7 la ka ede amelyore desen elektwonik ak operasyon sistèm efektivman.

Fich pdf

EPM7064STC100-7 fich:

Max 7000.pdf
