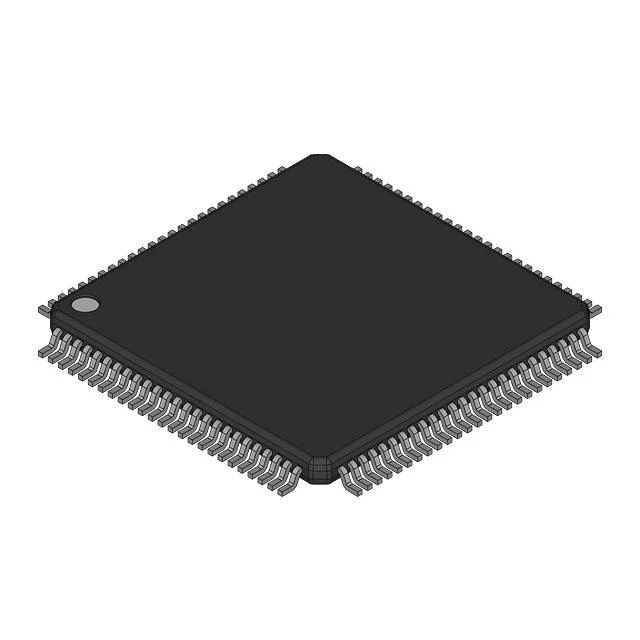

EPM7128ATC100-10 Programmable lojik Chip Apèsi sou lekòl la

Travay ak sistèm dijital souvan vle di ou bezwen lojik fleksib ki ka adapte yo ak diferan chemen siyal ak travay kontwòl.EPM7128ATC100-10 ba ou yon solisyon lojik pwogramasyon ki ka konfigirasyon pou jere distribisyon, routage, ak kontwòl lojik andedan sistèm elektwonik.Avèk 128 macrocells ak dè milye de pòtay lojik ka itilize, ou ka bati fonksyon lojik koutim andedan yon aparèy kontra enfòmèl ant.Pake sifas mòn li yo adapte fasilman sou tablo sikwi modèn yo, pandan y ap distribisyon ki estab ak koneksyon fleksib antre ak pwodiksyon ede ou okipe anpil kalite travay kontwòl dijital nan sistèm entegre.

Katalòg

EPM7128ATC100-10 Apèsi sou lekòl la

EPM7128ATC100-10 se yon aparèy lojik pwogramasyon ki fèt pou aplike fonksyon kontwòl dijital configurable nan sistèm elektwonik entegre.Aparèy la gen 128 macrocells ak apeprè 2500 pòtay lojik ki pèmèt konsèpteur yo kreye sikwi lojik koutim tankou lojik kontwòl, jesyon koòdone, ak machin leta.Estrikti li òganize lojik pwogramasyon nan plizyè blòk etalaj lojik ki konekte atravè yon rezo routage entèn ki distribye siyal atravè aparèy la.Opere soti nan yon seri ekipman pou 3 V a 3.6 V ak sipòte reta pwopagasyon jiska 10 ns, li pèmèt distribisyon lojik previzib.Pake TQFP 100 PIN la sipòte enstalasyon kontra enfòmèl ant sifas mòn nan konsepsyon sikwi espas contrainte.

Ap chache pou EPM7128ATC100-10?Kontakte nou pou tcheke stock aktyèl, tan plon, ak pri.

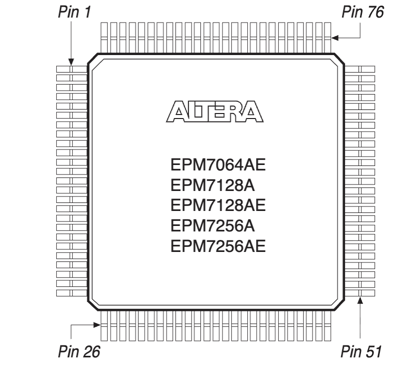

Konfigirasyon PIN nan EPM7128ATC100-10

Layout pake kare prezante yon aparèy kwadwilatè plat ak fil metal ki pwolonje soti nan tout kat bò kò a.Nimewo PIN yo ranje sekans alantou perimèt la, kòmanse ak PIN 1 nan kwen anwo gòch la epi kontinye sou chak bò nan lòd jiskaske broch final yo parèt sou bor ki rete yo.Endikatè kwen yo make pwen oryantasyon kle yo itilize pou plasman kòrèk aparèy sou yon tablo sikwi enprime.Zòn sant la gen mak idantifikasyon aparèy ki asosye ak fanmi lojik pwogramasyon MAX 7000A.Espas plon ak aranjman simetrik sipòte enstalasyon mòn sifas epi pèmèt chak peny ekstèn konekte ak routage siyal sou tablo a.

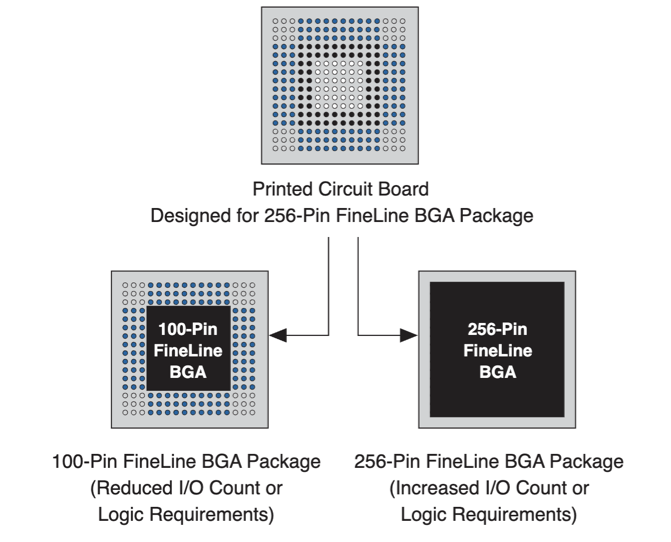

Egzanp Pin-Out nan EPM7128ATC100-10

Aranjman PIN demontre yon layout tablo sikwi enprime pataje ki sipòte plizyè gwosè pake FineLine BGA.Yon konsepsyon tablo santral ki te prepare orijinal pou yon anprint FineLine BGA 256 pin yo montre ak yon griy dans kote boul soude.Layout la pèmèt yo mete yon pi piti aparèy FineLine BGA 100 pin nan menm jaden an pandan y ap kenbe koneksyon routage konpatib.Pozisyon boul deyò yo rete pa itilize lè pake ki pi piti a enstale, pandan y ap itilize kadriyaj konplè a pou pi gwo aparèy la.Aranjman sa a pèmèt yon konsepsyon tablo sèl sipòte aparèy ki gen diferan kantite pwodiksyon opinyon oswa kondisyon lojik san yo pa chanje layout PCB la.

Karakteristik nan EPM7128ATC100-10

Achitekti lojik pwogramasyon

Aparèy la sèvi ak yon estrikti lojik pwogramasyon ki baze sou macrocell ki pèmèt sikwi dijital yo dwe configuré apre fabrikasyon.Chak macrocell kapab aplike lojik konbinezon oswa fonksyon lojik anrejistre, bay konsèpteur fleksibilite lè yo bati chemen kontwòl, lojik routage siyal, ak sikwi distribisyon.Achitekti sa a pèmèt plizyè fonksyon lojik disrè yo dwe entegre nan yon sèl aparèy pandan w ap kenbe konpòtman lojik previzib.

Estriktire blòk lojik etalaj

Resous lojik entèn yo òganize an blòk etalaj lojik ki gwoupe macrocells epi pataje resous routage.Aranjman sa a senplifye distribisyon siyal entèn yo epi li ede kenbe operasyon lojik ki estab atravè aparèy la.Siyal yo ka achemine ant blòk atravè yon rezo entèkoneksyon entèn ki sipòte aranjman lojik dijital konplèks.

Wide Antre ak Sòti Koneksyon

Jiska katrevenkat pin antre ak pwodiksyon pèmèt aparèy la konekte dirèkteman ak plizyè siyal dijital nan yon sistèm entegre.Broch sa yo ka configuré pou antre, pwodiksyon, oswa operasyon bidireksyon depann sou kondisyon an konsepsyon.Fleksibilite sa a pèmèt aparèy la jere kominikasyon ant processeurs, aparèy memwa, ak sikui lojik periferik.

Repons lojik rapid

Aparèy la sipòte pwopagasyon reta jiska dis nanosegond, sa ki pèmèt konpòtman lojik dijital reponn.Pèfòmans distribisyon sa a sipòte fonksyon kontwòl ki mande pou chanje siyal konsistan ak senkronizasyon serye ak lòt konpozan dijital nan sistèm nan.

Elektrikman Reprogrammable Lojik

Konfigirasyon an estoke lè l sèvi avèk teknoloji pwogramasyon efase elektrik ki pèmèt lojik aparèy la mete ajou lè kondisyon sistèm yo chanje.Konsèpteur yo ka modifye lojik dijital pandan devlopman oswa antretyen sistèm san yo pa ranplase eleman pyès ki nan konpitè.

Operasyon Low Voltage

Operasyon nan yon seri ekipman pou twa vòlt a twa pwen sis vòlt pèmèt aparèy la entegre ak anpil sistèm dijital modèn.Ranje vòltaj sa a sipòte nivo lojik ki estab pandan w ap kenbe konpatibilite ak estanda koòdone dijital komen yo.

Kontra enfòmèl ant sifas mòn pake

Se aparèy la bay nan yon santèn PIN mens kwadwilatè plat pake ki fèt pou asanble sifas mòn.Anprint pakè kontra a ede konsève espas tablo a epi li sipòte pwosesis fabrikasyon otomatik yo itilize nan pwodiksyon elektwonik modèn.

Kapasite Kontwòl Digital entegre

Konbine lojik pwogramasyon, routage fleksib, ak koneksyon konfigirasyon antre ak pwodiksyon pèmèt aparèy la fè plizyè travay kontwòl dijital.Li ka ranplase plizyè sikui lojik disrè pandan y ap kenbe konpòtman siyal ki estab atravè desen elektwonik entegre.

EPM7128ATC100-10 Espesifikasyon teknik

Atribi pwodwi	Valè atribi
Manifakti	Altera (Intel)
Voltage Supply - Entèn	3V ~ 3.6V
Pake Aparèy Founisè	100-TQFP (14x14)
Seri	MAX® 7000A
Kalite pwogramasyon	EE PLD
Pake / Ka	100-TQFP
Pake	Bulk
Tanperati Fonksyònman	0°C ~ 70°C (TA)
Kantite Macrocells	128
Kantite Eleman Lojik/Blòk	8
Kantite I/O	84
Kantite Gates	2500
Kalite aliye	Sifas mòn
Tan Delè tpd(1) Max	10 ns
Nimewo pwodwi de baz	EPM7128
Estati RoHs	RoHS ki pa konfòme
Nivo sansiblite imidite (MSL)	3 (168 èdtan)
Estati REACH	REACH San afekte
ECCN	EAR99
HTSUS	8542.39.0001

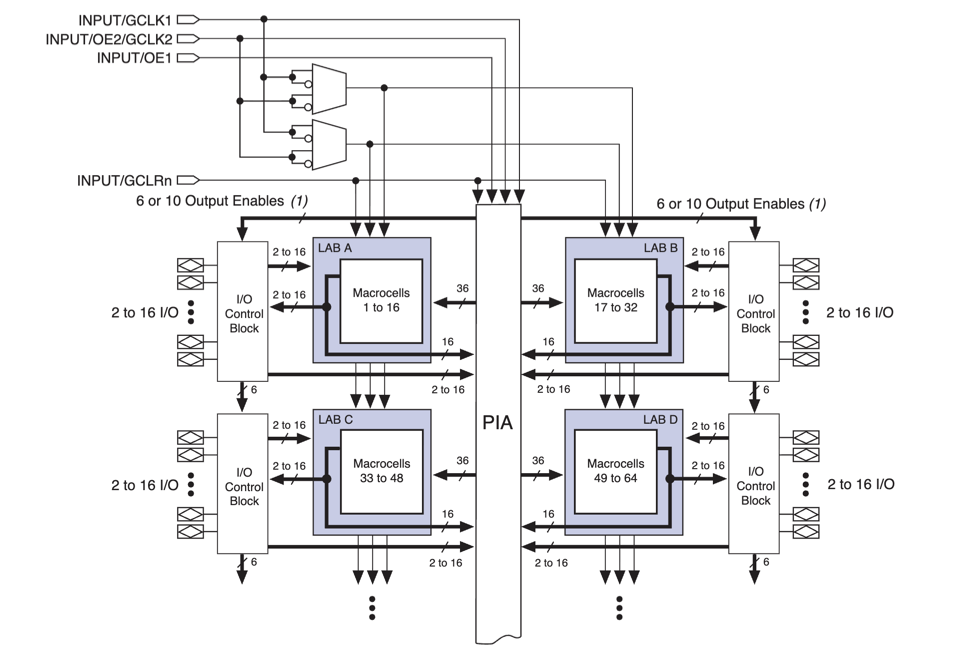

Dyagram blòk aparèy nan EPM7128ATC100-10

Dyagram nan montre achitekti lojik entèn yo itilize pa aparèy MAX 7000A CPLD tankou EPM7128ATC100-10.Estrikti a òganize ozalantou plizyè Blòk Etalaj Lojik ki make LAB A, LAB B, LAB C, ak LAB D, yo chak genyen gwoup macroselil ki aplike fonksyon lojik pwogramasyon.Makroselil sa yo sipòte lojik konbinezon ak operasyon lojik anrejistre nan aparèy la.Blòk etalaj lojik yo konekte atravè yon etalaj entèkoneksyon pwogramasyon santral ki mennen siyal ant seksyon lojik yo.Chak blòk etalaj lojik konekte ak yon blòk kontwòl I O ki jere pin antre ak pwodiksyon aparèy la.Siyal kontwòl mondyal ki gen ladan entrain revèy, pwodiksyon pèmèt siyal, ak entrain mondyal klè antre nan tèt la nan achitekti a epi distribye siyal kontwòl atravè estrikti lojik entèn la pou kowòdone operasyon aparèy.

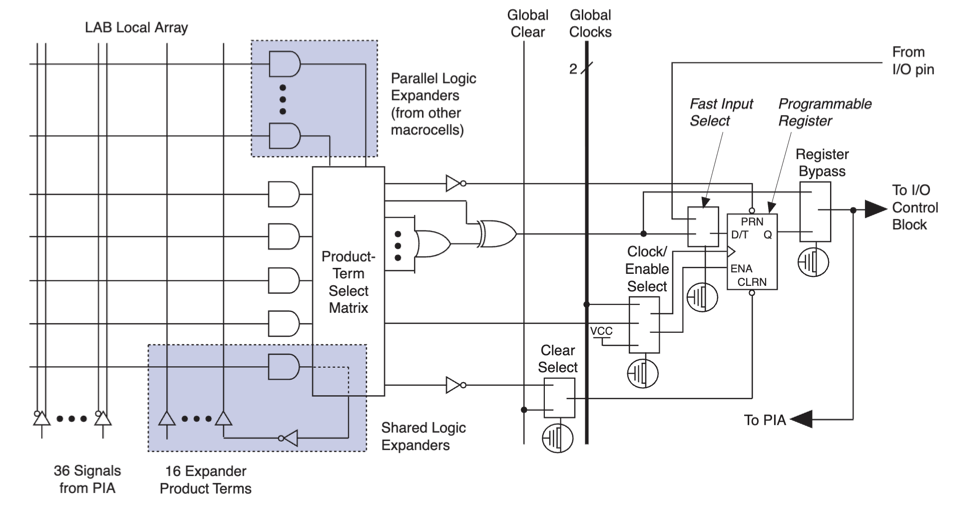

Macrocell nan EPM7128ATC100-10

Siyal lojik antre nan macrocell a soti nan Programmable Interconnect Array nan trant sis liy routage ki konekte ak etalaj lokal LAB la.Yon matris chwazi tèm pwodwi konbine siyal sa yo ak jiska sèz tèm pwodwi ekspansyon pou kreye fonksyon lojik pwogramasyon.Ekstansyon lojik paralèl pèmèt tèm adisyonèl soti nan makrocelil vwazen yo, pandan y ap ekspansyon lojik pataje distribye tèm pwodwi siplemantè atravè blòk etalaj lojik la pou ogmante kapasite lojik.Chemen pwodiksyon nouri yon rejis pwogramasyon ki opere ak revèy mondyal ak liy kontwòl klè, sa ki pèmèt swa anrejistreman oswa dirèk pwodiksyon konbinezon.Yon chemen seleksyon antre rapid aksepte siyal ki soti nan yon peny I O ekstèn, ak yon chemen kontoune enskri pèmèt siyal la pase san yo pa depo revèy.Siyal pwodiksyon final yo achemine swa nan blòk kontwòl I O pou broch ekstèn oswa tounen nan Etalaj Interconnect Programable pou routage siyal entèn yo.

Aplikasyon pou EPM7128ATC100-10

Lojik kontwòl sistèm entegre

Aparèy lojik pwogramasyon tankou sa a yo souvan itilize pou aplike lojik kontwòl koutim andedan sistèm entegre.Li ka kowòdone relasyon distribisyon ant processeurs, detèktè, ak aparèy kominikasyon pandan y ap kenbe koule siyal ki estab atravè sistèm nan.

Endistriyèl Otomatik contrôleur

Ekipman automatisation souvan mande pou lojik devwe pou jere detèktè, rle, ak siyal actuator.Aparèy la ka pwograme pou okipe sekans kontwòl, chèk sekirite, ak travay routage siyal yo itilize nan machin otomatik ak sistèm siveyans.

Lojik entèfas telekominikasyon yo

Ekipman kominikasyon sèvi ak lojik pwogramasyon pou jere routage siyal ant processeurs ak sikui koòdone.Aparèy la ka sipòte chanjman dijital, manyen pwotokòl, ak kondisyone siyal ki ede kenbe kominikasyon serye ant eleman sistèm lan.

Konsomatè Elektwonik kontwòl sikwi

Pwodwi konsomatè dijital souvan konte sou aparèy lojik kontra enfòmèl ant pou kowòdone operasyon entèn yo.Aparèy la ka jere distribisyon, pwosesis opinyon, ak kontwòl siyal nan pwodwi elektwonik tankou ekipman miltimedya, elektwonik kay, ak aparèy periferik.

Routage siyal dijital ak jesyon entèfas

Sistèm ki konbine plizyè subsistèm dijital mande pou kontwole siyal routage ant eleman yo.Estrikti lojik pwogramasyon an pèmèt konsèpteur yo kreye lojik routage Customized ki dirije siyal ant memwa, processeurs, ak entèfas ekstèn.

Aplikasyon machin leta

Anpil sistèm elektwonik konte sou machin leta pou jere sekans operasyonèl yo.Aparèy la ka aplike estrikti kontwòl leta sa yo lè l sèvi avèk chemen lojik pwogramasyon ki reponn a kondisyon opinyon ak evènman distribisyon.

Ranplasman pou konpozan lojik diskrè

Plizyè pòtay lojik separe ak sikwi kontwòl ka souvan konsolide nan yon sèl aparèy pwogramasyon.Apwòch sa a diminye konpleksite tablo a pandan y ap pèmèt konpòtman lojik yo ajiste atravè mizajou konfigirasyon lè kondisyon sistèm yo chanje.

Avantaj ak Dezavantaj nan EPM7128ATC100-10

Avantaj

• Lojik pwogramasyon fleksib pèmèt konsèpteur yo aplike sikwi dijital koutim

• Sik devlopman pi rapid konpare ak aparèy lojik fiks yo

• Kontra entegrasyon plizyè fonksyon lojik nan yon sèl aparèy

• Operasyon serye ak reta pwopagasyon relativman ba pou travay lojik kontwòl

• Sipòte plizyè koneksyon antre ak pwodiksyon atravè 84 broch I/O

• Achitekti reprogrammable pèmèt mizajou konsepsyon pandan devlopman

• Apwopriye pou ranplase plizyè IC lojik disrè nan sistèm entegre

Dezavantaj

• Pi ba dansite lojik konpare ak aparèy modèn FPGA

• Resous entèn limite parapò ak nouvo fanmi lojik pwogramasyon yo

• Limite ranje tanperati opere konpare ak aparèy klas endistriyèl

• Vèsyon ki pa konfòme RoHS ka limite itilizasyon nan kèk konsepsyon modèn konfòmite anviwònman an

EPM7128ATC100-10 Altènatif

Nimewo Pati	Manifakti	Karakteristik kle	Sèvi ak Ka / Nòt
EPM7128ATC100-12F	Altera	MAX 7000A fanmi CPLD ak 128 macrocells ak apeprè 2,500 pòtay lojik ka itilize.Sèvi ak teknoloji lojik pwogramasyon efase elektrik ak yon pake TQFP 100-pin ak anpil koneksyon I/O pwogramasyon.	Itilize pou lojik kontwòl dijital, lojik koòdone otobis, ak lojik lakòl sistèm kote plizyè fonksyon dijital yo dwe aplike nan yon aparèy pwogramasyon.
EPM7128ATC100-6	Altera	Pi wo vitès klas CPLD soti nan achitekti MAX 7000A.Bay macrocells pwogramasyon, resous routage entèn yo, ak fleksib dijital antre ak pwodiksyon broch.	Apwopriye pou tan-sansib lojik dijital, jesyon koòdone, ak sistèm kontwòl entegre ki mande pi vit repons lojik.
EPM7128ATC144-10	Altera	Aparèy CPLD ki sèvi ak achitekti MAX 7000A ak memwa konfigirasyon ki pa temèt ak yon pi gwo pake ki sipòte plis koneksyon I/O pou entegrasyon sistèm dijital.	Komen nan tablo kontwòl endistriyèl, pyès ki nan konpitè kominikasyon, ak travay kontwòl lojik pwogramasyon kote yo dwe okipe plis siyal ekstèn.

Konsènan Altera (Intel)

Altera se te yon konpayi semiconductor li te ye pou devlope aparèy lojik pwogramasyon yo itilize nan sistèm dijital ak elektwonik entegre.Konpayi an espesyalize nan etalaj pòtay pwogramasyon jaden ak aparèy lojik pwogramasyon konplèks ki pèmèt konsèpteur yo aplike sikwi dijital koutim nan yon sèl eleman.Fanmi pwodwi li yo te lajman itilize nan ekipman kominikasyon, platfòm informatique, sistèm kontwòl endistriyèl, ak elektwonik konsomatè.Nan 2015 konpayi an te vin fè pati Intel, kote teknoloji lojik pwogramasyon li yo kontinye ap devlope ak entegre nan sant done, rezo, ak platfòm enfòmatik entegre.

Konklizyon

EPM7128ATC100-10 a se yon aparèy lojik pwogramasyon ki fèt pou okipe travay kontwòl dijital configurable nan sistèm elektwonik.Li konbine 128 macrocells ak yon estrikti routage entèn ki pèmèt ou bati fonksyon lojik koutim andedan yon sèl chip kontra enfòmèl ant.Aparèy la òganize resous lojik li yo atravè blòk etalaj lojik ki konekte atravè yon rezo routage pwogramasyon.Konfigirasyon pin li yo ak pake kontra enfòmèl ant TQFP sipòte desen sifas mòn yo itilize nan tablo sikwi modèn.Ou ka itilize aparèy sa a pou jere routage siyal, sekans lojik, ak fonksyon kontwòl atravè anpil aplikasyon dijital.Fleksibilite sa a ede senplifye konsepsyon sikwi pandan y ap kenbe konpòtman sistèm previzib.
