EPM7160ELC84-15: fich, karakteristik, pinout, pwogramasyon ak aplikasyon pou

Gid sa a se tout sou EPM7160ELC84-15 la, yon chip espesyal ki ede bati koutim sikwi lojik dijital.Ou ka pwogram li lè l sèvi avèk yon koneksyon JTAG, e menm mete l 'pandan y ap li a deja enstale nan sistèm ou an.Li gen tou karakteristik sekirite pwoteje konsepsyon ou.Atik sa a eksplike tout bagay sou chip a, ki gen ladan layout PIN li yo, karakteristik, itilizasyon, ak ki jan nan pwogram li.Si w ap travay sou machin, machin, oswa ekipman rezo a, gid sa a ede ou konprann poukisa chip sa a se itil.

Katalòg

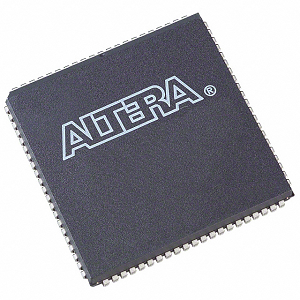

EPM7160ELC84-15 Apèsi sou lekòl la

A EPM7160ELC84-15 se yon pati nan seri Max 7000 Intel a nan CPLDs, ki itilize avanse nan dezyèm-jenerasyon achitekti Max.Aparèy sa yo, fabrike ak-wo fen teknoloji CMOS, yo pwepare pou segondè-dansite ak pèfòmans-wo dijital lojik sikwi.Modèl sa a karakteristik 160 macrocells epi li bay apeprè 3,200 pòtay ka itilize, akomode bezwen yo nan sistèm dijital konplèks.Li opere sou yon ekipman pou 5V, ak yon tipik PIN-a-PIN reta nan 15 ns, sa ki pèmèt pou kontwa vitès jiska 175.4 megaèrts, asire rapid pwosesis siyal ak pèfòmans sistèm efikas.Sa a CPLD sipòte tou de nan-sistèm pwogramasyon ak reprogramasyon atravè yon koòdone JTAG entegre, ki se konfòme ak IEEE STD.1149.1, amelyore fleksibilite ak fasilite nan dènye apre enstalasyon.Li ofri tou yon karakteristik ti jan sekirite yo anpeche kopye san otorizasyon nan done konfigirasyon, yon adisyon ki gen anpil valè pou pwoteje pwopriyete entelektyèl.

Si ou ap chèche an sekirite tout bagay biznis ou bezwen, kounye a nan tan an pafè a mete yon lòd esansyèl avèk nou.Nou pare pou ede ou ekonomize tan, koupe depans yo, epi pou yo jwenn egzakteman sa ou bezwen.

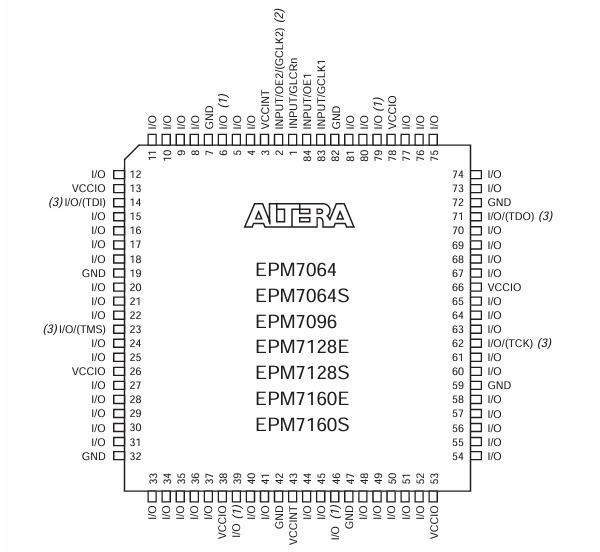

EPM7160ELC84-15 Pinout Dyagram

Dyagram nan pinout pou la EPM7160ELC84-15 Aparèy montre Layout fizik la ak fonctionnalités nan 84 broch li yo nan yon PLCC (plastik plon chip konpayi asirans) pake.Dyagram nan montre yon konfigirasyon kare, kote chak PIN yo asiyen yon etikèt espesifik ki endike fonksyon li yo, tankou Mwen/o (Antre/Sòti), YD (tè), oswa Vccio (Pwovizyon pou vòltaj pou I/O).Broch ki make kòm Mwen/o Reprezante configurable opinyon dijital oswa liy pwodiksyon, ki yo te itilize koòdone ak lòt aparèy nan yon kous. Vccio broch ekipman pou vòltaj nan la Mwen/o bank yoak YD Pins bay referans tè a.Broch fonksyon espesyal enkli TDI, TDO, TMSak TCK, ki te itilize pou JTAG Pwogramasyon ak tès eskanè fwontyè.Anplis de sa, broch tankou Input1/clk1 ak Input2/clk2 yo deziyen revèy oswa kontwòl siyal entrain pou distribisyon lojik entèn yo.

EPM7160ELC84-15 CAD Modèl

EPM7160ELC84-15 senbòl

EPM7160ELC84-15 anprint

EPM7160ELC84-15 3D modèl

EPM7160ELC84-15 Karakteristik

• High-dansite lojik: EPM7160ELC84-15 la ofri 160 MacroCells ak apeprè 3,200 pòtay ka itilize, fè li trè apwopriye pou desen konplèks dijital.Sa a dansite pèmèt pou entegrasyon an nan fonksyon miltip nan yon aparèy sèl, fasilite plis kontra enfòmèl ant ak efikas desen sikwi.

• Pèfòmans vit: Avèk yon reta pwopagasyon maksimòm de 15 ns ak kapasite nan sipòte frekans opere jiska 100 megaèrts, sa a CPLD asire rapid pwosesis siyal ak pèfòmans segondè-vitès pou aplikasyon pou tan-sansib.

• Nan-sistèm pwogramasyon (ISP): Prezante yon bati-an IEEE STD.1149.1 (JTAG) koòdone, aparèy la sipòte nan-sistèm pwogramasyon.Kapasite sa a pèmèt pou aparèy la dwe pwograme ak reprogramasyon pòs-enstalasyon, bay fleksibilite pou dènye ak chanjman fonctionnalités san yo pa bezwen an pou ranplasman fizik.

• Multivolt ™ I/O koòdone : Koòdone nan multivolt I/O sipòte divès kalite tension opere, fè CPLD a konpatib ak 5.0 V, 3.3 V, ak 2.5 V nivo lojik.Karakteristik sa a pèmèt aparèy la yo dwe itilize nan sistèm melanje-vòltaj, amelyore adaptabilite li nan diferan anviwònman elektwonik.

• Fleksib I/O konfigirasyon: Li bay 64 pwogramasyon I/O broch ki ofri opsyon versatile entèfas.Fleksibilite sa a enpòtan pou aplikasyon ki mande yon varyete de konfigirasyon opinyon/pwodiksyon, sipòte yon gwo ranje nan koneksyon ak fonctionnalités.

• Memwa ki baze sou eeprom: Itilize teknoloji EEPROM pou depo konfigirasyon, CPLD a ka reprogramasyon jiska 100 fwa.Sa a memwa ki pa temèt asire ke aparèy la konsève konfigirasyon li yo menm apre sik pouvwa pou fyab ak fasilite nan antretyen.

• Karakteristik sekirite: Aparèy la gen ladan yon ti jan sekirite ki anpeche aksè san otorizasyon nan lojik la pwograme, pwoteje pwopriyete entelektyèl ak anpeche falsifikasyon, ki se bon pou aplikasyon pou nan sekirite-sansib anviwònman.

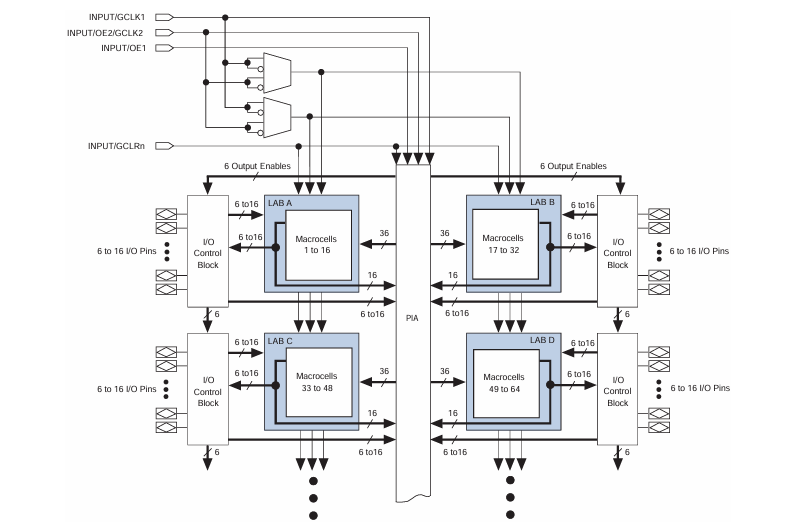

EPM7160ELC84-15 Dyagram blòk

Dyagram nan blòk nan la EPM7160ELC84-15, reprezante yon achitekti entèn ki byen estriktire ki konpoze de kat Blòk etalaj lojik (laboratwa) etikèt Youn, B, Cak D.Chak laboratwa gen 16 Macrocells, fè yon total de 64 Macrocells, ki se inite yo bilding pou kreye fonksyon lojik.Sa yo macrocells ka aplike konbinezonèl oswa ki anrejistre lojik lè l sèvi avèk pwogramasyon pwogramasyon ak siyal kontwòl.Nan sant la, la Pwogramasyon etalaj interconnect (PIA) Sèvi kòm zo rèl do a kominikasyon, pèmèt fleksib routage nan siyal ant Laboratwa ak Mwen/o broch.Chak laboratwa konekte nan PIA a ak 36 liy opinyon ak 16 liy pwodiksyon, asire yon wo degre de koneksyon lojik.Alantou periferik la, I/O blòk kontwòl Jere siyal opinyon ak pwodiksyon, ofrann ant 6 a 16 I/O broch pou chak bò, ki koòdone dirèkteman ak sistèm nan ekstèn.Li montre tou siyal kontwòl mondyal tankou revèy (GCLK1, GCLK2), pwodiksyon pèmèt (OE1), ak klè (GCLRN) distribye bay tout laboratwa pou senkronize ak santralize kontwòl lojik.Siyal sa yo ka travèse nan multiplexeur yo bay fleksibilite konsepsyon ak efikasite.

EPM7160ELC84-15 Espesifikasyon

Lèt	Paramèt
Fabrikan	Altera/Intel
Seri	Max® 7000
Anbalaj	Tib
Estati pati	Demode
Kalite pwogramasyon	Ee pld
Reta tan TPD (1) Max	15 ns
Pwovizyon pou vòltaj - Entèn	4.75V ~ 5.25V
Kantite eleman lojik/blòk	10
Kantite macrocells	160
Kantite pòtay	3200
Kantite I/O	64
Tanperati opere	0 ° C ~ 70 ° C (TA)
Kalite aliye	Sifas mòn
Pake / Ka	84-LCC (J-plon)
Pake aparèy founisè	84-PLCC (29.31x29.31)
Nimewo pwodwi baz	EPM7160

EPM7160ELC84-15 Aplikasyon

Otomatik endistriyèl

Nan automatisation endistriyèl la, EPM7160ELC84-15 la itilize pou kontwole lojik nan contrôleur lojik pwogramasyon (PLCs), contrôleur motè, ak interfaces Capteur.Kapasite li nan okipe operasyon lojik konplèks ak vit mwen/O oblije chanje fè li ideyal pou travay automatisation ki mande pou egzak kontwòl ak distribisyon.

Sistèm Embedded

Sa a CPLD se itil nan sistèm entegre kote espas ak efikasite pouvwa yo enpòtan.Li jwenn aplikasyon nan robotic, entènèt nan bagay sa yo (IoT) aparèy, ak konsomatè elektwonik, kote pwogramasyon li yo pèmèt pou personnalisation ak adaptabilite nan kondisyon espesifik fonksyonèl.

Telekominikasyon

Aparèy la ap travay nan ekipman telekominikasyon tankou routeurs ak switch pou jere distribisyon, routage done, ak manyen pwotokòl.Pèfòmans segondè-vitès li yo ak kapasite yo opere nan nivo vòltaj diferan fè li apwopriye pou enfrastrikti rezo ki mande fyab ak debi done segondè.

Elektwonik otomobil

Nan sektè otomobil la, EPM7160ELC84-15 la sipòte aplikasyon nan sistèm infotainment, modil kontwòl kò, ak inite jesyon motè.Futen ak sipò CPLD a pou yon pakèt domèn tension opinyon/pwodiksyon pèmèt li fè fiable nan kondisyon yo mande nan anviwònman otomobil.

Aparèy medikal

CPLD a tou aplike nan teknoloji aparèy medikal, patikilyèman nan ekipman dyagnostik ak sistèm siveyans pasyan yo.Karakteristik sekirite li yo ak operasyon ki estab anba divès kalite kondisyon anviwònman an asire ke li ka okipe aplikasyon sansib ak swen sante byen ak efikasite.

EPM7160ELC84-15 Pati ki sanble

• EPM7160EQC100-20

• EPM7160ELI84-20

• EPM7160EQC100-12

EPM7160ELC84-15 Pwogramasyon Etap

Pwogramasyon EPM7160ELC84-15 la, yon CPLD soti nan seri Max 7000 Intel a, enplike nan yon pwosesis estriktire asire ke aparèy la fonksyone dapre espesifikasyon.Isit la yo se etap sa yo ki enplike nan pwogramasyon sa a CPLD:

1. Design antre: Kòmanse lè l sèvi avèk yon langaj deskripsyon pyès ki nan konpitè (HDL) tankou VHDL oswa Verilog, oswa yon grafik zouti kaptire schematic yo kreye konsepsyon lojik dijital ou.Premye etap sa a ponn fondasyon pou fonctionnalités ou vle aplike nan CPLD la.Anplwaye lojisyèl konsepsyon konpatib ak seri a MAX 7000, tankou Altera a Quartus II oswa Max+Plus II, ki bay zouti pou kodaj, konpile, ak similye konsepsyon ou.

2. Konpilasyon ak simulation: Konpile konsepsyon ou a tradui kòd la HDL oswa schematic nan yon fòma binè ki CPLD a ka egzekite.Etap sa a tou tcheke pou nenpòt ki erè sentaks ak asire ke lojik la satisfè kondisyon konsepsyon.Simulation konsepsyon an konpile valide fonctionnalités li yo.Sa a enplike nan kouri ka tès kont konsepsyon an verifye lojik li yo ak distribisyon, asire li konpòte li jan yo espere anvan li se pwograme sou aparèy la fizik.

3. Pwogramasyon pyès ki nan konpitè konfigirasyon: Konekte EPM7160ELC84-15 nan pyès ki nan konpitè pwogramasyon ki apwopriye yo.Sa a ta ka enplike mete kanpe yon koòdone JTAG ak aparèy tankou byteblastermv a, masterblaster, oswa USB-Blaster.Asire w ke CPLD a se byen mache ak mete kanpe nan mòd nan konfigirasyon kòrèk pou pwogramasyon, tipikman lè l sèvi avèk yon 5.0 V ekipman pou pouvwa.

4. Pwosesis Pwogramasyon: Louvri lojisyèl an pwogramasyon (tankou pwogramè Quartus II) ak configured li yo rekonèt EPM7160ELC84-15 a atravè koòdone nan JTAG.Chaje dosye pwogramasyon ki apwopriye a (.pof oswa .sof) nan lojisyèl an.Dosye sa yo gen ladan done yo konsepsyon konpile ki nesesè yo configured CPLD la.Egzekite lòd la pwogramasyon nan lojisyèl an yo transfere konsepsyon an nan CPLD la.Siveye pwosesis la pou nenpòt ki erè ak konfime siksè pwogramasyon fini.

5. Verifikasyon: Yon fwa pwogramasyon an konplè, pote soti nan yon pwosesis verifikasyon asire ke CPLD a opere kòrèkteman nan aplikasyon entansyon li yo.Sa a ka gen ladan fè tès fwontyè-eskanè oswa tès fonctionnalités nan sistèm aktyèl la kote CPLD a aplike.Verifye ke tout fonksyonalite yo fèt kòm ki fèt ak ki aparèy la reyaji kòrèkteman ak lòt konpozan nan sistèm lan.

EPM7160ELC84-15 Avantaj

Pri-efikasite

EPM7160ELC84-15 la se yon solisyon pri-efikas pou bezwen kapasite lojik konplèks san yo pa tag nan pri segondè ki asosye ak plus cplds oswa FPGAs.Sa fè li atire pou pwojè bidjè-sansib ak pou aplikasyon pou edikasyon oswa ti-echèl endistriyèl.

Konfigirasyon ki pa temèt

Itilize EEPROM Teknoloji, EPM7160ELC84-15 la konsève konfigirasyon pwograme li yo menm lè se pouvwa a etenn.Sa a ki pa volatilité asire aparèy fyab ak konsistans nan pèfòmans nan tout sik pouvwa, elimine bezwen pou ekstèn eleman memwa ki pa temèt.

Lajè ranje vòltaj opere

Aparèy la sipòte yon lajè ranje vòltaj opere nan 4.75 V a 5.25 V, akomode divès kalite ekipman pou pouvwa ak asire konpatibilite ak tou de pi gran ak plus sistèm desen.Sa a adaptabilite se benefisye nan anviwònman melanje-vòltaj kote konpozan sistèm pa pouvwa pataje menm nivo yo vòltaj estanda.

Pèfòmans serye

Aparèy la ofri pèfòmans serye ak yon reta pwopagasyon nan 15 ns ak sipò pou opere frekans jiska 100 megaèrts.Sa a asire pwosesis alè ak efikas nan operasyon lojik, fè li apwopriye pou aplikasyon pou tan-sansib nan telekominikasyon, elektwonik otomobil, ak sistèm kontwòl endistriyèl.

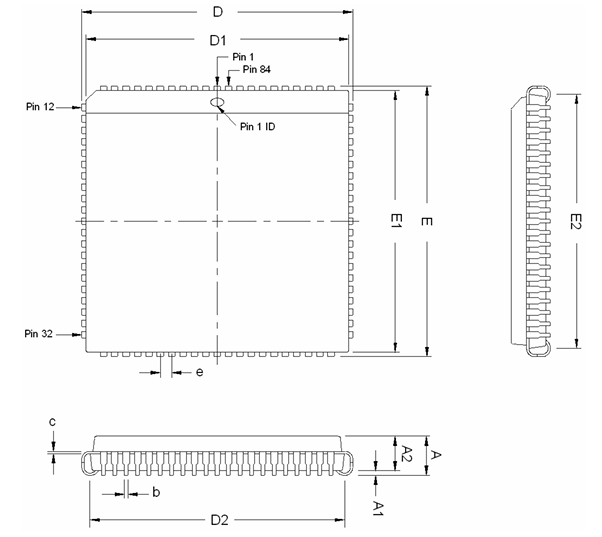

EPM7160ELC84-15 Dimansyon anbalaj

Pake tab dimansyon deskripsyon

Senbòl	Pous
	Min.	Nom.	Max.
Youn	0.165	0.172	0.18
A1	0.02	-	-
A2	0.150 tip
D	1.185	1.190	1.195
D1	1.150	1.154	1.158
D2	1.082	1.110	1.138
E	1.185	1.190	1.195
E1	1.150	1.154	1.158
E2	1.082	1.110	1.138
b	0.013	-	0.021
c	0.008 tip
e	0.050 tip

Pake deskripsyon

EPM7160ELC84-15 manifakti

EPM7160ELC84-15 la manifaktire pa Intel Corporation, yon lidè mondyal nan teknoloji semi -conducteurs.Originally devlope pa Altera, sa a CPLD te vin yon pati nan dosye pwodwi Intel a apre akizisyon li yo nan Altera nan 2015. Depi lè sa a, Intel te kontinye sipòte Max 7000 seri a, ki gen ladan EPM7160ELC84-15 la, anba gwoup solisyon pwogramasyon li yo.Gouvènman Intel a asire benefis yo aparèy soti nan estanda manifakti avanse yo, alontèm fyab, ak sipò dokiman yo.Menm si kounye a klase kòm demode, eritaj Intel a nan aparèy lojik pwogramasyon tankou EPM7160ELC84-15 la kontinye sèvi nan sistèm eritaj ak aplikasyon espesyalize atravè lemond.

Konklizyon

EPM7160ELC84-15 la kanpe tankou yon CPLD trè kapab pwepare pou enjenyè ak konsèpteur sistèm k ap chèche pri-efikas entegrasyon lojik ak pwogramasyon fleksib.Memwa EEPROM ki baze sou li yo, reta pwopagasyon vit, ak konpatibilite ak nivo vòltaj miltip fè li yon anfòm fò pou divès anviwònman elektwonik.Te sipòte pa eritaj manifakti Intel a ak bati ak karakteristik tankou multivolt I/O ak konfòmite JTAG, aparèy la ap kontinye sèvi nan eritaj ak sistèm espesyalize malgre obsolescence li yo.Si ou ap travay nan automatisation endistriyèl, aplikasyon entegre, oswa enfrastrikti telecom, EPM7160ELC84-15 la delivre pèfòmans serye ak valè alontèm.
