EPM7256SQC208-10 Gid: Karakteristik, pinout, pwogramasyon, aplikasyon pou ak fich

Gid sa a se tout sou EPM7256SQC208-10 a, yon kalite chip pwogramasyon ki fèt pa Intel (orijinal pa Altera).Li soti nan fanmi an Max® 7000s epi li se li te ye pou yo te vit, serye, ak fasil nan pwogram pandan y ap li a deja andedan yon aparèy.Atik sa a eksplike kisa chip la fè, ki jan li fonksyone, kote li te itilize, e poukisa li se yon gwo chwa si ou bezwen yon aparèy lojik fò ak fleksib pou pwojè ou.

Katalòg

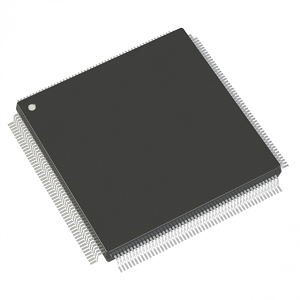

EPM7256SQC208-10 Apèsi sou lekòl la

A EPM7256SQC208-10 se yon pati nan Intel a (ansyen Altera) Max® 7000s fanmi, yon pèfòmans-wo ranje CPLD li te ye pou pwogramasyon gaya li yo ak kapasite lojik optimize.Modèl sa a gen anpil apeprè 5,000 pòtay ki ka itilize e li gen ladan 256 macrocells, loje nan yon 208-PIN kwadwilatè kwadwilatè plat plat (PQFP).Li opere nan yon frekans jiska 128.2 megaèrts ak sipòte yon 5.0 V vòltaj opere, ak yon reta pwopagasyon maksimòm de 7.5 ns ak yon plafon tanperati operasyonèl nan +70 ° C.Yon karakteristik kle se pwogramasyon nan sistèm li yo nan yon IEEE bati-an.1149.1 koòdone JTAG, pèmèt konfigirasyon dinamik.Aparèy yo MAX® 7000S yo fabrike lè l sèvi avèk avanse teknoloji CMOS, ofri karakteristik tankou PIN-a-PIN reta lojik kòm rapid tankou 5 ns ak frekans vann san preskripsyon rive jiska 175.4 megaèrts.Fanmi an prezante yon varyete de opsyon pake ak ki fèt ak pwogramasyon macrocell baskile-flops ki kontribye nan ekonomi pouvwa sibstansyèl sou 50% rediksyon nan kèk ka.Anplis de sa, li gen ladan yon ti jan sekirite pou pwoteksyon an nan desen propriétaires.

Si òganizasyon ou a bezwen yon solisyon solid lojik pwogramasyon, EPM7256SQC208-10 a se yon chwa serye, se konsa kontakte nou jodi a an sekirite lòd esansyèl ou.

EPM7256SQC208-10 CAD Modèl

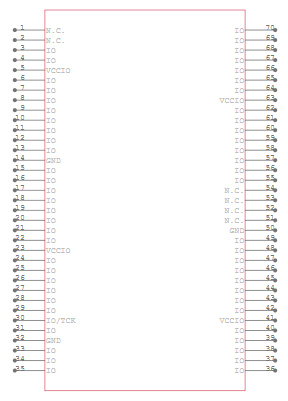

EPM7256SQC208-10 senbòl

EPM7256SQC208-10 anprint

EPM7256SQC208-10 3D modèl

EPM7256SQC208-10 karakteristik

• Segondè dansite lojik: EPM7256SQC208-10 a bay apeprè 5,000 pòtay ki ka itilize epi li gen 256 macrocells.Sa a kapasite lojik segondè fè li ideyal pou mete ann aplikasyon konplèks sikwi konbinezon ak efikas entegrasyon lojik nan desen kontra enfòmèl ant.

• Pèfòmans vit: Avèk yon frekans maksimòm opere nan 128.2 megaèrts ak yon reta pwopagasyon nan jis 7.5 ns, sa a CPLD asire pwosesis rapid ak fwa repons rapid, bon pou aplikasyon pou gwo vitès.

• Nan-sistèm pwogramasyon (ISP): Ekipe ak yon IEEE STD.1149.1 JTAG koòdone, aparèy la pèmèt pou nan-sistèm pwogramasyon ak tès san yo pa bezwen an pou retire fizik, fasilite devlopman repete ak dènye.

• Achitèk avanse: Itilize dezyèm-jenerasyon achitekti Max Altera a ak fabrike ak teknoloji avanse CMOS, EPM7256SQC208-10 ofri pèfòmans ranfòse ak rezistans, asire fyab nan divès anviwònman operasyonèl.

• Jesyon pouvwa: Aparèy la karakteristik pwogramasyon pouvwa-ekonomize mòd ki ka diminye konsomasyon pouvwa pa plis pase 50% pou chak macrocell, sipòte enèji-efikas desen ak pwolonje lavi batri nan aplikasyon pou pòtab.

• Karakteristik sekirite: Yon ti jan sekirite pwogramasyon bay pwoteksyon kont aksè san otorizasyon ak kopye nan desen propriétaires, pwoteje pwopriyete entelektyèl efektivman.

• Kondisyon opere lajè: Opere nan 5.0 V ak ki kapab fonksyone nan tanperati jiska +70 ° C, sa a CPLD adapte yo ak divès kondisyon anviwònman an, fè li apwopriye pou tou de aplikasyon pou endistriyèl ak komèsyal yo.

• Fleksib I/O estanda : Sipòte multivolt ™ I/O koòdone operasyon yo, konpatib ak tou de 3.3 V ak 5.0 V sistèm yo.Fleksibilite sa a pèmèt entegrasyon san pwoblèm ak pyès ki nan konpitè ki egziste deja ak nouvo, diminye konpleksite sistèm ak depans yo.

• Sipò Design: EPM7256SQC208-10 la sipòte pa yon seri de zouti konsepsyon ak opsyon kenkayri pwogramasyon, senplifye pwosesis la devlopman ak pèmèt yo konsantre sou inovasyon olye ke pwoblèm konpatibilite.

EPM7256SQC208-10 Pinout Dyagram

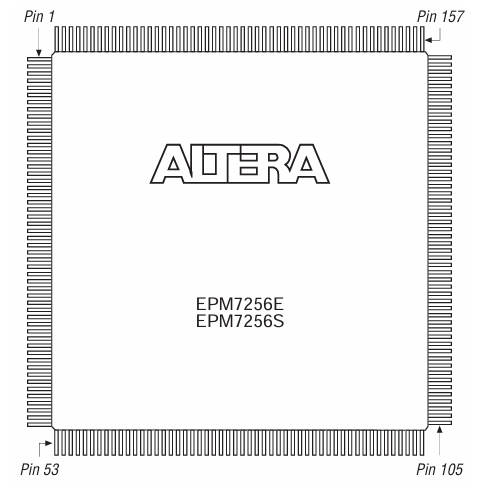

Dyagram sa a montre Layout PIN la pou EPM7256SQC208-10 chip nan Altera.Chip la gen 208 broch, ranje sou tout kat kote nan yon fòm kare.PIN 1 kòmanse nan kwen an tèt-gòch ak nimewo yo ale nan chip la nan yon direksyon ki envers, desann bò gòch la PIN 53, atravè anba a PIN 105, moute bò dwat la PIN 157, ak tounen nan tèt-dwat la.Etikèt yo ede ou konnen ki kote yo kòmanse ak ki jan yo mete chip a kòrèkteman sou yon tablo sikwi.Non an nan sant la, "EPM7256E / EPM7256S," vle di Layout sa a ap travay pou tou de vèsyon chip.Dyagram sa a enpòtan lè konekte pouvwa, siyal, oswa liy pwogramasyon nan chip la.

EPM7256SQC208-10 Dyagram blòk

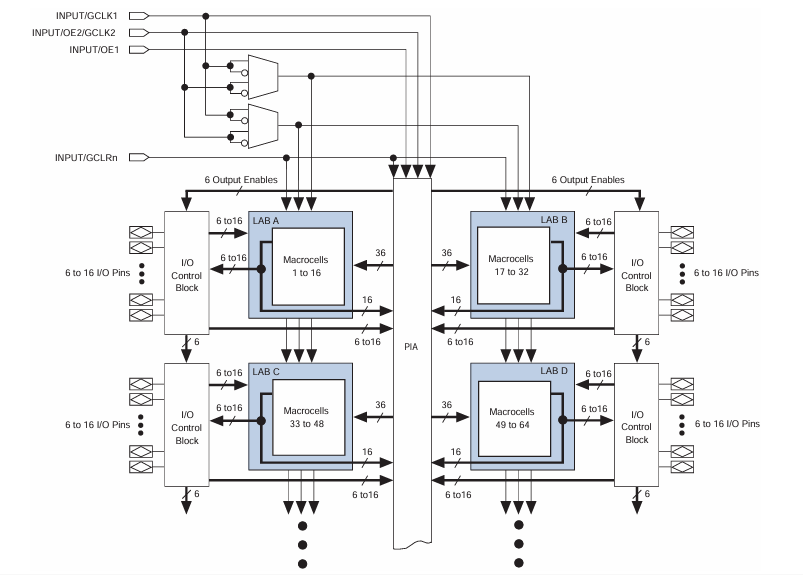

Dyagram nan blòk nan EPM7256SQC208-10 a montre ki jan chip la òganize okipe travay lojik dijital.Li gen kat blòk lojik prensipal yo rele Laboratwa A, B, C, ak D. Chak blòk gen 16 Macrocells, ki se pati yo bilding debaz ki fè travay la lojik.Se konsa, nan total, gen 64 macrocells andedan chip la.Anviwon blòk lojik sa yo se blòk kontwòl mwen/O, ki konekte chip nan mond lan deyò nan broch opinyon ak pwodiksyon.Chak blòk kontwòl jere 6 a 16 broch, kite siyal ale nan oswa soti nan chip la jan sa nesesè.

Nan sant la se etalaj la konekte pwogramasyon (PIA), ki aji tankou yon sistèm gran wout, kite siyal deplase ant blòk lojik ak I/O broch.Sa a pèmèt ou wout done nenpòt fason ou bezwen pou konsepsyon ou.Nan bò gòch anwo a, dyagram lan montre kèk entrain kontwòl tankou revèy mondyal (GCLK), pwodiksyon pèmèt (OE), epi ki klè (GCLR).Siyal sa yo ede jere distribisyon an ak konpòtman nan sikwi yo lojik atravè chip la.

EPM7256SQC208-10 Espesifikasyon

Lèt	Paramèt
Fabrikan	Altera/Intel
Seri	Max® 7000s
Anbalaj	Plato
Estati pati	Demode
Kalite pwogramasyon	Nan sistèm pwogramasyon
Reta tan TPD (1) Max	10 ns
Pwovizyon pou vòltaj - Entèn	4.75V ~ 5.25V
Kantite eleman lojik/blòk	16
Kantite macrocells	256
Kantite pòtay	5000
Kantite I/O	164
Tanperati opere	0 ° C ~ 70 ° C (TA)
Kalite aliye	Sifas mòn
Pake / Ka	208-BFQFP
Pake aparèy founisè	208-PQFP (28x28)
Nimewo pwodwi baz	EPM7256

EPM7256SQC208-10 Aplikasyon

Otomatik endistriyèl

EPM7256SQC208-10 la itilize anpil nan sistèm automatisation endistriyèl.Dansite segondè lojik li yo ak pèfòmans vit pèmèt travay kontwòl konplèks, entèfas transparans ak detèktè ak actionneurs.Sa a CPLD se ideyal pou amelyore presizyon ak efikasite nan liy pwodiksyon, sistèm kontwòl pwosesis, ak aplikasyon pou Robotics.

Telekominikasyon

Nan telekominikasyon, sa a CPLD èksèl nan jere koule done ak entegrite siyal atravè rezo.Li sipòte fonksyon tankou konvèsyon siyal, routage, ak pwosesis nan switch ak routeurs, asire enfrastrikti kominikasyon gaya ak efikas.

Sistèm otomobil

Nan endistri otomobil la, aparèy sa a kontribye nan fyab la ak bagay konplike nan sistèm tankou inite jesyon motè, sistèm infotainment, ak teknoloji chofè-asistans.Pèfòmans gaya li yo anba kondisyon divès fè li apwopriye pou aplikasyon pou sekirite-kritik.

Aparèy medikal

Presizyon an ak pwogramasyon nan EPM7256SQC208-10 fè li valab nan ekipman medikal, kote kontwòl egzat ak operasyon serye yo enpòtan.Yo itilize li nan aparèy pou kontwole vitals pasyan yo, jere enstriman dyagnostik, ak otomatize livrezon tretman.

Aerospace ak defans

Nan avyon ak defans, EPM7256SQC208-10 la ap travay nan sistèm ki mande nivo segondè nan fyab ak pèfòmans, tankou kominikasyon satelit, èd navigasyon, ak kontwòl kenkayri militè yo.Kapasite li nan opere anba kondisyon ekstrèm se benefisye.

Enstitisyon Edikasyon ak Rechèch

Sa a CPLD se tou popilè nan anviwònman edikasyon ak pwojè rechèch, kote reprogramasyon li yo ak fleksibilite fasilite eksperimantasyon ak aprantisaj nan konsepsyon dijital ak elektwonik.Li pèmèt pwototip ak tès divès kalite desen lojik avèk efikasite.

EPM7256SQC208-10 Pati ki sanble

• EPM7256ERC208-12

• EPM7256SQC208-15

• EPM7256EQC160-20

EPM7256SQC208-10 etap pwogramasyon

1. Antre mòd ISP

Premye etap sa a enpòtan menm jan li tranzisyon CPLD a soti nan mòd operasyon nòmal nan nan-sistèm pwogramasyon (ISP) mòd.Sa a se reyalize pa voye yon lòd espesifik nan koòdone nan JTAG.Pandan pwosesis sa a, tout I/O broch nan CPLD a yo tri-deklare (enfim) pou fè pou evite nenpòt ki entèferans oswa konfli ak lòt konpozan sikwi.Tranzisyon an nan mòd ISP prepare aparèy la pou pwogramasyon ki an sekirite epi li pran apeprè 1 milisgond.

2. Tcheke ID

Yon fwa nan mòd ISP, sistèm lan fè yon chèk ID pou asire ke aparèy ki kòrèk la ap pwograme.Sa a enplike nan lekti inik Silisyòm ID aparèy la nan koòdone nan JTAG.Etap sa a se bon pou verifye ke kòmandman yo pwogramasyon ak done yo pral voye nan aparèy ki kòrèk la, anpeche pwogramasyon erè ak domaj aparèy potansyèl yo.

3. Efase esansyèl

Anvan nouvo done yo ka pwograme, done yo ki deja egziste nan CPLD a dwe efase.Etap la esansyèl efase efektivman efase tout selil yo pwogramasyon nan aparèy la.Sa a se fè pa chanje nan enstriksyon an efase ak Lè sa a, aplike yon batman kè 100-milisgond ki efase chip a tout antye.Etap sa a enpòtan pou asire ke pa gen okenn sold nan konfigirasyon anvan entèfere ak pwogram nan nouvo.

4. pwogram

Etap sa a enplike nan pwogram aktyèl la nan CPLD a kote done yo konfigirasyon nouvo ekri nan aparèy la.Done ak adrès ki koresponn yo deplase nan aparèy la nan koòdone nan JTAG.Chak adrès ak done pè mande pou yon batman kè pwogramasyon asire done yo kòrèkteman ekri nan selil yo ki pa temèt memwa nan CPLD la.Se etap sa a repete pou chak pwen done atravè kat memwa aparèy la.

5. Verifye

Post-pwogramasyon, li bezwen verifye ke done yo te ekri kòrèkteman nan aparèy la.Etap verifikasyon sa a enplike nan lekti tounen done yo pwograme nan chak adrès ak konpare li ak done yo opinyon orijinal la.Etap sa a asire entegrite done ak konfime ke pwosesis la pwogramasyon te gen siksè san okenn erè.

6. Sòti mòd ISP

Etap final la nan pwosesis la pwogramasyon se sòti mòd nan ISP epi retounen CPLD a nan mòd nòmal operasyonèl.Sa a se fè pa voye yon lòt lòd atravè koòdone nan JTAG.Lè yo fin fè siksè sòti, broch yo I/O yo reactive, ak aparèy la rezime fonksyon nòmal.Etap sa a tou tipikman pran apeprè 1 milisgond.

EPM7256SQC208-10 avantaj

Konfigirasyon ki pa temèt

EPM7256SQC208-10 la itilize teknoloji EEPROM, sa ki pèmèt li nan magazen konfigirasyon li yo pou tout tan.Nati sa a ki pa temèt vle di aparèy la pa bezwen rechaje done konfigirasyon li yo soti nan memwa ekstèn chak fwa li se mache sou.Sa rezilta nan pi vit fwa demaraj ak diminye konpleksite an jeneral nan konsepsyon an pyès ki nan konpitè pa elimine bezwen an pou konpozan depo konfigirasyon adisyonèl.

Nan-sistèm pwogramasyon (ISP)

Youn nan karakteristik yo ki exceptionnelles nan EPM7256SQC208-10 a se sipò li yo pou nan-sistèm pwogramasyon.Sa a pèmèt aparèy la dwe pwograme ak reprogramasyon pandan y ap entegre nan aplikasyon an fen san yo pa bezwen yo dwe fizikman retire li.Kapasite sa a senplifye dènye ak modifikasyon, bay fleksibilite ak fasilite nan itilize pandan devlopman ak nan tout lifecycle nan pwodwi an.

Segondè I/O konte ak dansite lojik

Aparèy la ofri yon kantite lajan konsiderab nan resous lojik ak I/O broch, ak 256 macrocells ak 164 itilizatè I/O broch.Sa a segondè I/O konte ak dansite lojik pèmèt entegrasyon an nan fonksyon miltip nan yon chip sèl, fasilite desen pi konplèks pandan y ap konsève espas sou PCB la.Avantaj sa a se benefisye nan aplikasyon pou kote espas tablo a se nan yon prim ak milti-fonksyonalite enpòtan.

Vit PIN-a-PIN reta

Avèk yon reta maksimòm PIN-a-PIN nan jis 10 ns, EPM7256SQC208-10 a ka fè operasyon lojik segondè-vitès.Tan sa a repons rapid se gwo nan aplikasyon pou ki mande pou kapasite rapid pwosesis, tankou kominikasyon segondè-vitès oswa informatique, asire ke sistèm lan satisfè kritè pèfòmans sevè.

Wide konpatibilite vòltaj

EPM7256SQC208-10 la fèt yo dwe fleksib an tèm de konpatibilite vòltaj, sipòte operasyon entèn nan 5 V ak I/O nivo nan 3.3 V. Sa a kapasite doub-vòltaj pèmèt aparèy la koòdone fasil ak tou de 3.3 V ak 5 V sistèm, diminye bezwen an pou tradiktè nivo vòltaj ak senplifye konsepsyon sistèm.

EPM7256SQC208-10 Dimansyon anbalaj

• Kalite pake: 208-BFQFP (plastik kwadwilatè plat pake)

• Kantite broch: 208 mennen

• Gwosè kò (L × W): 28 mm × 28 mm

• Style monte: Teknoloji Mount Sifas (SMT)

• Anplasman plon: Tipikman 0.5 mm ant broch (estanda pou BFQFP)

• Materyèl pake: Plastik

• Pake epesè: Apeprè 3.5 mm (varye yon ti kras pa manifakti)

• Karakteristik tèmik: Pa gen pad ekspoze;estanda disipasyon anbyen via tablo

• Anbalaj plato: Apwovizyone nan plato pou manyen volim ak pick-ak-plas automatisation
