Tout bagay sou LCD 16x2

16x2 ekspozisyon an kristal likid (LCD) se yon eleman versatile ak debaz nan elektwonik modèn, ofri yon solisyon kontra enfòmèl ant ankò efikas pou montre done tèks ak nimerik.Estrikti li yo nan 16 kolòn ak 2 ranje akomode jiska 32 karaktè, fè li yon chwa popilè nan sistèm entegre, pwojè brikoleur, ak divès kalite aparèy dijital.Atik sa a fouye nan teknoloji, karakteristik, ak aplikasyon pratik nan modil la LCD 16x2, bay yon gid konplè pou ou ap chèche entegre ekspozisyon sa a nan pwojè ou yo.

Katalòg

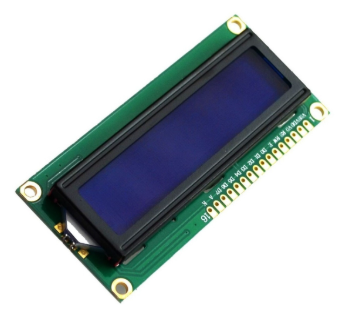

Apèsi sou lekòl la nan LCD 16x2 teknoloji

LCD 16x2 a se yon mwayen abil pou prezante enfòmasyon, kap anglobe yon estrikti nan 16 kolòn ak 2 ranje.Konsepsyon sa a kapab akomode jiska 32 karaktè, ak chak karaktè ki te fòme nan yon matris 5x8 pixel dot, ki mennen ale nan 1280 piksèl.Rasin nan fonctionnalités nan milti-segman poul, li jwenn Tanporèman nich li yo nan yon espèk lajè nan aparèy, inisyativ brikoleur, ak aplikasyon pou elektwonik.Cham li yo rive soti nan aksesibilite li yo, fasilite nan pwogramasyon, ak operasyon dwat.Variants nan seri sa a, tankou 8x2 ak 10x2, 8x1 ak 16x1, bay fleksibilite kostim bezwen konsepsyon patikilye ansanm ak modèl la prensipal 16x2.

Fonksyonman yo nan LCD 16x2 charnyèr sou yon entèraksyon konplèks ant konpozan pyès ki nan konpitè ak direktiv lojisyèl delivre egzak done vizyèl.Ou ka konprann ki jan enklizyon de yon kontwolè bor, tankou Hitachi HD44780 la, senplifye travay sa a konplike, fasilite jesyon done ak kenbe presizyon ekspozisyon.Anplwaye pratik metikuleuz kodaj ka ranfòse aparèy validite ak efikasite, èkspoze ki jan konpetans ak konesans ka amelyore itilizasyon resous.

Espesifikasyon teknik

Spesifikasyon	Detay
Vòltaj opere	4.7V a 5.3V
Montre dimansyon Montour	72 x 25 mm
Opere aktyèl	1mA (san ekleraj)
Gwosè PCB	80L x 36W x 10h mm
Contrôler	HD47780
Ekleraj dirije koulè	Vèt oswa ble
Kantite kolòn	16
Kantite ranje	2
Kantite broch	16
Karaktè total	32
Mòd opere	4-ti jan ak 8-ti jan
Gwosè bwat pixel	5 × 8 piksèl pou chak karaktè
Gwosè font karaktè	0.125W x 0.200H (mm)

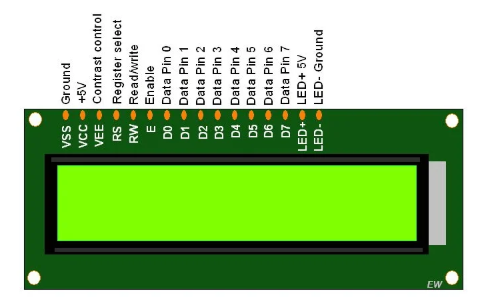

PIN konfigirasyon

Nimewo PIN	Non PIN	Deskripsyon
PIN 1	Atè	Konekte nan tèminal la tè.
PIN 2	+5 volt	Ofri yon ekipman pou +5V nan LCD la.
PIN 3	Ve	Chwazi kontras la nan LCD la.
PIN 4	Enskri Chwazi	Konekte nan yon PIN done nan yon MCU.Done mòd = 0, lòd mòd = 1.
PIN 5	Li & Ekri	Itilize li oswa ekri done.
PIN 6	Pèmèt	Pèmèt PIN la;dwe wo fè li/ekri a Pwosedi.Ki te fèt segondè toujou.
PIN 7	Done PIN	Done broch (0-7) yo ki konekte nan mikrokontroleur la pou transmisyon done.Sipòte mòd 4-ti jan.
PIN 8	Done PIN 1	Done transmisyon PIN.
PIN 9	Done PIN 2	Done transmisyon PIN.
PIN 10	Done PIN 3	Done transmisyon PIN.
PIN 11	Done PIN 4	Done transmisyon PIN.
PIN 12	Done PIN 5	Done transmisyon PIN.
PIN 13	Done PIN 6	Done transmisyon PIN.
PIN 14	Done PIN 7	Done transmisyon PIN.
PIN 15	Dirije pozitif	+Ve tèminal nan ekleraj la dirije;ki konekte nan +5V a Aktive ekleraj la ki ap dirije.
PIN 16	Dirije negatif	-Ve tèminal nan ekleraj la te dirije;konekte ak GND a Aktive ekleraj la ki ap dirije.

Kòmandman pou LCD 16x2 modil

Kòd Egzagòn	Deskripsyon
1	Retire done ki montre sou ekran an nan LCD la.
2	Deplase retounen lakay ou.
4	Modifye kote kurseur sou bò gòch la.
6	Chanje kote kurseur a sou bò dwat la.
5	Chanjman ekspozisyon an sou bò dwat la.
7	Chanjman ekspozisyon an sou bò goch la.
8	Fèmen ekspozisyon an;ap kurseur a tou ap vire Off.
0a	Vire sou kurseur a ak fèmen ekspozisyon an.
0c	Vire sou kurseur a ak vire sou ekspozisyon an.
0e	Vire sou ekspozisyon an ak flache kurseur la.
0f	Vire sou ekspozisyon an ak flache kurseur la.
10	Chanje kote kurseur a sou bò goch la.
14	Chanje kote kurseur a sou bò dwat la.
18	Chanje kote ekspozisyon an sou bò gòch la.
1C	Chanje kote ekspozisyon an sou bò dwat la.
80	Chanjman kurseur a nan liy prensipal la.
C0	Deplase kurseur a nan konmansman an nan liy kap vini an.
38	Konfigirasyon LCD a pou 2 liy ak yon matris 5 × 7.

Kache konsèp nan teknoloji LCD

Sistèm LCD fonksyone pa gide limyè nan kouch sistematikman ranje, kote molekil yo aliyen nan ang dwat youn ak lòt, sa ki pèmèt pasaj la nan limyè polarize.Sa yo molekil délikatès òganize jwe yon wòl dominan nan jere enfòmasyon sou piksèl endividyèl pa exploiter absòpsyon limyè, konsa fòme imaj vizib.Oryantasyon an nan molekil sa yo orè an repons a ang limyè, fasilite distenk enpresyon vizyèl pou ou.Metòd sa a asire ke done yo kenbe sou ekspozisyon an jiskaske yon chanjman inisye.

Apre yon tan, itilizasyon pratik te demontre ke LCD yo, gras a atribi enèji-yo ak gwosè kontra enfòmèl ant, te progresivman ranplase ekran CRT nan divès gadjèt tankou CD/DVD jwè yo, mont, ak òdinatè.Chanjman sa a reflete yon pi gwo mouvman nan direksyon plis ekolojik-zanmi konsepsyon elektwonik.Kontrèman a teknoloji ki ap dirije, ki pwodui limyè, LCD ekonomize sou enèji pa bloke limyè.Sa a distenksyon operasyonèl mete aksan sou kapasite LCD a pou misyon pou minimize itilize pouvwa -yon konsiderasyon dinamik nan pwogresyon teknolojik jodi a la.

Aplikasyon pou endistri aktyèl revele yon ekilib ant pèfòmans ak efikasite, kòm LCD kontinye pwodwi imaj byen file.Apwòch egzak la nan manipile limyè polarize bay yon konpreyansyon pi fon nan amonize fonctionnalités ak ekonomize enèji, yon sijè de pli zan pli enpòtan nan konvèsasyon an kontinyèl sou pratik konsepsyon dirab.

Rejis LCD

LCD Teknoloji enkòpore de rejis direktè lekòl: enskri nan lòd ak enskri nan done yo.PIN la RS aji kòm yon mekanis kontwòl desizif, pou detèmine si mòd nan operasyon pa channeling aktivite nan enskri nan lòd lè mete nan '0' ak nan enskri nan done lè mete nan '1.'

Kòmandman Rejis

Rejis la lòd grasyeu jere fonksyonalite LCD pa lojman ak egzekite yon varyete de kòmandman kontwòl.Kòmand sa yo gouvène operasyon tankou inisyalize ekspozisyon an, netwaye kontni fin vye granmoun, pwezante kurseur a, ak mete konfigirasyon ekspozisyon an jeneral.Itilizasyon konpetan nan enskri sa a fasilite tranzisyon lis ant diferan eta operasyonèl, amelyore eksperyans nan entèaktif.Yon apresyasyon gwo twou san fon nan sekans lan lòd ak distribisyon konsistans operasyonèl, kontribiye nan yon koòdone likid.

Done Enskri

Enskri nan done, nan kontras, se kote karaktè ak senbòl grafik gen entansyon pou ekspozisyon jwenn kay tanporè yo.Aktivasyon rive lè se PIN la RS deplase nan pozisyon an '1', sa ki pèmèt done yo dwe voye dirèkteman nan ekspozisyon an.Pwosesis sa a konplèks tram ansanm lòd la ak done anrejistre, asire done tèks ak grafik yo prezante jisteman sou ekran an LCD.Ak anpil atansyon optimize done opinyon kontribye nan reyalize rapid rafrechisman pousantaj, kidonk kenbe ekspozisyon an tou de reponn ak intans klè.

Konekte yon 16 × 2 LCD Arduino

Ki lye ak yon LCD 16 × 2 ak yon Arduino bay yon fason konvenkan yo demontre pwodiksyon textuelle.Pa anplwaye bibliyotèk la kristal likid, Hitachi HD44780-konpatib ekspozisyon yo fèt san pwoblèm kontwole pa Arduino la.Koneksyon sa a pèmèt LCD a montre mesaj tankou "Hello World!"ak kwonolojikman swiv tan an segonn, ak dènye nouvèl deklannche pa chak Reyajiste Arduino.

Opere sou yon koòdone paralèl

16 × 2 LCD a opere sou yon koòdone paralèl ki egzije pou senkronizasyon nan plizyè broch.Broch remakab gen ladan Rejis Chwazi (RS), Li/Ekri (RW), ak pèmèt, ansanm ak liy done D0-D7.Jere kontras la lè l sèvi avèk yon potansyomètr ak alimante ekleraj la ki ap dirije yo egalman patisipe.Bibliyotèk Arduino senplifye pwosesis pwogramasyon an pa konvèti operasyon PIN konplike nan lòd dosil ak travay done.

Konparezon 4-ti jan ak 8-ti jan nan operasyon

Pou yon koòdone LCD-Arduino, n ap deside ant 4-ti jan ak 8-ti jan mòd ofri chemen distenk.Mòd la 4-ti jan, itilize sèt I/O broch, se souvan chwazi pou efikasite senp li yo ak pi ba demann pyès ki nan konpitè.Kontrèman, mòd nan 8-ti jan itilize 11 broch men fasilite transfè done pi vit, ede nan comprehending pwosesis done nan anviwònman pratik.Seleksyon an souvan gon sou disponiblite PIN sou Arduino a ak konpleksite pwojè.

Aplike 4-ti jan mòd nan pratik

Nou eksplore yon konfigirasyon mòd 4-ti jan pou itilizasyon efikas li yo nan resous, ki enplike eleman debaz: yon Arduino, yon breadboard, yon 16 × 2 LCD, konekte fil, broch header, yon rezisteur 220-OHM, ak yon potansyomètr 10k.Wòl potansyomèt la nan ajiste kontras nan ekran pwouve anpil valè, amelyore vizibilite nan tout kondisyon ekleraj diferan.Deplwaye konfigirasyon sa a nan anviwònman pwojè divès pwodiksyon Sur nan adaptabilite li yo ak efikasite.

• Kòmanse pa pwezante LCD a sou breadboard la ak ki lye ak li nan broch yo ki koresponn Arduino, asire plasman kòrèk nan RS a, RW, ak pèmèt broch.Mete ladan l rezistans a 220-ohm kontwole aktyèl la ekleraj, pwoteje ekspozisyon an.Potansyomètr a atache nan PIN la V0 modifye kontras, ki amelyore gade klè anpil.

• Pou aplike efektivman bibliyotèk la kristal likid, inisyalize objè a ekspozisyon ak aranjman nan PIN espesifye nan IDE a Arduino.Sa demontre itilizasyon pratik bibliyotèk lojisyèl pou rasyonalize kontwòl pyès ki nan konpitè.Atravè esè siksesif, devlopè resevwa fidbak imedya, raffinage tou de ladrès kodaj ak teknik depanaj elektwonik.

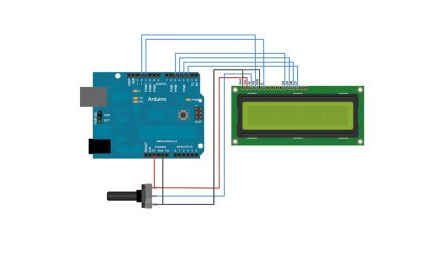

Fil elektrik schematic pou LCD

Anvan ou s'angajè sou entegre LCD a ak yon tablo Arduino, kòmanse pa soudaj yon header PIN swa PIN 14 oswa PIN 16 nan LCD la.Pou pèfòmans dezirab, konfòme yo ak gid sa yo detaye fil elektrik:

• Konekte PIN RS a PIN Digital 12 sou Arduino a;Sa a inisye pwosesis yo lòd.

• PIN Pèmèt la ta dwe konekte ak PIN dijital 11 pou kòmanse aksyon, fonksyone kòm yon siyal enskri chwazi.

• Etabli koneksyon pou broch yo done jan sa a:

• D4 pou dijital PIN 5,

• D5 pou dijital PIN 4,

• D6 pou dijital PIN 3,

• D7 pou dijital PIN 2.

Efikasite nan koneksyon sa yo se dominan pou transmisyon done san pwoblèm.

• dirèkteman pon li/ekri PIN a GND;Senplisite la nan mòd pwodiksyon souvan fè yo plis dezirab.

• Tache VSS nan GND pou ankouraje fonctionnalités ki estab.

• Konekte VCC ak 5V PIN la, kap founi bay pouvwa a LCD la.

• Mete yon rezisteur 220-OHM ant dirije+ ak 5V pou kenbe nivo ekleraj apwopriye, pwoteje ekleraj la soti nan survirent.

• Ground katod la ki ap dirije pa atache li nan GND, konsa ranpli koneksyon sikwi a ki ap dirije a.

• Pou ajiste kontras, tache eswiyan an nan yon potansyomètr 10k nan LCD PIN 3, ki amelyore ekspozisyon lizibilite.

LCDs, tankou modèl la lajman-itilize 16 × 2, pénétrer divès kalite aparèy elektwonik, ki gen ladan kalkilatris ak montre telefòn.Itilizasyon toupatou yo rive soti nan kapasite eksepsyonèl yo bay estati detaye ak dènye paramèt, ki se yon karakteristik remakab nan sistèm avanse elektwonik.

Eksplore varyete LCD

• LCD karaktè: ékonomi ak efikas pou montre tèks;Egzanp yo gen ladan modèl yo 16x2.

• LCD grafik: Pèmèt jesyon pixel-nivo, ofri latitid pou imaj ak jeyometri konplike.

• TFT LCDS: Livrezon segondè rezolisyon ak koulè, ideyal pou moun rich, montre dinamik.

Lè w ap chwazi yon LCD, evalye aspè tankou bon jan kalite ekspozisyon ak itilizasyon enèji.Eksperyans men-sou se pafwa voulu konprann fonksyon yo nan chak kalite LCD konplètman, ki ka revele konpreyansyon sibstansyèl konsènan aplikasyon pou pratik yo.
