Eksplore blòk RAM nan Seri Xilinx SP3: Karakteristik, diferans, ak optimize

Gid sa a eksplore wòl nan blòk RAM nan seri SP3 Xilinx a, ak kapasite li yo ki rive jiska 1.87 Mbit ak versatile itilize tankou done kach, FIFOS, ak tampon.Li eksplike ki jan blòk RAM ranfòse pèfòmans sistèm nan fleksibilite ak konpare li nan distribye RAM.Pa konprann karakteristik li yo, ou ka optimize blòk RAM pou desen sistèm pi efikas ak pwisan.

Katalòg

Vi dansanm

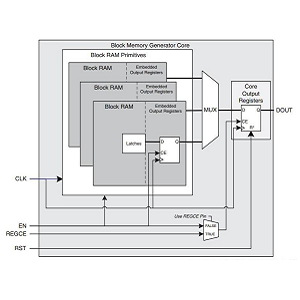

Blòk RAM (BRAM) se yon eleman enpòtan nan modèn FPGAs, espesyalman nan seri SP3 Xilinx la.FPGA nan SP3 bay de kalite RAM: blòk RAM ak distribye RAM, chak ki fèt pou done espesifik manyen travay.Li ofri jiska 1.87 Mbit nan RAM blòk, ki te itilize pou travay tankou done kach, estrikti FIFO, ak tampon nan sistèm pèfòmans-wo.Chak inite RAM blòk gen yon kapasite 18 kbit ak sipòte vre fonctionnalités doub-pò.Sa vle di li gen ladan de endepandan otobis 36-ti jan done pou similtane li ak ekri operasyon yo, maksimize efikasite.Ou ka configured li kòm yon sèl-port RAM ak jiska 72-ti jan Pleasant oswa doub-pò RAM ak 36-ti jan Pleasant, sa ki pèmèt fleksibilite pou diferan bezwen aksè done.

Inite RAM blòk kapab tou kaskad jiska 104 inite ka konekte transparans yo elaji kapasite memwa ak sipòte travay pwosesis pi konplèks.Karakteristik sa a pèmèt yo bati sistèm memwa versatile ak rapò aspè koutim ak done konvèsyon Pleasant.Nan pratik, blòk RAM amelyore pèfòmans nan aplikasyon ki mande aksè done vit, tankou pwosesis siyal dijital (DSP).Kapasite li nan fè rapid li/ekri operasyon amelyore debi ak diminye latansi, pandan y ap operasyon égalité asire done fyab.Konsepsyon an doub-pò ak kapasite kaskad fè blòk RAM yon zouti pwisan pou kreye achitekti memwa efikas.Kòm demann pou gwo vitès pwosesis done ap grandi, konpreyansyon ak swe potansyèl blòk RAM a se de pli zan pli enpòtan nan konsepsyon sistèm FPGA ki baze sou.

Diferans ak RAM distribye

Blòk RAM mande pou itilizasyon konplè nan yon sèl egzanp, sa vle di si mwens memwa ki nesesè pase sa ki yon inite RAM blòk bay, pòsyon an rès vin disponib pou lòt rezon.Sa ka lakòz inefikas ak resous gaspiye, espesyalman nan sistèm ki gen demand memwa dinamik oswa fluctuant.Nan contrast, distribye RAM ofri pi gwo fleksibilite pa pèmèt alokasyon egzak nan sèlman memwa ki nesesè yo, fè li ideyal pou aplikasyon pou ak chanje kondisyon, tankou pwosesis done tan.Diferans sa yo achitekti enfliyanse estrateji konsepsyon, ak distribye RAM souvan pèmèt jesyon resous pi efikas, diminye konsomasyon pouvwa, ak amelyore pèfòmans sistèm lan.Chwazi ant RAM blòk ak distribye RAM depann sou aplikasyon an espesifik, balanse évolutivité, pèfòmans, ak pri-efikasite.
