Eksplore Arduino nano ESP32: karakteristik, karakteristik, ak ka itilize

Arduino nano ESP32 make yon kwasans sibstansyèl pou pi devan soti nan predesesè li yo, klasik Arduino nano a, pa entegre pwisan ESP32-S3 chip la.Avansman sa a entwodui kapasite ranfòse wifi ak Bluetooth, louvri nouvo orizon pou pwojè rezo san fil.Avèk gwosè kontra enfòmèl ant li yo ak doub-nwayo pouvwa pwosesis, nano ESP32 a te vin yon platfòm versatile, ideyal pou entènèt nan bagay sa yo (IoT) aplikasyon pou, automatisation kay entelijan, ak lòt anviwònman inovatè.Koneksyon gaya li yo ak pèfòmans asire kominikasyon san pwoblèm ak manyen efikas nan travay konplèks nan senaryo aktyèl.

Katalòg

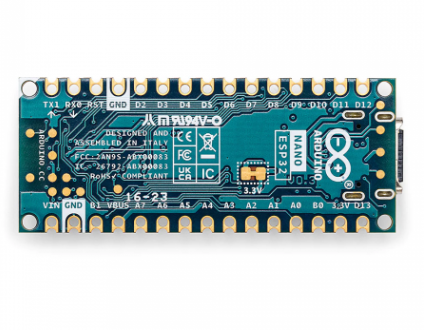

Apèsi sou lekòl la nan Arduino Nano Esp32

Arduino nano la ESP32 Anrichi tablo a nano klasik pa entwodwi karakteristik san fil sofistike nan chip ESP32-S3 li yo.Ekipe ak yon doub-nwayo 240MHz Xtensa LX7 processeur, li fuzyon pwisan informatique ak koneksyon san pwoblèm.Mezire jis 18 x 43 mm, li entegre complète wifi 4 ak Bluetooth 5.0 LE kapasite, gras a antèn bati-an chip la.384KB ROM a ak 512KB SRAM sipòte divès periferik, Restoration nan bezwen kontwòl divès.

Pake a kontra enfòmèl ant nan wifi 4 ak Bluetooth 5.0 LE demontre posiblite pou selaj aplikasyon konplèks san fil nan ti sistèm yo.Sa a ouvè pòt pou kreye solisyon avanse IoT, kote fleksibilite konsepsyon ak itilizasyon efikas nan matyè espas.Tou de anviwònman lokal yo ak aleka benefisye, espesyalman lè egzat ak fiks echanj done yo itilize.

Entegre sa yo avanse karakteristik san fil asire lis automatisation ak siveyans.Deplwaye aparèy nan tout zòn endistriyèl vas vin tou de efikas ak ékonomi.Menm jan tou, pwojè kay entelijan ka ogmante atribi sa yo elve eksperyans ou san yo pa fil elektrik vaste.Processeur a doub-nwayo pè ak memwa sibstansyèl bay pèfòmans ekselan nan senaryo Multitech.Sa fè li ideyal pou aplikasyon ki mande tou de reyaksyon ak fyabilite.Yon men fò nan jesyon resous ka amelyore pèfòmans pi lwen, sitou lè jungle travay konplèks an menm tan.

Isit la nan kontni an òganize nan yon fòma tab pou la ESP32-S3 spesifikasyon.

Spesifikasyon	Deskripsyon
CPU	XTENSA® Doub-Nwayo 32-Bit LX7 Microprocessor;jiska 240 Zo
Belye	512 kb sou-chip sram
Zeklè	Sipòte Flash SPI, ak sipòte siplemantè QSPI Flash/SRAM
Wi-Fi	802.11 b/g/n (802.11N jiska 150 Mbps);Sipòte 20/40 megaèrts Pleasant nan 2.4 GHz bann
Bluetooth	Bluetooth v5.0 Br/EDR ak BLE
Vitès revèy	Jiska 240 megaèrts
Mwen/o broch	44
Chanèl ADC	20
Chanèl DAC	2
Interfaces periferik	SPI, I2C, I2S, UART, ADC, DAC, PWM, LCD, Kamera koòdone, RMII, ak lòt moun
Operasyon ranje tanperati	-40 ° C ~ +125 ° C
Ekipman pou pouvwa	2.3V a 3.6V
Pakèt	7 mm x 7 mm x 0.9 mm QFN pake

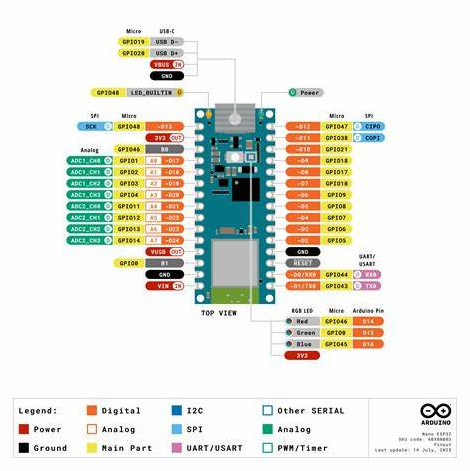

Estrikti pinout nan Arduino Nano ESP32

Karakteristik nan Arduino Nano ESP32

Patikilarite	Deskripsyon
Mikrokontroleur	ESP32-S3 Doub-nwayo Xtensa LX7 kouri nan jiska 240 megaèrts
Wifi	802.11 b/g/n sipòte jiska 150 Mbps
Bluetooth	Bluetooth 5.0 LE
Dijital mwen/o broch	14 dijital I/O broch
Broch opinyon analòg	8 broch opinyon analòg
USB Connector	USB-C Connector pou pouvwa ak pwogramasyon
Desen	Breadboard-zanmitay
Mòd pouvwa	Ultra-ba mòd pouvwa

Arduino Nano ESP32 Altènativ

Chwa	Deskripsyon	Karakteristik kle yo	Ka itilize ideyal
Nodemcu esp32	Yon louvri-sous platfòm IoT pwograme lè l sèvi avèk LUA Lang scripting pou pwototip rapid.	Doub-nwayo processeur, entegre wifi ak Bluetooth, Gpio, ak broch PWM.	Rapid IoT Prototype ak Devlopman.
ESP32-CAM	Yon ti tablo devlopman ESP32 ak yon kamera 2 MP, ideyal Pou pwojè IoT ki enplike kaptire imaj ak pwosesis.	Bati-an 2 MP kamera, wifi ak bluetooth, broch gpio, MicroSD kat plas.	Pwojè IoT ki mande videyo oswa pwosesis imaj.
Wemos D1 R32	Yon Komisyon Konsèy Devlopman konpatib ak Arduino Uno R3 la koòdone, men ak yon modil ESP32 pou pi wo pèfòmans ak plis ankò koneksyon.	ESP32 chip, konpatib ak Arduino Uno Shields, Entegre wifi ak Bluetooth.	Pwojè Arduino-konpatib ak pouvwa ranfòse.
Sparkfun ESP32 bagay	Ki fèt yo fè ESP32 pi fasil yo sèvi ak, tablo sa a Entegre ESP32 ak yon seri rich nan periferik.	USB-a-seri konvètisè, lipo plato, bor antèn, GPIO, PWM, I2C, SPI, ak sipò ADC.	Devlopman IoT ak aplikasyon ki mache ak batri.
Adafruit Huzzah32 - ESP32 tablo plim	Vèsyon Adafruit la nan Komisyon Konsèy la Devlopman ESP32, konpatib ak ekosistèm nan plim, ideyal pou san fil, batri ki mache ak pil IoT aparèy.	Faktè Fòm plim, entegre Wifi ak Bluetooth, GPIO, USB chaje, ak sipò batri.	Portable, batri ki mache ak sistèm IoT.

Konparezon Arduino Nano ESP32 ak ESP32 Devkitc

Patikilarite	Nano ESP32	ESP32 Devkitc
Gwosè (mm)	Lajè: 18, longè: 45	Lajè: 27.9, longè: 54.4
Mikrokontroleur	U-Blox® Nora-W106 (ESP32-S3)	ESP32-WOOM-32D
USB Connector	USB-C®	Mikwo-USB
Dijital mwen/o broch	14	39
Broch opinyon analòg	8	18
Broch PWM	5	Tout gpio
Koneksyon	Wi-Fi® U-Blox® Nora-W106 (ESP32-S3), Bluetooth® U-Blox® Nora-W106 (ESP32-S3)	Wi-Fi: 802.11 b/g/n, Bluetooth: V4.2 BR/EDR ak BLE
Vitès revèy	Processeur jiska 240 megaèrts	Processeur jiska 240 megaèrts
Memwa	ROM: 384 KB, SRAM: 512 KB, Flash ekstèn: 128 Mbit (16 MB)	ROM: 384 KB, SRAM: 520 KB
Pri	€ 18.00, $ 23.00	$ 10.00, $ 11.00

Aplikasyon ak adaptabilite nan Arduino Nano ESP32

Pafè anfòm pou aparèy IoT kontra enfòmèl ant ak detèktè san fil

Arduino nano ESP32 a jwenn plas li nan mond lan nan IoT, inikman adapte pou aplikasyon pou kontra enfòmèl ant.Fòm diminutif li yo pèmèt li melanje transparans ak detèktè san fil, fasilite koleksyon done efikas ak transmisyon.Entegrasyon sa a ankouraje yon rezo nan sistèm konekte.Imajine estasyon metewolojik nan kay itilize ESP32 a imedyatman relè orè anviwònman, ofri Sur san yo pa kenkayri ankonbran.

Versatile nan teknoloji portable ak ti robotics

Adaptabilite a nan Arduino nano ESP32 a bay tèt li nan teknoloji portable ak robotic Miniature.Ti gwosè li yo ak pwosesis pwisan fè li jis pou monitè sante pèsonèl ak trackers kapasite.Nan ti robotic, ESP32 a èksèl ak Multitech -kontwole motè ak pwosesis entrain Capteur -bay yon platfòm rich pou inovasyon.Sa a adaptabilite envite ou yo eksplore avni nouvo nan miniaturizasyon ak fonctionnalités.

Amelyore automatisation lakay entelijan ak kontwòl remote

Nan automatisation lakay entelijan, Arduino Nano ESP32 a delivre jesyon efikas pou aparèy nan kay la.Ekipe ak Bluetooth ak wifi, li asire kominikasyon lis nan mitan aparèy, abilite ou kontwole ekleraj, tanperati a, ak sekirite soti nan yon ti jan lwen.Eksperyans montre ke entegre modil sa yo diminye konsomasyon enèji, optimize efikasite nan kay la.

Ranfòse aparèy batri-opere ak kèk aleka

Pou gadjèt modèn kote efikasite batri ak kèk aleka yo se kle, Arduino nano ESP32 a vle di soti ak itilize pouvwa ki ba li yo.Sa a pwolonje lavi batri, sipòte pwolonje aplikasyon pou kèk aleka.Li nan ideyal pou travay sou teren anviwònman, sa ki pèmèt aparèy yo opere endepandan nan zòn aleka, ak kolekte done debaz sou tan.

Enspire pwojè edikasyon ak kapasite wifi

Anviwònman edikasyon boujonnen sou ofrann Arduino Nano ESP32 la.Koneksyon li yo ak fasilite nan wif-pèmèt prototip pwovoke kreyativite ou, melanje senplisite ak potansyèl la pou pwojè konplèks.Atravè egzèsis men-sou, ou ka atrab konsèp debaz pa kreye pwojè tankou sistèm awozaj otomatik ki fonksyone ak tradui konesans nadi nan ladrès pratik.

Senplifye debaz sistèm wifi-konekte pwototip

Arduino nano ESP32 la rasyonalize pwototip pou sistèm wifi-konekte, k ap sèvi kòm yon baz solid pou devlopman aparèy ki konekte.Sipò gaya li yo pou divès pwotokòl rezo fasilite premye kreyasyon pwototip, mete sèn nan pou innovations avanse.Apwòch sa a ranfòse ou nan repete rapid, vire lide abstrè nan avans byen mèb.

Analize potansyèl la nan Arduino Nano ESP32

Bati yon kamera tan-erè ak tablo a nano

Itilize Arduino Nano ESP32 kòm yon baz, ou ka devlope yon sistèm kamera kreyatif ak teknik tan-erè.Toolkit ou a ap gen ladan tablo a Nano, yon modil kamera tankou OV2640 a, yon modil kat microSD, yon kat microSD, ak yon chwa ant yon batri lipo oswa yon sous pouvwa USB ki kostim bezwen ou yo.

• Enstalasyon pyès ki nan konpitè ak koneksyon: Kòmanse ak koneksyon yo, epi tache modil la kamera lè l sèvi avèk SPI oswa yon otobis paralèl, aliyen ak pinout fich la pou efikasite pi bon.Kat la microSD kominike via broch SPI.Pouvwa yo apwovizyone nan PIN la VIN oswa USB-C pò, ak chak chwa ki reflete konsiderasyon diferan pou fasilite nan itilize ak prezèvasyon batri.

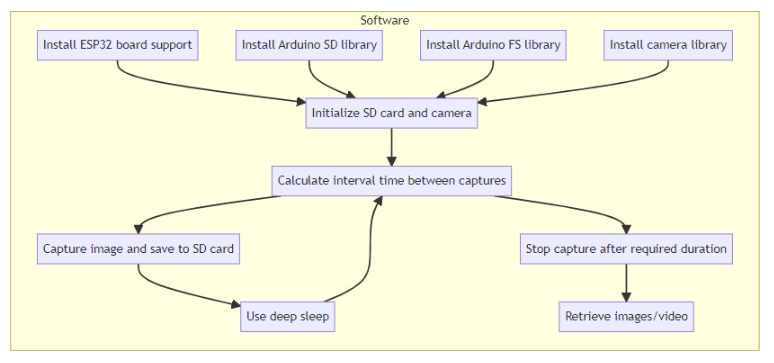

• Konfigirasyon lojisyèl: Pou kontinye ak pwojè a, enstale bibliyotèk espesifik nan IDE a Arduino pou kamera ak jesyon dosye.Mete kanpe enplike nan òganize kat la SD ak kamera, asire imaj yo te kaptire ak sistematik ki estoke - yon souke tèt efikasite ak planifikasyon metikuleu.

• Jere pouvwa: pwolonje lonjevite batri pa itilize mòd dòmi gwo twou san fon, yon apwòch rezonans ak pratik ekonomize enèji metòd.Sa reflete yon angajman pou pratik dirab nan elektwonik.

• Pwosesis imaj ak karakteristik: Apre kaptire, konpile imaj nan yon videyo inifye delè.Konsidere karakteristik tankou timestamping, téléchargements nwaj, anviwònman customizable, ak rezilta ekspozisyon pou fidbak imedya.Sa a diminye entèvansyon manyèl, amelyore satisfaksyon ou nan automatisation.

Kesyon yo poze souvan [FAQ]

1. Ki sa ki mikrokontroleur nano ESP32 a itilize?

Nano ESP32 a karakteristik yon ESP32-S3 doub-nwayo Xtensa LX7 mikrokontroleur opere nan 240MHz.Ki renome pou pèfòmans ak efikasite enèji, li sipòte kalkil konplèks ak pwosesis.Ou ka souvan anbrase karakteristik nan doub-nwayo nan jere Multitech, amelyore reyaksyon sistèm nan mitan defi yo.

2. Ki koneksyon san fil yo ofri?

Aparèy la bay wifi 4 (802.11 b/g/n) ak Bluetooth 5.0 LE.Sa a koneksyon doub ankouraje kominikasyon gaya pou aplikasyon pou IoT varye.Wifi fasilite transfè done rapid, ideyal pou travay tankou automatisation lakay ou.Bluetooth 5.0 LE èksèl nan konsèvasyon enèji, yo itilize pou batri ki mache ak pwojè pou yon ekstansyon pou lavi operasyonèl.

3. Ki jan ou fè pwogram nano ESP32 la?

Pwogramasyon fèt via USB-C lè l sèvi avèk IDE a Arduino.Sa a koòdone aksesib akeyir nan nivo ekspètiz divès ou yo.USB-C a pèmèt rapid done transpò piblik ak koneksyon pouvwa ki estab pandan pwogramasyon.Ou ka apresye sipò bibliyotèk konplè IDE a, devlopman rapid ak pre-entegrasyon nan modil kòd ki egziste deja.

4. Èske Arduino IoT Cloud sipòte?

Wi, li entegre san pwoblèm ak nwaj la Arduino IoT, senplifye jesyon aparèy IoT aleka.Entegrasyon sa a se yon avantaj pou ou, ofri zouti pou vizyalizasyon done ak sipèvizyon aparèy, anrichisman interactivité pwojè.Avèk aksè fasil nwaj, deplwaye ak dekale solisyon IoT vin pi realizabl, ankouraje inovasyon nan inisyativ IoT.
