Eksplore anplifikatè operasyonèl LM741CN a: pinout, espesifikasyon, ak ka itilize

Nan atik sa a, nou pral eksplore anplifikatè operasyonèl LM741CN, yon eleman versatile ak serye nan elektwonik.Li te ye pou karakteristik ranfòse li yo tankou konpansasyon entèn ak pwoteksyon Surcharge, LM741CN a asire ki konsistan pèfòmans nan tout aplikasyon pou divès kalite.Soti nan kondisyone siyal kalkil analòg, li rete yon diskontinu nan tou de anviwònman edikasyon ak pwofesyonèl.Nou pral kouvri karakteristik kle li yo, konfigirasyon PIN, ak Sur pratik mete aksan sou enpak kontinye li yo sou konsepsyon sikwi modèn.

Katalòg

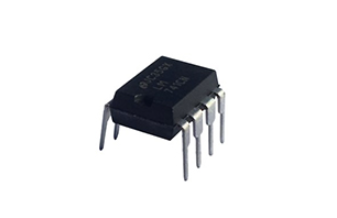

Apèsi sou lekòl la nan LM741CN

A Lm741cn se pi popilè pou adaptabilite li yo kòm yon anplifikatè operasyonèl, ofri avantaj inik sou modèl konvansyonèl yo.Li entegre transparans nan aplikasyon pou ranplase modèl tankou 709C a, LM201, MC1439, ak 748. Li ofri pwoteksyon konplè Surcharge pou opinyon ak pwodiksyon.Ki pa Peye-latching konpòtman sou depase limit komen-mòd.Bonjan rezistans nan osilasyon.

LM741CN a montre fleksibilite ak yon varyete de aparèy, en gwo itilizasyon li yo.Li souvan parèt nan sistèm odyo, anplifikasyon Capteur, ak pwosesis siyal.Fyabilite li yo anba kondisyon vòltaj varyab fè li fè apèl kont pou ou, anrichi divès pwojè elektwonik.Yon atribi distenk nan modèl sa a se pwoteksyon Surcharge li yo, defann kont twòp aktyèl oswa vòltaj, konsa amelyore lonjevite.Pratikman, sa a rezilta nan mwens pwoblèm eleman nan aplikasyon pou aktif, tankou instrumentation medikal ak teknoloji avyon.Avèk konsepsyon ki pa Peye-li yo, LM741CN a asire operasyon kontinyèl san yo pa retabli manyèl.Sa a se itilize nan sistèm mande fonksyon san enteripsyon, kidonk diminye D 'ak depans antretyen.Done obsèvasyonèl endike mwens are inatandi, amelyore pèfòmans sistèm lan.

PIN konfigirasyon

Non	PIN pa gen okenn.	Mwen/o	Deskripsyon
Envèse opinyon	2	Mwen	Envèse opinyon siyal
Nc	8	N/a	Pa gen konekte, yo ta dwe kite k ap flote
Antre noninverting	3	Mwen	Antre siyal noninverting
Konpanse nil	1, 5	Mwen	Konpanse PIN nil itilize elimine vòltaj la konpanse ak Balanse tension yo opinyon.
Randman	6	O	Anplifye pwodiksyon siyal
V+	7	Mwen	Vòltaj ekipman pozitif
V−	4	Mwen	Vòltaj ekipman negatif

CAD modèl pann

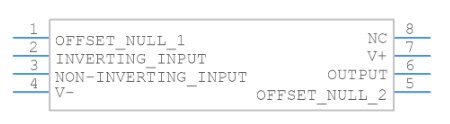

Senbòl

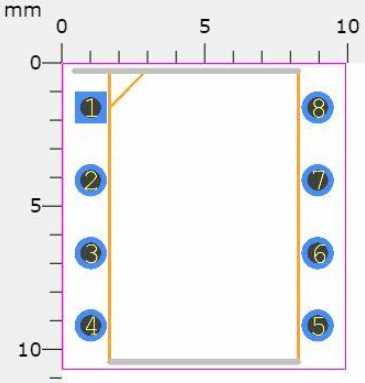

Anprent pye

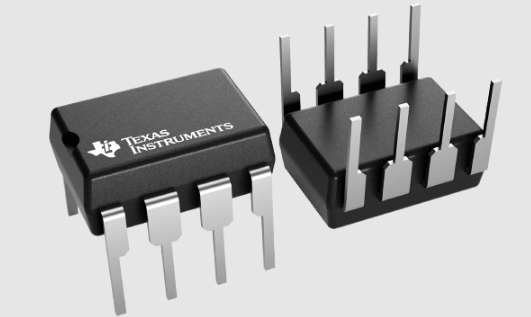

3D modèl

Karakteristik ak egzamen an pwofondè

Patikilarite	Deskripsyon
Pwoteksyon Surcharge	Pwoteksyon sou tou de opinyon ak pwodiksyon
Pa gen okenn seri-up	Opere san yo pa fèmen-up lè komen-mòd ranje se depase
High-genyen op-amps	De endepandan, wo-genyen, frekans konpasasyon op-amps
Antre vòltaj konpanse	2 mv
Antre Offset aktyèl	20 na
Antre patipri aktyèl	80 Na
Pwovizyon pou aktyèl	1.7 Ma
Pwovizyon pou ranje vòltaj	± 5V a ± 18V

Espesifikasyon nan LM741CN

Lèt	Paramèt
Mòn	Atravè twou
Kalite aliye	Atravè twou
Pake / Ka	8-tranpe (0.300, 7.62mm)
Kantite broch	8
Pwa	4.535924g
Tanperati opere	0 ° C ~ 70 ° C
Anbalaj	Tib
JESD-609 Kòd	E0
Kòd pbfree	Non
Estati pati	Demode
Nivo sansiblite imidite (MSL)	1 (san limit)
Kantite sispansyon	8
Kòd ECCN	Ear99
Fini tèminal	Fèblan/plon (sn/pb)
Anbalaj metòd	Ray
Pozisyon tèminal	Doub
Tanperati reflow pik (° C)	Pa espesifye
Kantite fonksyon	1
Ekipman pou vòltaj	15V
Anplasman tèminal	2.54mm
Rive nan Kòd Konfòmite	Pa konfòme
Tan @ Peak Reflow Tanperati - Max (yo)	Pa espesifye
Baz nimewo pati	Lm741
Konte PIN	8
Estati kalifikasyon	Pa kalifye
Vòltaj ekipman pou opere	22V
Kantite chanèl	1
Operasyon Pwovizyon pou Kouran	1.7mA
Nominal Pwovizyon pou Kouran	1.7mA
Pouvwa dissipation	500MW
Sòti aktyèl	25mA
To touye	0.5V/μs
Achitekti	Vòltaj-fidbak
Kalite anplifikatè	Objektif jeneral
Komen mòd rejè rapò	70dB
Kouran - Antre patipri	80NA
Voltage - Pwovizyon pou, Single/Doub (±)	10V36V, ± 5V18V
Sòti aktyèl pou chak chanèl	25mA
Antre Offset Voltage (VOS)	6mv
La	1MHz
Jwenn pwodwi Pleasant	1.5MHz
Vòltaj ekipman negatif - NOM (VSUP)	-15v
Inite genyen BW - Nom	437khz
Vòltaj genyen	106.02db
Rapò rejè ekipman pou pouvwa (PSRR)	77dB
Ba-konpanse	Non
Konpansasyon frekans	Wi
Vòltaj - Antre konpanse	2mv
Bias aktyèl - Max (IIB) @ 25 ° C	0.5μA
Wotè	12.7mm
Longè	12.7mm
Lajè	12.7mm
Rive SVHC	Pa gen SVHC
ROHS Estati	Ki pa Peye-Rohs konfòme
Plon gratis	Gen plon

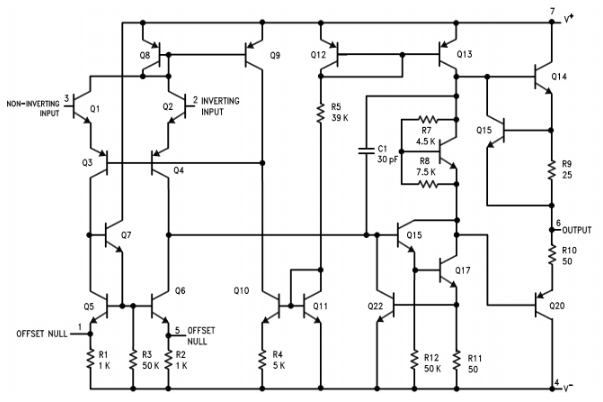

Dyagram blòk fonksyonèl nan LM741CN

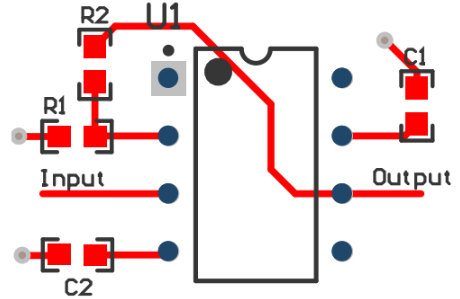

Design Insights

Amelyore pèfòmans sistèm enplike nan yon estrateji reflechi nan direksyon fè aranjman pou fè kondwi, mete konpozan, ak decoupling sous ekipman pou.

Aranjman plon

Aranjman nan plon efikas ede evite entèferans ak kenbe entegrite siyal.Kout, kondwi dirèk yo pi pito pou misyon pou minimize enduktans parazit ak kapasite, ki ka otreman defòme siyal yo.Yon apwòch sezonman gen ladan evalye chemen plon pandan faz la Layout adrese nenpòt entèferans potansyèl dwa depi nan kòmansman an.

Plasman eleman

Efikasite nan sistèm nan benefis siyifikativman soti nan plasman eleman estratejik yo.Pozisyon rezistans fidbak ak kondansateur decoupling tou pre aparèy la ranfòse estabilite, diminye entèferans elektwomayetik, epi redwi bri.Metòd sa a tou senplifye depanaj ak antretyen, amelyore fyab sou tan.

Ekipman pou decoupling

Pwovizyon pou decoupling amelyore konsistans nan livrezon pouvwa.Mete kondansateur estratejik ansanm liy ekipman pou pouvwa asire konpansasyon rapid pou pasaj vòltaj pasajè, kenbe operasyon fiks.Pratik sa a konsistan avèk nòm endistri yo ak sipòte yon fondasyon rezistan ekipman pou pouvwa nan anviwònman mande.

Opsyon altènatif

Separe	Konpare	Manifaktirè	Kategori	Deskripsyon
Lm741cn	Pati aktyèl la	Ti	Operasyonèl anplifikatè (objektif jeneral)	Texas enstriman LM741CN anplifikatè operasyonèl, sèl, 1 anplifikatè, 1MHz, 0.5V/µs, 10V pou 36v, plonje, 8pins
Ua741cp	Lm741cn vs ua741cp	Ti	Operasyonèl anplifikatè (objektif jeneral)	Operasyonèl anplifikatè, sèl, 1 anplifikatè, 1MHz, 0.5V/µs, 7v a 36v, plonje, 8pins
Ua741cd	Lm741cn vs ua741cd	Ti	Operasyonèl anplifikatè (objektif jeneral)	Texas enstriman UA741CD anplifikatè operasyonèl, sèl, 1 anplifikatè, 1MHz, 0.5V/µs, ± 9V a ± 15V, SOIC, 8pins
Ua741cpe4	Lm741cn vs ua741cpe4	Ti	Operasyonèl anplifikatè (objektif jeneral)	Texas enstriman UA741CPE4 anplifikatè operasyonèl, Single, 1MHz, 1 anplifikatè, 0.5V/µs, ± 9V a ± 15V, plonje, 8pins

Zòn aplikasyon

Comparators

Nan sikui elektwonik, LM741CN a jwe yon wòl sibstansyèl kòm yon comparator.Pa lespri ak evalye nivo vòltaj, li akeyir nan sikwi ki bezwen desizyon ki baze sou divès kalite anplitud siyal.Imajine yon sistèm kontwòl tanperati;Li deklannche repons lè depase limit espesifik, enkòpore presizyon ak disponiblite.

Multivibrators

LM741CN a gen anpil valè nan sikwi multivibrator, génération siyal distribisyon egzat.Debaz pou jenerasyon revèy oswa batman kè mete, sikwi sa yo kontribye nan kè a nan aplikasyon pou distribisyon-sansib, amelyore senkronizasyon ak fonctionnalités.

DC anplifikatè

Kòm yon anplifikatè DC, LM741CN a asire anplifikasyon siyal ba nivo san distòsyon.Fonksyon sa a se souvan itil nan sikwi koòdone Capteur, kote kenbe reprezantasyon siyal egzat se aktif.Asirans sa yo ankouraje konfyans ke enfòmasyon siyal grav se avèk presizyon konsève ak vize.

Adisyon anplifikatè

Nan adisyon anplifikatè, LM741CN a pèmèt inifikasyon an nan siyal opinyon miltip nan yon sèl pwodiksyon aderan.Karakteristik sa a se benefisye nan zòn tankou odyo melanje ak Capteur entegrasyon done, fasilite sentèz done san pwoblèm soti nan sous varye.

Intégrateurs ak diferansè

LM741CN a jwe yon wòl enpòtan nan sistèm kontwòl ak pwosesis siyal nan entegrasyon ak diferansyasyon.Yon entegre akimile siyal sou tan, aktif nan kalkile mesures tankou vitès oswa chaj.Pandan se tan, yon diferansè aksantué chanjman nan nivo siyal, ki te itilize pou travay tankou deteksyon kwen, ofri Sur egzak.

Filtè aktif

Amelyore desen an nan filtè aktif, LM741CN fòm yo siyal repons frekans pou sistèm kominikasyon.Aplikasyon li fin nan pwosesis odyo, garanti klè ak elimine bri dezire, konsa anrichi bon jan kalite a nan oditif oswa transmisyon done.

Ka itilize amelyore

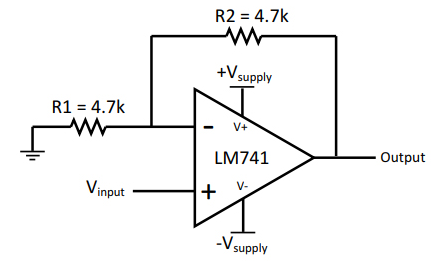

Nan senaryo komen, sitou konfigirasyon ki pa ranvèse anplifikatè a, LM741CN a toujou aliyen faz nan opinyon ak pwodiksyon.Sa a se konfigirasyon ki vo pou enpedans segondè opinyon li yo ak enpedans pwodiksyon ki ba, ki ankouraje opinyon-pwodiksyon izolasyon.Karakteristik sa yo diminye deformation siyal, konsève entegrite nan aplikasyon pou divès.Konsepsyon an akomode ajisteman remakab nan benefis, fè li adaptab nan tout senaryo anpil.Pa varye valè rezistans, genyen an chenn nan inite nan nivo anpil pi wo, sa ki pèmèt personnalisation pou chenn distenk dinamik ak repons frekans.Sa a adaptabilite se avantaje nan anplifikasyon odyo ak pwosesis siyal, kote egzak kontwòl jwenn amelyore pèfòmans san sakrifye bon jan kalite son.

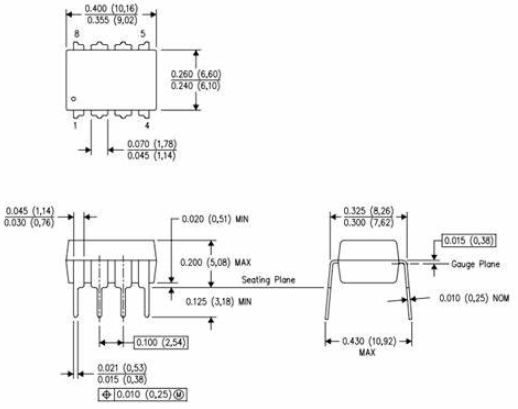

Pakèt

Enfòmasyon manifakti

Texas Enstriman (TI) jwe yon wòl remakab nan tèren an semi -conducteurs mondyal, etabli operasyon nan plis pase 35 peyi yo.Konpayi an selebre pou pouswit inplakabl li yo nan inovasyon ak repons ajil li nan en demand mache, patrone pa yon mendèv pwofondman envesti nan frison nan pwogrè teknolojik.Te fonde nan mitan-20yèm syèk la, TI toujou mennen nan inovasyon elektwonik.Kreyasyon li nan sikwi a entegre kanpe kòm yon moman kle, yon kontra Bondye enfliyans li nan tout sektè miltip, ki gen ladan konsomatè elektwonik ak sistèm otomobil.

Angaje pwofondman nan rechèch ak devlopman, TI anbrase orè yo dinamik nan jaden flè teknik la.Pasyon konpayi an se evidan nan amelyorasyon pwodwi kontinyèl li yo ak patenarya estratejik ki ogmante gwo abilite envante li yo.Ventan biwo nan plis pase 35 peyi yo, anpil rezo TI a ranfòse konpayi an pou Customize solisyon pou divès mache, adrese inik demand rejyonal yo.Sa a rive konplete pa yon angajman fèm nan bon jan kalite ak efikasite, reflete estanda ki wo TI kenbe globalman.

Kesyon yo poze souvan [FAQ]

1. Ki sa ki LM741CN?

LM741CN a se yon sikwi anplifikatè operasyonèl entegre, souvan anbrase pou fyab li yo nan aplikasyon pou tankou dèlko fonksyon, comparators, ak DC anplifikatè.Ou ka apresye nati serye li yo ak senplisite, fè li atire pou aprann ak élaboration sikwi pratik sanble.

2. Ki sa ki defini Envèse & ki pa Peye-Anvèse anplifikatè?

Envèse anplifikatè pwodwi yon pwodiksyon opoze faz nan siyal la opinyon, fondamantalman ranvèse li.Anplifikatè ki pa ranvèse, sepandan, kenbe faz orijinal opinyon an.Distenksyon sa a enpòtan lè konsepsyon sikwi pou manipilasyon siyal nuans.Nan pwosesis odyo, pou egzanp, chwazi ant sa yo konfigirasyon ka enfliyanse fidelite son.

3. Ki diferans ki genyen ant entegre ak diferansye?

Diferansye yo aji kòm detektè pousantaj-of-chanjman, kenbe rezilta fiks nan mitan orè opinyon, aktif nan sistèm kontwòl reponn.Kontrèman, intégrateurs ofri rezilta varyab ak entrain fiks, sèvi kòm kondisyone siyal lis bri ak fluctuations.Wòl yo se sibstansyèl nan analòg informatique ak pwosesis siyal, kontribiye nan kreyasyon an ki estab, sistèm egzak.

4. Ki diferans ki genyen ant LM358 ak LM741?

LM358 kay de anplifikatè operasyonèl, Restoration nan desen ki mande plizyè anplifikatè pandan y ap konsève espas.Pandan se tan, LM741 a, ak sèl li yo op-amp, kostim pi senp sikwi bezwen.Chak chip malen adapte yo ak divès senaryo konsepsyon ki baze sou dezi jeni espesifik.

5. Ki diferans ki genyen ant LM741 ak UA741?

Menm si okòmansman soti nan manifaktirè separe, LM741 la ak UA741 yo kounye a se tou de anba Texas Enstriman.Malgre sa, yo montre varyasyon nivo Silisyòm, ki afekte pèfòmans nan aplikasyon ki pa estanda.Li rekòmande pou li reprann tès nan ka sa yo pou verifye konpatibilite.Distenksyon sa a mete aksan sou bezwen nan atrab espesifikasyon eleman pou optimize fonctionnalités sikwi.
