FPGA vs mikrokontroleur: diferans kle ou ta dwe konnen

Lè w ap travay ak konsepsyon PCB, ou pral souvan chwazi ant yon FPGA ak yon mikrokontwolè ki baze sou bezwen sistèm ou an.Atik sa a eksplike kisa yo chak ye, ki jan yo travay, ak eleman kle yo andedan yo.Ou pral wè tou ki jan estrikti sistèm yo ak apwòch pwogramasyon yo diferan.Lè w konprann baz sa yo, ou ka deside kiyès ki pi byen adapte pwojè w la.

Katalòg

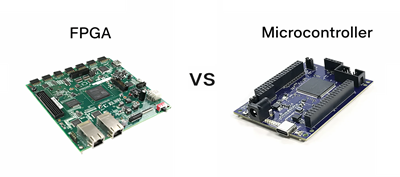

Figi 1. FPGA vs Microcontroller Apèsi sou lekòl la

Ki sa ki se yon FPGA ak yon mikrokontroleur?

Yon FPGA (Field-Programmable Gate Array) se yon kalite sikwi entegre ki pèmèt ou konfigirasyon lojik dijital apre fabrikasyon.Li se lajman ki itilize nan konsepsyon PCB lè yo bezwen konpòtman kenkayri koutim, tankou kreye chemen pwosesis paralèl siyal oswa lojik kontwòl espesyalize.Olye pou yo kouri enstriksyon lojisyèl, yon FPGA bati sikui pyès ki nan konpitè ki baze sou konsepsyon ou.Sa fè li apwopriye pou travay ki mande distribisyon presi ak fleksibilite nan nivo pyès ki nan konpitè.Nan yon sistèm PCB, li aji kòm yon nwayo lojik pwogramasyon ki konekte ak memwa, detèktè, ak koòdone kominikasyon.Sèvi ak aparèy FPGA pou aplike dirèkteman sistèm dijital koutim sou tablo a.

A mikrokontwolè se yon sikwi entegre kontra ki fèt pou egzekite enstriksyon pwograme pou kontwole sistèm elektwonik yo.Li tipikman gen ladan yon processeur, memwa, ak entèfas antre / pwodiksyon nan yon sèl chip, ki fè li ideyal pou aplikasyon pou PCB entegre.Mikwokontwolè yo souvan itilize pou li antre, done pwosesis, ak rezilta kontwòl tankou LED, motè, oswa detèktè.Yo opere sekans, swiv yon seri enstriksyon ki ekri nan lojisyèl.Nan konsepsyon PCB, yo sèvi kòm inite kontwòl prensipal pou anpil aparèy, soti nan gadjèt senp ak sistèm konplèks.Senplisite yo ak entegrasyon yo fè yo yon chwa popilè pou travay oryante kontwòl.

Eleman nan FPGA ak mikrokontroleur

Eleman FPGA

• Blòk lojik (Blòk lojik configurable - CLBs)

Sa yo se inite bilding debaz yo nan yon FPGA ki fè operasyon dijital.Chak blòk lojik gen tab rechèch (LUTs), baskile, ak multiplexeur.LUT yo itilize pou aplike fonksyon lojik konbinezon lè yo estoke tab laverite.Flip-flops bay depo pou lojik sekans ak kontwòl distribisyon.Ansanm, eleman sa yo pèmèt FPGA a fòme sikwi dijital koutim.

• Koneksyon pwogramasyon

Entèkoneksyon yo se chemen routage ki konekte diferan blòk lojik nan FPGA la.Yo pèmèt siyal yo vwayaje ant eleman lojik ki baze sou konsepsyon konfigirasyon an.Koneksyon sa yo fleksib epi yo ka repwograme pou matche ak diferan layout sikwi.Rezo routage asire ke siyal yo rive nan destinasyon kòrèk yo avèk efikasite.Estrikti sa a pèmèt kreyasyon sikwi konplèks san fil elektrik fiks.

• Blòk Antre/Sòti (I/O).

I/O blòk konekte FPGA a ak eleman ekstèn sou PCB la.Yo okipe kominikasyon ak aparèy tankou detèktè, memwa, ak processeurs.Blòk sa yo sipòte diferan nivo vòltaj ak estanda siyal.Yo ka configuré kòm opinyon, pwodiksyon, oswa pò bidireksyon.Fleksibilite sa a pèmèt entegrasyon san pwoblèm ak divès kalite sistèm ekstèn.

• Inite Jesyon Revèy

Inite jesyon revèy kontwole distribisyon ak senkronizasyon andedan FPGA la.Yo jenere epi distribye siyal revèy nan diferan pati nan chip la.Inite sa yo ka gen ladan bouk bloke faz (PLL) oswa bouk bloke reta (DLL).Yo ede kenbe distribisyon ki estab pou operasyon serye.Bon kontwòl revèy asire pwosesis done egzat atravè konsepsyon an.

• Blòk memwa entegre (BRAM)

Sa yo se inite memwa entegre yo itilize pou depo done tanporè.Yo pèmèt aksè rapid nan done yo itilize souvan nan FPGA la.Blòk RAM ka configuré nan diferan gwosè ak mòd.Li sipòte tanpon, kachèt, ak travay manyen done.Sa a diminye bezwen pou memwa ekstèn nan kèk desen.

Eleman mikrokontwolè

• Central Processing Unit (CPU)

CPU a se inite prensipal pwosesis ki egzekite enstriksyon yo.Li fè operasyon aritmetik, lojik ak kontwòl.CPU a li enstriksyon nan memwa epi trete yo etap pa etap.Li jere koule nan done nan sistèm nan.Sa fè li kontwolè debaz mikrokontwolè a.

• Memwa (Flash, RAM, EEPROM)

Mikwokontwolè gen ladan diferan kalite memwa pou estoke kòd ak done.Flash memwa magazen pwogram nan pou tout tan.RAM yo itilize pou done tanporè pandan ekzekisyon.Yo itilize EEPROM pou estoke ti kantite done ki pa temèt.Chak kalite jwe yon wòl espesifik nan operasyon sistèm.Ansanm, yo sipòte tretman done serye.

• Timer ak kontwa

Revèy ak kontè yo itilize pou operasyon ki baze sou tan.Yo ede jenere reta, mezire entèval tan, ak kontwole travay peryodik.Eleman sa yo enpòtan pou fonksyon tankou jenerasyon siyal PWM.Yo menm tou yo sipòte konte evènman ak orè.Sa fè yo itil nan sistèm kontwòl ak automatisation.

• Pò Antre / Sòti (GPIO)

Broch GPIO pèmèt mikrokontwolè a kominike avèk aparèy ekstèn.Yo ka configuré kòm opinyon oswa pwodiksyon depann sou aplikasyon an.Pò sa yo li siyal ki soti nan detèktè oswa voye siyal nan actuators.Yo sipòte kominikasyon dijital ak lòt konpozan.GPIO yo bon pou koneksyon sistèm.

• Entèfas kominikasyon

Mikwokontwolè gen ladan modil kominikasyon entegre tankou UART, SPI, ak I2C.Entèfas sa yo pèmèt echanj done ak lòt aparèy.Yo sipòte pwotokòl kominikasyon seri yo souvan itilize nan sistèm entegre.Sa a pèmèt koneksyon ak detèktè, ekspozisyon, ak lòt contrôleur.Koòdone sa yo senplifye entegrasyon sistèm lan.

Dyagram blòk nan FPGA ak sistèm mikrokontroleur

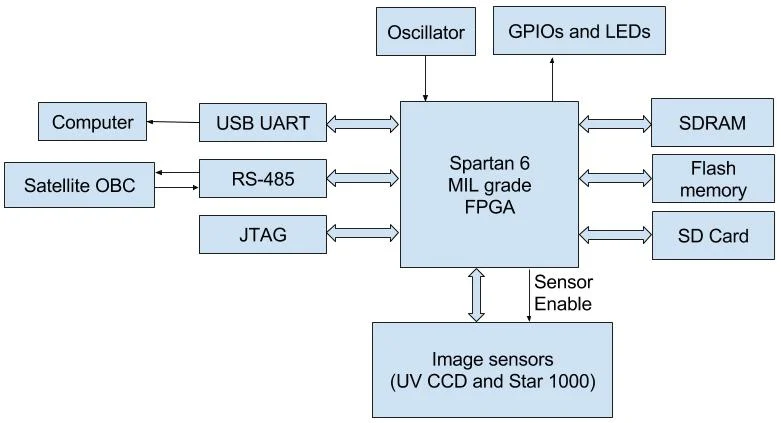

Figi 2. Dyagram blòk FPGA

Dyagram nan blòk FPGA montre yon aparèy santral pwogramasyon ki konekte ak plizyè konpozan ekstèn atravè koòdone fleksib.Li tipikman lyen ak modil memwa tankou SDRAM ak depo flash pou manyen done.Koòdone kominikasyon tankou UART, RS-485, ak JTAG pèmèt entèraksyon ak sistèm ekstèn ak zouti debogaj.Dyagram nan gen ladan tou koneksyon antre/sòti pou detèktè ak siyal kontwòl.Yon sous revèy bay siyal distribisyon pou asire operasyon senkronize.Estrikti a mete aksan sou fason FPGA aji kòm yon sant lojik santral nan sistèm nan.Li jere koule done ant periferik san achitekti entèn fiks.

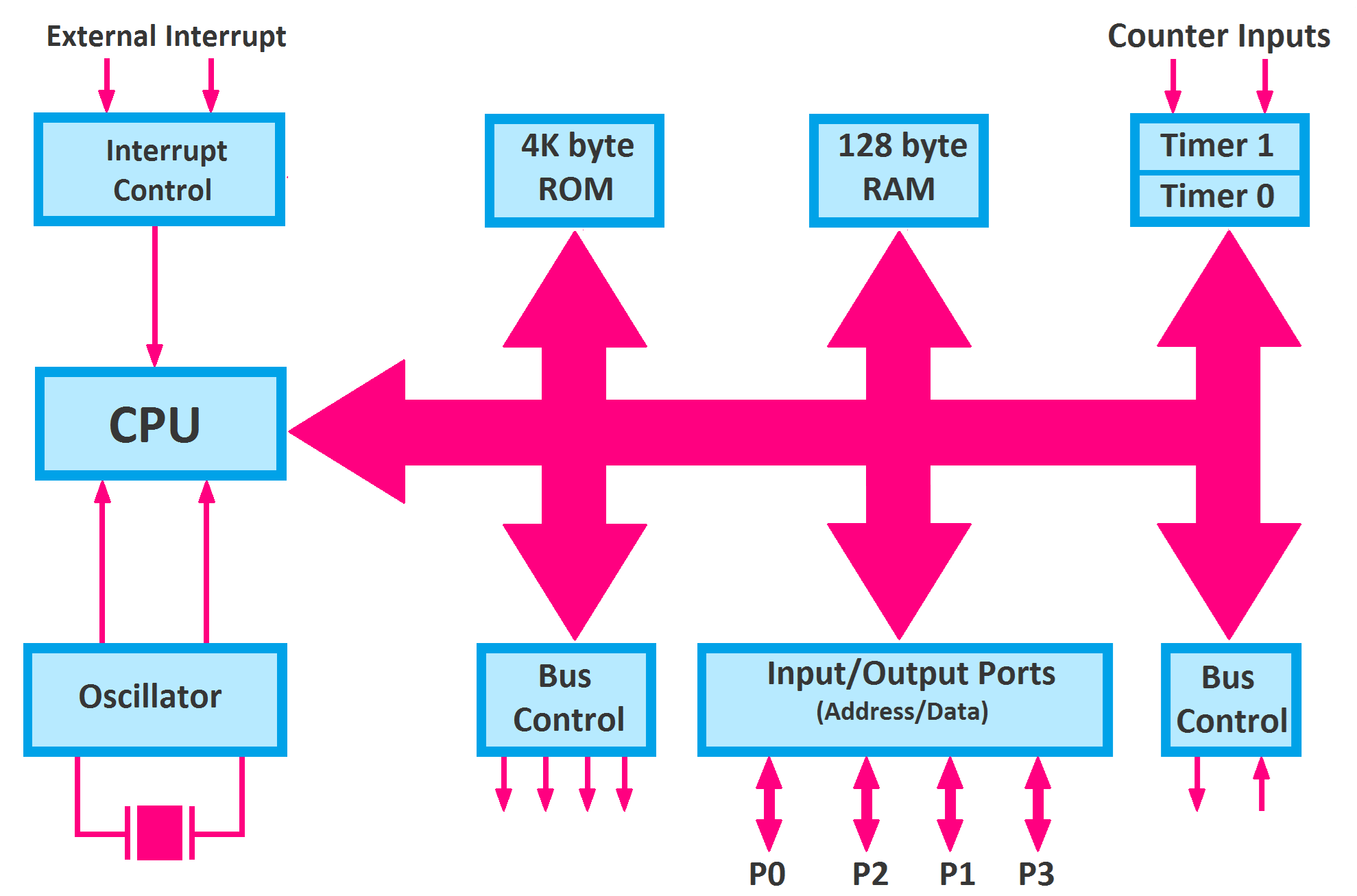

Figi 3. Dyagram blòk mikrokontroleur

Dyagram blòk mikrokontwolè a montre yon inite pwosesis santralize ki konekte ak memwa entèn ak periferik atravè yon sistèm otobis.CPU a kominike ak ROM ak RAM pou egzekite ak estoke enstriksyon yo.Pò Antre / Sòti pèmèt entèraksyon ak aparèy ekstèn tankou detèktè ak ekspozisyon.Timer ak kontè okipe operasyon ki gen rapò ak distribisyon nan sistèm nan.Yon osilator bay siyal revèy ki kondwi tout operasyon an.Kontwòl entèwonp jere manyen evènman ekstèn ak entèn.Estrikti sa a montre yon sistèm kontra enfòmèl ant ak entegre ki fèt pou travay kontwòl.

Avantaj ak dezavantaj nan FPGA

Avantaj	Dezavantaj
Trè fleksib konfigirasyon pyès ki nan konpitè pèmèt konsepsyon sikwi dijital koutim.	Konsepsyon konplèks pwosesis ki mande lang deskripsyon pyès ki nan konpitè.
Sipòte vre pwosesis paralèl pou operasyon gwo vitès.	Pi wo pri konpare ak pi senp solisyon entegre.
Reprogrammabl plizyè fwa pou aplikasyon diferan.	Pi long tan devlopman akòz konsepsyon ak tès.
Kapab okipe pwosesis siyal konplèks ak travay done.	Egzije zouti espesyalize ak ekspètiz.
Évolutive achitekti apwopriye pou sistèm avanse.	Pi wo pouvwa konsomasyon nan kèk desen.

Avantaj ak dezavantaj nan mikrokontwolè

Avantaj	Dezavantaj
Pri ki ba ak lajman disponib pou anpil aplikasyon.	Limite pouvwa pwosesis pou travay konplèks.
Fasil pou pwograme itilize langaj komen tankou C/C++.	Sekansyèl ekzekisyon limite pwosesis paralèl.
Entegre konpozan diminye bezwen pyès ki nan konpitè ekstèn.	Memwa limite konpare ak pi gwo sistèm yo.
Ba pouvwa konsomasyon apwopriye pou aparèy pòtab.	Mwens fleksib konfigirasyon pyès ki nan konpitè.
Devlopman rapid sik pou sistèm entegre.	Pèfòmans depann sou achitekti fiks.

Konparezon Kòd: FPGA vs Programmation Mikwokontwolè

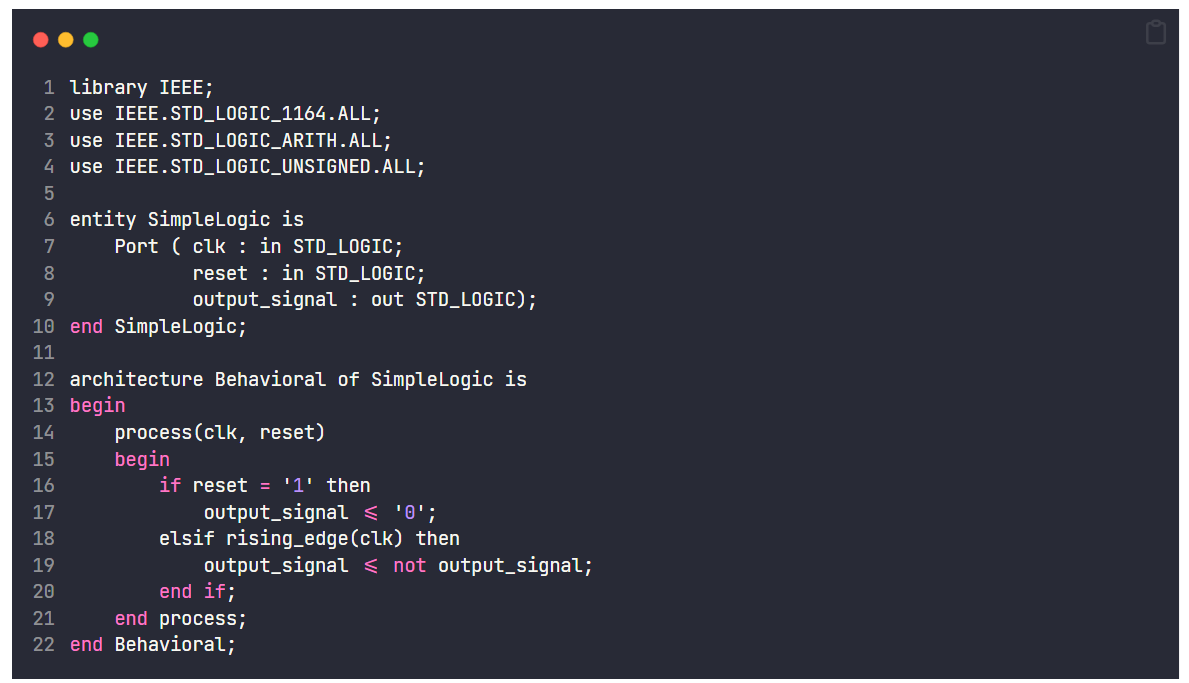

Egzanp kòd FPGA a sèvi ak yon langaj deskripsyon pyès ki nan konpitè tankou VHDL pou defini konpòtman sikwi.Olye pou yo ekri enstriksyon, kòd la dekri kijan siyal yo chanje ak kominike.Li defini entrées, sorties, ak jan sistèm reponn a siyal revèy yo.Estrikti a gen ladan antite ak achitekti pou òganize konsepsyon an.Yon blòk pwosesis kontwole fason siyal yo mete ajou ki baze sou evènman tankou kwen revèy.Apwòch sa a modèl konpòtman pyès ki nan konpitè dirèkteman olye ke egzekite kòmandman sekans.Li pèmèt kreyasyon lojik dijital koutim andedan FPGA la.

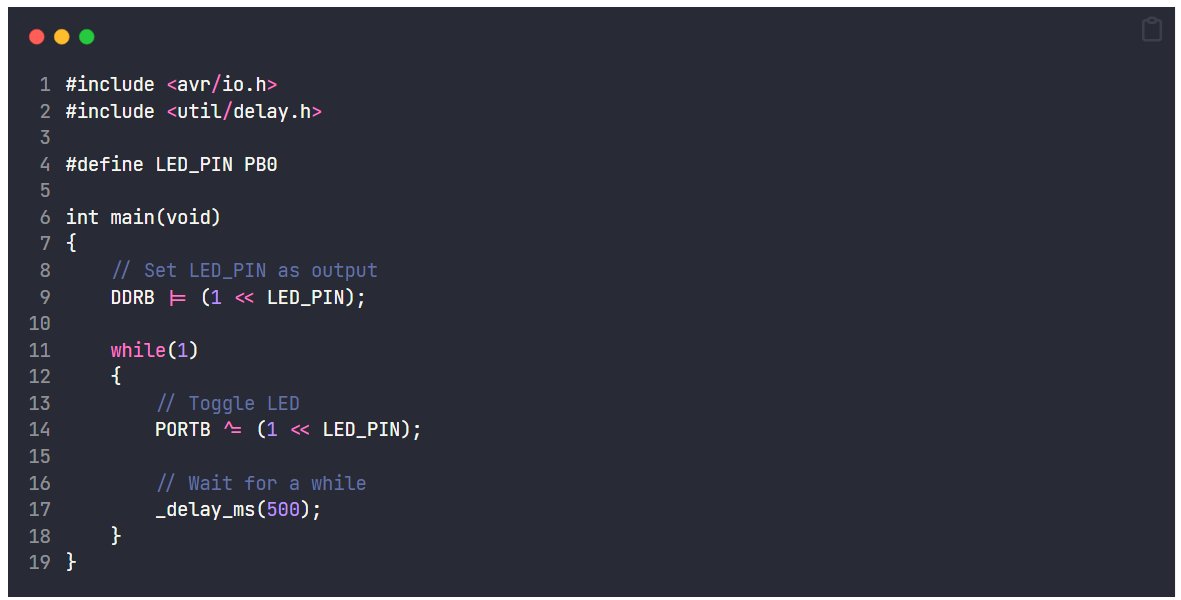

Egzanp kòd mikrokontwolè a sèvi ak yon langaj pwogramasyon tankou C pou egzekite enstriksyon etap pa etap.Li kòmanse pa mete rejis pyès ki nan konpitè ak defini konfigirasyon pin.Fonksyon prensipal la kouri kontinyèlman, fè travay nan yon bouk.Enstriksyon yo kontwole rezilta tankou vire yon LED sou yo ak sou.Fonksyon reta yo itilize pou kreye efè distribisyon.Apwòch sa a swiv yon modèl ekzekisyon sekans.Li se senp epi lajman itilize pou pwogramasyon sistèm entegre.

Aplikasyon pou FPGA ak mikrokontroleur

1. Sistèm Otomatik Endistriyèl

FPGA yo itilize pou kontwòl ak pwosesis siyal nan machin endistriyèl.Yo okipe done gwo vitès ak egzijans distribisyon egzak.Mikwokontwolè jere detèktè, motè, ak lojik kontwòl nan sistèm automatisation.Ansanm, yo pèmèt operasyon serye ak efikas.Konbinezon sa a amelyore pèfòmans ak kontwòl sistèm.

2. Elektwonik Konsomatè

Mikwokontwolè yo lajman itilize nan aparèy tankou machin lave, televizyon, ak kontwòl remote.Yo jere opinyon itilizatè yo ak fonksyon sistèm avèk efikasite.FPGA yo itilize nan aparèy avanse ki mande pou manyen done rapid, tankou inite pwosesis videyo.Aplikasyon sa yo benefisye de desen kontra enfòmèl ant ak efikas.Tou de teknoloji sipòte pwodwi elektwonik modèn.

3. Sistèm kominikasyon

FPGA yo itilize nan ekipman rezo pou routage done ak pwosesis siyal.Yo sipòte pwotokòl kominikasyon gwo vitès.Mikwokontwolè okipe fonksyon kontwòl ak siveyans nan aparèy kominikasyon.Wòl sa yo asire transmisyon done ki estab ak efikas.Sa enpòtan nan enfrastrikti kominikasyon modèn.

4. Aparèy Medikal

Mikwokontwolè kontwole fonksyon nan aparèy tankou monitè kè ak ponp perfusion.Yo asire operasyon serye ak ba-pouvwa.FPGA yo itilize nan sistèm D 'pou pwosesis done rapid.Aplikasyon sa yo mande pou presizyon ak fyab.Tou de teknoloji sipòte sistèm swen sante yo.

5. Sistèm otomobil

Mikwokontwolè jere inite kontwòl motè, detèktè, ak sistèm sekirite.Yo asire operasyon efikas machin.FPGA yo itilize nan sistèm asistans chofè avanse pou tretman done.Sistèm sa yo amelyore sekirite ak pèfòmans.Elektwonik otomobil depann anpil sou tou de teknoloji yo.

6. Aerospace ak defans

FPGA yo itilize pou pwosesis done gwo vitès ak sistèm kominikasyon an sekirite.Yo sipòte analiz konplèks siyal ak travay kontwòl.Mikwokontwolè okipe fonksyon siveyans ak kontwòl nan sistèm entegre.Aplikasyon sa yo mande pou segondè fyab ak presizyon.Tou de teknoloji jwe wòl kle nan sistèm misyon kritik yo.

FPGA vs mikrokontwolè vs CPLD

Karakteristik	FPGA	Mikwokontwolè	CPLD
Resous lojik	~ 10K rive > 10M pòtay lojik (oswa LUT)	Pa aplikab (ki baze sou CPU)	~1K a ~100K pòtay yo
Vitès revèy	~ 50 MHz pou 500+ MHz (depandan konsepsyon)	~ 1 MHz pou 600 MHz (MCU tipik)	~ 50 MHz pou 200 MHz
Pwosesis Style	Vrè paralèl ekzekisyon pyès ki nan konpitè	Sekansyèl ekzekisyon enstriksyon	Limite paralèl lojik
Konfigirasyon Metòd	SRAM/Flash ki baze sou bitstream chaje nan demaraj	Firmware ki estoke nan memwa Flash	Ki pa temèt konfigirasyon (EEPROM/Flash)
Pwogramasyon Lang	VHDL, Verilog (HDL)	C, C++, Asanble	VHDL, Verilog
Memwa Entèn	Blòk RAM: ~10 KB pou plizyè MB	Flash: ~8 KB–2 MB, RAM: ~2 KB–512 KB	Trè limite (kèk ekivalan KB)
I/O Pins	~50 a 1000+ I/O configurable	~6 a 200 GPIO broch	~ 30 a 500 I/Os
Pouvwa Konsomasyon	~1 W rive 10+ W (depann sou gwosè / konsepsyon)	~ 1 mW a 500 mW	~10 mW a 1 W
Tan bòt	ms pou segonn (bezwen chaj konfigirasyon)	µs pou ms (enstantane soti nan Flash)	Instant (ki pa temèt)
Antre konsepsyon	Sikwi pyès ki nan konpitè definisyon	Pwogram lojisyèl devlopman	Konsepsyon lojik (pi senp pase FPGA)
Eksteryè Eleman	Souvan mande memwa ekstèn (DDR, Flash)	Minim (anjeneral otonòm)	Minim ekstèn konpozan
Rekonfigirasyon	Totalman reprogrammable, sik san limit	Reprogrammabl firmwèr	Reprogrammabl men gwosè limite
Itilizasyon tipik Echèl	Segondè konpleksite sistèm dijital yo	Ti a mwayen sistèm entegre	Ti kontwòl ak lojik koòdone
Devlopman Sik	Semèn rive mwa	Jou a semèn	Jou a semèn

Konklizyon

FPGA ak mikrokontwolè diferan sitou nan fason yo trete done, ak FPGA yo ofri ekzekisyon paralèl ki baze sou pyès ki nan konpitè ak mikrokontwolè ki depann sou kontwòl lojisyèl sekans.Konpozan entèn yo, estrikti sistèm yo, ak metòd pwogramasyon yo reflete diferans sa yo, fè chak apwopriye pou aplikasyon espesifik.FPGA yo briye nan gwo vitès, travay lojik customizable, pandan y ap mikrokontwolè yo ideyal pou konsepsyon oryante kontwòl ak pri-efikas.Ansanm, yo jwe wòl enpòtan atravè endistri tankou automatisation, kominikasyon, otomobil, ak sistèm swen sante.
