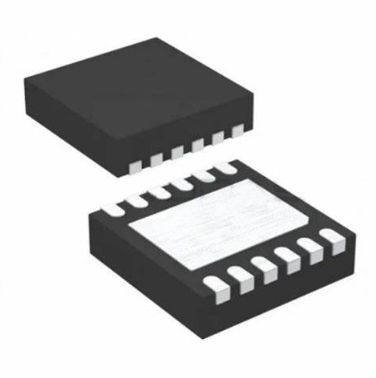

FT234XD-R Gid USB: pinout, dyagram blòk fonksyonèl, ak altènativ

Nan jaden flè teknoloji jodi a, aparèy yo ap diminye pandan y ap atant pèfòmans kontinye ap monte.Antre FT234XD-R la, yon dènye kri-a-a-seri koòdone UART ki frape balans lan pafè ant konsepsyon kontra enfòmèl ant ak fonctionnalités pwisan.Planifye nan yon ti pake 3mm x 3mm 12-PIN DFN, koòdone sa a se ideyal pou aplikasyon pou espas-contrained san yo pa konpwomèt sou pèfòmans.Kapasite li nan avèk efikasite konvèti USB nan siyal UART, ansanm ak karakteristik avanse jesyon pouvwa, fè li yon ale-a solisyon pou automatisation endistriyèl, konsomatè elektwonik, ak plis ankò.

Katalòg

Apèsi sou lekòl la nan FT234XD-R

A FT234XD-R Vize senplifye USB nan seri UART entèfas, distenge pa Compact enpresyonan li yo nan yon 3mm x 3mm 12-PIN DFN pake, ki se avantaje pou kouman PCB dans.Konfòme ak USB 2.0 spesifikasyon an, aparèy sa a te touche USB-si tès-ID la (TID) 40001465 (Rev D), demontre Aderans li yo nan estanda endistri sevè.Yon lidè nan kategori li yo, FT234XD-R a ofri pèfòmans segondè makonnen ak konsomasyon pouvwa ki ba.Sipò pou dènye pwotokòl kominikasyon yo.Transfè done serye atravè divès anviwònman pyès ki nan konpitè.

Nan pratik, FT234XD-R a pwouve anpil valè nan senaryo mande efikas USB nan konvèsyon UART.Konsepsyon kontra enfòmèl ant li yo pèmèt pou enkòporasyon san pwoblèm nan aparèy anpil, amelyore fonctionnalités san yo pa konpwomi.Aplikasyon aktyèl yo kouvri sistèm kontwòl endistriyèl, konsomatè elektwonik, ak zouti devlopman.Entegrasyon li yo benefis anviwònman ki mande pou enkondisyonèl fyab ak efikasite espas.Lè ou entegre FT234XD-R la nan desen yo, ou bezwen konsidere Layout PCB, jesyon tèmik, ak entegrite siyal.

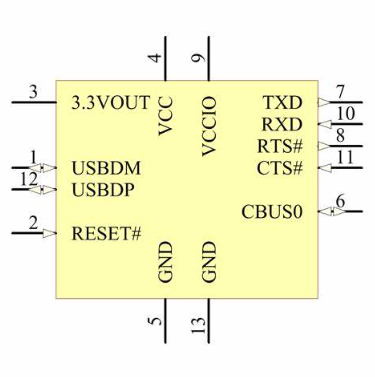

FT234XD-R konfigirasyon PIN

PIN No.	Non	Lèt	Deskripsyon
4	VCC	Pouvwa Mize	5 V (oswa 3.3v) Pwovizyon pou IC
9	Vccio	Pouvwa Mize	1.8V - 3.3v ekipman pou pou selil yo IO
3	3.3vout	Pouvwa Randman	3.3V pwodiksyon nan 50mA.Yo ka itilize nan pouvwa VCCIO.Lè VCC se 3.3V;PIN 3 se yon Antre PIN epi yo ta dwe konekte ak PIN 4.
5, 13	YD	Pouvwa Mize	0V D 'tè.
1	USBDM	Antre/Sòti	USB Done siyal mwens.
12	USBDP	Antre/Sòti	USB Done siyal plis.
2	Reyajiste#	Mize	Retabli Antre (aktif ki ba).
7	Txd	Randman	Transmèt Sòti done asenkron.
10	Rxd	Mize	K ap resevwa Done asenkron opinyon.
8	RTS#	Randman	Reklame Pou voye kontwòl pwodiksyon / siyal negosyasyon.
11	CTS#	Mize	Klè Pou voye kontwòl opinyon / siyal negosyasyon.
6	Cbuso	Mwen/o	Konfigirasyon CBUS I/O PIN.Se fonksyon sa a PIN configuré nan aparèy la MTP memwa.

CAD modèl nan FT234XD-R

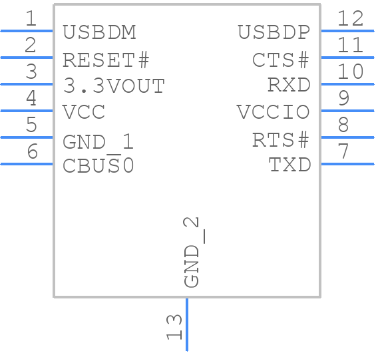

Senbòl

Anprent pye

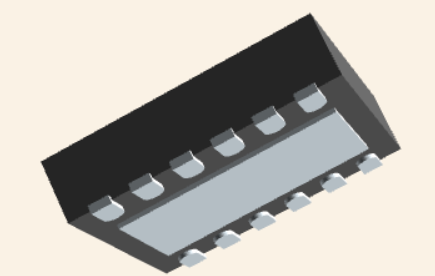

3D reprezantasyon

Altènativ pou FT234XD-R

• Ft234xd-t

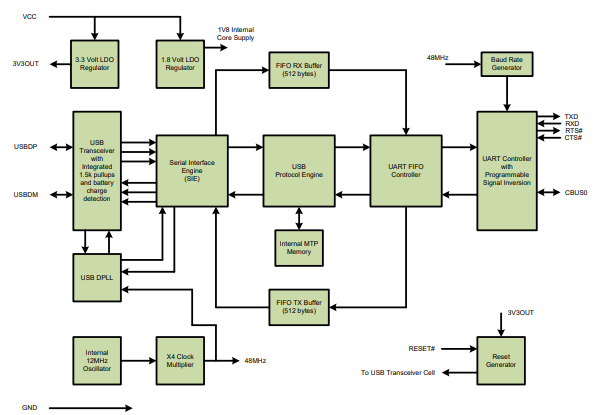

Dyagram blòk nan FT234XD-R

Aplikasyon komen pou FT234XD-R

USB nan kominikasyon seri

FT234XD-R a jwenn gwo itilizasyon nan transfòme USB nan fòma RS232, RS422, oswa RS485, Tranzisyon diferans ki genyen ant sistèm eritaj ak interfaces modèn USB.Li pèmèt sistèm ki pi gran yo angaje efor ak teknoloji kontanporen USB.

Amelyore periferik eritaj

Pa entegre koneksyon USB nan pi gran periferik, FT234XD-R la respire nouvo lavi nan aparèy sa yo.Li pa sèlman ranfòse fonctionnalités yo, men tou elve itilizasyon, limite bezwen an pou revizyon vaste.

Konsepsyon modilè ak prototip

Lè konsepsyon sistèm modilè, FT234XD-R a pote fleksibilite ak évolutivité nan ekwasyon an.Karakteristik sa a vin nesesè nan senaryo devlopman, kote pwototip rapid ak tès rijid ale wout la pou inovasyon.

Sipò telekominikasyon

FT234XD-R la jwe yon wòl aktif nan aparèy telekominikasyon yo, ki soti nan selilè nan telefòn san fil.Kapasite li nan jere efikas transfè done USB sipòte tou de devlopman ak aplikasyon pou, ankouraje pwogrè nan teknoloji kominikasyon.

Entegrasyon ak MCUs, PLDS, ak FPGAs

Enkòpore FT234XD-R nan inite mikrokontroleur (MCUs), aparèy lojik pwogramasyon (PLDs), oswa jaden-pwogramasyon ranje pòtay lavil (FPGAs) senplifye pwosesis la echanj done.Entegrasyon sa a diminye konsepsyon konpleksite ak amelyore efikasite sistèm an jeneral.

Audio ak ba-Pleasant done videyo

Pou aplikasyon pou bezwen egzak transfè done odyo, tankou interfaces dijital odyo, FT234XD-R a ofri serye solisyon USB ki baze sou.Li sipòte tou done videyo ki ba-band, apwopriye pou kondisyon senp videyo difizyon.

USB lektè kat entelijan

FT234XD-R la sipòte lektè kat USB Smart, esansyèl pou tranzaksyon done sekirite ak sistèm kontwòl aksè gaya.Sa a ajoute yon kouch sekirite sibstansyèl nan aplikasyon pou divès kalite.

USB Entèfas Instrumentation

Sèvi kòm yon koòdone pou USB instrumentation, SIDA a FT234XD-R nan koleksyon done ak travay analiz.Fonksyonalite sa a se anpil valè nan rechèch teknik ak syantifik, bay egzak ak serye manyen done.

Kondwi inovasyon ak efikasite

Ou ka hanache kapasite konplèks FT234XD-R a pouse limit yo nan efikasite ak inovasyon nan desen yo ak aplikasyon pou.Li aji kòm yon katalis, transfòme lide nan fonksyonèl, solisyon senp.

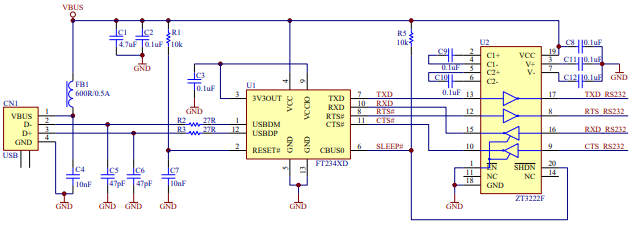

Egzanp sikwi prezante FT234XD-R

Yon egzanp ilistrasyon, jan yo montre nan figi ki mache avèk li a, demontre itilize nan FT234XD a kòm yon USB konvètisè RS232.Nan konfigirasyon sa a, se yon 3v3 TTL a RS232 nivo konvètisè IC itilize nan tranzisyon 3v3 nivo lojik FT234XD a nan estanda a RS232.Divès aparèy, tankou chofè liy Zywyn a, ka efektivman okipe nivo sa a chanje pa anplwaye Shdn# PIN la pou misyon pou minimize konsomasyon pouvwa pandan USB sispann mòd.Miyò, Zywyn ZT3222F a, ki se konpatib ak konfigirasyon sa a, sipòte kominikasyon RS232 nan pousantaj done jiska 1000k baud.

Aplike FT234XD-R a pèmèt konvèsyon san pwoblèm ant USB ak RS232 interfaces, ofri plizyè benefis nan desen elektwonik.Pa entegre yon 3v3 TTL nan Rs232 nivo konvètisè IC, tankou yon sèl la ki ofri pa Zywyn, desen ka kenbe konpatibilite ak yon etalaj lajè nan aparèy RS232.Anplis, desen modèn sikwi souvan mande pou enèji-efikas konpozan;Karakteristik nan SHDN# PIN nan Zywyn Liy chofè oblije satisfè bezwen sa yo.Sa a kontribye anpil nan diminye konsomasyon pouvwa an jeneral, sitou lè aparèy la antre nan USB sispann mòd, kidonk pwolonje lavi batri nan aplikasyon pou pòtab.

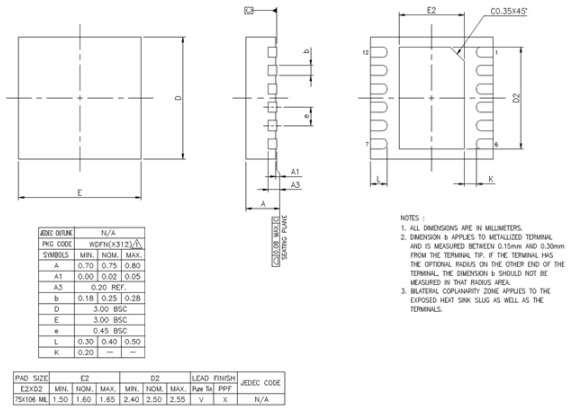

Pake nan FT234XD-R

Espesifikasyon FT234XD-R

Isit la nan yon tab ki byen estriktire pou FTDI (Future Teknoloji Aparèy Entènasyonal Ltd) FT234XD-R ak espesifikasyon teknik li yo, atribi, ak paramèt, ansanm ak pati menm jan an.

Lèt	Paramèt
Izin Tan plon	11 Semèn
Mòn	Sifas Mòn
Pakèt / Ka	12-vfdfn Ekspoze pad
Nonb nan broch	12
Opere Tanperati	-40 ° C a 85 ° C
Anbalaj	Tep & Bobine (TR)
Pibliye	2006
Separe Kondisyon	Aktif
Imidite Nivo sansiblite (MSL)	3 (168 èdtan)
Nonb nan fen	12
Tansyon - ekipman pou	2.97V 5.5V
Estasyon Pozisyon	Doub
Estasyon Fòm	Non Mennen
Pwent Tanperati reflow (° C)	260 ° C
Founi Tansyon	5V
Estasyon Anplasman	0.45mm
Tan @ Peak reflow temp-max (yo)	40
Fonksyone	Pon, USB pou UART
Kalifikasyon Kondisyon	Pa Kalifye
Opere Ekipman pou vòltaj	5V
Koòdone	Uart
Opere Pwovizyon pou aktyèl	8ma
Nonb nan pò	1
Nominal Pwovizyon pou aktyèl	8ma
µps/µcs/periferik Kalite ICS	Otobis Kontwolè, inivèsèl otobis seri
Done Tarif	3 Mbps
Pwotokòl	USB
USB Estanda	USB 2.0
Otobis Konpatibilite	I2c
Anbyen Tanperati ranje segondè	85 ° C
Wotè	800μm
Longè	3mm
Lajè	3mm
Rive Svhc	Non Svhc
Rohs Kondisyon	Rohs Konfòme
Plon-gratis	Plon-gratis

Fich pdf

FT234XD-R fich:

Ft234xd.pdf
