GAL20V8B-15LJN: Karakteristik, pinout, aplikasyon ak gid pwogramasyon

GAL20V8B-15LJN a se yon aparèy exceptionnelles ki fèt pou anpil travay dijital.Gid sa a sanble byen nan sa ki GAL20V8B-15LJN a ka fè, konsantre sou fleksibilite li yo ak pèfòmans fò nan tout itilizasyon divès kalite soti nan machin kontwole nan alimante gadjèt chak jou.Nou pral kouvri karakteristik prensipal li yo, ki jan li la mete kanpe, ak ki jan nan pwogram li, ofri yon View klè pou nenpòt moun ki kap sèvi ak solisyon lojik avanse nan pwojè yo.

Katalòg

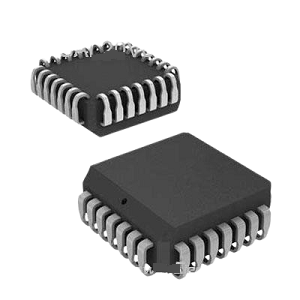

GAL20V8B-15LJN DESKRIPSYON

A GAL20V8B-15LJN Soti nan Semiconductor lasi se yon exceptionnelles nan fanmi an aparèy GAL® 20V8, li te ye pou efikasite li yo ak operasyon gwo vitès.Modèl sa a fèt lè l sèvi avèk teknoloji E2CMOS, ki se selebre pou konsomasyon pouvwa ki ba pandan y ap kenbe pèfòmans segondè.Esansyèlman itilize nan aplikasyon pou lojik dijital tankou adrès dekodaj, entèfas aparèy, ak ranplasman lojik, GAL20V8B-15LJN a se versatile ak apwopriye pou yon espèk laj nan aplikasyon pou lojik pwogramasyon.GAL20V8B-15LJN a gen ladan yon konfigirasyon nan 8 macrocells, yon frekans maksimòm opere nan 62.5 megaèrts, ak yon reta pwopagasyon nan sèlman 15 nanoseconds, asire pèfòmans rapid ak serye.Li opere sou yon ekipman pou estanda pouvwa 5V ak vini nan yon 28-PIN PLCC (plastik plon konpayi asirans chip).

Si ou ap chèche pou yon solisyon lojik serye ak efikas pwogramasyon, GAL20V8B-15LJN a se yon gwo chwa.Li nan bati delivre pèfòmans fò, fè li yon opsyon entelijan pou biznis vise ajou teknoloji yo.Si w ap konsidere yon lòd esansyèl, sa a se yon opòtinite pafè a optimize aplikasyon ou yo epi pou yo jwenn soti nan pi fò nan enfrastrikti ou.

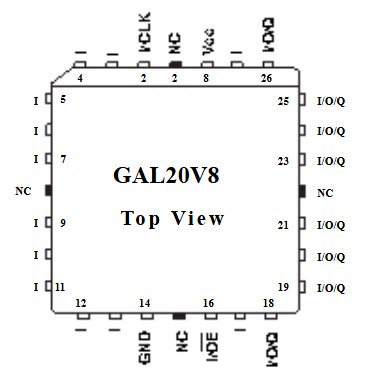

GAL20V8B-15LJN PIN konfigirasyon

A GAL20V8B-15LJN se yon Lojik jenerik etalaj (GAL) Aparèy, yon aparèy lojik pwogramasyon yo itilize nan divès aplikasyon lojik dijital.A PIN konfigirasyon swiv yon Creole 24-PIN doub nan-liy pake (plonje) Layout, ak entrain, rezilta, ak broch kontwòl defini aklè.

Sou la bò gòch Nan dyagram lan (broch 1-12), nou prensipalman wè opinyon (i) broch ki pèmèt aparèy la resevwa siyal nan sikwi ekstèn.PIN 1 ak plizyè lòt broch (5, 7, 9, ak 11) yo deziyen kòm entrain (mwen).PIN 6 ak 22 yo make NC (pa gen okenn koneksyon), sa vle di yo pa elektrik ki konekte nan sikwi a entèn yo.Se PIN la GND (tè) pozisyone nan PIN 12, sèvi kòm vòltaj la referans pou aparèy la.

Sou la bò dwat (broch 13-24), nou gen opinyon/pwodiksyon (I/O) broch, ki se configurable kòm swa entrain oswa rezilta depann sou lojik la pwograme.Sa yo I/O broch (18, 19, 21, 23, 25, ak 26) bay koneksyon fleksib.PIN nan mòd (PIN 15) pou defini mòd opere aparèy la, ak VCC a (ekipman pou pouvwa) PIN nan PIN 24 bay vòltaj ki nesesè pou operasyon apwopriye.

Nan la kouvèk Nan aparèy la, gen lòt siyal kontwòl, ki gen ladan MCLK (revèy mèt, PIN 2) ak broch NC adisyonèl.Pinout la nan GAL20V8B a pèmèt pou efikas konsepsyon lojik dijital, fè li yon eleman lajman itilize nan sikwi lojik pwogramasyon.

GAL20V8B-15LJN CAD Modèl

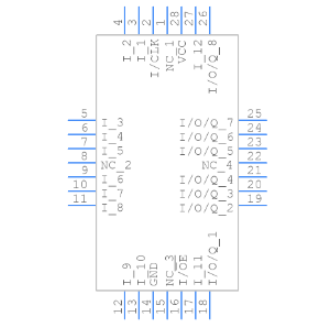

GAL20V8B-15LJN senbòl

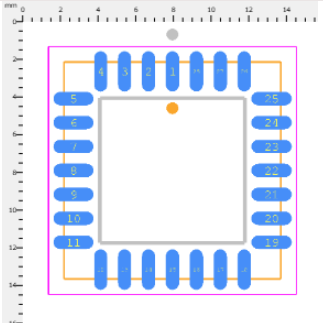

Gal20v8b-15ljn anprint

GAL20V8B-15LJN karakteristik

• Reta pwopagasyon: GAL20V8B-15LJN a gen anpil yon reta pwopagasyon maksimòm de 15 nanosekond, ki vle di li ka okipe tranzisyon siyal vit ak opere avèk efikasite nan aplikasyon pou tan-sansib.

• Frekans opere: Li sipòte yon frekans opere maksimòm de 62.5 megaèrts, fasilite pwosesis rapid ak reyaksyon nan konplèks sikwi lojik dijital.

• Ba konsomasyon pouvwa: Aparèy la itilize E2CMOS teknoloji, yon Variant nan CMOS ki mete aksan sou efikasite enèji.Teknoloji sa a asire ke GAL20V8B-15LJN a konsome mwens pouvwa, fè li ideyal pou aplikasyon pou kote efikasite pouvwa ki nesesè san yo pa sakrifye pèfòmans.

• Reprogramabl E2 Teknoloji selil: GAL20V8B-15LJN a ekipe ak selil elektrikman efase, sa ki pèmèt pou reprogramasyon ak mete ajou nan fonksyon yo lojik jan sa nesesè.Karakteristik sa a bay ekselan fleksibilite ak adaptabilite nan chanje anviwònman pyès ki nan konpitè oswa dènye sistèm yo.

• Versatile pwodiksyon lojik macrocells: Li gen ladan 8 pwodiksyon lojik macrocells ki ka endividyèlman pwograme pou divès fonksyon lojik, pèmèt yo tayè aparèy la a bezwen espesifik.Sa yo macrocells sipòte polarite pwodiksyon configurable epi yo ka rivalize fonksyonalite a nan 24-PIN aparèy pal, fè GAL20V8B-15LJN a yon chwa versatile pou yon seri de aplikasyon pou dijital.

• Enhanced Testability: Aparèy la prezante preload ak pouvwa-sou kapasite reset pou tout anrejistre, asire 100% testability fonksyonèl.Aspè sa a se gwo pou kenbe fyab ak previzibilite nan anviwònman operasyonèl, espesyalman kote entegrite sistèm ak pèfòmans yo enpòtan.

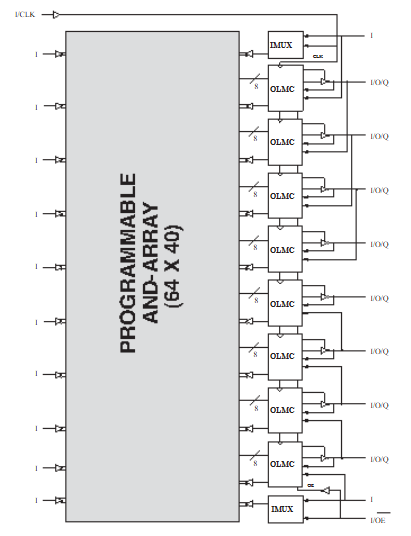

GAL20V8B-15LJN DIAGRAM BLOCK

GAL20V8B-15LJN a se yon lojik etalaj jenerik (GAL) aparèy ki konsiste de yon pwogramasyon ak-etalaj (64 x 40), ki pèmèt aplikasyon lojik fleksib.Dyagram nan blòk montre pwogramasyon an ak-etalaj, ki sèvi kòm motè a lojik prensipal kote entrain ak siyal fidbak yo lojikman konbine.Matris pwogramasyon sa a pèmèt konfigirasyon yon varyete de konbinezon ak sekans fonksyon lojik, ofri fleksibilite nan konsepsyon sikwi dijital.

Nan bò dwat nan dyagram lan, OLMC a (pwodiksyon lojik selil macro) yo vizib, chak ki konekte nan rezilta yo ak-etalaj.Selil sa yo macro defini konpòtman an nan broch yo pwodiksyon, si yo fonksyone kòm lojik konbinezonèl oswa lojik sekans ak baskile-flop depo.Anplis de sa, IMUX (multiplexeur yo D ') pèmèt entèn routage siyal, plis amelyore pwogramasyon aparèy la.I/OQ (D '/pwodiksyon broch yo) reprezante koòdone ki genyen ant aparèy la ak sikwi ekstèn, sa ki pèmèt kominikasyon bidirèksyonèl depann sou lojik la configuré.

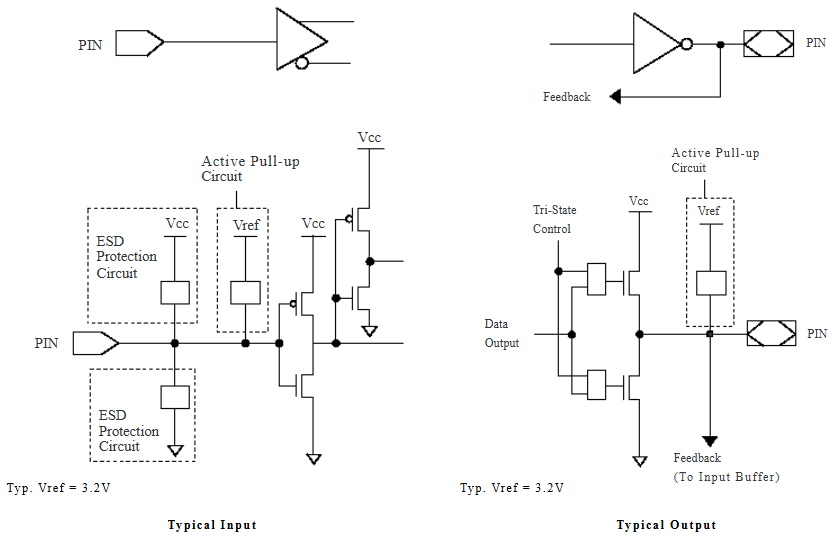

Antre/Sòti Schematics ekivalan

Gal20V8B-15LJN Antre/Sòti ekivalan Schematics yo montre karakteristik entèn elektrik yo nan opinyon aparèy la ak broch pwodiksyon.Schematics sa yo mete aksan sou ki jan aparèy la lojik pwogramasyon (PLD) jere siyal nan sikwi pwoteksyon, aktif rale-ups, ak mekanis kontwòl tri-eta, asire operasyon serye nan sikui dijital.

A Tipik opinyon Schematic montre estrikti a nan yon PIN opinyon, ki gen ladan ESD (Electrostatic egzeyat) sikwi pwoteksyon yo anpeche domaj nan spikes pasajè pasajè.Awondisman aktif rale-up la asire ke PIN la kenbe yon nivo lojik defini lè pa gen okenn siyal ekstèn ap kondwi li, anpeche eta k ap flote ki ta kapab lakòz konpòtman enprevwayab.Vòltaj referans lan (VREF = 3.2V) jwe yon wòl nan mete papòt la pou detekte lojik segondè oswa eta ki ba.

A Tipik pwodiksyon Schematic ilistre estrikti nan pwodiksyon, ki gen ladan yon pouse-rale pè tranzistò ki pèmèt kapasite kondwi fò pou tou de eta lojik segondè ak ki ba.Yon fonksyon kontwòl Tri-Eta pèmèt PIN la pwodiksyon antre nan yon eta-wo enpedans pou otobis-oryante desen kote aparèy miltip pataje koneksyon an menm.Chemen an fidbak bay yon koneksyon entèn tounen nan etalaj la lojik, sa ki pèmèt aparèy la kontwole oswa senkroniz eta a pwodiksyon ak lòt fonksyon lojik.Yon sikwi aktif rale-up asire nivo vòltaj serye lè sa nesesè.

GAL20V8B-15LJN a fèt pou gwo vitès, ki ba-pouvwa aplikasyon pou lojik pwogramasyon, ak pwoteksyon opinyon gaya, konfigirasyon pwodiksyon fleksib, ak chemen fidbak pwogramasyon.Sa fè li apwopriye pou desen dijital konplèks ki mande entegrite siyal serye ak operasyon lojik configurable.

GAL20V8B-15LJN espesifikasyon

Lèt	Paramèt
Fabrikan	Lattice Semiconductor Corporation
Seri	GAL20V8B
Anbalaj	Tib
Estati pati	Demode
Kalite pwogramasyon	Ee pld
Subkategori	Pwogramasyon lojik ICS
Kantite macrocells	8
Maksimòm frekans opere	62.5 megaèrts
Pwopagasyon reta - Max	15 ns
Vòltaj ekipman pou opere	5 V
Operasyon Pwovizyon pou Kouran	90 Ma
Ekipman pou vòltaj - min	4.75 V
Ekipman pou vòltaj - max	5.25 V
Tanperati opere minimòm	0 ° C
Tanperati opere maksimòm	+75 ° C
Kalite aliye	Sifas mòn
Pake / Ka	28-LCC (J-plon)
Pake aparèy founisè	28-PLCC (11.51x11.51)
Nimewo pwodwi baz	GAL20V8
Wotè	3.68 mm
Longè	11.5 mm
Lajè	11.5 mm
Pwa inite	0.041719 oz

GAL20V8B-15LJN aplikasyon

Sistèm Embedded

GAL20V8B-15LJN a se souvan itilize nan sistèm entegre kote lojik koutim se bezwen pou fonksyon kontwòl espesifik.Nati pwogramasyon li yo pèmèt yo tayè aparèy la pou divès kalite pwosesis repete, amelyore fonctionnalités a ak entegrasyon ak lòt konpozan sistèm.

Sistèm kontwòl dijital

Nan sistèm kontwòl dijital, se PLD sa a itilize aplike lojik konplèks pou kontwole motè, entèfas ak detèktè, ak siyal pwosesis.Kapasite li nan okipe lojik kontwòl detaye fè li ideyal pou aplikasyon pou ki mande egzak kontwòl operasyonèl ak reyaksyon.

Kominikasyon interfaces

Aparèy la èksèl nan jere pwotokòl kominikasyon, kodaj ak dekodaj done, ak kontwole machin eta a.Li adapte transparans nan estanda kominikasyon diferan, fè li yon chwa versatile pou telekominikasyon ak aparèy rezo.

Tès ak ekipman mezi

Pou aplikasyon pou tès ak mezi, GAL20V8B-15LJN a bay kapasite done Customized pwosesis, routage siyal, ak lojik kontwòl.Li pèmèt devlopman nan solisyon mezi pwepare ki mande pou done espesifik manyen ak fonksyon kontwòl.

Elektwonik otomobil

Nan sektè otomobil la, PLD sa a vle di soti akòz konsepsyon gaya li yo ak ekselan Electrostatic egzeyat (ESD) pwoteksyon.Karakteristik sa yo asire operasyon serye anba kondisyon yo mande tipik nan anviwònman otomobil.

Automatisation endistriyèl ak sistèm kontwòl

GAL20V8B-15LJN a se enstrimantal nan automatisation endistriyèl, bay lojik ki nesesè pou kontwole konplèks pwosesis endistriyèl ak machin.Li pèmèt automatisation nan travay ak entegrasyon an nan sistèm kontwòl, kidonk ogmante efikasite ak disponiblite nan operasyon fabrikasyon.

Elektwonik konsomatè yo

Nan konsomatè elektwonik, se aparèy la itilize amelyore fonctionnalités a nan kay la ak aparèy pèsonèl nan solisyon lojik efikas.Kapasite li nan fè fonksyon lojik miltip ekonomikman fè li yon chwa popilè pou manifaktirè pwodwi konsomatè yo.

Machin eta koutim

PLD a se ideyal pou konsepsyon machin eta koutim nan sikwi dijital, amelyore efikasite nan lojik kontwòl ak sekans operasyonèl.Aplikasyon sa a se gwo nan senaryo kote espesifik konpòtman operasyonèl yo bezwen jere travay lojik konplèks efektivman.

GAL20V8B-15LJN pwogramasyon

Pwogramasyon GAL20V8B-15LJN a, yon aparèy lojik versatile soti nan Semiconductor lasi, ka efektivman akonpli nan yon kèk etap kle, swe yon pwogramè lojik konpatib.Okòmansman, travay ou se nan konsepsyon sikwi a lojik ou planifye aplike.Sa a se reyalize lè l sèvi avèk yon langaj deskripsyon pyès ki nan konpitè (HDL), ak CUPL ke yo te yon chwa popilè akòz senplisite li yo, adapte pou aparèy GAL.Yon fwa se konsepsyon lojik ou espesifye, pwochen etap la enplike nan konpile konsepsyon sa a nan yon dosye JEDEC (.JED) lè l sèvi avèk lojisyèl tankou Wincuppl.Dosye sa a gen konfigirasyon ki nesesè, ke yo rekonèt kòm yon kat fuse, pou pwogram Gal la.

Pwogramasyon aktyèl la nan GAL20V8B-15LJN a mande pou yon semi-conducteurs lasi apwouve lojik pwogramè, ak TL866 la ke yo te yon modèl souvan itilize akòz fyab li yo ak fasilite nan itilize.Etap sa a enplike nan konekte GAL20V8B-15LJN nan pwogramè a tankou pou chak enstriksyon yo bay yo, chaje dosye a JEDEC nan lojisyèl an pwogramasyon, ak kòmanse sik la pwogramasyon.Sik sa a gen ladan yon efase otomatik nan nenpòt konfigirasyon anvan anvan pwogramasyon nouvo lojik la nan aparèy la.Anfen, yon etap enpòtan se verifye aparèy la pwograme pa tès li nan kous la gen entansyon asire li fonksyone kòrèkteman, ranpli pwosesis la entegrasyon ak kondisyon aplikasyon espesifik ou.

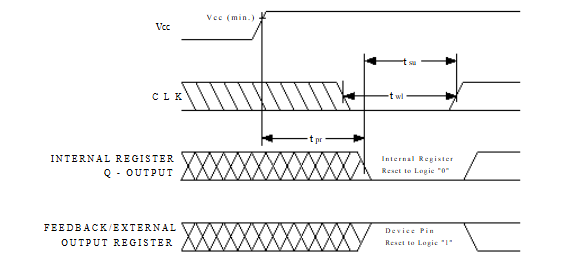

GAL20V8B-15LJN POWER-UP RESET

Power-up reset sikwiyèr nan GAL20V8B-15LJN a asire ke tout anrejistre entèn yo inisyalize nan yon eta li te ye pandan sistèm demaraj.Kòm pouvwa a aplike, vòltaj la VCC dwe monte monotonically san yo pa fluctuations yo anpeche konpòtman iregilye.Yon fwa VCC rive nan nivo minimòm li yo mande yo, anrejistre entèn yo pral Reyajiste nan yon reta maksimòm de 1μs (TPR), mete tout rezilta Q a lojik 0. Si broch yo pwodiksyon ki anrejistre yo pèmèt yo, yo pral default nan lojik 1, endepandaman de pwograme yo pwograme yopolarite.Sa a garanti yon inisyalizasyon previzib, senplifye konsepsyon de machin eta a ak sikwi lojik sekans.

Pou asire yon Reyajiste valab, D 'revèy la (CLK) dwe fèt nan yon nivo TTL estatik pandan pouvwa-up.Aparèy la pa ta dwe reusi jiskaske tout opinyon ak fidbak fwa konfigirasyon chemen yo te rankontre, jan yo montre nan dyagram lan.Revèy la dwe konfòme li avèk kondisyon lajè minimòm batman kè anvan operasyon nòmal kòmanse.Pa kenbe kondisyon sa yo, mekanis nan reset pouvwa-up asire ke aparèy la lojik kòmanse nan yon eta ki estab ak byen defini, anpeche tranzisyon entansyonel oswa pwoblèm metastability nan sikwi dijital.

GAL20V8B-15LJN Pati ki sanble

• GAL20V8B-15LPN

• GAL20V8B-15QP

• GAL20V8B-15QJ

GAL20V8B-15LJN avantaj

Amelyore fleksibilite konsepsyon

GAL20V8B-15LJN a fèt ak yon achitekti versatile ki pèmèt MacroCells yo lojik pwodiksyon (OLMCs) yo dwe itilizatè-configuré.Fleksibilite sa a sipòte nan yon pakèt domèn aplikasyon pou ak pèrsonalizasyon, pèmèt yo optimize aparèy la lojik pou travay espesifik ak fonksyon san yo pa kontrent yo ki asosye ak desen mwens fleksib.

Redwi konsomasyon pouvwa

Anplwaye Ultramos® avanse CMOS teknoloji, GAL20V8B-15LJN a diminye konsomasyon pouvwa pa 50% a 75% konpare ak aparèy tradisyonèl bipolè lojik.Sa fè li yon opsyon ekolojik-zanmi ki tou minimize pwodiksyon tèmik ak amelyore lonjevite aparèy.Kouran ekipman pou tipik yo anpil pi ba, ak 75 mA pou estanda vèsyon ba-pouvwa e menm pi ba nan 45 Ma pou trimès-pouvwa vèsyon, asire efikasite enèji nan anviwònman wo-demann.

Gwo pwoteksyon ESD

Aparèy sa a enkòpore mekanis pwoteksyon Electrostatic (ESD) fò, pou kenbe estabilite operasyonèl ak disponiblite nan anviwònman ki gen tandans fè egzeyat estatik.Pwoteksyon sa yo bon nan endistri tankou automatisation otomobil ak endistriyèl, kote konpozan elektwonik yo ka sibi kondisyon solid ak ki kote ESD te kapab otreman mennen nan echèk aparèy oswa konpòtman iregilye.

GAL20V8B-15LJN manifakti

Lattice Semiconductor Corporation se yon lidè mondyal nan solisyon koneksyon entelijan.Li te ye pou ba-pouvwa li yo pwogramasyon aparèy lojik, lasi akeyir sitou nan konsomatè a, kominikasyon, ak mache endistriyèl.Ranje pwodwi inovatè konpayi an gen ladan FPGAs (jaden pwogramasyon pòtay pwogramasyon), CPLDs (konplèks aparèy lojik pwogramasyon), ak aparèy jesyon pouvwa, ki se entegral nan aplikasyon pou entelijan ki mande pou repons rapid.Semiconductor lasi diferansye tèt li nan mache a teknoloji konpetitif ak konsantre li yo sou ba-pouvwa, ti-gwosè, ak solisyon pèfòmans-wo.Atribi sa yo fè pwodwi li yo ideyal pou pèmèt teknoloji nan zòn tankou enfrastrikti rezo, kwen informatique, ak entelijan aparèy IoT.Lattice te bati yon repitasyon pou fournir solisyon Customized ki satisfè bezwen espesifik, ki te sipòte pa zouti lojisyèl konplè ak anviwònman devlopman ki rasyonalize konsepsyon pwodwi ak deplwaman.

Konklizyon

GAL20V8B-15LJN ki soti nan Semiconductor lasi se yon aparèy tèt-dan ki satisfè bezwen yo mande nan sistèm modèn dijital ak pèfòmans vit li yo, konsepsyon enèji-ekonomize, ak opsyon pwogramasyon versatile.Aparèy sa a bati pou atake defi konplèks nan yon pakèt domèn anviwònman, ki soti nan gwo sistèm endistriyèl nan elektwonik pèsonèl, fè li yon chwa solid pou bati solisyon avanse dijital.Gid sa a te eksplike detay teknik ak benefis nan GAL20V8B-15LJN a, osi byen ke jan li kapab itilize nan diferan jaden, ki montre enpòtans li nan amelyore dispozisyon dijital toupatou.
