Gid pou de-fason fil elektrik, enstalasyon, ak aplikasyon pou

Gid sa a eksplike kijan yon switch de-fason travay ak poukisa li nan itil.Ou pral aprann sou de fason komen yo fil yo: modèn 3-fil metòd la ak pi gran metòd la 2-fil.Gid la montre tou kote de-fason switch yo souvan itilize, ak yon etap-pa-etap gade nan ki jan yo enstale switch yo, konsèy yo rete an sekirite, ak pwoblèm komen pou fè pou evite.Li kouvri tou benefis yo ak limit yo nan lè l sèvi avèk de-fason switch, espesyalman lè amelyore nan sistèm entelijan.

Katalòg

Ki sa ki se yon switch de-fason?

Youn De-fason switch Pèmèt ou kontwole yon sèl limyè oswa chaj elektrik soti nan de kote diferan.Li itilize de SPDT (sèl poto doub jete) switch branche ansanm nan yon sikwi sèl.Chak switch gen twa tèminal: L1, L2ak Com (komen).Pa ranvèrsan swa chanje, ou ka ranpli oswa kraze kous la, sa ki pèmèt limyè a yo dwe vire sou oswa koupe soti nan swa kote.

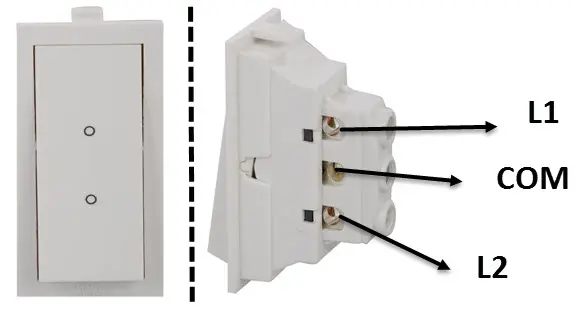

Figi 2. De-fason switch ak tèminal

Nan imaj la, do a nan switch la montre twa tèminal yo kle: L1 ak L2 (itilize konekte fil yo vwayajè) ak COM (ki konekte nan fil la ap viv oswa chaj).Lè switch yo branche kòrèkteman, ranvèrsan swa yon sèl chanje chemen an nan aktyèl la, kontwole limyè a soti nan tou de bout.Malgre ke sistèm ekleraj entelijan yo de pli zan pli popilè, de-fason switch rete lajman itilize.Yo se senp, serye, epi mande pou pa gen okenn lojisyèl oswa koneksyon.

Ki jan yon switch de-fason travay?

Yon sistèm switch de-fason pèmèt ou kontwole yon sèl limyè soti nan de kote yo ye.Chak switch gen twa tèminal: yon sèl komen (COM) ak de vwayajè (L1 ak L2).De switch yo ki konekte ak fil yo vwayajè (L1 a L1, L2 a L2).Fil la ap viv (faz) konekte nan tèminal la komen nan switch 1, ak tèminal la komen nan switch 2 konekte nan lanp lan.Lòt bò lanp lan ale nan net.Limyè a vire sou lè tou de switch konekte nan fil la vwayajè menm (L1 -L1 oswa L2 -L2), ranpli kous la.Li vire sou lè switch yo konekte nan vwayajè diferan, kraze kous la.Sa vle di swa chanje ka vire limyè a sou oswa koupe, kèlkeswa pozisyon lòt la.

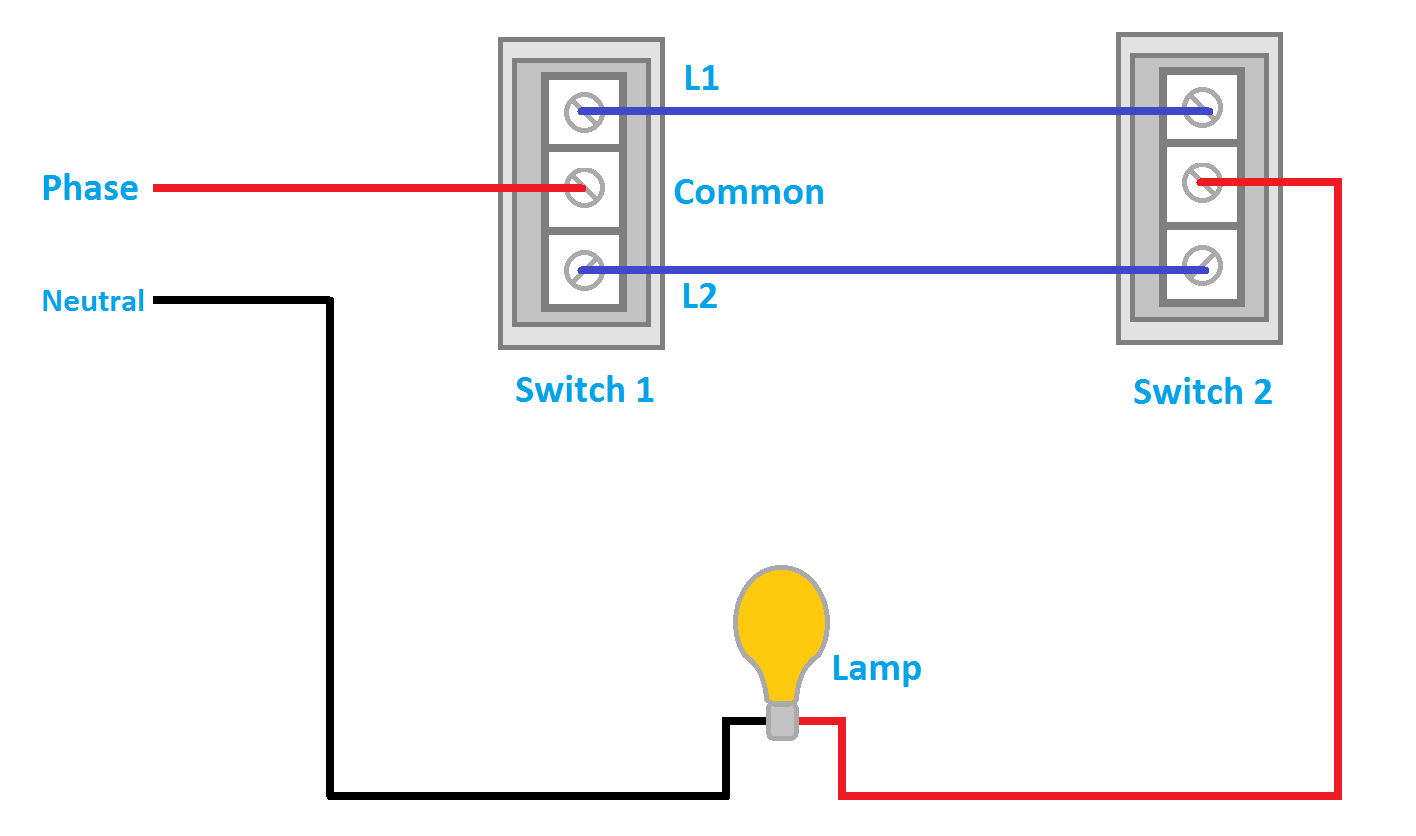

Figi 3: De-fason dyagram switch

Sa a konfigirasyon travay tankou yon pòtay XOR: limyè se sou lè switch diferan, koupe lè yo matche ak.Li nan konplètman mekanik, pa gen okenn elektwonik oswa lojisyèl ki nesesè.Li nan senp, serye, ak lajman itilize nan kote tankou eskalye ak koulwa.Dyagram nan montre faz la ki konekte nan chanje 1 an komen, vwayajè lye ant switch, ak pwodiksyon an soti nan switch 2 a komen ale nan lanp lan.Net konplete kous la soti nan lòt bò a nan lanp lan.

Opsyon fil elektrik pou de-fason oblije chanje

Gen de fason prensipal yo fil yon sikwi switch de-fason: metòd la 3-fil ak pi gran metòd la 2-fil.

Modèn 3-fil metòd

Sa a se metòd la fil elektrik pi pito pou enstalasyon nouvo.Nan konfigirasyon sa a, faz la (ap viv) fil konekte nan komen (COM) tèminal la sou switch la premye, pandan y ap tèminal la komen nan switch la dezyèm konekte nan anpoul la.Fil la net konekte dirèkteman nan sous la pouvwa a lòt bò a nan anpoul la.De switch yo lye pa de fil vwayajè, konekte L1 a L1 ak L2 a L2 sou tou de switch.

Metòd sa a kenbe tout kondiktè sou menm sikwi a, asire ki konsistan vòltaj ak operasyon pi an sekirite.Li tou konfòm ak kòd elektrik modèn ak diminye entèferans.Paske Layout nan fil elektrik se pwòp ak lojik, li fè antretyen nan lavni ak amelyorasyon tankou enstale switch entelijan pi fasil.

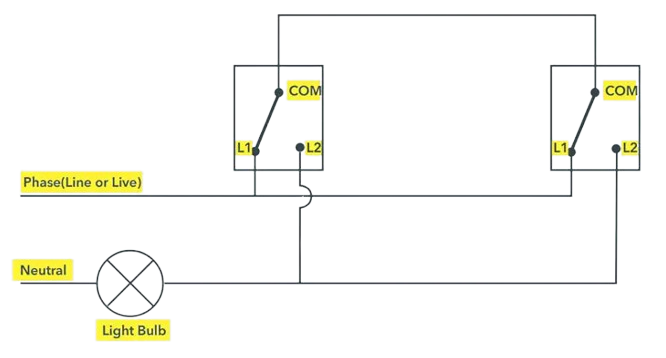

Dyagram nan montre yon modèn 3-fil konfigirasyon.Fil la ap viv antre nan switch 1 a com, de fil vwayajè kouri ant L1 ak L2 nan tou de switch, ak pwodiksyon an soti nan COM switch 2 a ale nan limyè a.Fil la net kouri dirèkteman nan lòt bò a nan anpoul la.Lè tou de switch aliyen, sikwi a konplete ak limyè a vire sou;Chanje swa chanje entèwonp oswa retabli koule a.

Figi 1. Modèn modèn 3-fil

Legacy 2-fil metòd

Metòd la eritaj 2-fil se yon style ki pi gran fil elektrik toujou jwenn nan anpil kay ki pi gran.Nan konfigirasyon sa a, tèminal yo vwayajè (L1 ak L2) yo ki konekte ant de switch yo, jis tankou nan metòd la modèn.Sepandan, tèminal yo komen yo branche yon fason diferan: yon sèl konekte nan ap viv la (faz) fil, ak lòt la konekte nan chay la (anpoul limyè).

Metòd sa a fonksyone menm bagay la an tèm de oblije chanje: limyè a vire sou oswa koupe depann sou pozisyon nan switch yo.Men, paske pouvwa a ak chaj ka soti nan sikui diferan, konfigirasyon sa a ka prezante risk sekirite.Li ka kreye kouran bouk, dezekilib vòltaj, oswa entèferans espesyalman danjere pandan antretyen oswa amelyorasyon.Dyagnostik defo se pi rèd tou, depi fil elektrik la se pa yon pati nan yon sikwi inifye.

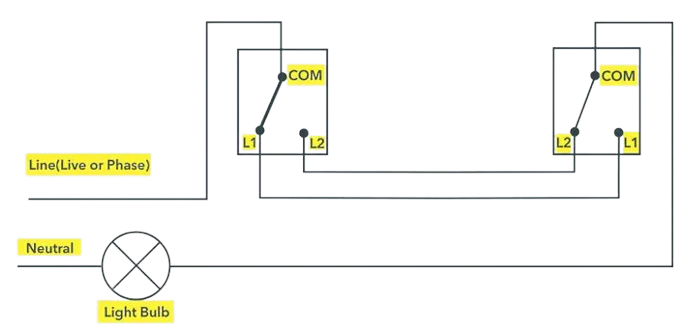

Nan dyagram lan, fil la ap viv konekte nan tèminal la komen nan switch la premye, pandan y ap tèminal la komen nan switch la dezyèm konekte nan limyè a.Fil yo de vwayajè kouri ant L1 ak L2 nan tou de switch.Fil net la ale dirèkteman nan sous pouvwa a lanp lan.Pandan ke sa a Layout ka sove fil, li ogmante konpleksite ak enkyetid sekirite.

Figi 5: Legacy 2-fil metòd

Yon sèl-gang de-fason switch

Yon switch yon sèl-gang de-fason se yon vèsyon kontra enfòmèl ant nan yon switch SPDT, souvan yo itilize nan plak miray modilè.Li gen twa tèminal: COM (komen), L1, ak L2.Intern, li aktive koneksyon ki genyen ant COM ak swa L1 oswa L2.

Lè pè ak yon lòt switch SPDT, li travay nan menm fason an kòm yon estanda de-fason kous.Li nan souvan yo itilize nan espas ki sere, tankou apatman oswa enstalasyon modèn, kote se chanm aliye limite.Chanjman an kapab tou fonksyone nan yon konfigirasyon yon sèl-fason lè l sèvi avèk sèlman de tèminal (COM ak L1).

Enstalasyon yo dwe fè ak anpil atansyon.Itilize tèminal ki pa kòrèk ka anpeche chanjman an soti nan travay byen oswa menm lakòz sikui kout.Malgre ti gwosè li yo, switch sa a ofri plen kontwòl de-fason pandan y ap pèmèt modularite ak fasil entegrasyon panèl.

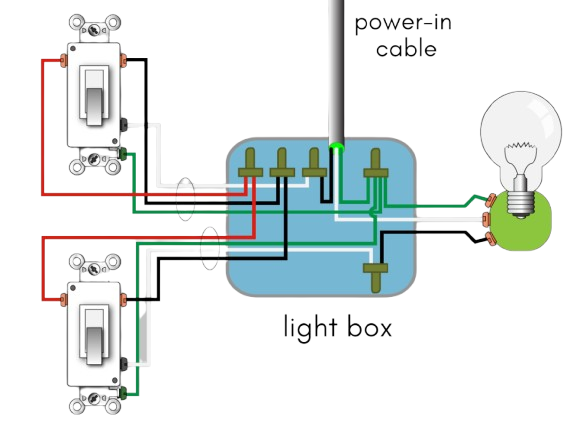

Figi 6. yon sèl-gang de-fason switch

Ogmante nan oblije chanje multiway

Lè ekleraj bezwen yo dwe kontwole soti nan plis pase de kote, multiwout oblije chanje antre nan jwe.Sistèm sa a ajoute youn oswa plis switch entèmedyè ant de switch yo SPDT prensipal la.

Switch entèmedyè yo anjeneral DPDT (doub poto doub jete) kalite.Sa yo switch swa travèse oswa kenbe chemen yo fil vwayajè, tou depann de pozisyon yo.Sistèm konplè a kreye yon chemen ki rete fèmen oswa ouvè ki baze sou aliyman an nan tout switch ki enplike nan sa.

Apwòch sa a se komen nan espas gwo tankou depo, koridò long, oswa chanm ak antre miltip.Malgre ke pi konplèks fil, li ofri kontwòl fleksib nan nenpòt ki pwen.Dyagram fil elektrik egzat ak etikèt klè yo bezwen, kòm yon erè nan nenpòt ki etap ka sispann sistèm lan soti nan travay antyèman.

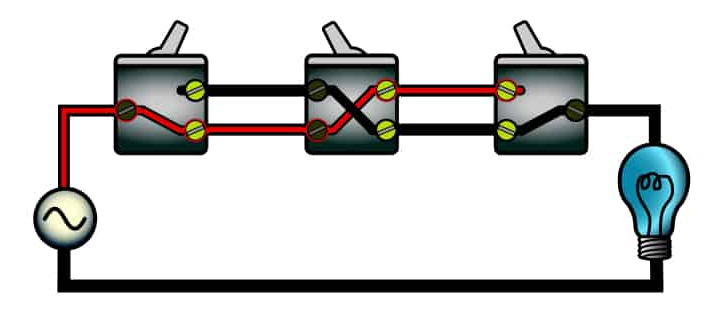

Figi 7. Multiway oblije chanje

Konparezon yon sèl-fason ak de-fason switch

Patikilarite	Yon sèl-fason switch	De-fason switch
Pwen kontwòl	Kontwole yon limyè ki sòti nan yon sèl kote	Kontwole yon limyè ki soti nan de kote diferan
Chanje Kalite	Spst (sèl poto sèl jete)	Spdt (sèl poto doub jete)
Kantite tèminal	2	3 (com, L1, L2)
Awondisman konfigirasyon	Senp;Yon liy sèl konekte oswa dekonekte pouvwa a chay la	Fil vwayaj yo fòme yon bouk;tou de switch enfliyanse la sikui
Fil elektrik konpleksite	Ba;mwens fil ak koneksyon dirèk	Pi wo;mande pou plis fil elektrik ak planifikasyon ant switch
Chanje konpòtman pozisyon	Fiks sou/sou pozisyon fasil idantifye	Pa gen fiks sou oswa koupe;depann sou eta a nan lòt la chanje
Pri enstalasyon	Pi ba;mwens konpozan ak mwens travay	Pi wo;Plis materyèl ak tan enstalasyon
Tan enstalasyon	Rapid enstale;etap minimòm obligatwa	Plis tan konsome akòz fil elektrik siplemantè
Kondisyon Espas	Minim;bwat switch estanda adapte	Ka bezwen routage pou vwayajè fil ant kote yo ye
Kontwòl chaj elektrik	Kontwole yon sèl chaj soti nan yon pwen	Kontwole yon sèl chaj soti nan de pwen separe
Fasilite nan itilize	Trè senp;Flip moute se sou, baskile desann se koupe (oswa vis vèrsa)	Toujou fasil yo sèvi ak, men sou/sou pouvwa varye depann sou tou de Chanje pozisyon
Pwen echèk	Mwens;Senp konsepsyon diminye erè fil elektrik	Pi konplèks;Miswiring fil vwayajè oswa terminaux kapab deranje fonksyon
Fleksibilite ak évolutivité	Limite;pa ka pwolonje nan plis pase yon pwen nan kontròl	Fleksib;ka elaji a 3 oswa plis pwen kontwòl lè l sèvi avèk yo switch entèmedyè

De-fason switch itilize

De-fason switch bay kontwòl ekleraj fleksib soti nan de kote diferan, fè yo ideyal nan tou de anviwònman rezidansyèl ak komèsyal yo.Egzanp komen yo enkli:

Eskalye

Eskalye yo se youn nan kote ki pi bon yo sèvi ak switch de-fason.Si ou gen eskalye nan kay la, ou konnen li ka anmèdan e menm danjere ale monte oswa desann nan fè nwa a.Avèk yon switch de-fason, ou ka vire limyè a sou nan pati anba a nan mach eskalye yo anvan ou ale, ak Lè sa a, vire l 'nan tèt la.Oswa, si w ap vini desann, ou ka vire limyè a sou nan tèt la ak vire l 'nan pati anba a.Sa fè li pi an sekirite pou mache sou mach eskalye yo, espesyalman nan mitan lannwit lè kay la se fè nwa.

Chanm otèl

Nan chanm otèl, de-fason switch fè bagay sa yo yon anpil pi fasil pou envite.Yon switch se nòmalman pa pòt la lè ou mache nan, ak lòt la se tou pre kabann lan.Sa vle di ou ka vire limyè yo sou lè ou antre nan sal la, ak Lè sa a, vire yo koupe san yo pa jwenn soti nan kabann nan.Sa a se reyèlman itil lè w ap fatige oswa pare yo dòmi.Li bay tou sal la yon konsepsyon pi konfòtab ak reflechi, fè envite santi yo plis nan kay la.

Louvri-plan kay

Kay louvri-plan gen gwo espas kote kwizin nan, manje, ak zòn k ap viv yo konekte.Chanm sa yo souvan gen plis pase yon sèl antre, se konsa li itil pou kapab kontwole limyè yo soti nan tach diferan.Pou egzanp, ou ta ka vire sou limyè yo soti nan koulwa a ak Lè sa a, vire yo nan tou pre kwizin nan.De-fason switch fè li fasil jere ekleraj pa gen pwoblèm ki fason ou vini nan oswa ale deyò.Sa a ajoute yon anpil nan konfò ak ka menm ede ou ekonomize elektrisite, depi ou pa bezwen kite limyè sou lè ou pa ap itilize yo.

Garaj ak atelye

Garaj ak atelye yo okipe kote moun magazen zouti, travay sou pwojè, oswa pake machin yo.Yo souvan gen plis pase yon pòt, tankou youn nan andedan kay la ak youn ki ouvè nan lakou a.De-fason switch fè li senp yo vire limyè a sou soti nan swa antre.Sa a se trè itil si men ou yo plen oswa si espas la se fè nwa ak difisil pou avanse pou pi nan san danje.Pou moun ki sèvi ak garaj yo oswa atelye souvan, sa a ki kalite kontwòl ekleraj ka fè travay yo pi fasil ak anpil pi an sekirite.

Chemen deyò ak antre kay yo

Zòn deyò tankou pasaj pyeton, chemen pou jaden, ak ale garaj yo bezwen bon ekleraj nan mitan lannwit pou sekirite ak sekirite.Avèk de-fason switch, ou ka kontwole limyè sa yo soti nan tou de kay la ak yon lòt kote tankou yon pòtay oswa garaj.Pou egzanp, ou ka vire sou limyè yo chemen anvan ou kite kay la ak Lè sa a, vire yo sou yon fwa ou se deyò.Oswa, si ou ap vini lakay ou nan mitan lannwit, ou ka vire sou limyè yo nan pòtay lavil la epi vire yo sou lè ou jwenn andedan.Sa a ede ou evite mache nan fè nwa a ak tou kenbe lakay ou pi an sekirite pa asire w ke zòn deyò yo byen limen.

Gid Enstalasyon

Enstale yon sistèm switch de-fason san danje:

1. Rasanble tout zouti ak materyèl

Anvan ou kòmanse, asire w ke ou gen tout bagay ou bezwen.Ou pral bezwen de SPDT (sèl poto doub jete) switch, yon aparèy limyè, yon longè nan twa-nwayo kab (sa a gen ladan ap viv, net, ak fil sou latè, plis de vwayaj yo fil), ak Kovèti pou sekirite debaz tankou gan izole ak linèt sekirite.Èske w gen tout materyèl ou pare ap ede ou rete konsantre epi evite erè nesesè oswa reta.

2. Fèmen pouvwa prensipal la nan brekè a sikwi

Toujou kòmanse pa fèmen elektrisite a soti nan sous la pouvwa prensipal la.Sa a se etap sekirite ki pi enpòtan an.Travay ak fil viv se danjere e yo ka mennen nan blesi grav.Asire w ke kous la ou pral travay sou se konplètman etenn nan bwat la brekè, epi sèvi ak yon tèsteur vòltaj a double-tcheke ki pa gen okenn pouvwa ap koule tankou dlo.

3. Konekte fil la ap viv (cho) nan tèminal la komen nan switch la premye

Pran fil la ap viv nan sous la pouvwa epi konekte li nan tèminal la komen (COM) sou switch la an premye.Se tèminal la komen make oswa ki gen koulè pal yon fason diferan de lòt tèminal yo (L1 ak L2).Sa a se fil la ki pote pouvwa nan sistèm lan, epi li dwe byen konekte asire yon sikwi k ap travay.

4. Kouri de fil vwayajè ant L1 ak L2 terminaux nan tou de switch

Koulye a, pran de fil souvan yo rele fil vwayajè ak konekte tèminal la L1 sou switch la premye nan tèminal la L1 sou switch la dezyèm, epi fè menm bagay la pou tèminal yo L2.Fil sa yo fòme chemen an ki pèmèt de switch yo nan "pale" youn ak lòt ak kontwole limyè a soti nan tou de bout.Asire w ke koneksyon sa yo se fèm e ke pa gen okenn seksyon ki lach nan fil.

5. Konekte tèminal la komen nan dezyèm switch la nan aparèy la limyè a ap viv opinyon

Apre sa, konekte tèminal la komen sou dezyèm switch la nan tèminal la ap viv sou aparèy la limyè.Fil sa a pote pouvwa a limyè a lè swa chanje konplete kous la.San yo pa koneksyon sa a, limyè a pa pral resevwa okenn elektrisite, menm si fil yo vwayajè yo kòrèkteman enstale.

6. Konekte fil net aparèy limyè a dirèkteman nan net sous pouvwa a net

Kouri yon fil net soti nan tèminal la net nan aparèy la limyè tounen nan fil la net soti nan sous la pouvwa.Sa a konplete kous la pa bay elektrisite a yon chemen retounen.Yon sikwi limyè k ap travay toujou bezwen tou de yon fil ap viv ak yon net.

7. Ground tout bwat metal yo epi chanje kouvri lè l sèvi avèk tè a (tè) fil

Pou sekirite, li enpòtan nan tè tout bwat switch metal ak kouvri lè l sèvi avèk fil la Latè.Baz pwoteje ou nan ka ta gen yon fay elektrik pa bay elektrisite pèdi yon chemen ki an sekirite sòti.Li ede tou anpeche chòk elektrik ak danje potansyèl dife.Asire w ke ou konekte fil la sou latè byen nan nenpòt ki vis baz oswa tèminal yo bay nan bwat yo.

8. Sèvi ak yon multimeter yo tcheke pou kontinwite anvan restore pouvwa

Anvan vire elektrisite a tounen sou, sèvi ak yon multimeter yo teste kontinwite a nan fil elektrik ou.Sa vle di tcheke si elektrisite ka koule byen nan kous la.Ou vle asire w ke pa gen okenn repo oswa koneksyon kòrèk.Etap sa a ka trape erè fil elektrik ki ta ka otreman mennen nan yon limyè ki pa travay oswa pi mal, yon kous kout.

9. Teste switch yo nan tou de kote yo konfime operasyon kòrèk

Yon fwa ou gen konfyans tout bagay se branche kòrèkteman, vire pouvwa a tounen sou nan brekè la.Lè sa a, tès switch yo de pa vire limyè a sou yo ak sou soti nan tou de kote yo.Limyè a ta dwe vire sou oswa koupe pa gen pwoblèm ki chanje ou itilize.Sa a konfime ke sistèm de-fason ou a ap travay jan li ta dwe.

10. Koneksyon fil doub-tcheke vwayajè si limyè a pa travay byen

Si limyè a pa ap travay kòm espere tankou sèlman vire sou soti nan yon switch oswa pa vire sou nan tout, ale retounen lakay yo epi doub-tcheke koneksyon yo fil vwayajè.Sa yo se pwen ki pi komen nan erè nan yon konfigirasyon switch de-fason.Asire w ke L1 konekte nan L1 ak L2 a L2 atravè tou de switch.Epitou, asire Commons yo kòrèkteman branche nan sous la pouvwa ak limyè a.Etikèt chak fil pandan enstalasyon ka ede anpeche erè epi fè li pi fasil pou rézoudr si yon bagay ale mal.

Benefis nan de-fason oblije chanje

De-fason switch ka sanble tankou yon ti karakteristik, men yo ofri anpil avantaj pratik.

• Kontwòl ekleraj pratik: De-fason switch kite ou kontwole yon limyè soti nan de kote diferan.Sa fè lavi chak jou pi fasil espesyalman nan kote tankou eskalye, koulwa, ak chanm gwo.Ou ka vire limyè a sou lè ou antre nan ak koupe lè ou kite soti nan yon lòt plas, san yo pa mache tounen nan switch la an premye.

• Ekonomize enèji: Pa pèmèt limyè yo dwe etenn soti nan plis pase yon sèl kote, de-fason switch ede diminye gaspiye elektrisite.Ou gen mwens chans pou yo kite yon limyè sou jis paske switch la byen lwen, ki se itil nan kay ak planche miltip oswa koridò long.

• Ideyal pou gwo espas: Switch sa yo se pafè pou gwo kay, biwo, ak bilding piblik.Nan espas ki gen plis pase yon antre oswa sòti, ke yo te kapab kontwole limyè ki soti nan diferan pwen ajoute konvenyans ak amelyore sekirite pou tout moun lè l sèvi avèk espas la.

• Teknoloji senp ak serye: De-fason switch yo mekanik, pa dijital.Sa vle di yo pa depann sou lojisyèl, apps, oswa koneksyon entènèt nan travay.Yo se trè serye ak raman echwe, ki fè yo yon solisyon ki dire lontan ak ti antretyen ki nesesè.

• Travay ak sistèm entelijan: Menm si yo se aparèy ki senp, de-fason switch ka toujou itilize ansanm ak sistèm modèn lakay entelijan.Yo ka travay avèk detèktè mouvman, timers, oswa modil automatisation, ba ou plis fleksibilite si ou ajou kay ou nan lavni.

• Pri ki ba, gwo valè: De-fason switch yo abòdab ak fasil enstale, men yo ajoute yon anpil nan valè nan konfigirasyon ekleraj ou.Pou yon ti envestisman konsa, yo bay pi bon kontwòl ekleraj, amelyore sekirite, ak sipòte abitid ekonomize enèji sou tan.

Limit nan de-fason oblije chanje

Pandan ke de-fason switch ofri anpil benefis, gen kèk enkonvenyans ak defi yo konsidere.

• Mande pou plis fil elektrik: De-fason konfigirasyon switch bezwen fil siplemantè konpare ak switch sèl.Sa a kapab yon pwoblèm nan pi gran kay kote bwat elektrik ak tiyo yo pa te fèt yo kenbe fil elektrik.Nan kèk ka, mi yo ka bezwen louvri pou enstale nouvo câbles, ki ka ogmante pri ak travay.

• Pa toujou konpatib ak switch entelijan: Anpil switch entelijan bezwen yon fil net fonksyone byen.Ki pi gran de-fason konfigirasyon switch souvan pa gen sa a fil, fè li pi difisil yo enstale aparèy entelijan san yo pa rewiring.Sa ka limite opsyon ajou ou sof si ou ap prepare pou travay elektrik pi konplèks.

• Ka difisil nan pi gran oswa enstalasyon koutim: Nan pi gran bilding oswa sistèm ak fil elektrik koutim, Layout la ki deja egziste pa ta ka swiv estanda modèn.Sa a ka fè enstale oswa amelyore switch de-fason pi konplike.

• Diferans kòd rejyonal yo: Kòd elektrik ak règleman enspeksyon ka varye selon peyi oswa menm pa vil la.Yon konfigirasyon ki legal nan yon zòn pa ta ka pase enspeksyon nan yon lòt.Sa a ajoute konpleksite, espesyalman nan pwojè komèsyal oswa lè vann yon kay, kote tout bagay dwe satisfè estanda ofisyèl yo.

• Depanaj pran plis tan: Lè yon bagay ale mal nan yon sistèm de-fason, li ka pi rèd figi soti pwoblèm nan.Sa a se paske tou de switch afekte ki jan limyè a konpòte li.Dyagnostik yon pwoblèm souvan mande pou tcheke tou de switch, fil yo vwayajè, ak lè l sèvi avèk zouti tankou yon multimeter nan tès koneksyon.

• Bezwen planifikasyon atansyon ak etikèt : Paske fil elektrik la pi patisipe, li fasil pou fè erè pandan enstalasyon si fil yo pa klèman make oswa etap sa yo pa swiv kòrèkteman.Pòv planifikasyon ka mennen nan konfizyon oswa menm danje sekirite, se konsa pran tan kat soti sistèm lan se trè enpòtan.

Konklizyon

De-fason switch fè li pi fasil ak pi an sekirite kontwole limyè ki soti nan plis pase yon sèl plas.Yo se gwo pou kote tankou eskalye, koulwa long, oswa chanm ki gen plis pase yon sèl antre.Ou ka vire limyè a sou lè w ap antre nan ak nan lè kite san yo pa mache tounen.Yo se senp, bon mache, epi yo pa bezwen apps oswa Wi-Fi.Pandan ke yo bezwen yon ti jan plis fil elektrik ak konfigirasyon atansyon, yo travay byen pou tou de kay regilye ak kay entelijan.Jis planifye fil elektrik la byen klè, swiv etap sekirite, epi tcheke tout bagay ak yon tèsteur anvan vire pouvwa a tounen sou.
