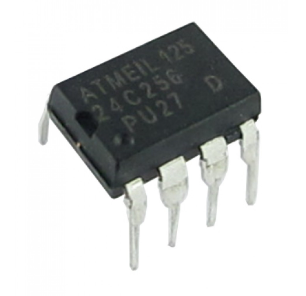

Gid nan AT24C256 EEPROM a: Pinout, fich, ak memwa adrese

EEPROM AT24C256 la vle di soti kòm yon eleman serye ak versatile de-fil memwa seri, ofri 256 kilobit nan depo sipòte divès kalite travay konsèvasyon done elektwonik.Atik sa a bay yon gid konplè sou AT24C256 a, ki kouvri fich li yo, konfigirasyon PIN, ak mekanism adrès inik.Nou pral tou eksplore konpatibilite li yo ak mikrokontroleur Arduino.Join nou jan nou fouye nan spesifik yo teknik nan EEPROM sa a, potansyèl li yo pou ekspansyon memwa, ak aplikasyon pou pratik li yo atravè divès paysages teknolojik.Si ou vle amelyore done antre, rasyonalize depo, oswa sekirite done ou a, AT24C256 a gen anpil yo ofri.

Katalòg

BECA de AT24C256 EEPROM

A AT24C256 EEPROM se yon eleman memwa multi ak serye 8-PIN ak yon kapasite depo enpresyonan nan 32 kbytes.Li efektivman konsève done, konsève enfòmasyon menm lè pouvwa a pèdi, menm jan ak fonksyon an nan yon kondwi USB.Sa a karakteristik asire depo done sekirite, bay yon pwen referans konstan kèlkeswa entèripsyon pouvwa.Kapasite li nan sipòte done mete ajou ak Rekipere fè li apwopriye pou aplikasyon pou divès kalite, espesyalman nan anviwònman mande modifikasyon done souvan.

Operable nan yon bracket vòltaj nan 1.7V 5.5V, AT24C256 la amonize ak tou de 3.3V ak 5V sistèm, anrichi l 'li yo atravè paysages asòti teknolojik.Sa a adaptabilite fasilite enkòporasyon lis li yo nan divès anviwònman elektwonik, ki soti nan gadjèt nan kay la nan sistèm règleman endistriyèl, kote tankou fleksibilite ka ranfòse efikasite aparèy.Pou egzanp, ou ka souvan jwenn valè nan karakteristik sa a jan li ede nan élaboration pwodwi senp san nesesite pou varyasyon miltip nan konpozan.

EEPROM AT24C256 pèmèt konekte jiska 8 EEPROM menm jan an nan seri, ki bay depo elaji pou atake pi gwo ansanbl oswa ogmante demann ou an.Sa a elaji pwouve eksepsyonèlman benefisye nan jaden tankou done antre nan envestigasyon syantifik oswa anpil depo paramèt nan telekominikasyon yo.Nan sitiyasyon pratik, ou ka kapitalize sou kapasite sa a reyalize kapasite done segondè san sakrifye pèfòmans sistèm oswa anprint fizik.

PIN konfigirasyon

PIN NON	Non PIN	Deskripsyon
1	A0	Itilizatè Configurable Chip Chwazi
2	A1	Itilizatè Configurable Chip Chwazi
3	Nc	Pa gen koneksyon
4	YD	PIN tè
5	Sda	PIN done seri
6	Scl	PIN revèy seri
7	Wp	Ekri Pwoteje PIN
8	VCC	Pouvwa ekipman pou PIN

CAD Resous

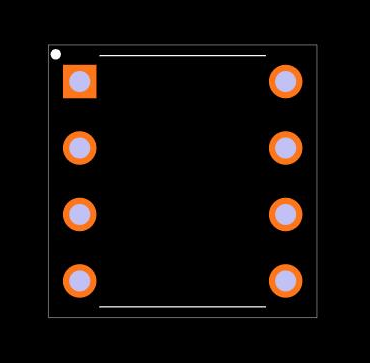

Anprent pye

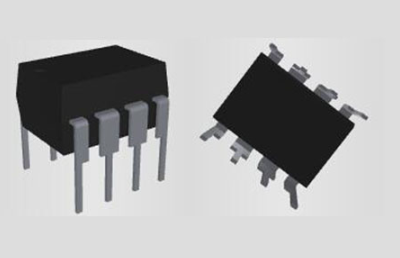

3D vizyalizasyon

Espesifikasyon teknik

Teknoloji Microchip AT24C256B-PU Espesifikasyon ak atribi.

Lèt	Paramèt
Mòn	Atravè twou
Kalite aliye	Atravè twou
Pake / Ka	8-tranpe (0.300, 7.62mm)
Kantite broch	8
Pake aparèy founisè	8-PDIP
Kalite memwa	Ki pa Peye-temèt
Tanperati opere	-40 ° C ~ 85 ° C TA
Anbalaj	Tib
Pibliye	1997
Estati pati	Demode
Nivo sansiblite imidite (MSL)	1 (san limit)
Tanperati fonksyònman max	85 ° C
Tanperati opere min	-40 ° C
Vòltaj - Pwovizyon pou	1.8V ~ 5.5V
Abitid	1MHz
Baz nimewo pati	AT24C256
Koòdone	2-fil, i2c, seri
Max ekipman pou vòltaj	5.5V
Min ekipman pou vòltaj	1.8V
Gwosè memwa	256KB (32k x 8)
Nominal Pwovizyon pou Kouran	3mA
Frekans revèy	1MHz
Tan aksè	550ns
Fòma memwa	Eeprom
Entèfas memwa	I2c
Ekri tan sik - mo, paj	5ms
Densite	256 KB
Max frekans	400kHz
Rive SVHC	Pa gen SVHC
Redi radyasyon	Non
ROHS Estati	ROHS3 konfòme

Karakteristik

Patikilarite	Deskripsyon
Operasyon vòltaj	Low-vòltaj ak estanda-vòltaj operasyon: 1.8V (VCC = 1.8V a 5.5V)
Òganizasyon	Intern òganize kòm 32,768 x 8
Koòdone	De-fil koòdone seri
Repwesyon bri	Schmitt deklanche ak entrain filtre pou bri sourit
Done transfè pwotokòl	Pwotokòl transfè done bidirèksyonèl
Vitès konpatibilite	1 megaèrts (5.0v, 2.7v, 2.5v), 400 kHz (1.8v)
Ekri pwoteksyon	Ekri Pwoteje PIN pou done pyès ki nan konpitè ak lojisyèl proteksyon
Paj ekri mòd	64-multiple paj ekri mòd (pasyèl paj ekri)
Ekri distribisyon sik	Oto-kwonometre ekri sik (5 ms max)
Konfli	Andirans: yon milyon sik ekri
	Retansyon Done: 40 ane
Konfòmite anviwònman an	Aparèy plon-gratis/halogen-gratis ki disponib
Opsyon pake	8-plon Jedec Pdip, Jedec Soic, Eiaj Soic, Ultra-mens Ti pake etalaj (SAP), TSSOP, ak DBGA2
Mouri lavant	Fòm wafer, pake gofr, ak gato ki te fwape

Itilizasyon divès nan AT24C256 EEPROM a

Done antre

EEPROM AT24C256 souvan wè itilize nan sistèm pou done antre, bay depo gaya kote done fyab pa ka konpwomèt.Avèk karakteristik ki pa temèt li yo, done rete entak nan mitan deranjman pouvwa, pwouve anpil valè lè dokimante tan-sansib kondisyon anviwònman tankou tanperati a ak imidite.Ou ka reflechi byen konstwi konfigirasyon regilyèman kaptire ak sekirite enfòmasyon Capteur, èkspoze adaptabilite a ak detèminasyon nan EEPROM nan aplikasyon pou pratik.

Aparèy Audio

Nan aparèy odyo -ki gen ladan jwè odyo dijital ak aparèy pou tande -AT24C256 EEPROM a jwe yon gwo wòl nan kenbe konfigirasyon spesifik ak preferans.Kapasite li yo kenbe siksè akademik done san elektrisite asire sa yo gadjèt prezève anviwònman pèsonèl, ofri entèraksyon san pwoblèm menm apre sik pouvwa.Firmwèr la te abilman amann-branche, amelyore tou de efikasite nan li ak ekri operasyon ak sipòte pèfòmans ki dire lontan aparèy.

Segondè solisyon depo

Lè yo itilize kòm yon resous depo segondè, AT24C256 EEPROM a se yon pratik, opsyon kontra enfòmèl ant pou aparèy ki bezwen ekspansyon memwa modere.Aplikasyon sa a ede sistèm mikrokontroleur-kondwi jere done ki pa kritik, rezève memwa prensipal pou plis pwosesis entansif.Ou ka konsepsyon sistèm sa yo ak yon konsantre pike sou modèl aksè memwa, swe efikas jesyon depo pou yon ekstansyon pou esperans lavi nan resous memwa.

Done Analytics

Ki enplike analytics done avanse, sitou nan aparèy pòtab oswa kwen, AT24C256 EEPROM a sèvi kòm depo oksilyè pou done tranzisyon ak paramèt.Entèfas senp li yo senplifye enkòporasyon nan fondasyon analitik, sa ki pèmèt pou deplwaman algorithm rapid, yo itilize pou aksè nan koefisyan ki estoke oswa dosye istorik.Ou ka obsève enpak transfòmasyon li yo nan ranfòse efikasite enfòmatik, detanzantan déblotché avansman remakab.

Bezwen memwa adisyonèl

Nan senaryo kote achitekti sistèm demand elaji memwa ranfòse fonctionnalités, AT24C256 EEPROM a prezante yon avni abòdab.Li nan sitou avantaje pou sistèm entegre ak espas tablo sere oswa bidjè limite pou altènativ pricier.Ou ka souvan anplwaye sa a EEPROM amelyore kapasite san yo pa pi gwo refè, reflete sèvis piblik pratik li yo nan navige konpleksite konsepsyon ak pwomosyon dèksterite teknolojik.Estrateji sa yo aksantué kontribisyon enpòtan EEPROM a nan evolisyon modèn elektwonik '.

Ekivalan

• 24LC512

Altènativ

• 24C04

• 24LC1026

• 25LC040

• 24C32

Optimal angajman ak AT24C256 EEPROM la

Konfigirasyon kominikasyon i2c

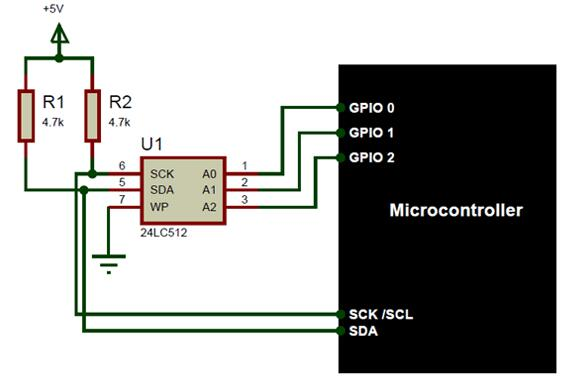

Itilize EEPROM AT24C256 nan tout li yo enplike inisyalize yon chanèl kominikasyon i2c serye.Dyagram koneksyon aji kòm gid debaz yo, ki ap dirije fil elektrik la egzak nan SCK a ak broch sda nan mikrokontroleur ou.Entegre rezistans apwopriye rale-up amelyore fyabilite a ak detèminasyon nan liy sa yo, ede evite pwoblèm done akòz entèferans.Pwosesis la nan tweaking valè rezistans matche ak nesesite sikwi ka anpil ranfòse entegrite siyal, ankouraje yon koule done sekirite.

Adrese plizyè eeproms

Travay la nan adrese siyifikasyon pwogrè lè kowòdone anpil inite EEPROM.Pa konfigirasyon adrès la broch A0, A1, ak A2, chak inite resevwa yon idantite inik, sa ki pèmèt mikrokontroleur a navige aparèy miltip fèt san pwoblèm epi evite eklatman kominikasyon.Estratejikman planifye konfigirasyon adrès la pandan faz nan konsepsyon pyès ki nan konpitè ka fasilite ekspansyon nan lavni, diminye defi évolutivité pwojè ak fasilite amelyorasyon sistèm.

Kenbe sekirite ak entegrite done

Ekri pwoteje fonksyon an nan AT24C256 pwoteksyon enfòmasyon yo sansib kont chanjman san otorizasyon.Aktive sa a kontwòl asire done grav, sitou nan senaryo kote entegrite done se yon konsiderasyon sibstansyèl.Kòmanse karakteristik sa yo sekirite byen bonè pandan faz konsepsyon ka soulaje risk potansyèl, anplifikasyon solidite.Anplis de sa, aplikasyon pou revele ke konbine pwoteksyon pyès ki nan konpitè ak pwotokòl sekirite lojisyèl fòmile yon defans gaya, asire konplè done sekirite.

Egzekite transfè done avèk efikasite

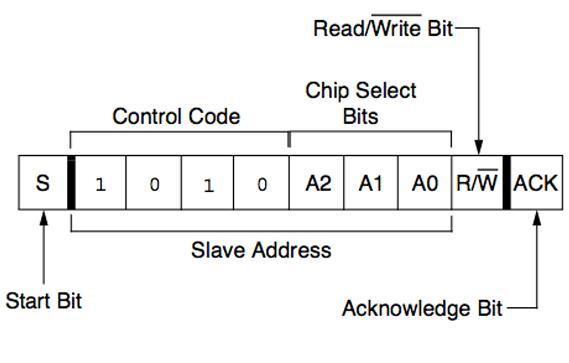

Precision nan pwogramasyon adrès la enskri se kle pou lis operasyon transfè done, pèmèt lekti serye ak ekri pandan y ap minimize erè.Konprann fondasyon aparèy la ki nan aparèy la makonnen ak pratik men-sou pwogramasyon se aktif nan maksimize kapasite EEPROM la.Anplis, echanj Sur oswa taktik nan konfigirasyon anrejistre sa yo ka mennen nan yon ranfòse, konsepsyon limenm nan ekip-oryante pwojè yo.

Konsiderasyon konsepsyon Awondisman pou AT24C256 EEPROM la

Konekte liy yo SCK ak SDA nan EEPROM AT24C256 a broch yo ki apwopriye mikrokontroleur, asire w ke ou enkòpore apwopriye rale-up rezistans.Rezistans sa yo se enstrimantal nan kenbe liy otobis yo I2C nan yon eta ki estab ak default segondè, diminye entèferans bri ak amelyore entegrite siyal.Nan anviwònman ki gen tandans fè entèferans elektwomayetik, kenbe kominikasyon ki estab sou liy sa yo vin itil pou transfè done konfyans.

Adrès broch A0, A1, ak A2 siyifikativman enfliyanse seleksyon an nan bato EEPROM endividyèl.Nan sistèm ki egzije plizyè eeproms, broch sa yo pèmèt seleksyon inik nan chak chip pa mete konfigirasyon adrès distenk.Sa a fasilite entegrasyon an san pwoblèm nan aparèy miltip.Evite erè done nan desen sikwi dans mande pou devwa adrès inik yo anpeche aksè a envolontè nan bato kòrèk, yon enkyetid souvan obsève nan desen sistèm konplèks.

Ekri pwoteje PIN la aji kòm yon mezi prekosyon pou EEPROM la.Patisipe PIN sa a ka byen fèmen done yo, bloke ensousyan ekri ak pwoteje enfòmasyon ki estoke.Karakteristik sa a pwouve espesyalman benefisye nan sistèm kote konsève entegrite done ki grav, kòm chanjman entansyonel ka rezilta nan echèk sistèm sibstansyèl oswa pèt done.Kominikasyon avèk EEPROM AT24C256 la enplike nan lè l sèvi avèk adrès enskri nan abilman jere li oswa ekri travay yon sèl multiple nan yon tan.Pa metodik aksè nan anrejistre, ou ka pote soti nan operasyon done efikas.Konsepsyon sikwi pwofesyonèl mete aksan sou sa a kominikasyon estriktire asire aparèy fonksyone nan paramèt antisipe, minimize potansyèl done manyen erè.

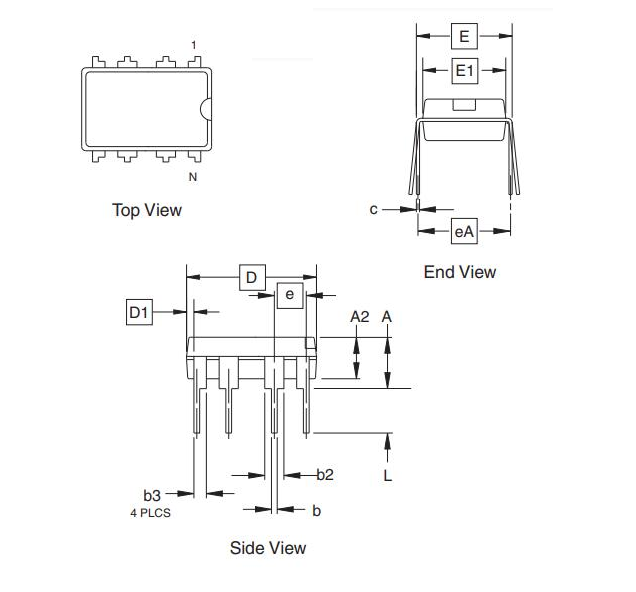

Dimansyon

Fabrikan

Se teknoloji microchip ki baze nan Chandler, Arizona, epi li se renome pou ekspètiz li yo nan mikrokontroleur ak solisyon analòg.Avèk yon konsantre sou bay pwodwi serye, konpayi an gen pou objaktif pou diminye depans sistèm ak pi vit antre nan mache.Anpil ranje yo nan pwodwi sèvi aplikasyon pou divès kalite globalman, ki gen ladan sistèm otomobil, konsomatè elektwonik, ak machin endistriyèl.Apèl sa a lajè montre kapasite Microchip a adapte ak satisfè kondisyon yo konplike nan mache divès.

Teknoloji Microchip mete yon anfaz fò sou inovasyon ak asire bon jan kalite, ki ranfòse endistri yo pouswiv presizyon ak fonctionnalités.Pa enkòpore mezi sekirite avanse ak opsyon koneksyon, solisyon Microchip a kenbe vitès ak demand yo tout tan-chanje nan enfrastrikti teknolojik modèn.Devouman konpayi an nan enèji-efikas desen tou fè pwomosyon pratik dirab, aliyen ak mouvman endistri a nan direksyon pou minimize enpak anviwònman nan elektwonik.

Fich pdf

AT24C256B-PU fich:

Moun ki gen batri silendrik.pdf
