Mwatye Vag Redresman: Prensip Travay, Awondisman, Fòm Vag, Fòmil, ak Aplikasyon

Nan atik sa a, ou pral aprann kijan yon redresman mwatye vag konvèti AC pouvwa nan DC pa pèmèt sèlman yon mwatye nan siyal la antre pase.Ou pral wè sikwi debaz la, konpozan li yo, ak ki jan dyod la kontwole koule aktyèl la.Eksplikasyon an tou fè ou nan fòm ond antre ak pwodiksyon pou ou ka wè klèman sa ki chanje pandan redresman.Nan fen a, ou pral konprann ki kote yo itilize redresman senp sa a ak poukisa li toujou enpòtan.

Katalòg

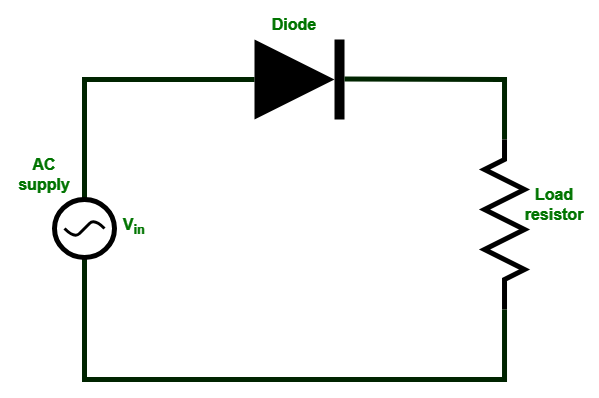

Figi 1. Debaz Mwatye Vag Redresman Awondisman

Ki sa ki se yon redresman mwatye vag?

Yon redresman mwatye vag se yon sikwi elektwonik ki konvèti kouran altènatif (AC) nan kouran dirèk (DC) lè li pèmèt sèlman yon mwatye siyal AC a pase.Li rezoud pwoblèm nan lè l sèvi avèk pouvwa AC nan aparèy ki mande DC vòltaj yo opere.Redresman sa a pwodui yon pwodiksyon unidireksyon ki pi senp ak pi ba nan pri konpare ak lòt metòd redresman.Mwatye vag redresman yo souvan itilize nan aplikasyon ki ba-pouvwa kote efikasite se pa enkyetid prensipal la.Yo sèvi kòm yon blòk bilding debaz pou konprann konvèsyon AC-a-DC.

Mwatye Vag Redresman Awondisman ak Konpozan

Sikwi redresman mwatye vag la se yon aranjman senp yo itilize pou konvèti vòltaj AC nan vòltaj DC.Li konsiste de yon ti kantite eleman esansyèl, yo chak ak yon fonksyon fiks nan kous la.

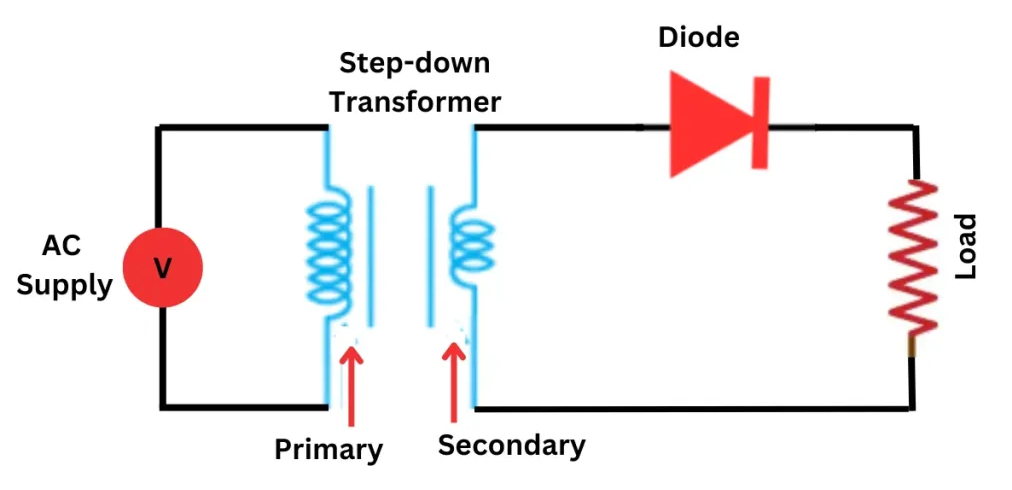

Figi 2. Mwatye Vag Redresman Awondisman

• AC Pwovizyon pou

Ekipman AC a bay vòltaj opinyon altène nan kous la redresman.Li se anjeneral pran nan prensipal la oswa yon sous siyal ak sèvi kòm pwen an kòmanse nan pwosesis la konvèsyon.

• Etap-desann transfòmatè

Transfòmatè a diminye vòltaj AC D 'wo a nan yon nivo pi ba, pi an sekirite.Li bay tou izolasyon elektrik ant rezèv la antre ak kous la redresman.

• Dyòd

Dyòd la se aparèy rektifye prensipal la nan kous la.Li pèmèt aktyèl la pase nan yon sèl direksyon, sa ki pèmèt konvèsyon an soti nan AC DC.

• Chaj rezistans

Rezistans chaj la reprezante aparèy elektrik ki sèvi ak pwodiksyon rektifye a.Li konsome pouvwa epi li devlope vòltaj pwodiksyon atravè tèminal li yo.

Travay Prensip Redresman Mwatye Vag

Figi 3. Prensip travay yon redresman mwatye vag

Prensip k ap travay yon redresman mwatye vag baze sou pwopriyete inidireksyon yon dyod.Lè vòltaj AC opinyon an nan mwatye sik pozitif la, dyòd la vin pi devan epi pèmèt aktyèl la koule nan chaj la.Sa a lakòz yon vòltaj pwodiksyon parèt atravè rezistans chaj la.Pandan demi sik negatif la, dyòd la vin tounen patipri ak bloke koule aktyèl la.Kòm yon rezilta, pa gen okenn vòltaj pwodiksyon pwodui pandan entèval sa a.Pwosesis repete sa a kreye yon pwodiksyon DC inidireksyonèl ak pulsasyon.

Antre ak Sòti Waveforms nan Mwatye Vag Redresman

AC Antre Waveform

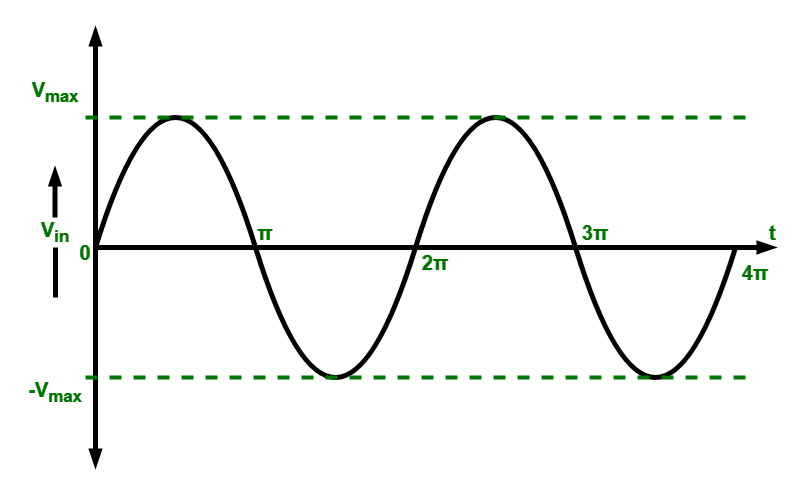

Figi 4. AC Antre Waveform

Yon fòm ond opinyon AC se yon vòltaj sinusoidal ki altène kontinyèlman ak tan.Li gen tou de valè vòltaj pozitif ak negatif ki gen rapò ak yon nivo referans.Fòm vag la repete tèt li nan sik regilye, kreye yon fòm lis ak simetrik.Valè pik la reprezante vòltaj maksimòm ki rive nan chak sik.Sa a se kalite ond souvan apwovizyone pa dèlko pouvwa ak griy elektrik.Figi a montre nati kontinyèl ak altène vòltaj opinyon AC.

DC Sortie Waveform

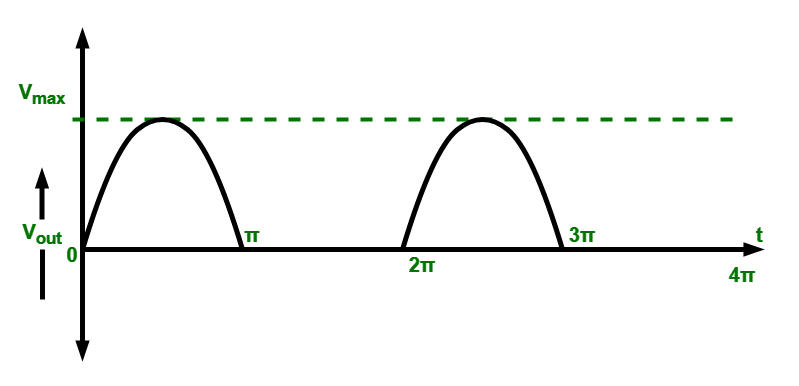

Figi 5. DC Sortie Waveform

Yon fòm vag pwodiksyon DC ki soti nan yon redresman mwatye vag se yon vòltaj pulsasyon ki koule nan yon direksyon sèlman.Li konsiste de pulsasyon vòltaj separe ak zewo vòltaj ant yo.Pwodiksyon an swiv fòm nan opinyon pandan entèval chwazi epi li rete plat yon lòt kote.Sa a lakòz yon siyal discontinuous men unidirectionnel.Fòm vag la repete detanzantan ak menm frekans ak opinyon an.Figi a montre kijan pwodiksyon rektifye a diferan de yon ond AC pi.

Mwatye vag redresman ak filtè kondansateur

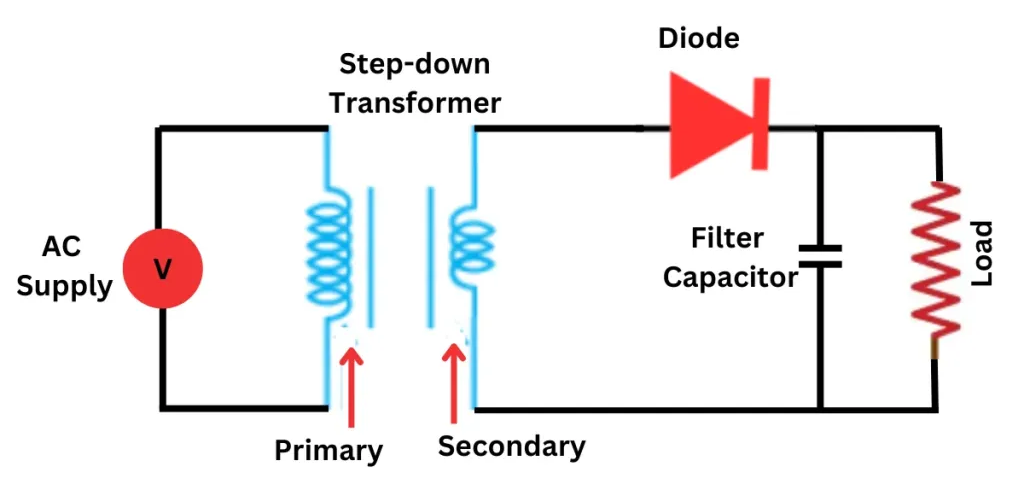

Figi 6. Mwatye vag redresman ak sikwi filtre kondansateur

Yo itilize yon redresman mwatye vag ak yon filtè kondansateur pou diminye varyasyon nan vòltaj pwodiksyon DC.Kondansateur a konekte nan paralèl ak chaj la, jan yo montre nan figi a.Lè vòltaj pwodiksyon an monte, kondansateur a chaje jiska nivo pik la.Kòm vòltaj la kòmanse tonbe, kondansateur a tou dousman dechaje nan chaj la.Egzeyat sa a ede kenbe vòltaj pwodiksyon an ant sik.Kòm yon rezilta, vòltaj la rid nan pwodiksyon an redwi.

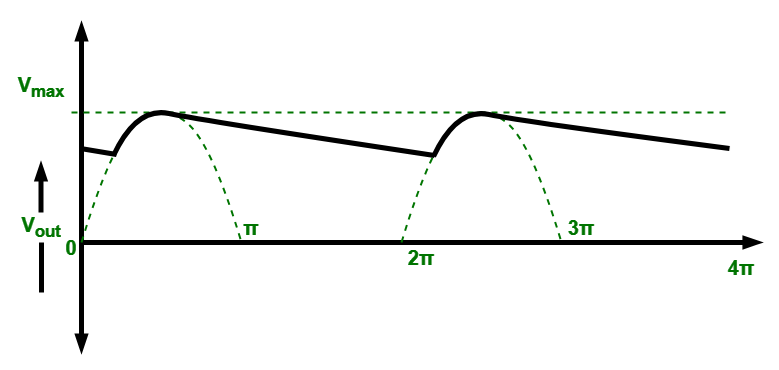

Figi 7. Fòm Ond Sòti ak Filtè Kondansateur

Yon fòm vag pwodiksyon filtre pi dous pase yon pwodiksyon redresman ki pa filtre.Figi a montre kijan kondansateur a kenbe vòltaj apre chak pik.Lè vòltaj la antre desann, kondansateur a degaje enèji ki estoke nan chaj la.Aksyon sa a ranpli twou vid ki genyen ant pulsasyon vòltaj.Pousantaj nan egzeyat depann sou rezistans nan chaj ak valè kapasite.Pwodiksyon an vin tounen yon vòltaj DC par pi estab ak pi ba rid.

Twa Faz Mwatye Vag Redresman

Figi 8. Twa Faz Mwatye Vag Redresman Awondisman

Yon twa faz mwatye vag redresman konvèti twa faz AC pouvwa nan DC lè l sèvi avèk dyod miltip.Chak dyod konekte ak yon faz nan ekipman pou AC, jan yo montre nan figi a.Sèlman yon sèl dyod kondwi nan yon moman ki baze sou vòltaj la faz ki pi wo.Se vòltaj pwodiksyon an pran atravè chaj la komen.Konfigirasyon sa a ogmante frekans pulsasyon pwodiksyon an.Kòm yon rezilta, pwodiksyon DC a pi kontinyèl pase opinyon yon sèl-faz.

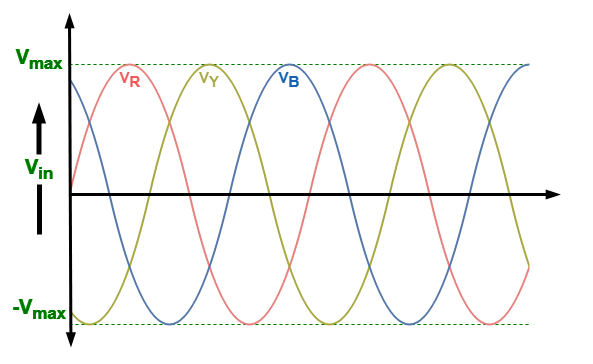

Figi 9. Fòm Ond Antre AC nan Twa Faz Mwatye Vag Redresman

Yon antre AC twa faz konsiste de twa vòltaj sinusoidal separe pa ang faz egal.Figi a montre vòltaj faz wouj, jòn ak ble sou tan.Chak faz rive nan pik li nan yon moman diferan.Diferans faz sa a asire ke yon faz toujou pre valè maksimòm li.Sipèpoze kontinyèl nan faz amelyore livrezon pouvwa.Modèl fòm ond opinyon an sipòte redresman douser.

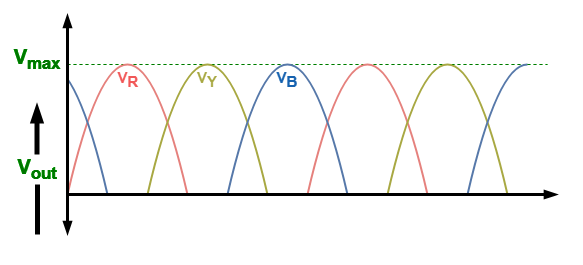

Figi 10. DC Sorti Ond Redresman Twa Faz Mwatye Vag

Ond pwodiksyon DC yon redresman twa faz mwatye vag gen pulsasyon vòltaj byen espace.Figi a montre kouman pik pwodiksyon yo rive pi souvan.Sa a diminye diferans tan ant pulsasyon vòltaj.Vòltaj pwodiksyon an rete pi wo pase zewo pou pi fò nan sik la.Kòm yon rezilta, kontni rid pi ba konpare ak pwodiksyon sèl-faz.Ond lan montre bon jan kalite DC amelyore pou chaj endistriyèl.

Mwatye Vag Fòmil Redresman

Mwayèn (DC) Sòti Voltage

Mwayèn vòltaj pwodiksyon an reprezante eleman DC pwodiksyon redresman an.

RMS Sòti Voltage

Vòltaj pwodiksyon RMS la endike valè efikas vòltaj rektifye a.

Faktè Ripple

Faktè Ripple mezire kantite varyasyon AC prezan nan pwodiksyon DC a.

Efikasite rektifye

Efikasite rektifikasyon endike ki jan efektivman AC antre pouvwa konvèti nan pouvwa pwodiksyon DC.

Pik envès vòltaj (PIV)

Vòltaj envès pik se vòltaj ranvèse maksimòm ki aplike atravè dyod la.

Aplikasyon pou Half Wave Rectifier

Mwatye vag redresman yo itilize nan sistèm elektwonik ki senp ak ki ba-pouvwa.Yo chwazi kote pri ak senplisite kous yo pi enpòtan pase bon jan kalite pwodiksyon.

1. Demodulasyon siyal

Mwatye vag redresman yo itilize nan reseptè radyo AM pou deteksyon siyal.Yo ede ekstrè siyal odyo soti nan vag konpayi asirans.Konsepsyon senp la fè yo apwopriye pou sikui kominikasyon debaz yo.

2. Batri Chaje Circuits

Ba-kouran chajè batri yo itilize mwatye vag redresman.Yo bay pwodiksyon DC debaz pou chaje dousman.Sikui sa yo komen nan aparèy ki ba pri.

3. Pwovizyon pou ti chaj

Ti pwojè elektwonik itilize redresman mwatye vag pou ekipman pou DC.Yo apwopriye pou lanp endikatè ak poul.Kondisyon pou pouvwa rete minim nan aplikasyon sa yo.

4. Siyal koupe ak fòm

Mwatye vag redresman yo itilize nan sikui fòm ond.Yo retire yon mwatye nan yon siyal opinyon.Sa a se itil nan travay kondisyone siyal.

Mwatye Vag vs Redresman Vag konplè

Paramèt	Mwatye Vag Redresman	Vag konplè Redresman
Nimewo nan Dyòd	1 dyod	2 dyod (sant-tap) oswa 4 dyod (pon)
AC Faktè Itilizasyon	0.318	0.636
Mwayèn DC Sòti Voltage	0.318 × Vm	0.637 × Vm
Ripple Faktè	1.21	0.482
Sòti Frekans	f	2f
Rektifikasyon Efikasite	40.60%	81.20%
Sòti RMS Voltage	Vm ÷ 2	Vm ÷ √2
Transfòmatè Faktè Itilizasyon	0.287	0.693
Pik envès Voltaj (pou chak dyòd)	Vm	2Vm (sant-tap), Vm (pon)
Ripple Frekans	Egal a frekans ekipman pou	De fwa la frekans ekipman pou
DC pouvwa Sòti	Ba	Pi wo
Pouvwa Kalite Konvèsyon	Ba	Segondè
Awondisman Konpleksite	Trè ba	Modere
Tipik Aplikasyon	Siyal deteksyon, sikui ki ba-pouvwa	DC pouvwa founiti, adaptè

Konklizyon

Yon redresman mwatye vag opere lè l sèvi avèk yon dyòd pou pwodui yon pwodiksyon DC inidireksyon, pulsasyon soti nan yon sous AC.Estrikti sikwi a, prensip k ap travay, fòm ond, ak paramèt pèfòmans eksplike poukisa li se senp men efikas konpare ak lòt redresman.Ajoute yon filtè kondansateur ak lè l sèvi avèk yon rezèv twa-faz amelyore lis pwodiksyon ak diminye rid.Akòz pri ki ba li yo ak senplisite, redresman mwatye vag la rete itil nan aplikasyon elektwonik debaz ki ba-pouvwa.
