Kouman MAX232 senplifye kominikasyon RS-232?

MAX232 a se yon IC lajman itilize ki pèmèt kominikasyon ant aparèy ak nivo lojik diferan, tankou mikrokontroleur ak RS-232 aparèy.Li travay avèk efikasite ak yon ekipman pou 5-volt ak senplifye transmisyon done pa konvèti TTL RS-232 siyal.Atik sa a bay yon gid konplè sou karakteristik li yo, aplikasyon pou, ak l '.

Katalòg

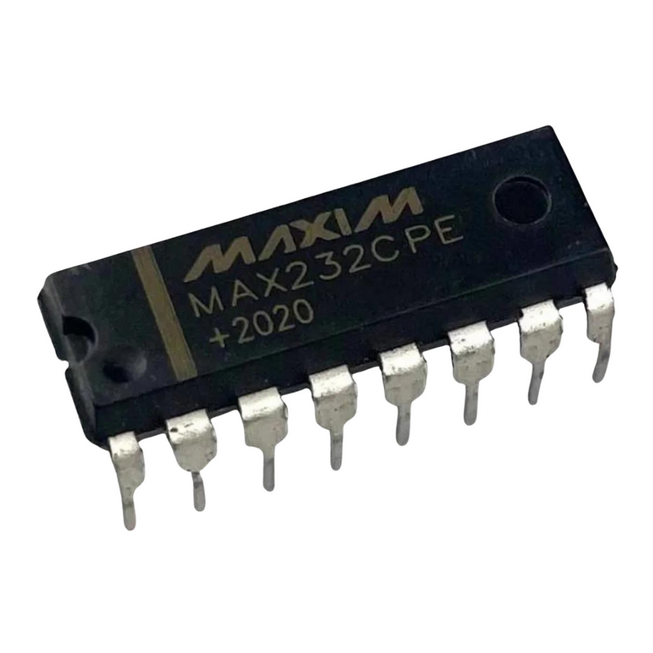

Max232 Apèsi sou lekòl la

A Max232 se yon chofè doub ak reseptè IC ki fèt konvèti nivo lojik TTL nan RS-232 nivo konpatib.Li itilize yon kapasitif vòltaj dèlko reyalize sa a konvèsyon pandan y ap opere sou yon sèl 5-volt ekipman pou pouvwa.Sa a se IC souvan itilize nan aplikasyon pou ki mande kominikasyon ant mikrokontroleur ak RS-232 aparèy.Nan atik sa a, ou pral aprann sou konfigirasyon PIN li yo, karakteristik, aplikasyon pou, ak plis ankò yo konprann fonctionnalités li yo ak itilizasyon.

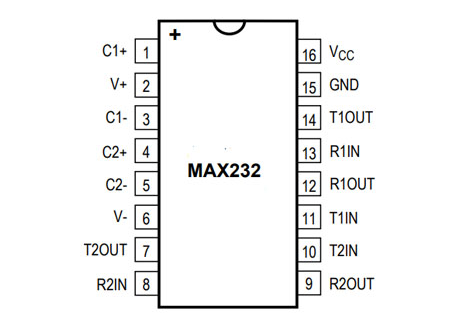

Max232 Layout PIN

MAX232 PIN Deskripsyon

Nimewo PIN	Non PIN	Deskripsyon
1	C1 +	Konekte nan fen pozitif nan premye kondansateur la
2	V+	Konekte nan yon sèl fen nan la kondansateur & se lòt fen chita
3	C1 -	Konekte nan fen negatif nan premye kondansateur
4	C2+	Konekte nan fen pozitif nan dezyèm kondansateur la
5	C2-	Konekte nan fen negatif nan dezyèm kondansateur la
6	V-	Konekte nan yon sèl fen nan CAPACITOR a & lòt fen chita
7	T2 soti	Transmisyon PIN nan dezyèm konvètisè modil pou Rs232 kab
8	R2 nan	PIN resepsyon nan dezyèm modil konvètisè pou RS232 kab
9	R2 soti	PIN resepsyon nan dezyèm modil konvètisè pou mikrokontroleur (RX)
10	T2 nan	Transmisyon PIN nan dezyèm konvètisè modil pou mikrokontroleur (TX)
11	T1 nan	Transmisyon PIN nan premye modil konvètisè pou mikrokontroleur (TX)
12	R1 soti	PIN resepsyon nan premye modil konvètisè pou mikrokontroleur (RX)
13	R1 nan	PIN resepsyon nan premye modil konvètisè pou RS232 kab
14	T1 Out	Transmisyon PIN nan premye modil konvètisè pou Rs232 kab
15	Atè	Konekte sou tè a nan kous la
16	VCC	Konekte nan vòltaj la ekipman pou tipikman +5V

MAX232 modèl CAD

Max232 senbòl

Max232 anprint

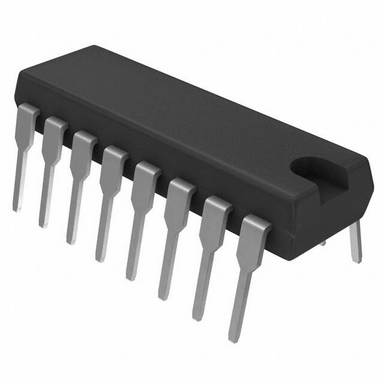

MAX232 3D modèl

MAX232 espesifikasyon

Espesifikasyon teknik, karakteristik, karakteristik, ak konpozan ak espesifikasyon konparab nan Texas enstriman MAX232

Lèt	Paramèt
Estati lifecycle	Aktif (dènye mete ajou: 2 jou de sa)
Tan plon faktori	6 semèn
Mòn	Atravè twou
Kalite aliye	Atravè twou
Pake / Ka	16-tranpe (0.300, 7.62mm)
Kantite broch	16
Pwa	955.690774mg
Kantite mwen/os	8
Tanperati opere	-40 ° C ~ 85 ° C
Anbalaj	Tib
JESD-609 Kòd	E4
Kòd pbfree	Wi
Estati pati	Aktif
Nivo sansiblite imidite (MSL)	1 (san limit)
Kantite sispansyon	16
Kòd ECCN	Ear99
Lèt	Resansman
Fini tèminal	Nikèl/Paladyòm/Gold (Ni/Pd/Au)
Vòltaj - Pwovizyon pou	4.5V ~ 5.5V
Pozisyon tèminal	Doub
Kantite fonksyon	2
Ekipman pou vòltaj	5V
Baz nimewo pati	Max232
Konte PIN	16
Vòltaj ekipman pou opere	5V
Pwodwi pou pouvwa	5V
Koòdone	RS-232
Nominal Pwovizyon pou Kouran	10mA
Pwopagasyon reta	500 ns
Fonksyon lojik	Reseptè, émetteur
Pousantaj done	250kbps
Diferansyèl pwodiksyon	Non
Pwodiksyon polarite	Ranvèse
Pwotokòl	RS232
Karakteristik D '	Schmitt deklanche
Kantite chofè/récepteurs	2/2
Nimewo reseptè nan Bits	2
Duplex	Plen
Hysteresis reseptè	500mv
Kantite chofè	2
Kantite resèpteur	1
Senp/duplex	Full duplex
Pwovizyon pou Voltage1-Nom	5V
Wotè	5.08mm
Longè	19.3mm
Lajè	6.35mm
Epesè	3.9mm
Rive SVHC	Pa gen SVHC
Redi radyasyon	Non
ROHS Estati	ROHS3 konfòme
Plon gratis	Plon gratis

Karakteristik kle nan MAX232

Konfòmite avèk TIA/EIA-232-F ak ITU estanda

MAX232 a fèt pou satisfè oswa depase kondisyon ki nan TIA/EIA-232-F ak ITU rekòmandasyon v.28.Sa a asire kominikasyon serye nan sistèm ki egzije nòm sa yo.

Opere ak yon sèl ekipman pou pouvwa 5-volt

Sa a IC kouri avèk efikasite sou yon sèl ekipman pou pouvwa 5-volt, fè li fasil yo sèvi ak nan yon varyete de sikui san yo pa bezwen sous pouvwa adisyonèl.Li mande tou pou sèlman 1.0 μF chaj-ponp kondansateur, diminye konpleksite.

Sipòte pousantaj done jiska 120 kbit/s

Avèk kapasite li nan okipe pousantaj done jiska 120 kbit/s, MAX232 a se apwopriye pou aplikasyon pou ki mande modere-vitès transfè done ant aparèy.

Gen ladan de chofè ak de récepteurs

IC a karakteristik de chofè ak de récepteurs, sa ki pèmèt li okipe tou de transmisyon ak resepsyon nan siyal ansanm.Sa a kapasite doub se itil nan anpil RS-232 dispozitif kominikasyon.

Lajè opinyon vòltaj ranje

Li sipòte ± 30-V nivo opinyon, fè li versatile ak adaptab nan yon varyete de kondisyon siyal opinyon.

Ba konsomasyon pouvwa

Kouran an ekipman pou tipik nan jis 8 Ma asire MAX232 la opere ak itilizasyon pouvwa minim, ki se ideyal pou batri-opere sistèm yo.

Amelyore pwoteksyon ESD

IC a bay pwoteksyon ESD ki depase JESD 22 estanda, ofri jiska 2000 V imen-kò modèl (HBM) pwoteksyon.Sa a ede pwoteje IC a soti nan elektrisite estatik ak lòt Spikes pasajè pasajè.

Opsyon Upgrade ak MAX202

Pou amelyore pwoteksyon ESD jiska 15-kV HBM ak sipò pou 0.1 μF chaj-ponp kondansateur, MAX202 a ka itilize kòm yon vèsyon modènize nan MAX232 la.

Aplikasyon nan MAX232

Sistèm batri ki mache ak pil RS-232

MAX232 a se ideyal pou itilize nan sistèm RS-232 ki mache ak pil, kòm konsomasyon pouvwa ki ba li yo ak operasyon efikas pwolonje lavi batri.

Tradiksyon koòdone

Sa a se IC souvan itilize tradui nivo lojik ant RS-232 ak TTL/CMOS aparèy, fè li itil nan mikrokontroleur-a-PC kominikasyon.

Ba-pouvwa modèm

Kondisyon ki ba pouvwa li yo fè MAX232 a yon gwo chwa pou itilize nan modèm ba-pouvwa, kote konsève enèji enpòtan.

RS-232 rezo (milti-gout)

IC a sipòte RS-232 rezo milti-gout, sa ki pèmèt plizyè aparèy yo kominike nan menm sistèm lan.

Aparèy informatique pòtab yo

Konsepsyon kontra enfòmèl ant MAX232 la ak itilizasyon pouvwa efikas fè li apwopriye pou aparèy informatique pòtab ki mande pou RS-232 kapasite kominikasyon.

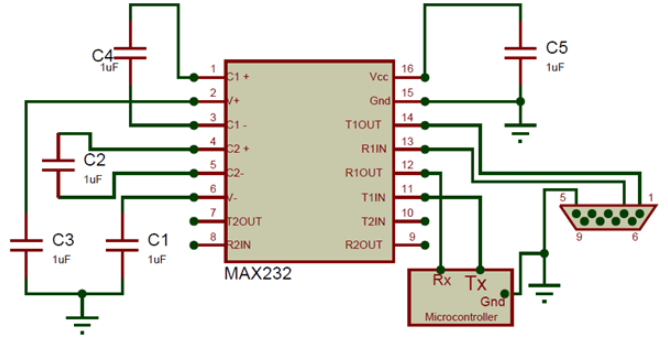

Senaryo l 'pou MAX232

MAX232 a se yon IC versatile souvan itilize okipe konvèsyon an nan RX, TX, CTS, ak RTS siyal nan sistèm kominikasyon.Li pèmèt kominikasyon san pwoblèm pa konvèti nivo lojik TTL/CMOS nan nivo lojik RS-232, ki se estanda pou kominikasyon seri ak aparèy tankou òdinatè.

Chofè yo nan MAX232 la jenere TIA-232 nivo vòltaj (apeprè ± 7.5 vòlt) soti nan yon sèl ekipman pou 5-volt.Sa a se reyalize avèk èd nan sou-chip ponp chaj ak kondansateur ekstèn, fè li yon chwa serye ak efikas pou konvèsyon sa yo.

Si ou bezwen koòdone yon mikrokontroleur ak yon òdinatè, MAX232 a bay yon solisyon efikas.Kapasite li nan pon diferans ki genyen ant nivo yo lojik nan aparèy sa yo fè li yon ale-a eleman pou aplikasyon sa yo.Si w ap travay sou yon pwojè debaz oswa yon sistèm pi konplèks, sa a IC senplifye konfigirasyon an kominikasyon.

Ki jan yo koòdone epi sèvi ak max232

MAX232 a fè li fasil konvèti nivo lojik, sa ki pèmèt kominikasyon ant aparèy tankou mikrokontroleur ak òdinatè.Pandan ke li sipòte de konvèsyon nivo lojik, ou ka kòmanse ak yon mikrokontroleur sèl ak konfigirasyon òdinatè jwenn ki abitye avèk fonctionnalités li yo.

Pou konekte, sèvi ak broch yo ki enpòtan pou transmisyon (T1 nan ak T1 soti) ak resepsyon (R1 nan ak R1 soti) pandan y ap kite broch yo modil segondè (T2 soti, R2 nan, T2 nan, R2 soti) san yo pa konekte si li pa nesesè.Sa a konfigirasyon asire yon konfigirasyon senp pandan y ap kite ou konsantre sou yon sèl koneksyon nan yon tan.

Eleman ekivalan pou MAX232

• MC1488

• RS232 modil

• FT232RL

• RS232 kab adaptè

Konparezon: MAX3232 vs MAX232

MAX3232 a souvan wè sa tankou yon vèsyon ki ajou nan MAX232 a, ki fèt yo ofri plis fleksibilite pandan w ap kenbe konpatibilite.Tou de ICS pataje menm pinout la ak style pake, fè MAX3232 a yon ranplasman dirèk pou MAX232 a nan pifò aplikasyon pou.

Amelyorasyon kle a nan MAX3232 a se kapasite li nan opere ak tou de 3.3V ak 5V sistèm, tandiske MAX232 a limite a sa sèlman 5V sistèm yo.Sa a sipò vòltaj pi laj pèmèt MAX3232 a yo dwe itilize nan modèn sistèm ki ba-vòltaj, fè li yon chwa plis versatile nan kèk senaryo.Malgre diferans sa yo, tou de ICS fè fonksyon menm jan an, fè yo ka ranplase depann sou kondisyon vòltaj pwojè ou a.

Detay Operasyonèl nan Max232

Preparasyon pou fè tès

Anvan ou kòmanse, asire ke tèsteur a etenn pou anpeche nenpòt ki ekipman pou pouvwa envolontè nan IC la.Etap sa a enpòtan pou sekirite ak tès apwopriye.

Mete chip la max232

Mete chip la MAX232 nan ZIF la (zewo ensèsyon fòs) priz byen.Asire li se byen aliyen pou fè pou evite domaj nan IC la oswa priz la.

Alimante sou tèsteur la

Pouse bouton SW1 pou vire tèsteur la.Sa a aktive anviwònman an tès, ki pèmèt ou kontinye ak chèk yo fonksyonèl.

Fè tès la

Peze bouton tès la sou tèsteur la.Si MAX232 a ap fonksyone jan yo espere a, yon vèt ki ap dirije pral limyè moute, ki endike IC a ap travay kòrèkteman.

Tès kouran done seri a

Konekte IC a nan yon tès COM Port pou verifye kapasite li pou transmèt ak resevwa done.Lè ou peze kle yo, kouran done yo ta dwe montre nan vèt, epi li pral eko tounen nan tèminal la nan jòn, ki konfime bon operasyon.

Alimante koupe ak retire chip la

Yon fwa tès la konplè, pouse SW1 fèmen tèsteur la.Ak anpil atansyon retire chip la MAX232 soti nan priz la ZIF konkli pwosesis la.

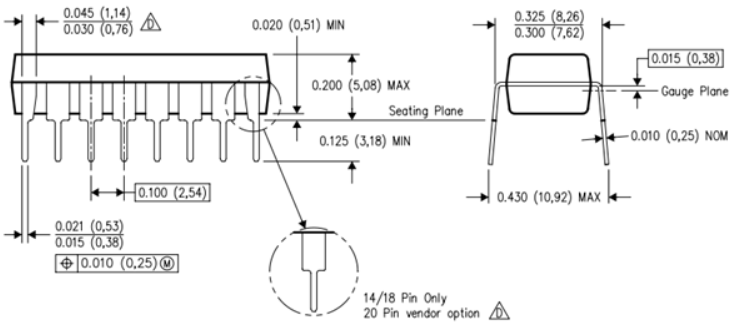

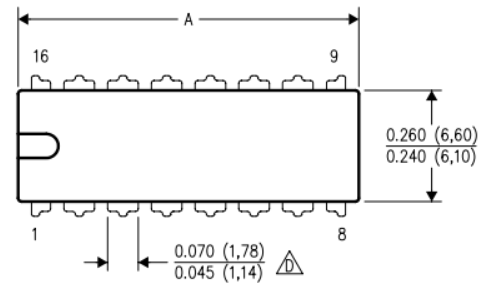

Dimansyon fizik nan Max232

Enfòmasyon fabrikan pou MAX232

Texas Enstriman, ke yo rele tou TI, te yon non ki mennen nan endistri a semi -conducteurs depi fondasyon li yo nan 1958 ak plis pase 30,000 anplwaye atravè lemond, TI konsantre sou konsepsyon ak pwodwi konpozan analòg ak solisyon pwosesis entegre.Opere nan 35 peyi yo, konpayi an fè efò pou innover ak bay solisyon teknoloji serye pou yon varyete de endistri yo.Dedikasyon TI a avanse teknoloji te fè li yon manifakti ou fè konfyans pou pwodwi tankou MAX232 la.

Pati ki gen espesifikasyon menm jan ak max232

Pati ki sou bò dwat la gen espesifikasyon menm jan ak Texas Enstriman Max232 yo

Modèl	Max232ein	Adm202eanz	Adm202jnz	Adm1181Aanz
Fabrikan	Texas Enstriman	Aparèy analog Inc.	Aparèy analog Inc.	Aparèy analog Inc.
Pake / Ka	16-tranpe (0.300, 7.62mm)	16-tranpe (0.300, 7.62mm)	16-tranpe (0.300, 7.62mm)	16-tranpe (0.300, 7.62mm)
Kantite broch	16	16	16	16
Fonksyon lojik	Reseptè, émetteur	Reseptè, émetteur	Reseptè, émetteur	Reseptè, émetteur
Koòdone	RS-232	RS-232	RS-232	RS-232
Kantite chofè	2	-	2	2
Nimewo reseptè nan Bits	2	-	2	2
Pousantaj done	250kbps	230kbps	230kbps	120kbps
Ekipman pou vòltaj	5 V	5 V	5 V	5 V
