Ki jan dyòd a 1N4001 travay ak ki kote yo sèvi ak li?

Dyod la 1N4001 se yon eleman debaz ankò lajman itilize elektwonik.Li pèmèt koule aktyèl nan yon sèl direksyon, anpeche domaj nan pati sansib nan yon kous.Nan atik sa a, ou pral aprann sou karakteristik 1N4001 a, itilizasyon komen li yo, ak kijan li ka ede pwoteje ak kontwole koule aktyèl la nan aparèy elektwonik.Si w ap travay sou sikwi senp oswa plis pwojè avanse, konprann sa a dyòd dyod ka fè yon gwo diferans nan kenbe desen ou kouri san pwoblèm.

Katalòg

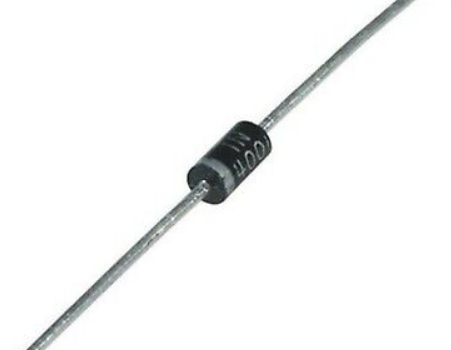

Apèsi sou lekòl la nan 1N4001

A 1N4001 se yon dyòd ki pèmèt aktyèl koule nan yon sèl direksyon.Nan tèm ki pi senp, sa vle di ke aktyèl la ta dwe toujou deplase soti nan anod a katod la.Pou ede w idantifye katod la, ou pral remake yon bar gri ki make sou eleman an.

Sa a dyòd ka okipe jiska 1 ampere (a) nan aktyèl, men li kapab tou jere kouran pik kòm yon wo 30A.Poutèt sa, ou ka itilize 1N4001 nan sikui kote aktyèl la anba 1A.Kouran an ranvèse, ki se ti kantite lajan an nan aktyèl ki ap koule nan direksyon opoze a, se sèlman 5 microamperes (UA) - yon kantite lajan trè ti.Dyod la kapab tou tolere yon vòltaj ranvèse ki rive jiska 50 vòlt (V).

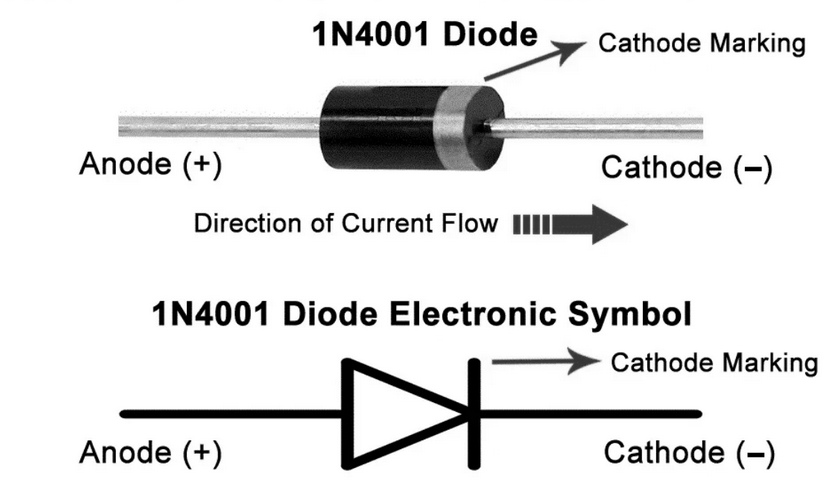

1N4001 pinout

PIN No.	Non PIN	Deskripsyon
1	Anod	Kouran toujou antre nan anod
2	Katod	Kouran toujou sòti nan katod

1N4001 CAD Design

Senbòl

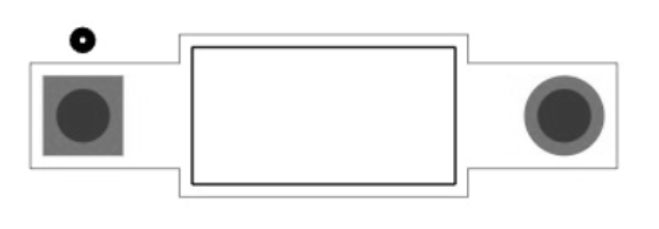

Anprent pye

Karakteristik kle nan 1N4001

Mwayèn pou pi devan aktyèl

Dyod la 1N4001 ka pote yon aktyèl fiks ki rive jiska 1 ampere (a).Sa vle di ke nan l 'tipik, li ka okipe koule nan elektrisite nan nivo sa a san yo pa nenpòt pwoblèm.

Peak aktyèl manyen

Nan sitiyasyon kote ki ka gen Spikes kout nan aktyèl, dyòd dyod la ka kenbe tèt ak tèt ki rive jiska 30A.Sa yo Spikes yo se eklat kout, epi li se dyòd a bati okipe yo san yo pa domaje.

Ranvèse aktyèl

Kouran an ranvèse nan dyòd sa a se trè ba -jis 5 microamperes (UA).Sa vle di ke si nenpòt ki koule aktyèl nan direksyon opoze a (ki ou pa vle), li la konsa ti ke li la diman aparan.

Rms ranvèse vòltaj

1N4001 a gen yon rasin vle di kare (RMS) ranvèse vòltaj ranvèse nan 35 vòlt (V).Sa a se yon mezi nan vòltaj la maksimòm ranvèse dyòd a ka regilyèman okipe.

Peak ranvèse vòltaj

Dyod la ka tolere yon vòltaj ranvèse pik ki rive jiska 50V.Sa vle di li ka okipe Spikes toudenkou nan vòltaj nan direksyon opoze a san yo pa li pap resevwa.

Fè-41 pake

1N4001 a disponib nan yon pake DO-41, ki se yon kalite estanda nan anbalaj pou diodes.Se pake sa a souvan itilize ak pèmèt pou entegrasyon fasil nan sikui.

Espesifikasyon teknik nan 1N4001

1N4001 ki soti nan sou semi -conducteurs gen ladan espesifikasyon teknik, karakteristik, paramèt, ak pati ki konparab ki pataje espesifikasyon menm jan ak la sou semi -conducteurs 1N4001 modèl.

Lèt	Paramèt
Estati lifecycle	Dènye anbakman (dènye mete ajou: 2 jou de sa)
Kontakte PLATING	Fèblan
Mòn	Atravè twou
Kalite aliye	Atravè twou
Pake / Ka	DO-204AL, DO-41, AXIAL
Kantite broch	2
Pake aparèy founisè	DO-204AL (DO-41)
Pwa	245mg
Anbalaj	Tape & bobine (TR)
Pibliye	1998
Estati pati	Demode
Nivo sansiblite imidite (MSL)	1 (san limit)
Tanperati fonksyònman max	175 ° C
Tanperati opere min	-55 ° C
Kapasite	15pf
Voltage - rated DC	50V
Rating aktyèl	1a
Baz nimewo pati	1N4001
Polarite	Estanda
Konfigirasyon eleman	Sèl
Vitès	Creole Recovery> 500ns,> 200mA (IO)
Kalite dyòd	Estanda
Kouran - ranvèse fwit @ vr	5μA @ 50v
Pouvwa dissipation	3W
Sòti aktyèl	1a
Voltage - Forward (VF) (max) @ si	1.1v @ 1a
Forward Kouran	1a
Tanperati opere - Junction	-55 ° C ~ 175 ° C
Max vag aktyèl	30a
Voltage - DC ranvèse (VR) (max)	50V
Kouran - Mwayèn korije (IO)	1a
Forward Voltage	1.1v
Max ranvèse vòltaj (DC)	50V
Mwayèn korije aktyèl	1a
Peak ranvèse aktyèl	5μA
Max repetitif ranvèse vòltaj (VRRM)	50V
Kapasite @ vr, f	15pf @ 4v 1MHz
Peak ki pa Peye-repetitif aktyèl	30a
Ranvèse vòltaj	50V
Max Forward Onn Current (IFSM)	30a
Dyamèt	2.72mm
Wotè	5.2mm
Longè	5.2mm
Lajè	6.35mm
Rive SVHC	Pa gen SVHC
Redi radyasyon	Non
ROHS Estati	ROHS konfòme
Plon gratis	Plon gratis

Itilizasyon komen nan 1N4001

Anpeche polarite ranvèse

Yon itilizasyon komen nan dyòd 1N4001 la se pwoteje sikui soti nan polarite ranvèse.Si yon moun aksidantèlman konekte yon sous pouvwa move fason, dyòd sa a anpeche koule nan ranvèse nan aktyèl, ki ka ede evite domaje lòt konpozan nan kous la.

Rèktifikateur (mwatye onn ak plen onn)

1N4001 a se tou yo itilize nan sikwi redresman, ki yo fèt yo konvèti altène aktyèl (AC) dirèk aktyèl (DC).Nan demi-onn redresman, se sèlman mwatye nan siyal la AC pèmèt nan, pandan y ap nan plen-onn redresman, se siyal la tout antye konvèti.Dyod la jwe yon wòl kle nan asire ke aktyèl sèlman ap koule nan direksyon an vle.

Aparèy pwoteksyon

1N4001 a ka aji kòm yon aparèy pwoteksyon nan aplikasyon pou divès kalite.Pou egzanp, li ka pwoteje pati sansib nan yon kous pa bloke nenpòt kouran ranvèse ki ta ka otreman lakòz mal.

Règleman koule aktyèl la

Nan kèk sikui, li enpòtan pou kontwole koule aktyèl la, ak 1N4001 a ka ede ak sa.Li asire ke koule aktyèl nan bon direksyon an ak kontwole kantite lajan an nan pase aktyèl la nan.

1N4001 Opsyon Ranplasman

• 1N4148

• 1N4733A

• 1N5408

• 1N5822

• Zener diodes

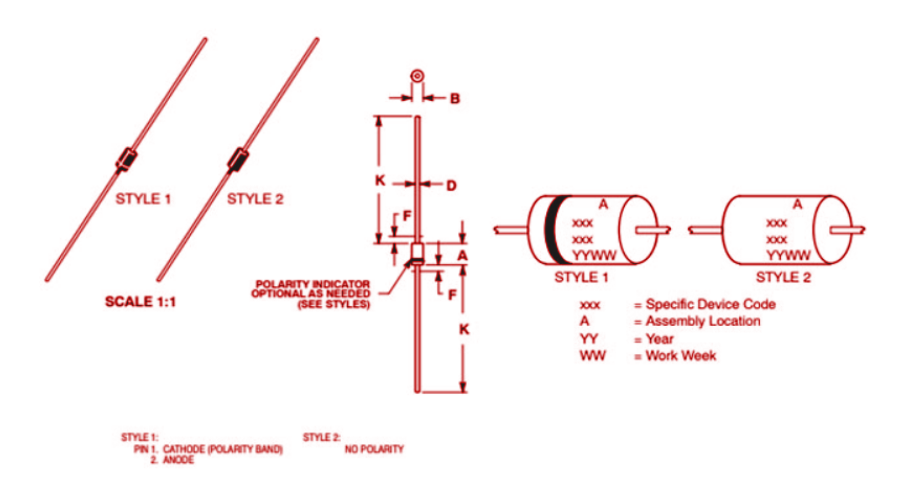

1N4001 gwosè pake ak dimansyon

Pwopriyete mekanik nan 1N4001

Ka

Dyod la vini nan yon ka epoksidik-modle, ki bay pwoteksyon ak rezistans.Sa a ki kalite ka ede pwoteje dyòd a soti nan domaj ekstèn ak kenbe li ap travay fiable.

Pwa

1N4001 la peze apeprè 0.4 gram.Sa fè li lejè, ki se ideyal lè ou ap konsepsyon kontra enfòmèl ant oswa espas-contrained sikwi.

Kowozyon ki reziste fini

Sifas yo ekstèn nan dyòd dyod la yo se korozyon ki reziste, ki asire ke li rete fonksyonèl menm lè ekspoze a kondisyon ki ta ka otreman lakòz mete oswa degradasyon.Anplis de sa, kondwi yo tèminal yo fèt yo dwe fasil soude, sa ki pèmèt pou asanble lis.

Tanperati soude

Lè soude 1N4001 a nan plas, li ka okipe yon tanperati ki rive jiska 260 ° C pou 10 segonn.Li nan rekòmande kenbe pwosesis la soudaj sa a dire pou fè pou evite surchof ak domaje dyòd dyod la.Lè soudaj, asire w ke ou kenbe yon distans sou apeprè 1/16 pous soti nan ka a.

Polarite make

Pou ede ou idantifye oryantasyon ki kòrèk la pou enstalasyon, se katod a nan dyòd a ki make aklè ak yon bann polarite.Sa fè li fasil pou konnen ki direksyon aktyèl la ta dwe koule, asire bon fonctionnalités nan kous ou.

Enfòmasyon fabrikan pou 1N4001

1N4001 a se manifaktire pa sou Semiconductor, yon konpayi ki konsantre sou kreye enèji-ekonomize teknoloji.Sou Semiconductor bay solisyon ki ede diminye itilizasyon enèji mondyal pa ofri nan yon pakèt domèn pwodwi yo, ki soti nan pouvwa ak jesyon siyal lojik ak solisyon koutim.Pwodwi yo ka jwenn nan endistri tankou otomobil, kominikasyon, informatique, konsomatè elektwonik, endistriyèl, dirije ekleraj, ekipman medikal, militè/avyon, ak founiti pou pouvwa.

Fich pdf

1N4001 fich:

1N4001.pdf

Kesyon yo poze souvan [FAQ]

1. Ki diferans ki genyen ant 1N4001 ak 1N4007 la?

Diferans prensipal la se kapasite yo nan okipe ranvèse vòltaj.1N4001 a ka okipe jiska 50V, pandan y ap 1N4007 a ka okipe jiska 1000V.Si egzijans vòltaj ranvèse a pi wo, 1N4007 la ka itilize nan plas nenpòt dyòd soti nan 1N4001 a 1N4006.

2. Ki opsyon anbalaj ki disponib pou 1N4001 la?

1N4001 a vini nan divès kalite anbalaj, ki gen ladan opsyon ploge dwat tankou DO-41 ak DO-27 (make kòm 1N4001), osi byen ke pakè sifas-mòn tankou SOD-323, SOD123, ak SMA (souvan make kòm M1).

3. Ki jan ou ka di ki bò nan dyòd la 1N4001 se pozitif ak ki se negatif?

Pou jwenn bò pozitif ak negatif, sèvi ak yon seri multimeter nan mòd rezistans.Konekte tès la mennen nan dyòd dyod la.Si koule aktyèl, se plon an pozitif nan multimeter a ki konekte nan anod a (bò pozitif).Si aktyèl pa koule, se plon an pozitif ki konekte nan katod a (bò negatif).
