Ki jan dyòd a regilatè vòltaj LM385 travay ak ki kote yo sèvi ak li

Dekouvri kijan dyòd regilatè vòltaj LM385 la ap travay e poukisa li se yon chwa serye pou aplikasyon ki ba-pouvwa.Gid sa a kouvri karakteristik li yo, itilizasyon, ak sa ki fè li yon eleman versatile pou divès kalite pwojè elektwonik.

Katalòg

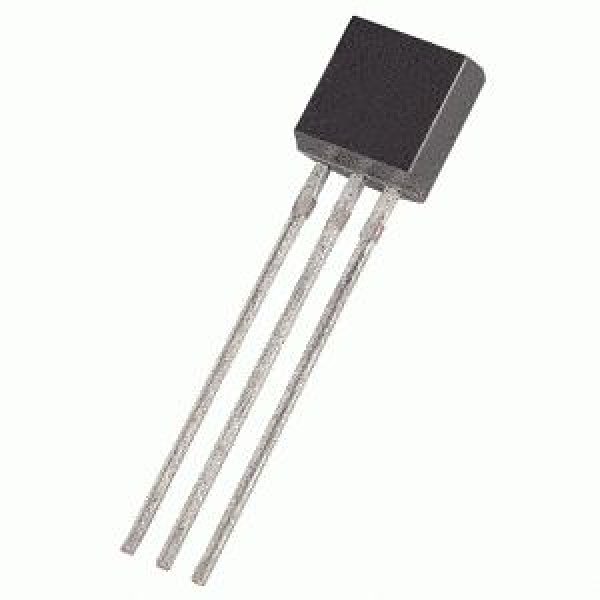

Apèsi sou lekòl la nan LM385 Voltage regilatè dyòd dyod

A LM385 Seri gen ladan micropower, de-tèminal bandgap vòltaj diodes regilatè ki fèt pou yon seri aktyèl la nan 10 μA a 20 mA.Yo konnen yo pou enpedans ki ba dinamik yo ak bri minim, fè yo ki estab nan tout orè tanperati ak sou tan.Sou-chip rediksyon amelyore presizyon vòltaj yo, bay konsistans nan desen sikwi divès kalite.Avèk yon ranje opere lajè, sa yo diodes yo fleksib, sa ki pèmèt itilize nan sikwi kote nivo ekipman pou pouvwa ka varye, men ki egzije règleman fiks.

Kondisyon ki ba aktyèl yo fè seri a LM385 ideyal pou pòtab instrumentation, regilatè yo, ak aparèy analòg kote lavi batri se yon priyorite.Disponib nan-226 plastik oswa sifas-mòn pakè ak opsyon vòltaj nan 1.235 V ak 2.500 V, yo satisfè bezwen aplikasyon divès.

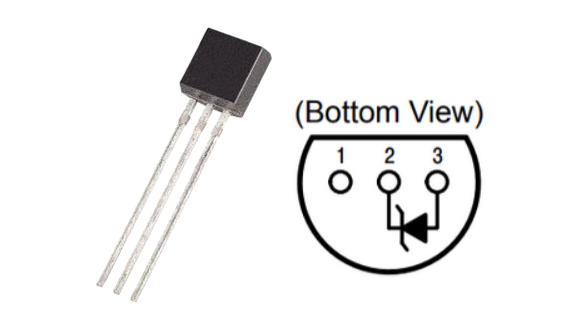

LM385 PIN konfigirasyon

LM385 modèl CAD

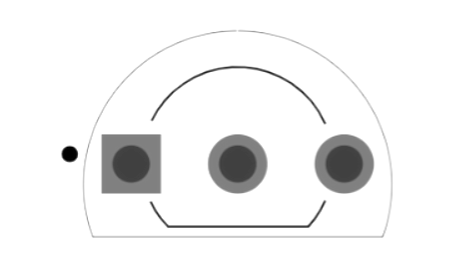

LM385 anprint

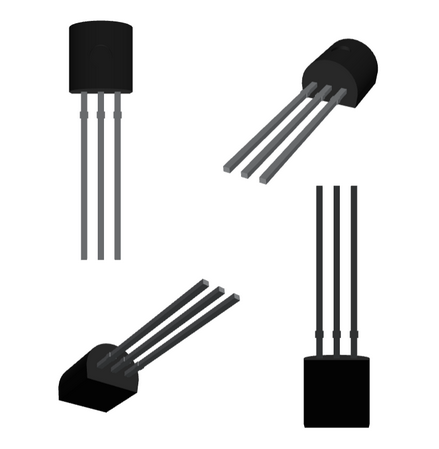

LM385 3D modèl

Karakteristik kle nan LM385

Lajè opere ranje aktyèl

LM385 la ka opere atravè yon gwo ranje aktyèl, ki soti nan 10 μA a 20 mA.Fleksibilite sa a vle di ou ka itilize li nan aplikasyon ki varye anpil nan kondisyon pouvwa, sitou sa yo kote konsève pouvwa a se yon priyorite.Kapasite nan okipe tankou yon seri fè LM385 versatile a pou diferan desen elektwonik.

Opsyon miltip tolerans vòltaj

LM385 la disponib nan plizyè klas tolerans, ki gen ladan 1.0%, 1.5%, 2.0%, ak 3.0%.Sa a varyete pèmèt ou chwazi nivo a presizyon ki pi byen kostim pwojè ou a, si ou bezwen trè sere kontwòl vòltaj oswa ka travay ak yon ti kras plis fleksibilite.Sa a personnalisation fè li adaptab nan aplikasyon pou kote presizyon se yon faktè.

Estabilite nan varyasyon tanperati a

Yon koyefisyan tanperati ki ba vle di LM385 la rete estab nan tout chanjman nan tanperati a, diminye chans pou pèfòmans orè nan diferan anviwònman.Pou pwojè kote chanjman tanperati yo atann, karakteristik sa a asire ke LM385 la delivre rezilta ki konsistan, fè li serye nan kondisyon divès kalite.

Ba enpedans dinamik

Avèk yon enpedans dinamik nan jis 1.0 Ω, LM385 la minimize fluctuation vòltaj, menm anba divès kalite kondisyon chaj.Karakteristik sa a ede bay yon pwodiksyon lis, fiks, ki se espesyalman enpòtan nan sikwi kote ki estab vòltaj se kritik pou fonksyon apwopriye.

Opsyon anbalaj sifas-mòn

Seri a LM385 gen ladan yon opsyon sifas-mòn, ideyal pou aplikasyon pou ki bezwen yon kontra enfòmèl ant, espas-efikas konsepsyon.Konpozan sifas-mòn tankou LM385 yo souvan pi pito nan elektwonik modèn akòz ti anprint yo, fè yo apwopriye pou ankadreman sikwi-wo dansite.

Rohs konfòme ak plon-gratis

LM385 la satisfè estanda konfòmite ROHS ak se plon-gratis, ki aliyen ak kondisyon anviwònman modèn ak sekirite.Karakteristik sa a fè LM385 yon bon chwa pou pwojè ki bay priyorite konpozan ekolojik-zanmi oswa bezwen satisfè estanda regilasyon espesifik.

LM385 Espesifikasyon

Espesifikasyon teknik, karakteristik, karakteristik, ak konpozan ak espesifikasyon konparab nan sou semi-conducteurs LM385Z-1.2G

Lèt	Paramèt
Estati lifecycle	Aktif (dènye mete ajou: 23 èdtan de sa)
Tan plon faktori	13 semèn
Mòn	Atravè twou
Kalite aliye	Atravè twou
Pake / Ka	TO-226-3, TO-92-3 (TO-226AA)
Kantite broch	3
Pwa	4.535924g
Tanperati opere	0 ° C ~ 70 ° C Ta
Anbalaj	Grandè
Tolerans	-2.4% +2.01%
JESD-609 Kòd	E3
Kòd pbfree	wi
Estati pati	Aktif
Nivo sansiblite imidite (MSL)	1 (san limit)
Kantite sispansyon	3
Kòd ECCN	Ear99
Koyefisyan tanperati a	80ppm/° C tipik
Fini tèminal	Fèblan (sn)
Pozisyon tèminal	Fon
Tanperati reflow pik	260 ° C
Kantite fonksyon	1
Anplasman tèminal	1.27mm
Rating aktyèl	20mA
Tan@pik tanperati reflow	40s
Baz nimewo pati	LM385
Konte PIN	3
Kantite rezilta	1
Vòltaj pwodiksyon	1.235V
Pwodiksyon kalite	Fiks
Max pwodiksyon aktyèl	20mA
Koupe/pwodiksyon reglabl	Non
Analog IC - Lòt kalite	De referans tèminal vòltaj
Max pwodiksyon vòltaj	1.235V
Halogen gratis	Halogen gratis
Vòltaj referans	1.235V
Kalite referans	Shunt
Min pwodiksyon vòltaj	1.235V
Kouran - Katod	20μa
Bri - 10Hz a 10kHz	60μVrms
Wotè	5.33mm
Longè	5.2mm
Lajè	4.19mm
Rive SVHC	Pa gen SVHC
Redi radyasyon	Non
ROHS Estati	ROHS3 konfòme
Plon gratis	Plon gratis

Pati ak espesifikasyon menm jan ak LM385

Pati ki sou bò dwat la gen espesifikasyon ki sanble ak sou semi-conducteurs LM385Z-1.2G

Nimewo pati	Fabrikan	Pake / Ka	Kantite broch	Max pwodiksyon aktyèl	Min pwodiksyon vòltaj	Vòltaj pwodiksyon	Max pwodiksyon vòltaj	Tolerans	Koyefisyan tanperati a
Lm385z-1.2g	Sou semi -conducteurs	TO-226-3, TO-92-3	3	20 Ma	1.235 V	1.235 V	1.235 V	-2.4%, +2.01%	80ppm/° C tipik
Lm285z-1.2g	Sou semi -conducteurs	TO-226-3, TO-92-3	3	20 Ma	1.235 V	1.235 V	1.235 V	± 1%	80ppm/° C tipik
LM285LP-1-2	Texas Enstriman	TO-226-3, TO-92-3	3	20 Ma	1.235 V	1.235 V	1.235 V	± 1%	80ppm/° C tipik
LM385BZ-1.2G	Sou semi -conducteurs	TO-226-3, TO-92-3	3	20 Ma	1.24 V	5.3 V	5.3 V	± 2%	150ppm/° C
LM385Z-NOPB	Texas Enstriman	TO-226-3, TO-92-3	3	20 Ma	1.223 V	1.235 V	1.235 V	± 1%	20ppm/° C tipik

Ekivalan nan LM385

Nimewo modèl	Fabrikan	Deskripsyon
LM385LPRE3-1-2	Texas Enstriman	1.235-V, 2%, 0 ° C a 70 ° C, referans vòltaj mikwo 3-a-92 0 a 70
LM385Z-1.2RA	Motorola Semiconductor pwodwi	De referans tèminal vòltaj, 1 pwodiksyon, 1.235v, bipolè, pbcy3, plastik, TO-226AA, 3 PIN
Lm385byz-1.2	Texas Enstriman	1-pwodiksyon de referans tèm vòltaj, 1.235v, pbcy3, plastik, to-92, 3 PIN
Lm285bxm-1.2x	Texas Enstriman	1-pwodiksyon de tèm referans vòltaj, 1.235V, PDSO8, SO-8
LM385Z-1.2	Motorola Mobilite LLC	1-pwodiksyon de tèm referans vòltaj, 1.235v, pbcy3, plastik, TO-226AA, 3 PIN
LM385LP-1.2	Linfinity microelectronics	De referans tèminal vòltaj, 1.2v, bipolè, pbcy3, plastik, TO-226AA, 3 PIN
LM385BZ-1.2RA	Sou semi -conducteurs	Micropower Voltage Referans Diodes 1.2 V, ± 1%, TO-92 (TO-226) 5.3mm Kò Wotè, 2000-bobin
LM385CZB-1.2	Telcom Semiconductor Inc	De referans tèminal vòltaj, 1 pwodiksyon, 1.235v, bipolè, pbcy3
Lm385bxz-1.2x	Texas Enstriman	1-pwodiksyon de referans tèm vòltaj, 1.235v, pbcy3, plastik, to-92, 3 PIN

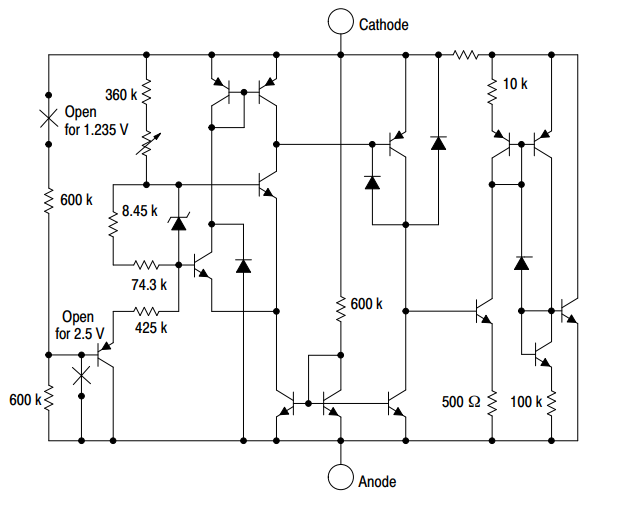

Dyagram blòk fonksyonèl nan LM385

Aplikasyon pou LM385

Portable instrumentation

LM385 la espesyalman efikas nan instrumentation pòtab akòz konsomasyon pouvwa ki ba li yo, ede pou yon ekstansyon pou lavi batri nan aparèy ki bezwen yo dwe enèji-efikas.Kapasite li nan opere sou pouvwa minim fè li byen adapte pou zouti ak enstriman mizik ki yo te itilize sou ale a, asire pèfòmans pwolonje san yo pa souvan recharge oswa ranplasman batri.

Règleman vòltaj

Nan sikui ki mande pou règleman ki estab ak egzak vòltaj, LM385 la sèvi kòm yon opsyon serye.Li ka kenbe yon vòltaj pwodiksyon fiks, ki se esansyèl pou aplikasyon pou kote fluctuations vòltaj ta ka deranje fonctionnalités.Sa fè LM385 yon eleman enpòtan nan sistèm regilasyon ki mande livrezon pouvwa ki konsistan.

Sikwi analòg

LM385 la fè byen nan sikwi analòg, kote yo ba bri ak pwodiksyon ki estab pou pwosesis siyal egzat.Referans ki konsistan li yo nan vòltaj èd nan kenbe entegrite siyal, ede reyalize lis sikwi operasyon.Sa a fyab fè li yon chwa pi pito nan aplikasyon pou analòg, kote menm fluctuations minè nan vòltaj ka enpak pèfòmans.

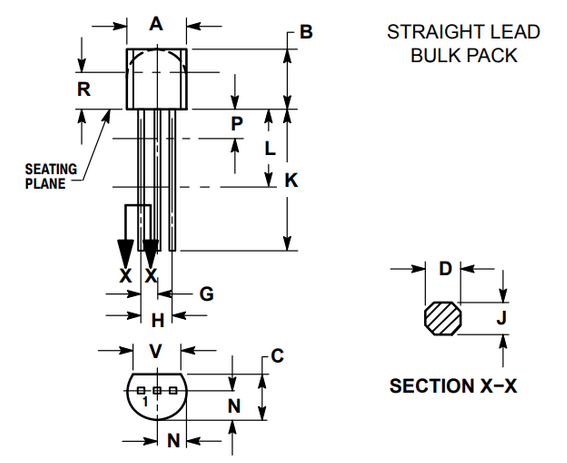

Enfòmasyon pake LM385

Sou manifakti a nan LM385

Sou semi -conducteurs, ki nan lis tankou sou sou nasdaq, se dedye a diminye itilizasyon enèji.Konpayi an bay yon seri vaste de pwodwi nan pouvwa, jesyon siyal, ak solisyon koutim, tout ki fèt yo dwe enèji-efikas.Li kenbe yon chèn ekipman pou serye ak yon rezo fò nan enstalasyon fabrikasyon, biwo lavant, ak sant konsepsyon nan Amerik di Nò, Ewòp, ak rejyon yo Pasifik Azi.Sa a rive mondyal pèmèt yo ofri sipò serye ak reponn a divès mache, asire aksè ki konsistan nan pwodwi-wo kalite tankou LM385 la.

Fich pdf

LM285Z-1.2G Fich:

Lm285z-1.2g.pdf

Lm285z-1.2g.pdf

LM385BZ-1.2G Fich:

Lm385bz-1.2g.pdf

Lm385bz-1.2g.pdf
